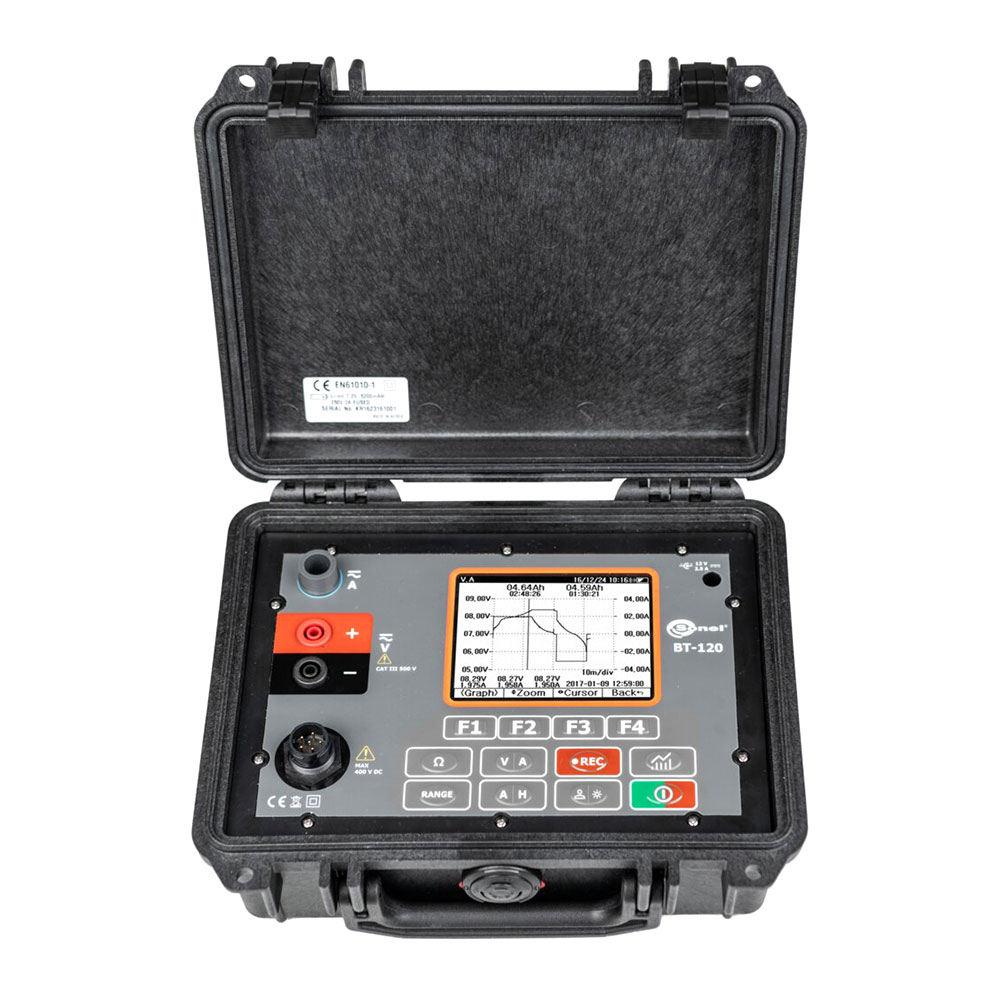

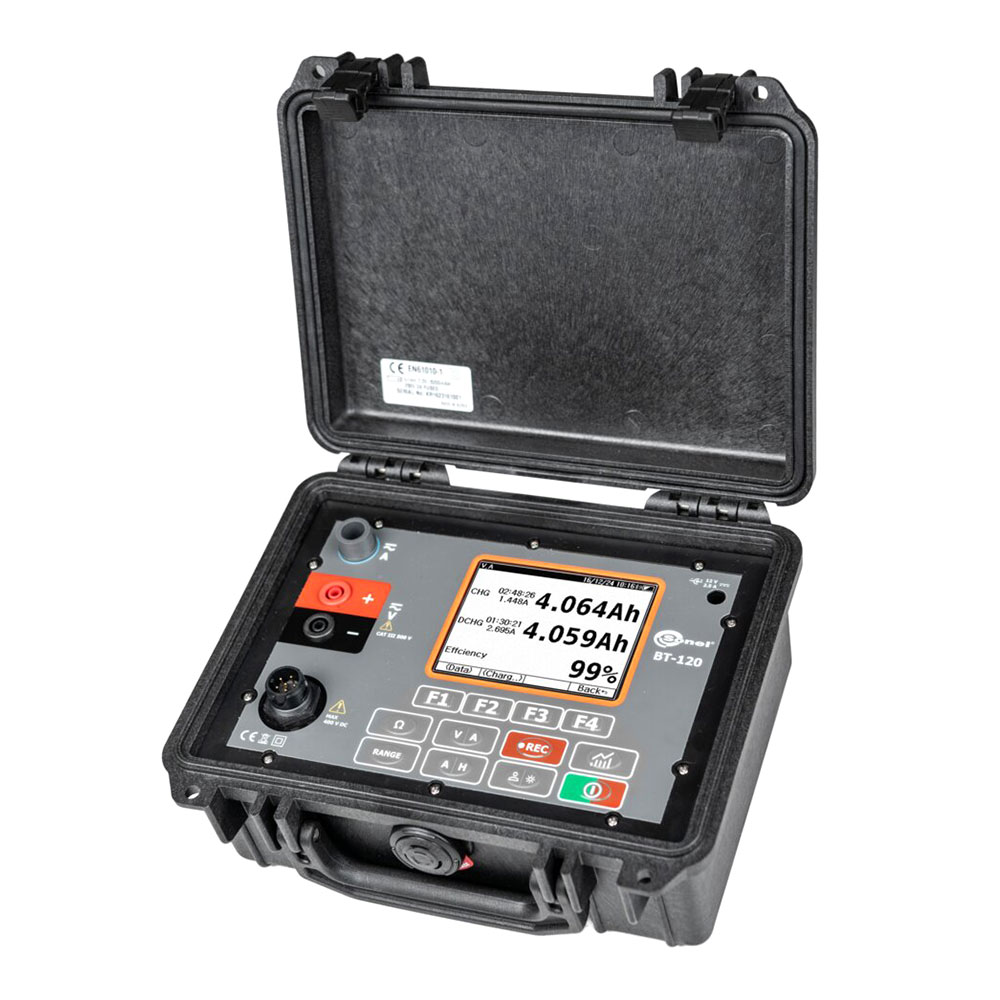

Характеристики тестера BT-120
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Напряжение постоянного тока
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 5 В | 0,001 В | ± (0,5% и.в. + 5 е.м.р.) |
| 50 В | 0,01 В |
| 500 В | 0,1 В |
Напряжение переменного тока
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 500 В (50/60 Гц) | 0,1 В | ± (0,75% и.в. + 5 е.м.р.) |
Диапазон частоты: 40…100 Гц.
Напряжение пульсации
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 0…5 В | 0,001 В | ± (2,5% и.в. + 10 е.м.р.) |
Диапазон частоты: 40 Гц…10 кГц.
Постоянный ток
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 4 А | 0,001 А | ± (0,5% и.в. + 5 е.м.р.) |
| 40 А | 0,01 А |
| 400 А | 0,1 А |
Дополнительно следует учитывать точность токовых клещей.
Переменный ток
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 4 А | 0,001 А | ± (0,75% и.в. + 10 е.м.р.) |
| 40 А | 0,01 А |
| 400 А | 0,1 А |
Дополнительно следует учитывать точность токовых клещей.
Клещи измерительные C-130BE
| Диапазон показаний | Основная погрешность |
|---|
| 0…40 A DC | ± (1,5% и.в. + 6 е.м.р.) |
| 0…40 A AC | ± (1,5% и.в. + 5 е.м.р.) |
Выходной сигнал: 10 мВ/А.
Сопротивление
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| 3 мОм | 1 мкОм | ± (0,8% и.в. + 10 е.м.р.) |
| 30 мОм | 10 мкОм | ± (0,5% и.в. + 10 е.м.р.) |
| 300 мОм | 100 мкОм |
| 3 Ом | 1 мОм |
| 30 Ом | 10 мОм |
| 300 Ом | 100 мОм |
Температура
| Диапазон показаний | Разрешение | Основная погрешность |
|---|
| -10…100°C | 0,1°C | ± (1,0% и.в. + 2 е.м.р.) |
Дополнительные характеристики тестера BT-120
| Параметр | Значение |
|---|
| Питание |
| Питание измерителя | - литий-ионный аккумулятор (Li-Ion) 7,4 В 5,4 Aч SONEL
- напряжение переменного тока 100…240 В 50/60 Гц |
| Условия зарядки АКБ | при температуре 10…40°C |
| Время заряда АКБ | около 4 часов |
| Категория электробезопасности | CAT III / 500 В |
| Условия окружающей среды |
| Диапазон рабочих температур | 0…50°C |
| Диапазон температур при хранении | -20…50°C |
| Влажность | 10…85% |
| Другие технические данные |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP54 |
| Размеры | 232x192x111 мм |
| Масса | около 1,4 кг |
| Дисплей | графический ЖКИ 320х240 px |
Память:
- Режим Сопротивление
- Режим Напряжение/Ток |
макс.1000
макс.1000 |
| Передача данных | Bluetooth |
| Высота над уровнем моря | ≤ 2000 м |
| Соответствие | ГОСТ Р МЭК 61557-1-2005, ГОСТ IEC 61010-1-2014 |
| Класс защиты | двойная изоляция, согласно ГОСТ IEC 61010-1-2014, ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014, ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
