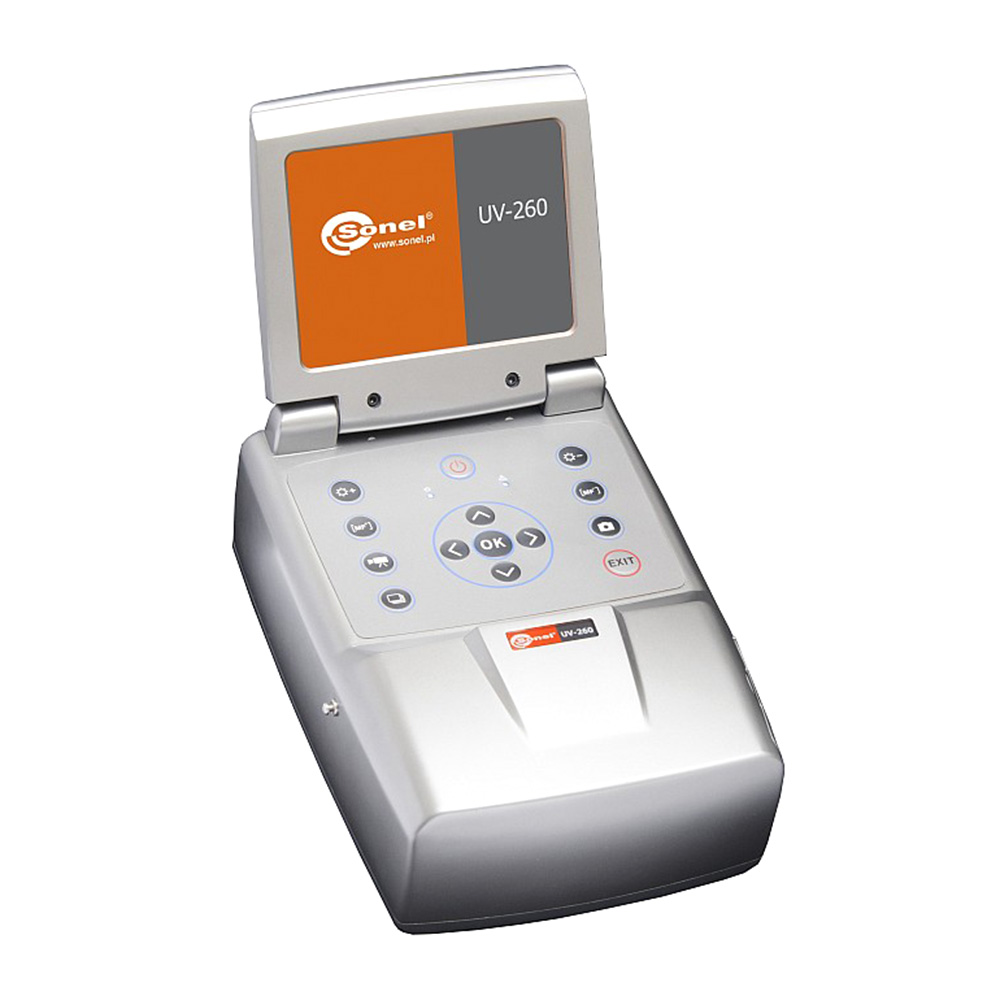

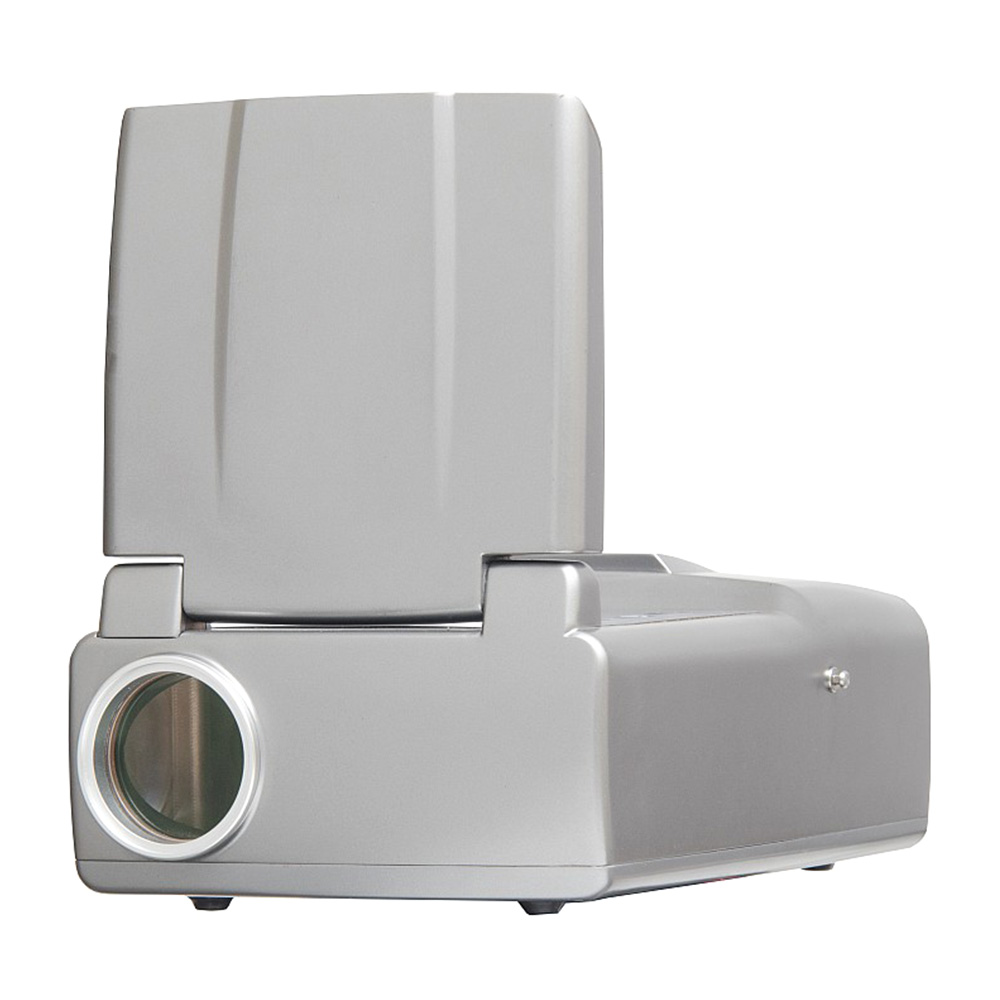

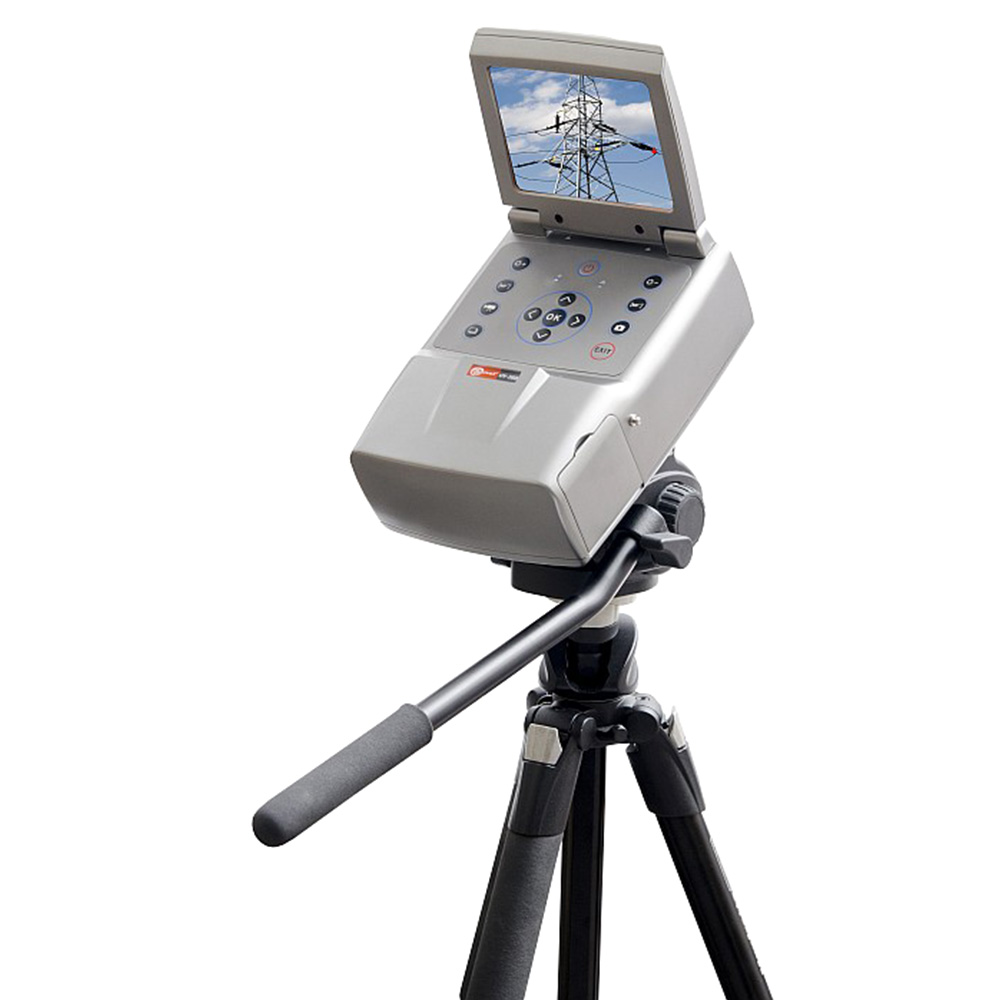

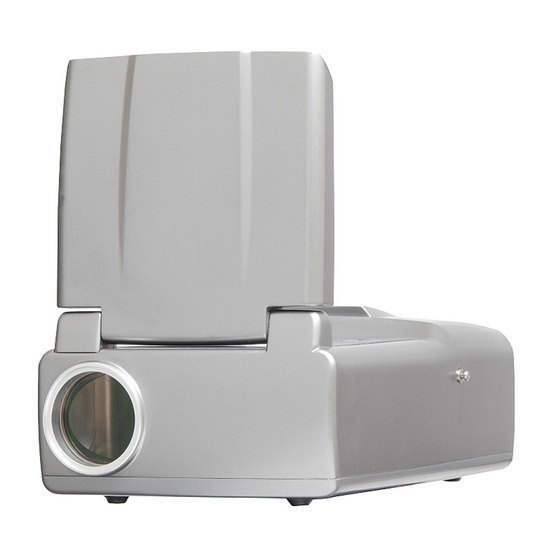

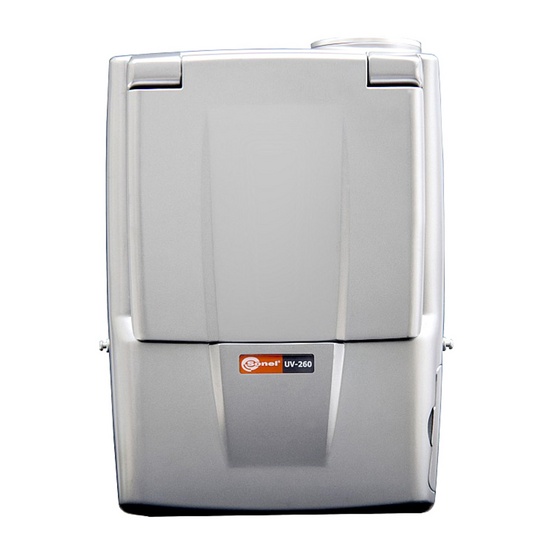

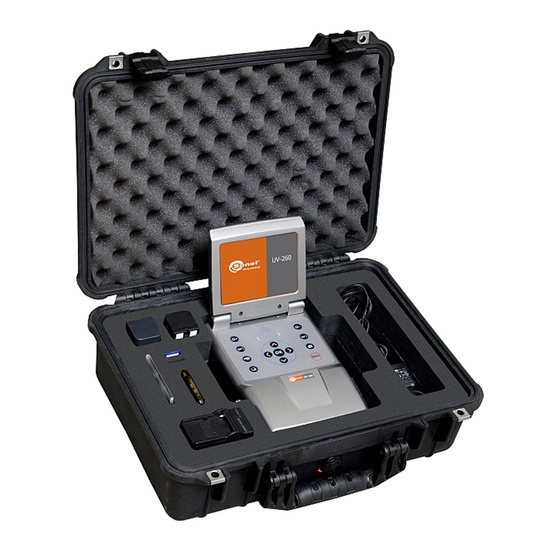

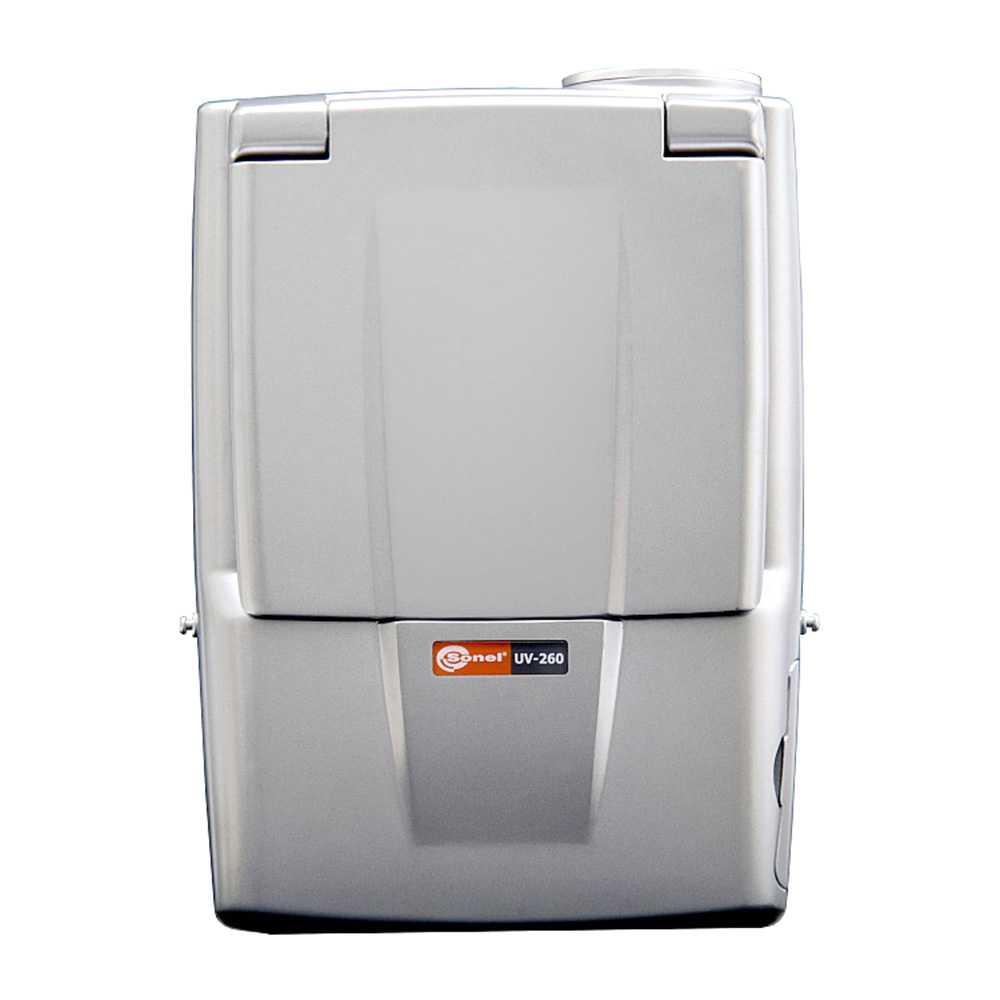

UV-260 - регистратор коронных разрядов

Наличие по запросу

16434000руб.

Оформить заказ

Характеристики регистратора UV-260

Параметр	Значение
Параметры УФ-изображения
Изображение	монохроматическое
Цвет разрядов	белый, красный, голубой
Минимальная чувствительность к ультрафиолету	2,2x10^-18 Вт / см²
Минимально обнаруживаемый разряд	1 pC на 10 метров
Спектральный диапазон по ультрафиолетовому излучению	240...280 нм
Поле зрения (WxS)	5,5°x4,0°
Фокусировка	автоматическая или ручная
Диапазон фокусировки	2 м...∞
Долговечность детектора	не подвержен износу
Частота сети	50/60 Гц
Параметры видимого изображения
Изображение	полноцветное
Точность совмещения изображений УФ/видимое	лучше, чем 1 миллирадиан
Минимальная чувствительность	0,1 лк
Масштаб	25x оптический и 12x цифровой
Дисплей
Тип	откидной 5,7" VGA TFT, сенсорный
Стандарт видео	PAL/NTSC
Режимы видео	смешанный (УФ+видимое) / только УФ / только видимое
Обработка и передача данных
Стандарт видео	h.264
Сигнализация	светодиодная
Интерфейс	клавиши и сенсорный экран TFT, звук микрофонный, вход для записи голосовых комментариев, выход на наушники
Хранение данных
Тип памяти	карта SD
Формат снимков	JPG
Формат видео	AVI
Емкость памяти	8000 снимков или >4 часов видео (для карты 2 Гб)
Передача файлов	через считывающее устройство
Питание
Аккумулятор	Li-Ion, съемный
Потребление энергии	10 Вт
Зарядка	внешнее или встроенное в камеру зарядные устройства
Питание от сети	блок питания 110...240 В переменного тока, 50...60 Гц или 12 В постоянного тока, 3,8 A
Питание от бортовой сети автомобиля	9...14 В, 10 ВА
Продолжительность автономной работы от аккумулятора	около 2 часов
Дополнительные характеристики
Степень защиты корпуса согласно PN-EN 60529	IP54
Рабочая температура	-10...+50°C
Температура хранения	-25...+60°C
Влажность	95% без конденсации влаги
Вес	2,5 кг
Размеры	238x165x91 мм
Видео выход	CVBS
Выход / выход аудио	совмещенный разъем «jack» для микрофона и наушников

Описание

Назначение и область применения регистратора UV-260

Регистратор UV-260 - это инструмент, используемый для точного определения места появления коронного разряда, возникающего на высоковольтном оборудовании. Позволяет определить место и мощность разряда на основе регистрации ультрафиолетового (UV) излучения, выделяемого во время коронного разряда, обеспечивая надежный способ оценки технического состояния высоковольтного оборудования.

Камера позволяет наложить записанное изображение коронного разряда на видимое изображение. Съемка отображается в режиме реального времени на дисплее с активной матрицей (TFT). Изображение может быть записано в виде неподвижного изображения (снимка); можно также записать наблюдаемый разряд как видеофильм. Регистрируемые изображения и видео сохраняются на съемной карте памяти SD в формате, который позволяет воспроизвести их в персональном компьютере ПК.

Основные характеристики регистратора UV-260

Высокая, регулируемая чувствительность к ультрафиолетовому излучению.
Автоматическая или ручная фокусировка для видимого и ультрафиолетового изображения.
Объединение (наложение) видимого и ультрафиолетового изображений.
Автоматическое подавление шумов и помех.
5,7” сенсорный дисплей с активной матрицей (TFT).
Отсутствие чувствительности к влиянию солнечного излучения при работе.
Тревожная сигнализация при обнаружении ультрафиолетовых разрядов.
Точное определение места источников ультрафиолетовых разрядов.
Регистрация коронных разрядов вместе с видимым изображением в виде фотоснимков или видеофильмов, которые можно воспроизводить на компьютере.
