- Описание

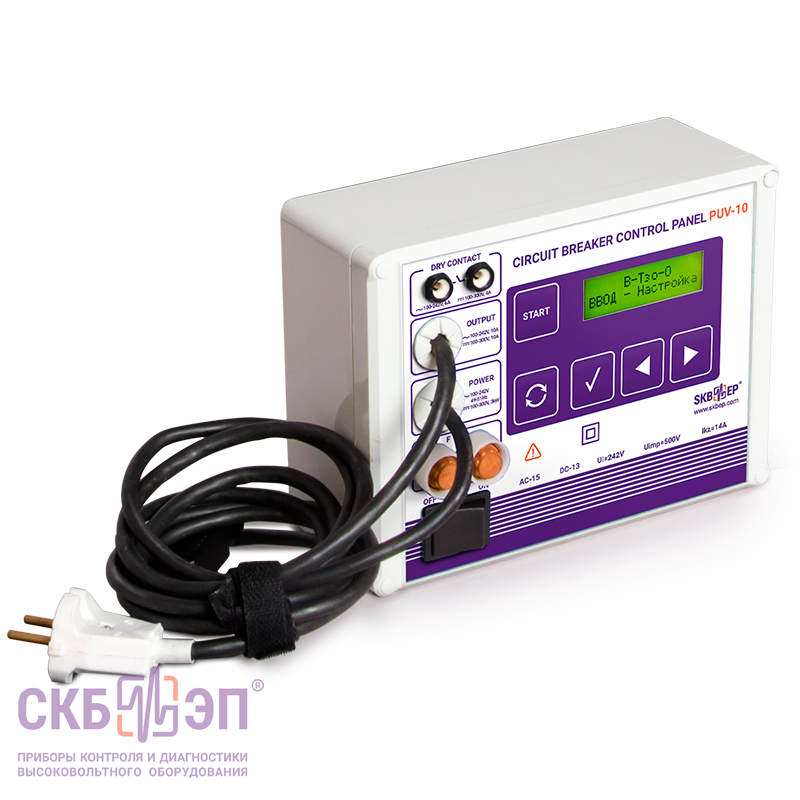

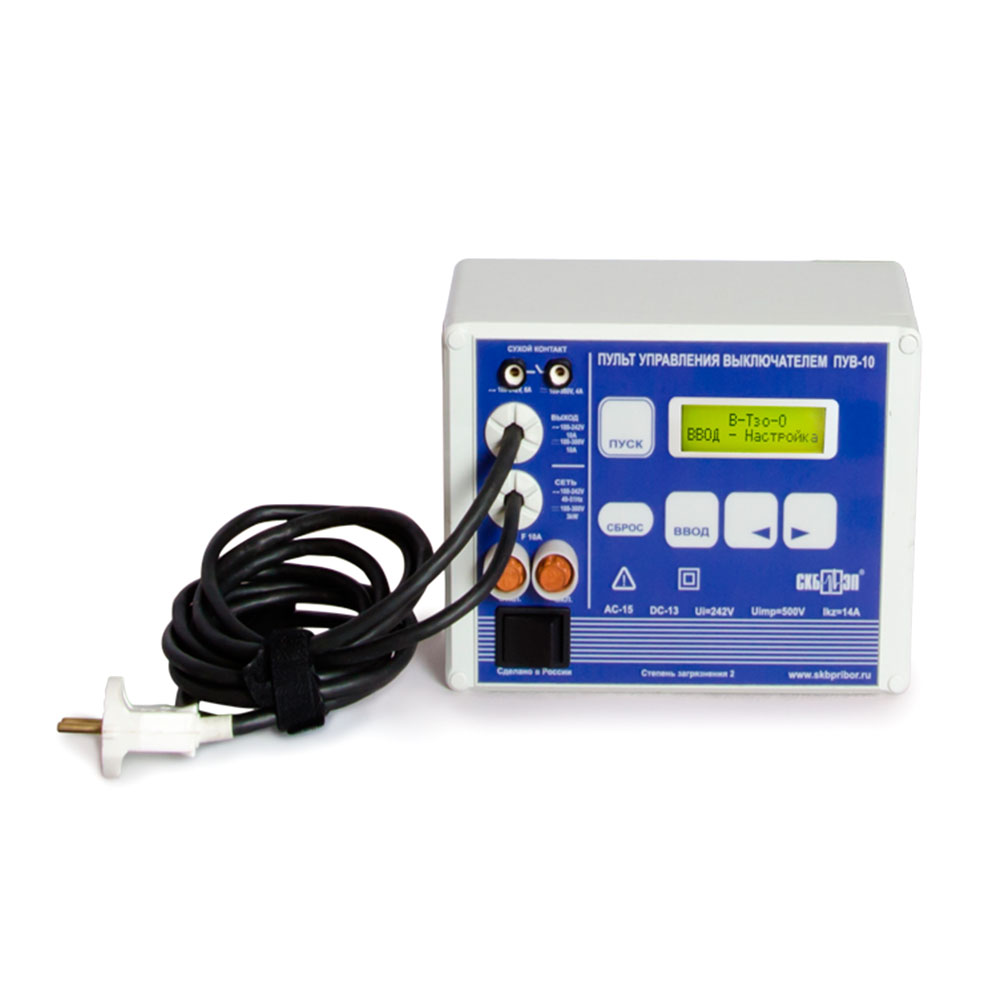

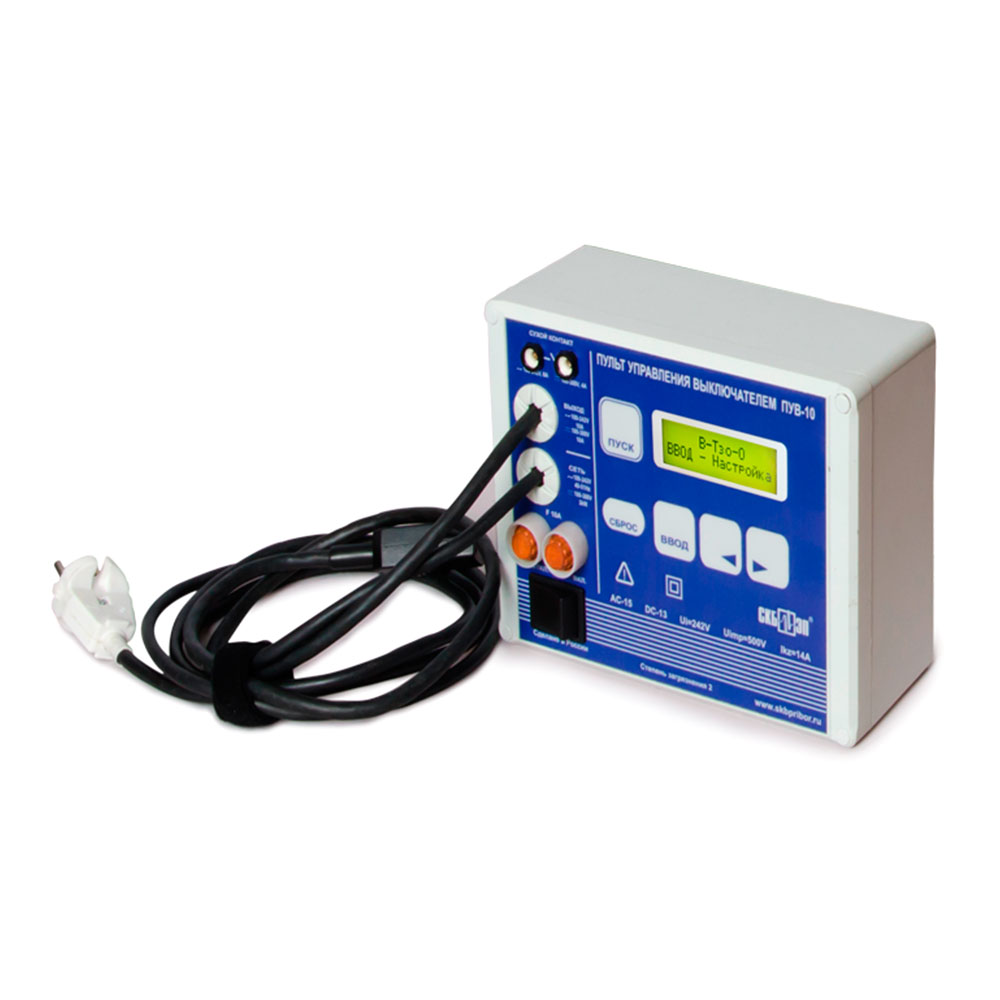

Пульт управления приводами высоковольтных выключателей постоянного и переменного тока
ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта.
Пульт предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения.
ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.
Питание пульта осуществляется от того же напряжения, которое коммутируется его ключами со входа на оба выхода. Благодаря этому отпадает необходимость во втором источнике напряжения, а специально разработанный блок питания пульта с очень широким диапазоном питающих напряжений позволяет снизить нижний предел коммутируемого напряжения до 50 В постоянного и 45 В переменного.
Максимальный рабочий ток до 10 А
При работе вход пульта подключается к сети питания выключателей, выход "Откл." – к катушке электромагнита отключения, выход "Вкл." – к катушке электромагнита включения или контактора, выход "Общ." – к общей точке соединения катушек в соответствии со схемой (указанной выше).
При оценке правильности функционирования блокировочных контактов выходы "Откл." и "Вкл." присоединяются к катушкам не непосредственно, а через соответствующие блокировочные контакты.
Проверка работоспособности в простых операциях
- Операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
- Операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.
Проверка работоспособности в сложных циклах и испытания многократными опробованиями
- Цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
- Цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
- Цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо.
Проверка работоспособности в сложных циклах и испытания многократными опробованиями являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно СТО 34.01-23.1-001-2017 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые, вакуумные, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных.
Синхронизация работы пульта с другими приборами производства СКБ ЭП
ПУВ-10 рекомендован к совместному применению с прибором контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации) для управления приводом выключателя (задание сложных и простых циклов) постоянного и переменного тока.
Осциллографирование и регистрацию характеристик выключателя ПКВ/М6Н выполняет самостоятельно.
Дополнительная функция ПУВ-10
Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.
На иллюстрации выше, в качестве примера, показано подключение к пульту сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала при контроле воздушных выключателей.
Высокий уровень безопасности при эксплуатации
Обеспечивается специальной конструкцией силовых модулей, защитой от неправильного подключения и защитой от превышения тока нагрузки.
Проведение испытаний в несколько шагов
Пользователю необходимо лишь вызвать требуемый цикл на жидкокристаллический индикатор посредством кнопок и задать длительности операций В и О и пауз в цикле.
Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла.
Набранные один раз длительности далее сохраняются в энергонезависимой памяти, что существенно упрощает дальнейшее пользование пультом.
Эксплуатация в любых погодных условиях
Диапазон температуры эксплуатации пульта от -20°С до +35°С позволяет работать с устройством в разных погодных условиях.
