- Описание
Контроль технического состояния высоковольтных выключателей до 4-х разрывов

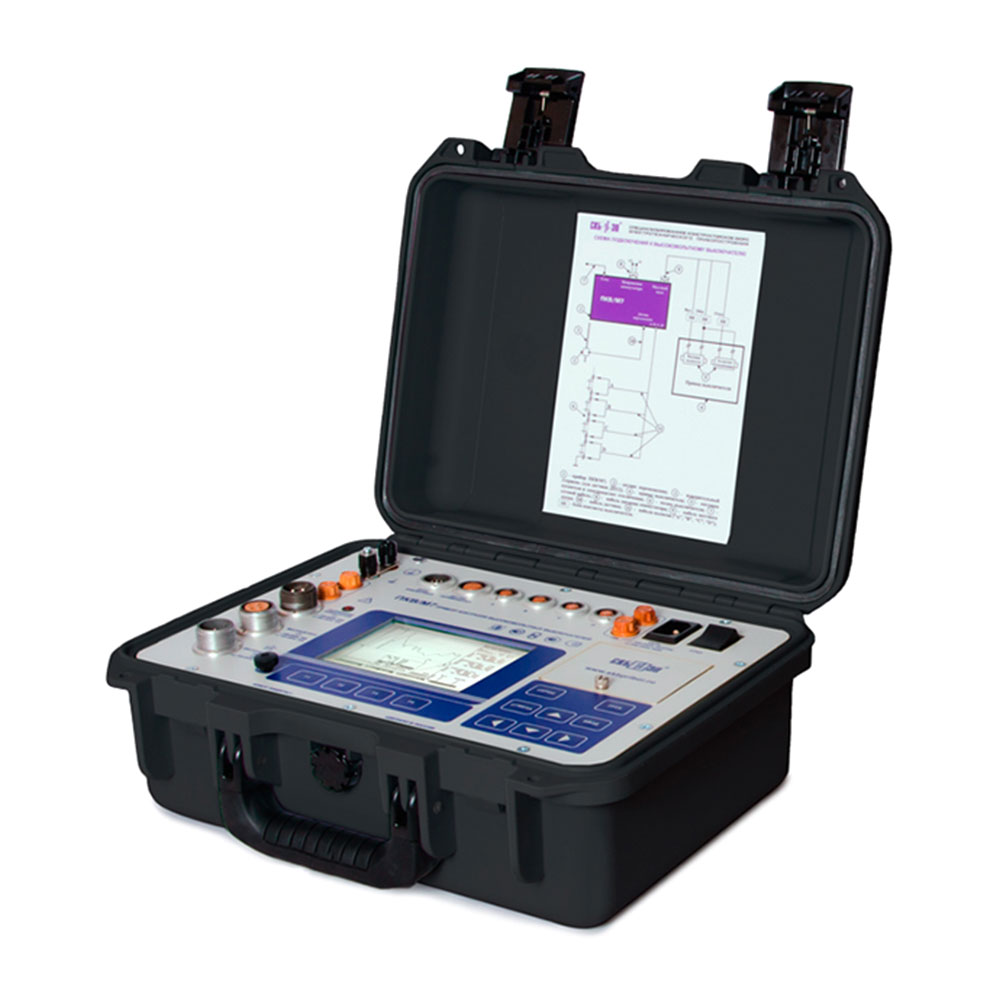

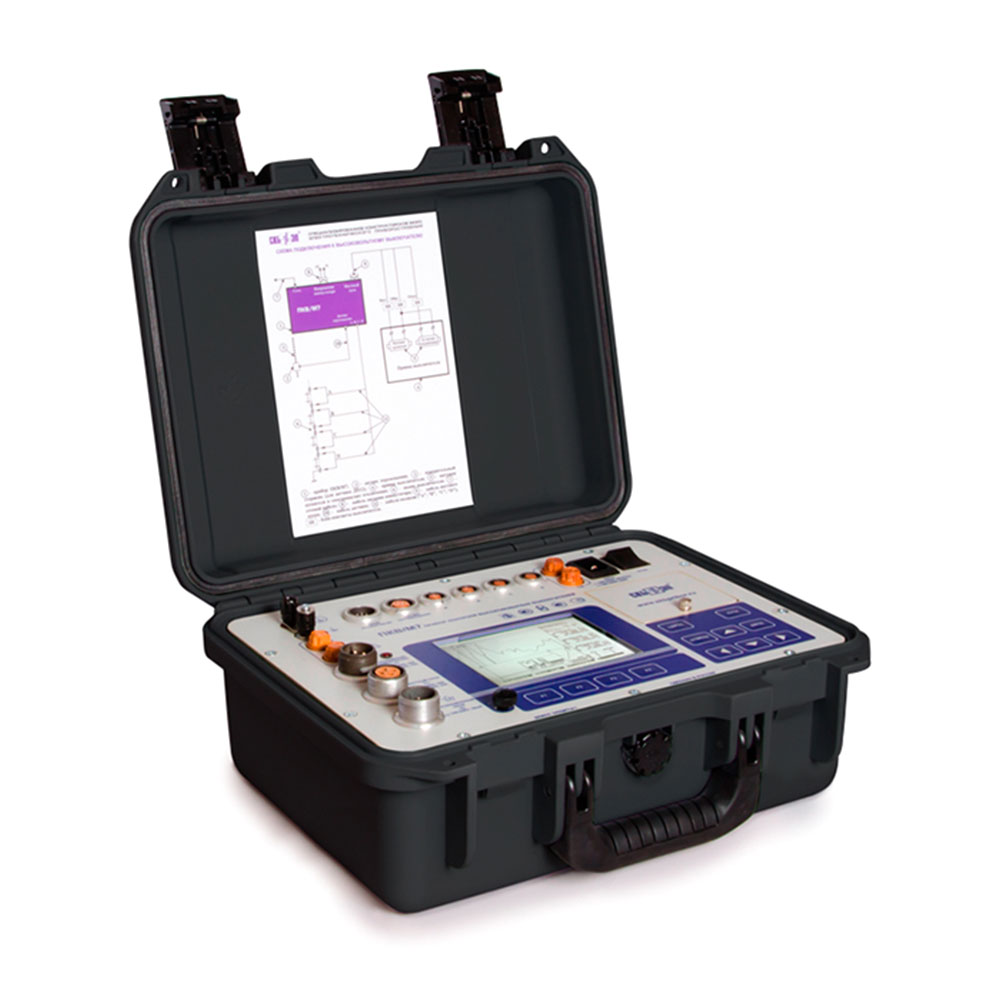

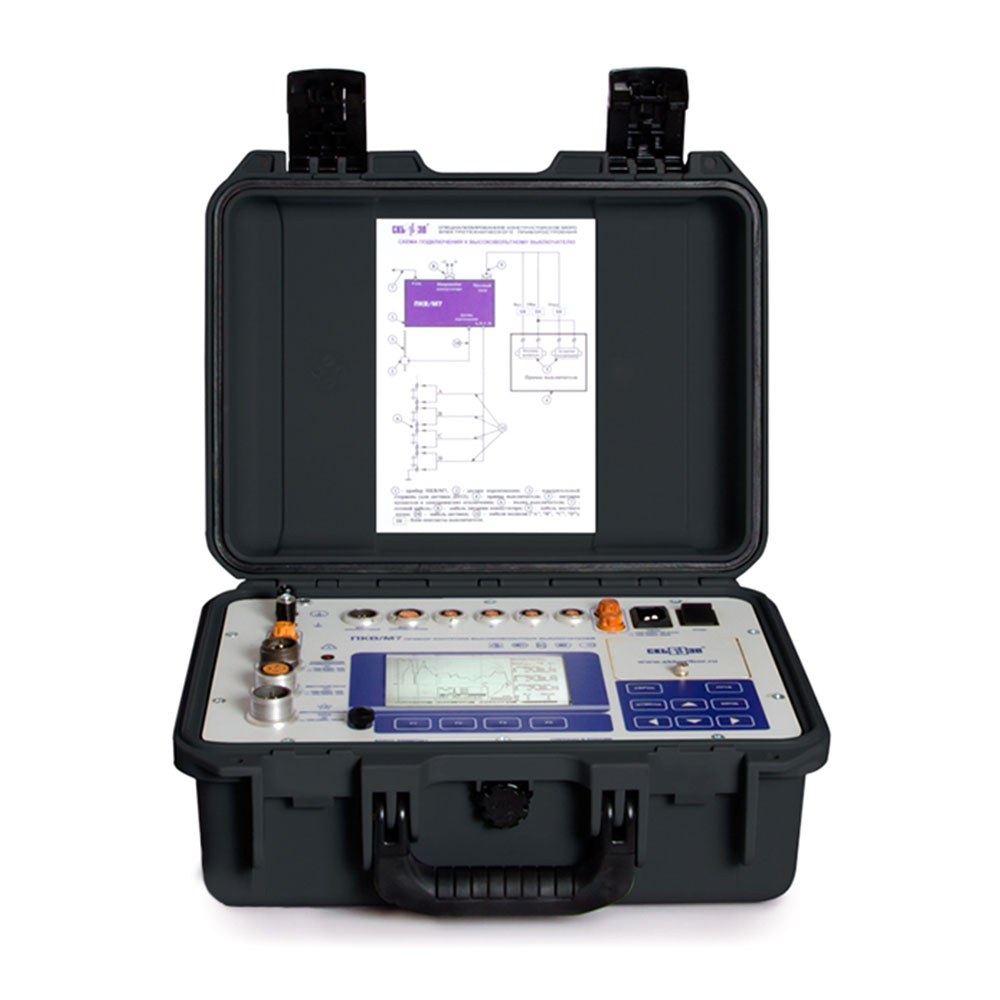

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем большинства выключателей. Работа по адаптации началась еще с первой выпущенной модели прибора ("предшественник" ПКВ/М1) в 1995 г. и продолжается по сей день.
Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.
А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Высокая точность измерений
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9 мм.
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
- Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
- Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
- Параметры скорости (скорость при включении).
Более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
- зависимости скорости от времени и от хода;
- зависимости токов и напряжений электромагнитов от времени и хода;
- диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет без разборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
| Диапазон ПУВ-регулятора | Положения РД 34.45-51.300-97 | |||
| 9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
| Масляные и электромагнитные выключатели | Выключатели нагрузки | Элегазовые выключатели | Вакуумные выключатели | |
| 0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |
Работа с результатами диагностики, управление прибором и передача данных на ПК
ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.
Эксплуатация в любых погодных условиях
Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40°С.
