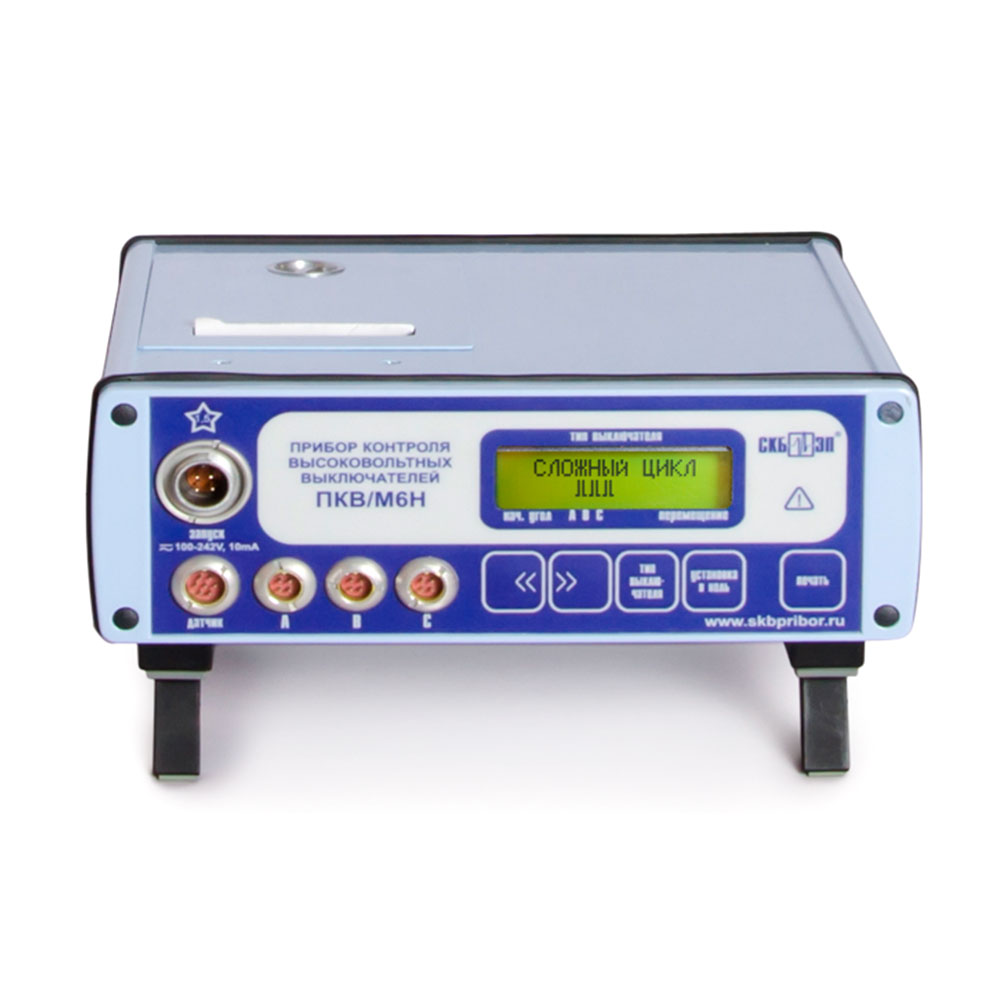

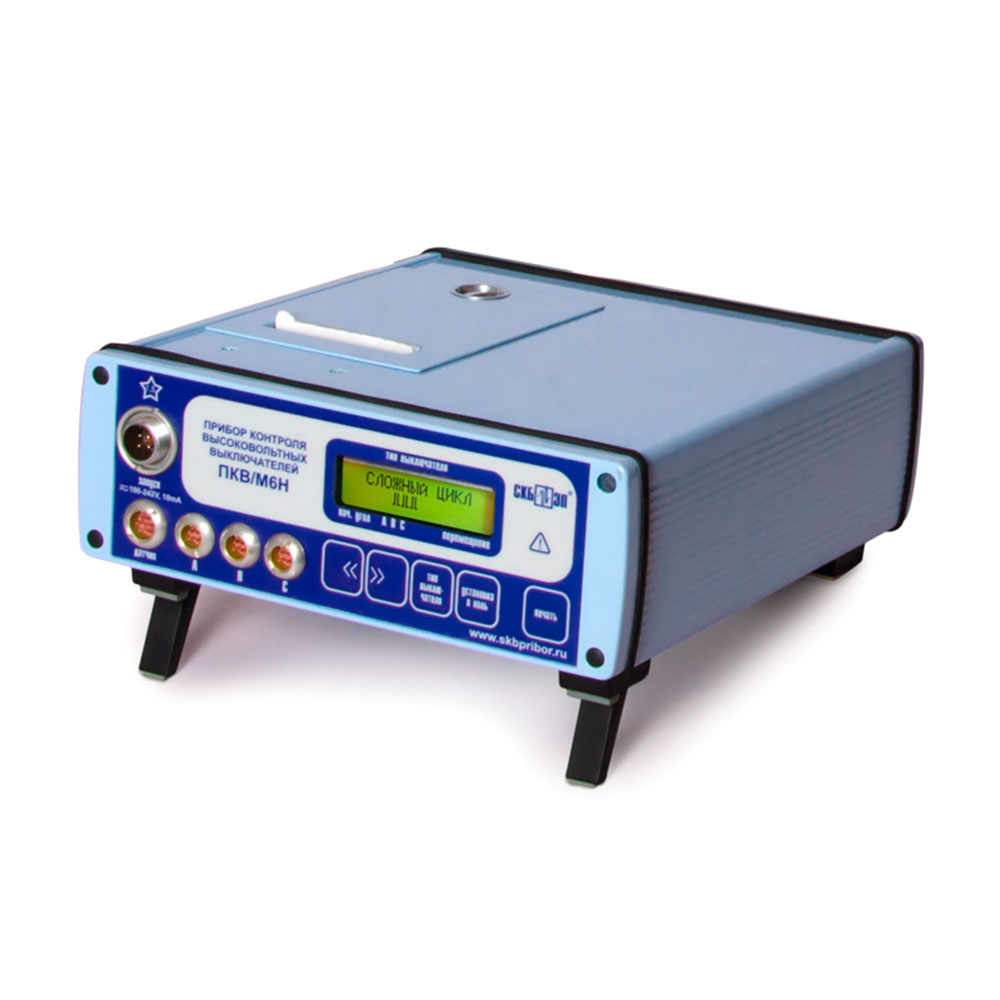

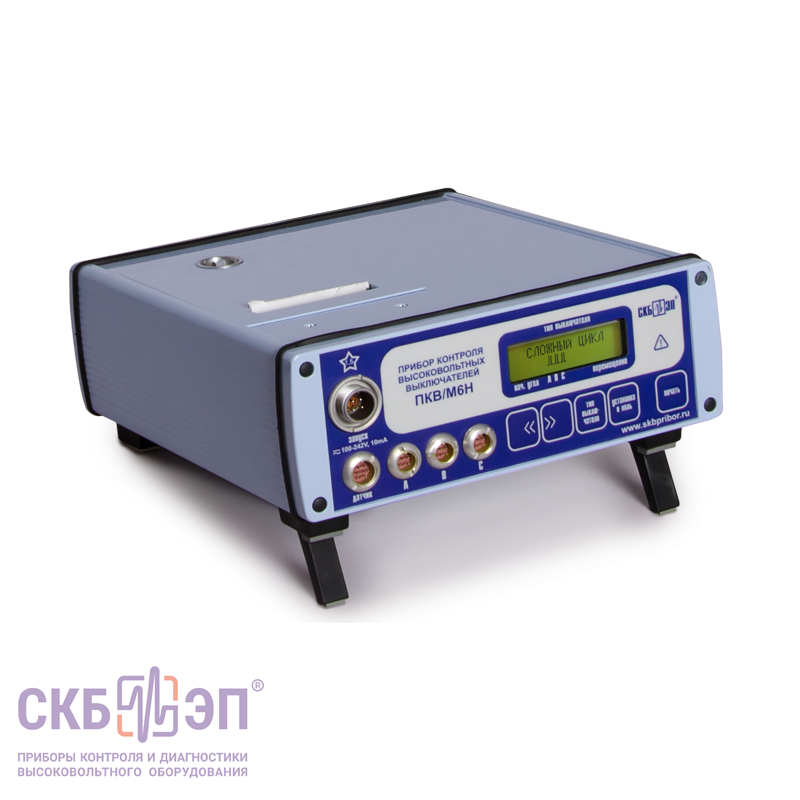

ПКВ/М6Н - прибор контроля высоковольтных выключателей (стандартная комплектация)

Контроль технического состояния высоковольтных выключателей до 3-х разрывов

Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.

Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)

Существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения, например такие, которыми комплектуется прибор ПКВ/М6Н.

Поэтому, рекомендуем обращать внимание, на рекламные сообщения, которые указывают на возможность того или иного прибора контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, это может говорить только о контроле временных характеристик этих объектов.

Встроенный термопринтер существенно упрощает обращение с прибором и повышает оперативность контроля

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.

ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером, при этом печать результатов измерения можно повторять необходимое количество раз.

Результаты измерений содержат таблицу измеренных и автоматически рассчитанных параметров, а также три графика зависимости: скорость от хода, скорость от времени и ход от времени.

ВМТ-220. Таблица измеренных и рассчитанных параметров

ВМП-10. Таблица измеренных и рассчитанных параметров

График зависимости хода от времени

График зависимости скорости от времени

График зависимости скорости от хода

Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей

Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:

• Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
• Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
• Параметры скорости (скорость при включении).

Автоматическое построение графиков зависимости скорости от хода, скорости от времени и хода от времени

Изображение этих графиков определяется состоянием всех звеньев кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. Возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение и др.) изменяет типовой вид графика исправного высоковольтного выключателя, что позволяет без разборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.

Проверка высоковольтных выключателей в простых и сложных циклах

Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем.

После проведения измерений ПКВ/М6Н автоматически распознает и рассчитывает значения параметров для простых операций и сложных циклов, но для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока (рабочий ток 10 А).

Специальный режим Линейка/Угломер, который облегчает регулировку выключателя

Нередко требуется проверить выключатель, проводя его включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим Линейка/Угломер, который позволяет проводить измерение линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов.

Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Мобилен и прост в эксплуатации

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора ПКВ/М6Н всего 3 кг, а с комплектом кабелей и крепежных приспособлений не более 7 кг, к тому же прибор достаточно прост в работе, что не раз отмечалось пользователями.

Доступен в двух комплектациях: стандартная и облегченная
