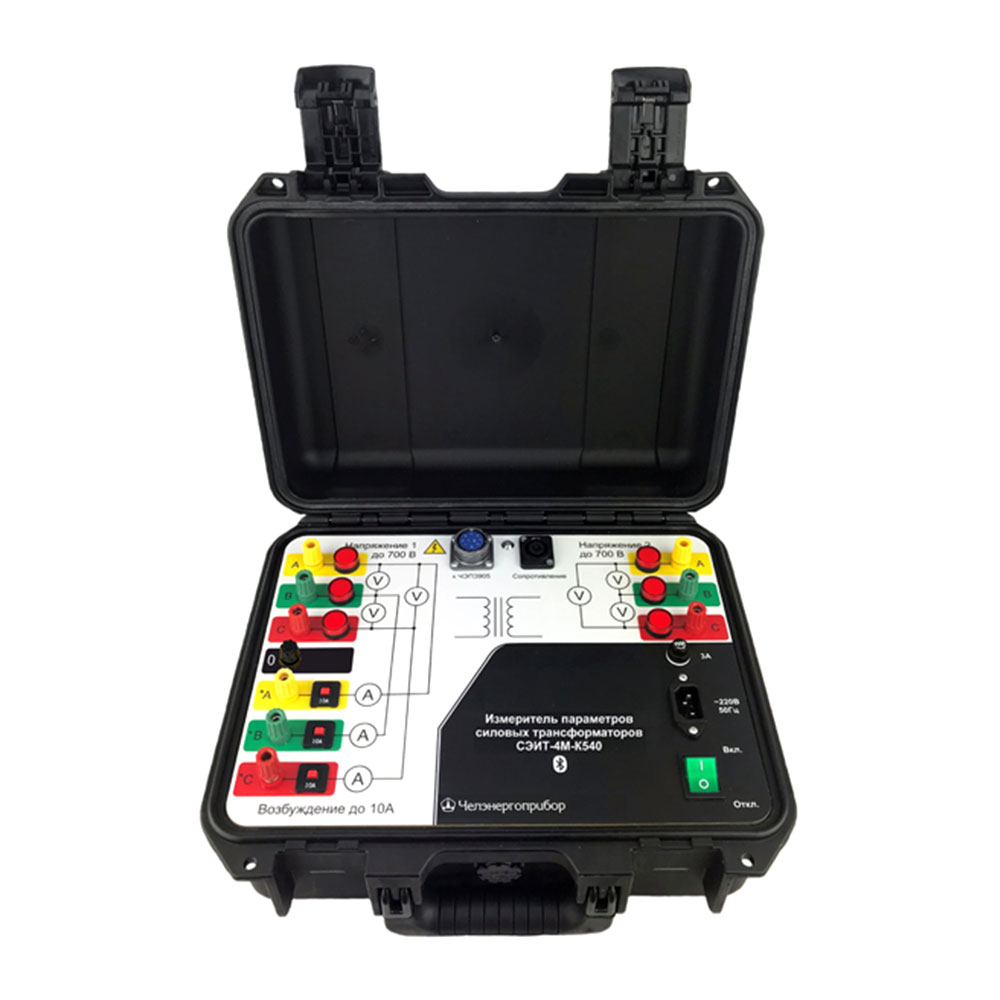

СЭИТ-4М-К540 - измеритель параметров силовых трансформаторов

Наличие по запросу

536000руб.

Оформить заказ

Характеристики измерителя СЭИТ-4М-К540

Параметр	Значение
Диапазон измерения по току, А*	0...10
Диапазон измерения по напряжению, В	0...400 (700**)
Диапазон измерения сопротивления, Ом	0,00001... 200
Диапазон измерения частоты, Гц	45 - 55
Пределы допускаемой основной приведенной погрешности измерения тока, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения напряжения, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения мощности, %	±0,2
Пределы допускаемой основной приведенной погрешности измерения сопротивления, %	±0,5
Пределы допускаемой основной погрешности измерения частоты, Гц	±0,05
Габаритные размеры, мм, не более	360х300х165
Масса без измерительных проводов, не более	7,5 кг
Питание	от сети переменного тока (220 ± 22) В

* При использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А.

** На пределе 700 В погрешность не нормируется.

Описание

Назначение измерителя СЭИТ-4М-К540

Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

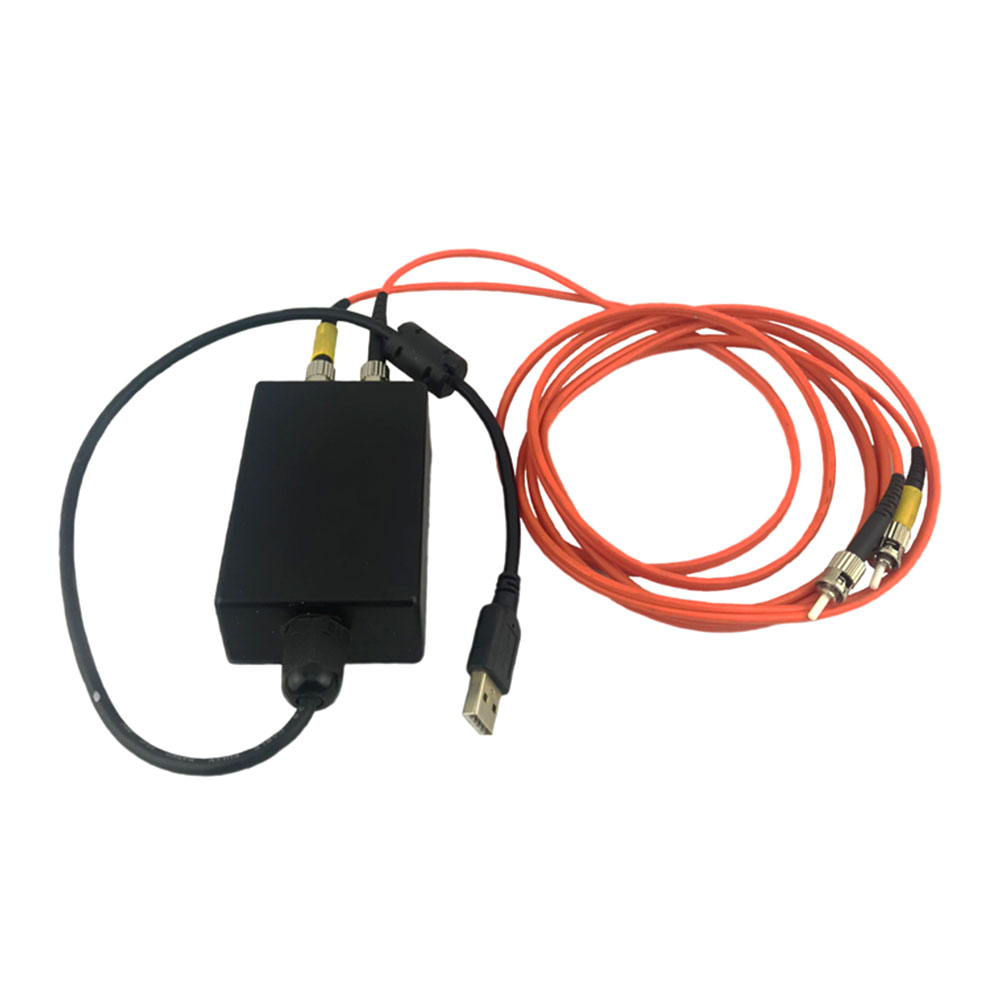

Управление измерителем СЭИТ-4М-К540 осуществляется по оптическому или Bluetooth интерфейсу при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.

Функции измерителя СЭИТ-4М-К540

Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Измеритель СЭИТ-4М-К540 выполняет следующие операции

Измерение потерь и тока ХХ.
Измерение потерь и напряжения КЗ.
Определение коэффициента трансформации и группы соединения обмоток.
Измерение сопротивления обмоток постоянному току.
Формирование протокола испытаний.
