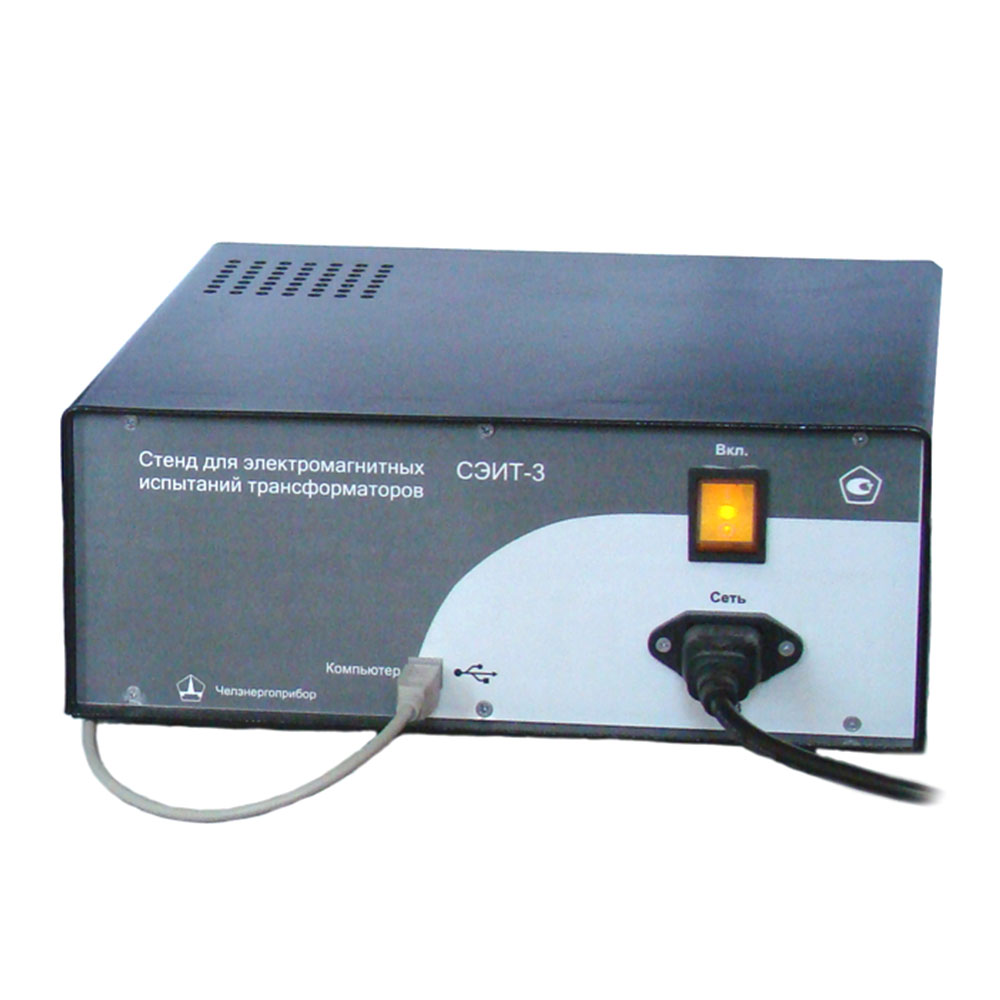

СЭИТ-3 - стенд для электромагнитных испытаний трансформаторов

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики стенда СЭИТ-3

Параметр	Значение
Диапазон измеряемых переменных токов¹	0...5 А
Диапазон измеряемых переменных напряжений²	0...400 В
Диапазон измеряемых активных мощностей^1,2	0...4000 Вт
Диапазон измеряемых сопротивлений постоянному току	0,00001...200 Ом
Диапазон измеряемой частоты	45...55 Гц
Пределы измерения тока	5 А
Пределы измерения напряжения	100 В; 400 В
Пределы измерения сопротивления	0,01; 0,2; 2; 20 и 200 Ом
Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более	±0,2%
Основная приведенная погрешность измерения мощности, не более	±0,5%
Основная приведенная погрешность измерения токов, не более	±0,5%
Абсолютная погрешность измерения частоты, не более	±0,15 Гц
Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0,01; 0,2; 2; 20 и 200 Ом, не более	±0,5%

Примечание

¹ - без использования внешнего измерительного трансформатора тока;
² - без использования внешнего измерительного трансформатора напряжения.

Описание

Назначение стенда СЭИТ-3

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.

СЭИТ-3 широко используется на предприятиях по изготовлению и ремонту трансформаторов.

Стенд СЭИТ-3 выполняет следующие операции

Проверка коэффициента трансформации и группы соединения обмоток.
Измерение сопротивления обмоток постоянному току.
Измерение потерь и напряжения КЗ.
Измерение потерь и тока ХХ.
Формирование и печать протокола испытаний.
