- Описание
Проверка технического состояния устройств регулирования под нагрузкой (РПН) всех типов

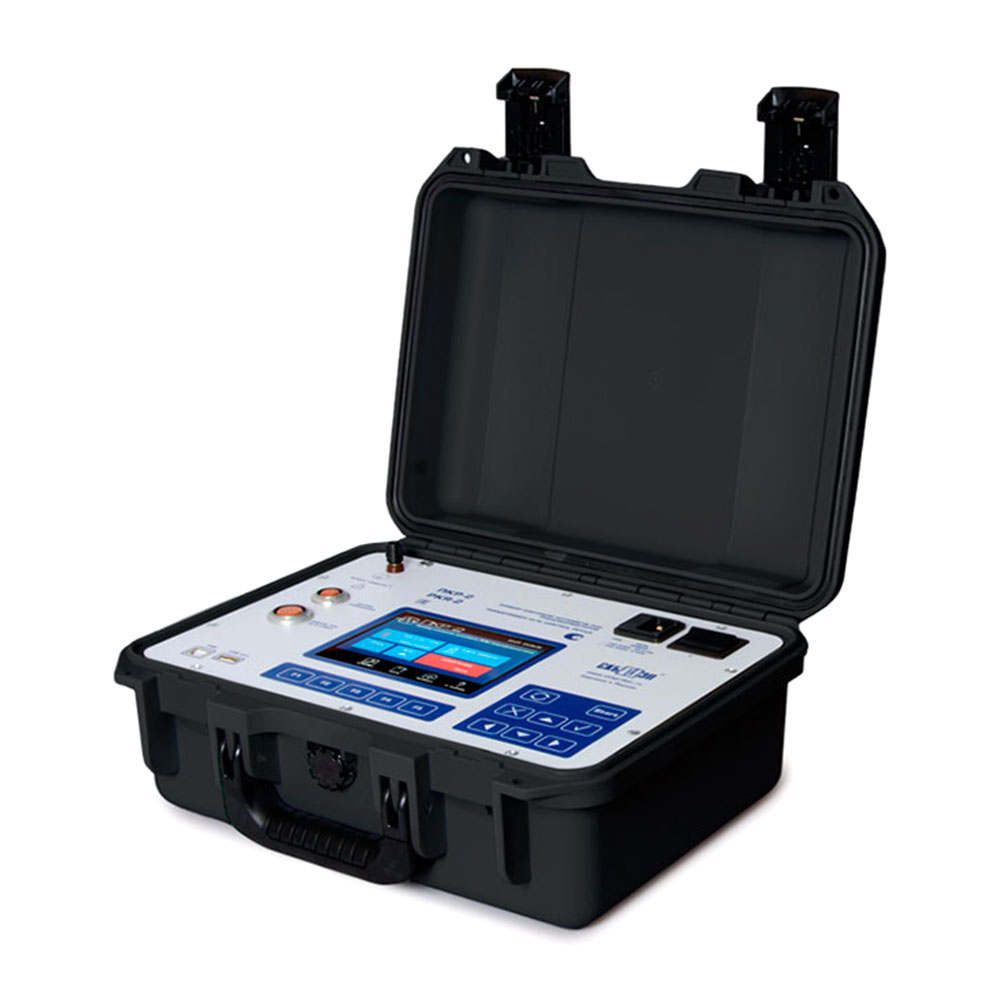

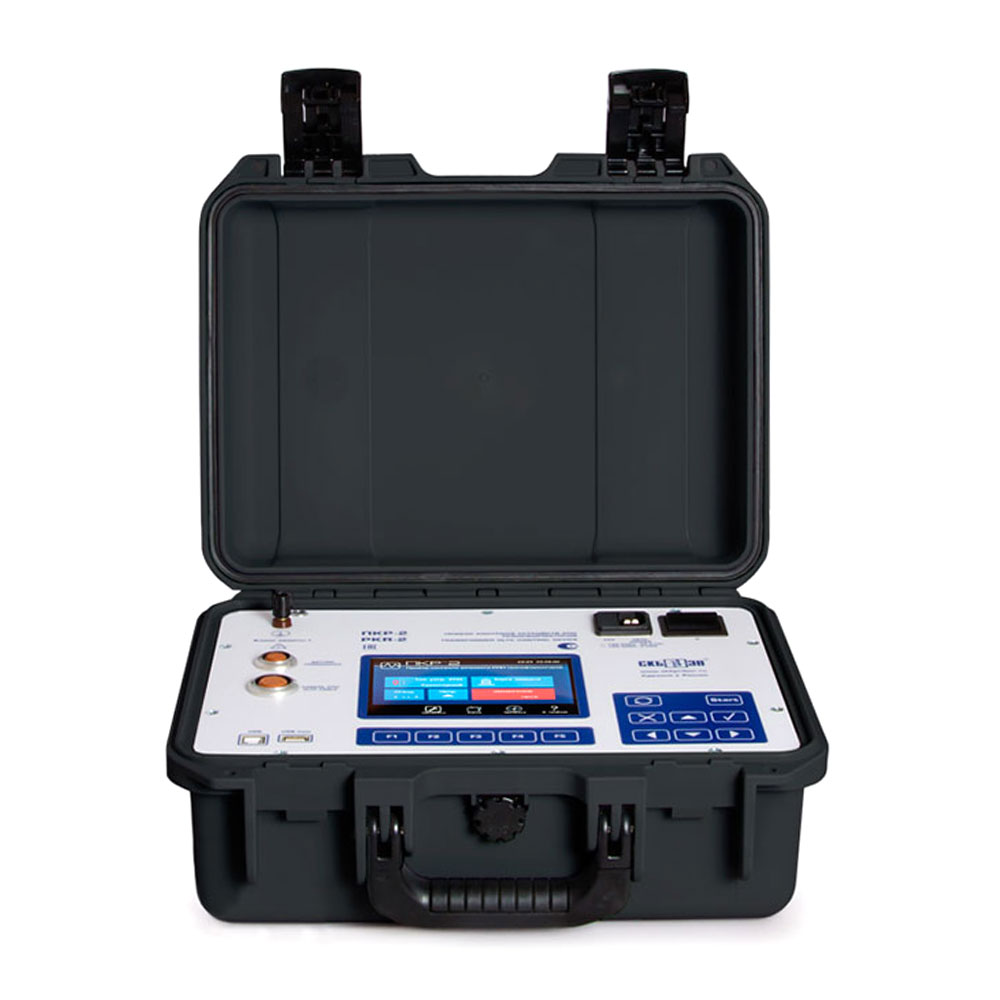

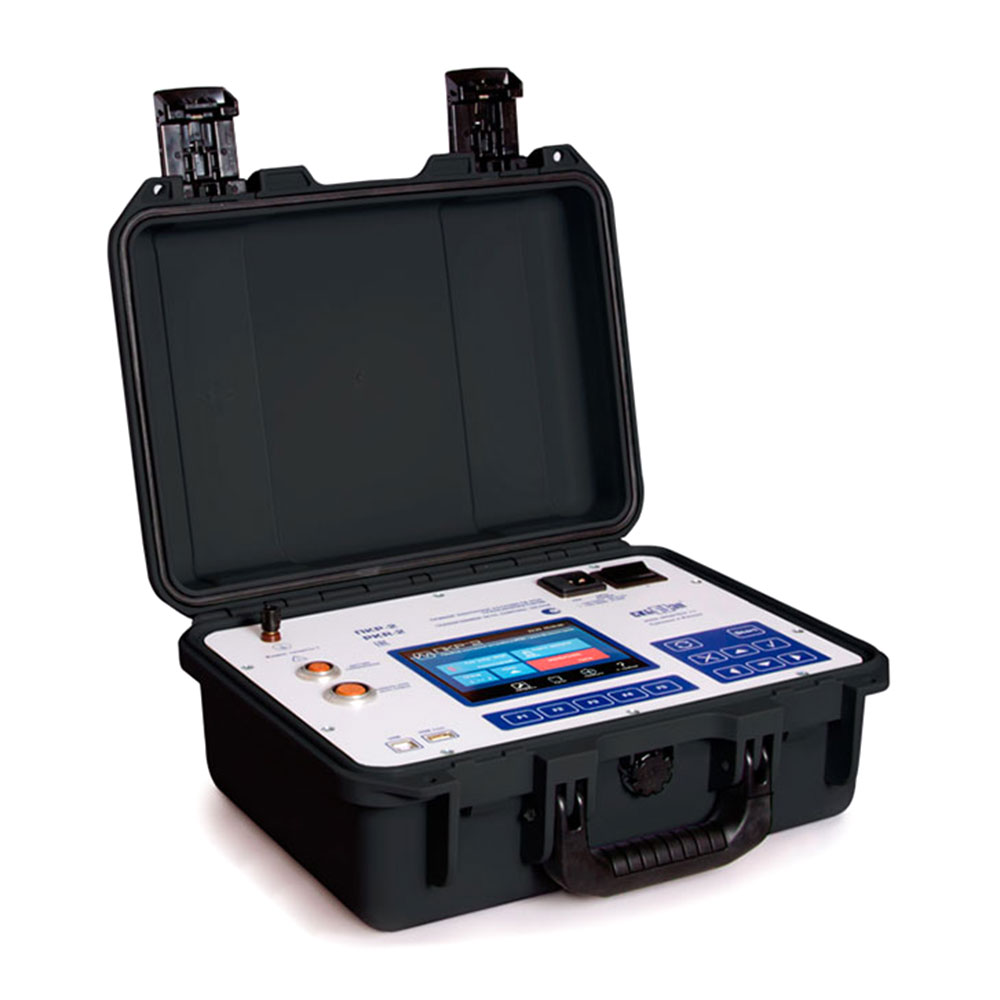

ПКР-2 предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.
Осциллографирование резисторных устройств РПН методом прямой диагностики
Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Типовая осциллограмма резисторного устройства РПН
Пример осциллограммы резисторного устройства РПН, снятой прибором ПКР-2
Снятие круговых диаграмм резисторных и реакторных устройств РПН
Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.
Все характеристики снимаются:
- одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
- пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".
Типовая круговая диаграмма реакторного устройства РПН типа РНТ-13
Круговая диаграмма реакторного устройства РПН по трем фазам, снятая прибором ПКР-2
Круговая диаграмма реакторного устройства РПН в табличном виде
Круговая диаграмма резисторного устройства РПН, снятая прибором ПКР-2
Автоматическая самонастройка к устройству РПН и контроль по трём фазам
Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.
Проверка реакторных устройства РПН в "статическом" режиме
С помощью прибора ПКР-2 реакторные устройства РПН можно проверить в "статическом" режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.
Эргономичные щупы или кабель с зажимами типа "крокодил"
Для удобства прямого подключения к контактам устройства РПН, когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами.
Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.
Сенсорный экран и работа с результатами диагностики
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков.
Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их на компьютер.
Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.
Высокий уровень безопасности при эксплуатации
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.
Прибор представлен в двух модификациях
| ПКР-2 | ПКР-2М | |
| Режим проведения проверки устройств РПН | разборный | разборный и безразборный (метод DRM) * |
| Встроенное аккумуляторное питание | - | + |
| Передача данных на внешний Flash-накопитель | - | + |
* Режим безразборной проверки позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов.
Пользователи прибора ПКР-2 тоже имеют возможность проведения безразборной диагностики устройств РПН, но для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM уточняйте у менеджеров компании. Кроме того, для проведения такой диагностики необходимо заказать один кабель закорачивания.
