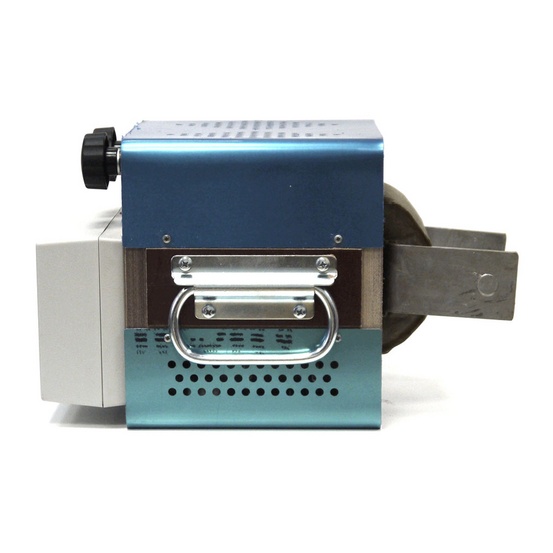

Комплект нагрузочный измерительный с регулятором тока РТ-2048-12

Наличие по запросу

291100руб.

Оформить заказ

Характеристики комплекта РТ-2048-12

Параметр	Значение
Диапазон измерения и регулирования силы тока	120...12000 A
Диапазон задания и измерения длительности протекания тока	0,02...600 с
Приведенная погрешность измерения силы испытательного тока, не более	±5%
Относительная погрешность измерения длительности протекания испытательного тока и времени отключения АВ, не более	±5%
Напряжение питающей сети	220 или 380 В ± 10%
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12000 А	350 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 12000A), не более	150 кВА
- в длительном режиме (I max = 1500 A), не более	20 кВА
- в длительном режиме (I max = 500 A), не более	6 кВА
Габаритные размеры ПУ в транспортной упаковке	460x415x130 мм
Масса ПУ в транспортной упаковке	3 кг
Габаритные размеры БС в транспортной упаковке	500x325x270 мм
Масса БС в транспортной упаковке	36 кг

Описание

Назначение комплекта РТ-2048-12

Комплект нагрузочный измерительный с регулятором тока РТ-2048-12, ТУ 4224-001-46964690-2016 предназначен для испытания АВ.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта РТ-2048-12

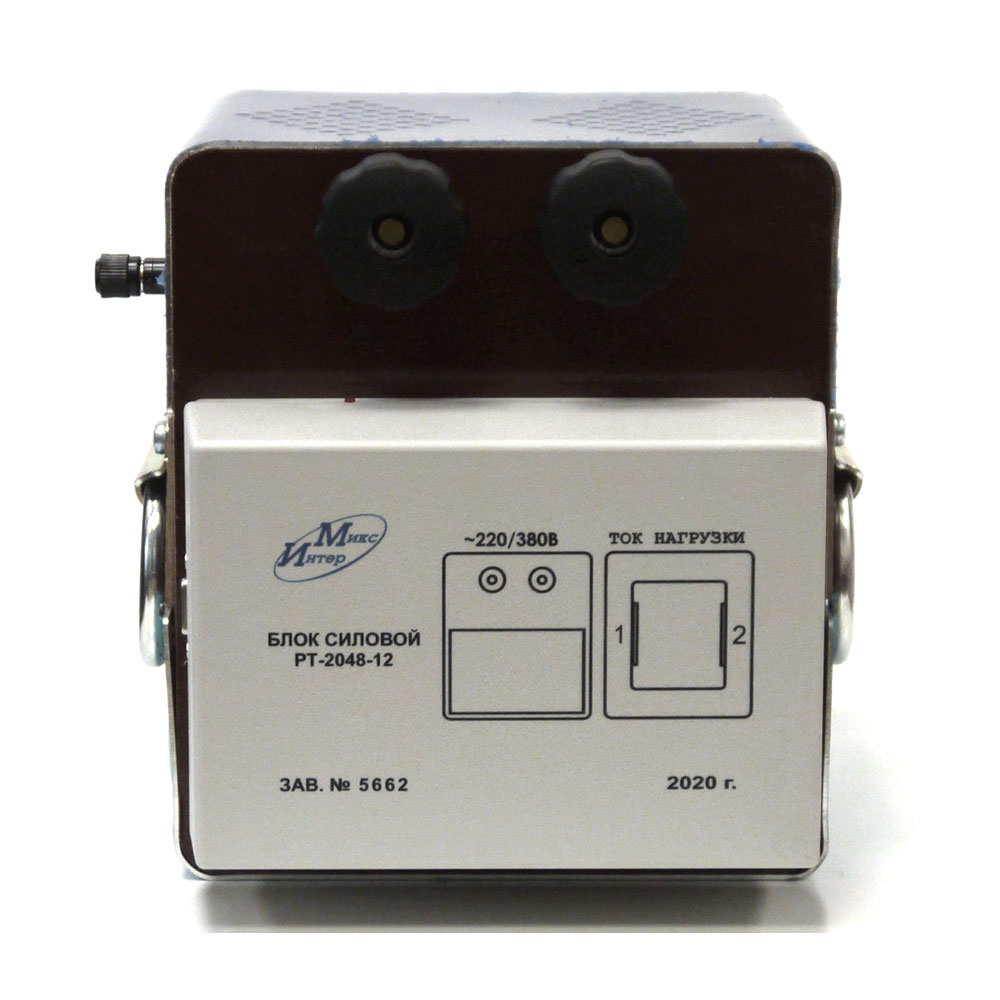

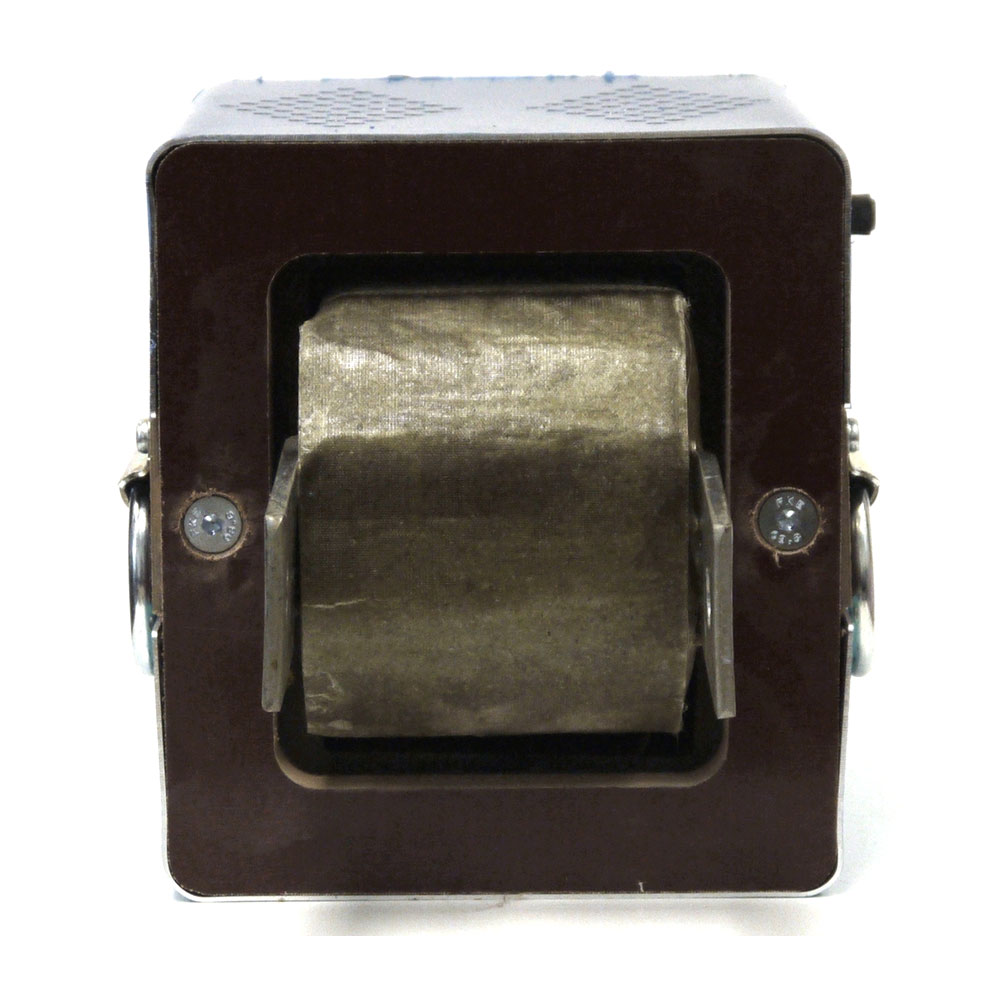

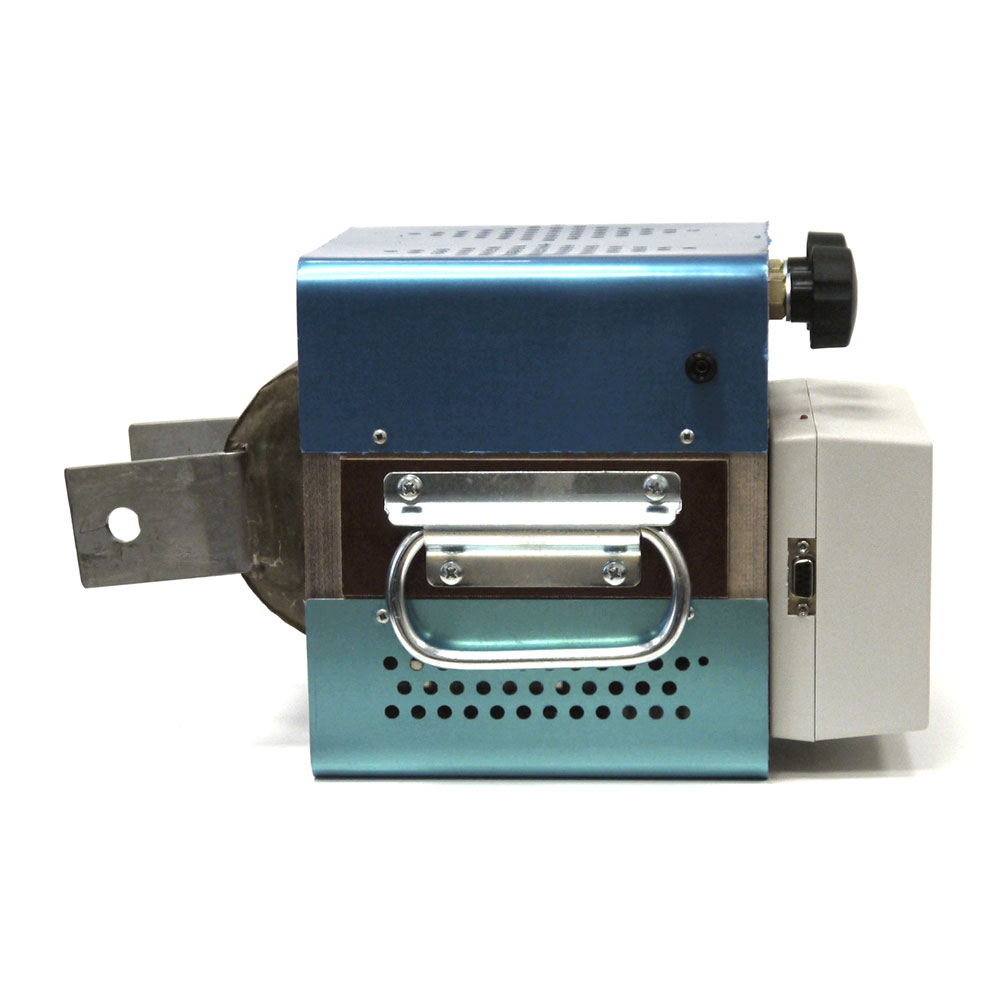

Комплект представляет собой переносной прибор и состоит из следующих составных частей: силового блока (БС) на базе нагрузочного импульсного трансформатора (НТИ-12) и тиристорного блока, а так же внешнего индуктивного датчика (ДИ) и пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный.

Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект зарегистрирован в Госреестре РФ, регистрационный № 30777-05 (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563).
