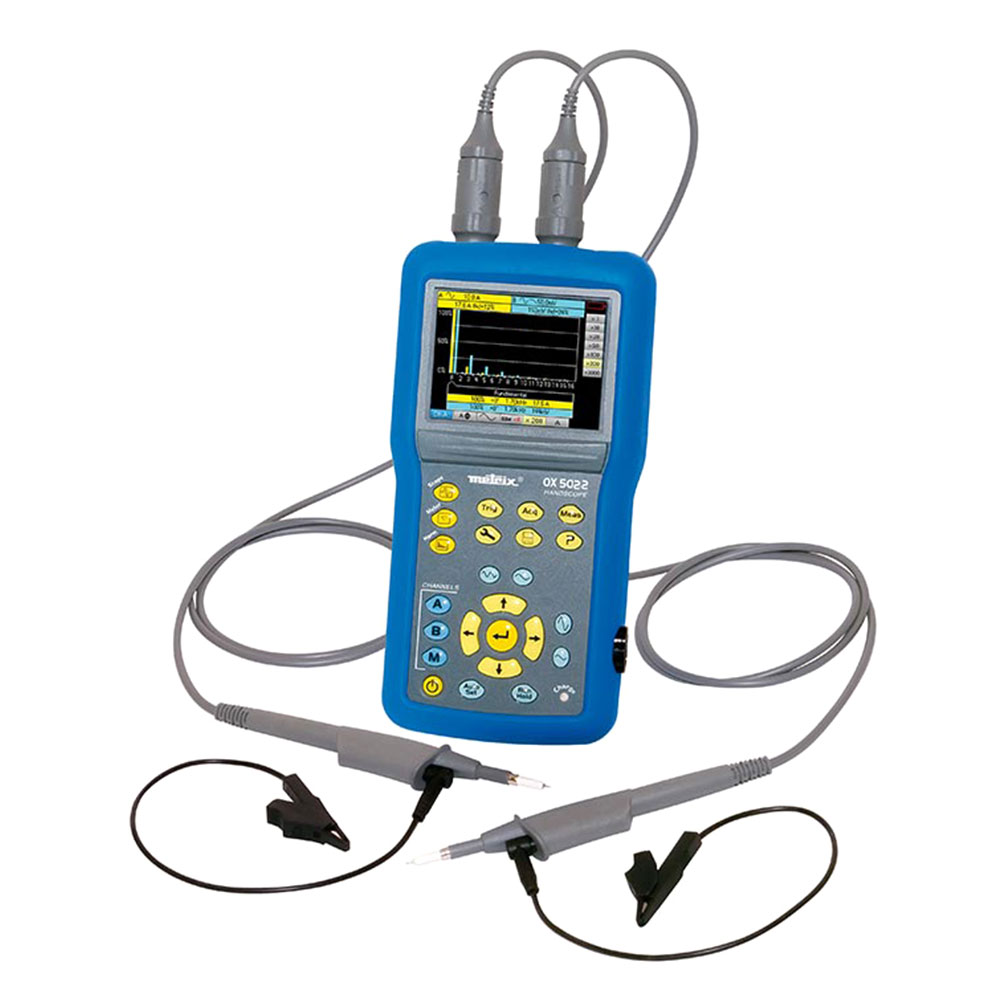

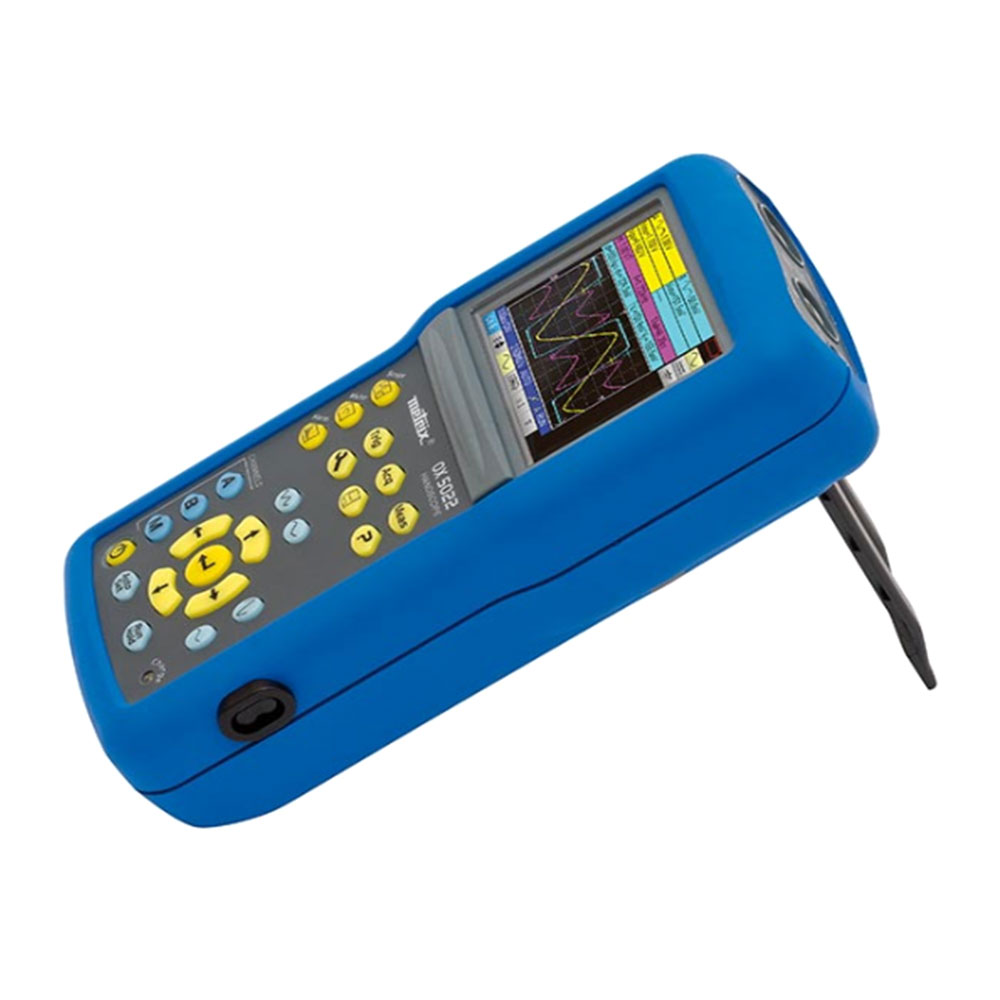

| Параметр | Значение |
|---|
| Тип дисплея осциллографа | - 3,5” цветной TFT ЖК-экран;
- разрешающая способность 320x240;
- светодиодная подсветка экрана |
| Режим просмотра | 2 500 действительных точек захвата на экране |
| Количество осциллограмм на экране | 2 обновляемых + 2 образцовых + след памяти или математическое вычисление |
| Команды панели управления | прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без "скрытых меню") |
| Встроенная интерактивная функция HELP | 11 языков: французский, английский, немецкий, испанский, итальянский, шведский, румынский, русский, финский, польский, датский |
| Режим осциллографа |
|---|
| Канал вертикального отклонения |
| Полоса пропускания | 20 MГц |
| Ограничитель полосы частот | 1,5 MГц, 5 кГц |
| Количество каналов | 2 полностью изолированных канала |
| Входной импеданс | 1 MОм ± 0,5%, приблизительно 17 пФ |
| Максимальное входное напряжение | 600 В CAT III – снижение -20 дБ на декаду от 100 kГц |
| Чувствительность по вертикали | от 5 мВ до 200 В/дел. |
| Канал горизонтальной развертки |
| Скорость развертки (чувствительность по горизонтали) | - от 25 нс/деление до 200 с/деление;
- Roll режим - от 100 мс/деление до 200 с/деление |
| Горизонтальное масштабирование (zoom) | коэффициент масштабирования: x1, x2, x5 |
| Триггер |
| Режимы | автоматический, обычный, одиночный и triggered Roll |
| Виды | по краю, ширина импульса (20 нс – 20 с) |
| Связь | - AC или DC (в зависимости от связи на канале триггера);
- ВЧ, НЧ или подавление шумов |
| Чувствительность | ≤1,2 делений пик-пик дo 20 MГц |
| Цифровая память |
| Максимальная скорость выборки | - 2 Г выб./с в ETS режиме (режим повторяющихся сигналов);
- 50 M выб./с на каждый канал для одиночных сигналов |
| Вертикальное разрешение | 9 бит |
| Объем памяти | 2500 точек на канал |
| Пользовательская (оперативная) память | 2 Мб для хранения файлов: след (TRC)., текст (TXT)., конфигурации (CFG.), графических файлов (BMP) |
| GLITCH режим (аппаратный сбой) | длительность ≥ 20 ns – 1 250 Min/Max пар |
| Режимы дисплея | режим Envelope (огибающая), Averaging (режим усреднения, коэффициент от 2 до 64) и XY (векторный) |
| Другие функции |
| Математические функции | инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование) |
| Курсорные измерения | 2 курсора: V, T, dV, dt одновременно – разрешающая способность 12 бит, 4 – разрядный индикатор |
| Автоматические измерения | 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы |
| Режим мультиметра |
|---|
| Общие характеристики | 2 канала, 8000 ед. мл. разр. + мин./макс. осциллограмма - графическая запись 2700 измерений (от 5 мин до 1 месяца) |
| Режимы работы | - абсолютный или относительный режим (absolute, deviation, ref, ref%);
- мониторинг (мгновенные значения, Min, Max, Avg) |

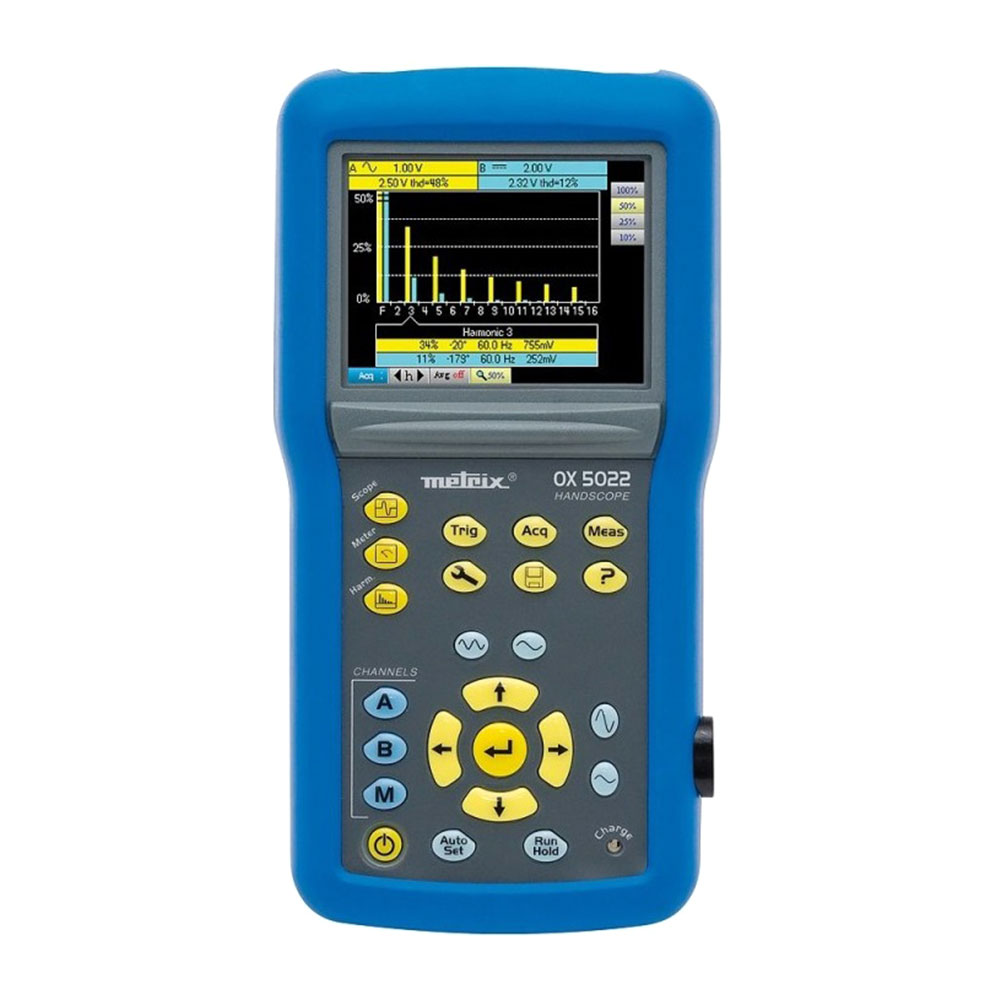

| AC, DC и AC+DC напряжения | диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC, погрешность для ВDC - 1% от показаний +20 е.м.р., 50 kГц полоса частот |
| Сопротивление | диапазон от 80 Ом до 32 MОм, погрешность 2% от показаний + 10 е.м.р., 10 мс быстрая проверка целостности цепи |
| Емкостное сопротивление | диапазоны от 5 нФ до 5 мФ, основная погрешность - 2% от показаний +10 е.м.р. |
| Другие измерения | частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком) |
| Мощность |
|---|
| Измерения | pначения активной мощности по одной фазе или по сбалансированным 3 фазам (с или без нейтрали), с одновременным отображением тока |
| Режим анализатора гармоник |
|---|
| Многоканальный анализ | 2 канала, 31 порядок, основная частота от 40 Гц до 450 Гц |
| Одновременные измерения | среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (% основной, фаза, частота, VRMS) |
| Общие характеристики |
|---|
| Снимки экрана | до 100 файлов в стандартном ".bmp" формате, просматриваемых на осциллографе |
| Передача данных на ПК | изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK) |
| Источник питания | - 6 LR6 или 6 AA NiMh батарей (срок службы батарей до 8 часов 30 мин);
- универсальный сетевой адаптер, изолированный от каналов;
- быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин |
| Безопасность/Электромагнитная совместимость | безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006 |
| Размеры | 214x110x57 мм |
| Вес | 1,2 кг с батареями – ударопрочный корпус из эластомера |
| Степень защиты | IP54 |
