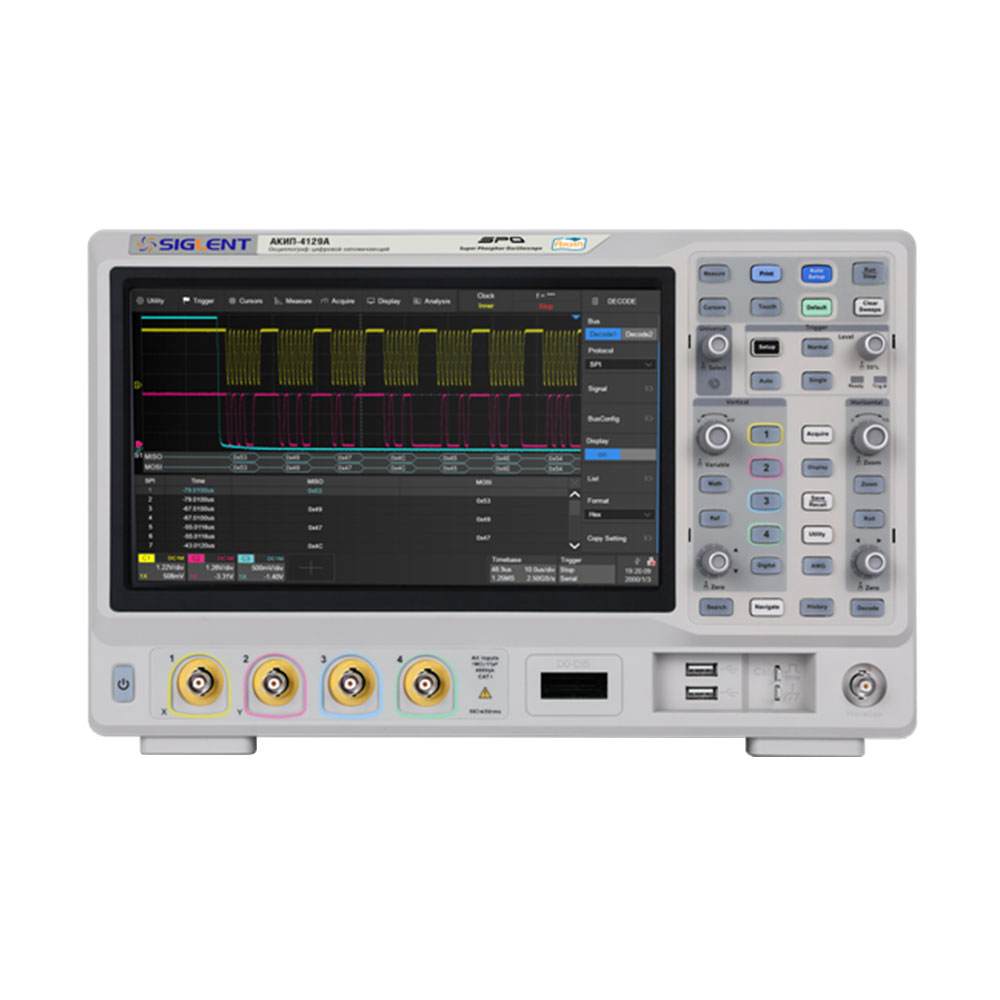

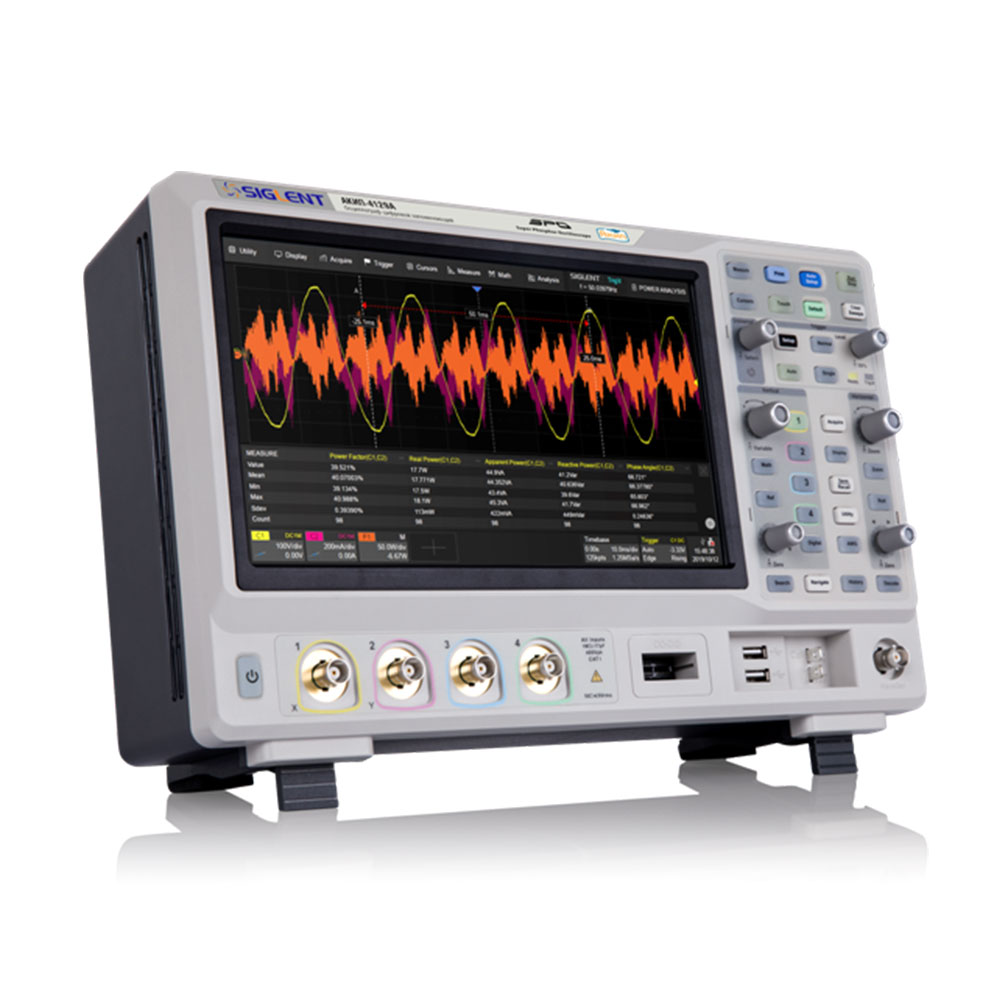

| Параметр | Значение |
|---|
| Канал вертикального отклонения |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ, 50 Ом) | 100 МГц – стандартно
200 МГц – модель АКИП-4129А+опция 200А
350 МГц – модель АКИП-4129А+опция 350А
500 МГц * – модель АКИП-4129А+опция 500А
Опция 200А - увеличение полосы пропускания с 100 МГц до 200 МГц
Опция 350А - увеличение полосы пропускания с 200 МГц до 350 МГц
Опция 500А - увеличение полосы пропускания с 350 МГц до 500 МГц * |
| Время нарастания (50 Ом) | АЦП 8 бит:
- 3,5 нс - для полосы пропускания 100 МГц
- 1,7 нс - для полосы пропускания 200 МГц
- 1 нс - для полосы пропускания 350 МГц
- 800 пс - для полосы пропускания 500 МГц (в режиме объединения каналов)
АЦП 10 бит:
- 3,3 нс - для полосы пропускания 100 МГц |
| Ограничение ПП | 20 МГц - стандартно 20 МГц,
200 МГц - для моделей с опциями |
| Коэф. отклонения (Коткл.) | 500 мкВ/дел…1 В/дел – 50 Ом
500 мкВ/дел…10 В/дел – 1 МОм |
| Погрешность установки Коткл. | ±3% |
| Погрешность измерения напряжения | ±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел. Погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении |
| Диапазон установки смещения | 500 мкВ/дел…100 мВ/дел: ± 2 В;
102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В |
| Входной импеданс | 50 Ом (±1%), 1 МОм (±2%) / 17 пФ ± 2 пФ |
| Макс. входное напряжение | ≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм
≤ 5 Вскз, ± 10 Впик – 50 Ом |
| Канал горизонтального отклонения |
| Коэф. развертки (Кразв.) | 1 нс/дел…1000 с/дел
500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц
самописец (ROLL): 50 мс/дел…1000 с/дел |
| Погрешность опорного генератора | ±3,5·10-6 |
| Погрешность измерения временных интервалов | ±(δF·Tизм+2/Fд), где
δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц |
| Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y |
| Синхронизация |
| Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция) |
| Режимы запуска развертки | автоматический, ждущий, однократный |
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0…5000 делений |
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | внутренняя: 0,13…0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10…300 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10…300 МГц) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали | - 8 бит
- 10 бит (с ограничением полосы пропускания до 100 МГц)
- режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Интерполяция | SinX/X, X |
| Длина записи | 100 МБ на канал (200 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | выборка, пиковый детектор |
| Курсорные изменения |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения |
| Функции по вертикали | 19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
| Функции по горизонтали | 17 видов измерений, f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) и др. |
| Дополнительные измерения | 10 видов измерений: площадь, число периодов, число фронтов, число импульсов |
| Измерение задержки | 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение |
| Математика |
| Функции | +, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | любой аналоговый канал |
| АЧХ анализ диаграмма Боде |
| Измерительный канал | любой из аналоговых каналов |
| Поддерживаемый источник сигнала | - встроенный генератор (опция)
- генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
| Тип развертки | прямая, многоуровневая |
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) |
| Виды измерений | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза |
| Дополнительные возможности |
| Режим HISTORY | сохранение с временными метками до 90000 осциллограмм |
| Сегментированная память | до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Амплитудно-частотный анализ |
| Диапазон частот анализа | - 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
- для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422 |
| Минимальная полоса анализа | 500 Гц |
| Число точек | до 500 |
| Декодирование |
| Формат данных | стандартно - I2C, SPI, UART/RS232, CAN, LIN
опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Логический анализатор (опция) |
| Число каналов | 16 |
| Частота дискретизации | 500 МГц максимум |
| Длительность импульса | от 3,3 нс |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (±10 В) |
| Генератор функциональный (опция) |
| Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон | 1 мкГц…50 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 25 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки | ±5*10-5 |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) |
| Постоянное смещение | ±1,5 В (50 Ом); ±3 В (1 МОм) |
| Ограничение уровня | |Voffset| ≤ Vmax - Vpp/2, где
Voffset – установленно значение постоянного смещения
Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигнала |
| Скважность | 1% ~ 99% (для прямоугольника и импульса) |
| Симметрия | 0% ~ 100% (для пилы) |
| Общие данные |
| ЖК-дисплей | цветной (TFT) емкостный сенсорный, диагональ 25.65 см, разрешение 1024x600, 8x10 делений |
| Интерфейсы | USB Hosts, USB Device, LAN |
| Напряжение питания | 100…240 В (50/60 Гц), 100…120 В (400 Гц); 80 Вт максимум |
| Габариты (ДхШхВ) | 352х111х224 мм |
| Масса | нетто: 3,3/ 3,9 кг (2 кан/ 4 кан)
брутто: 4,8/ 5,4 кг (2 кан/ 4 кан) |
