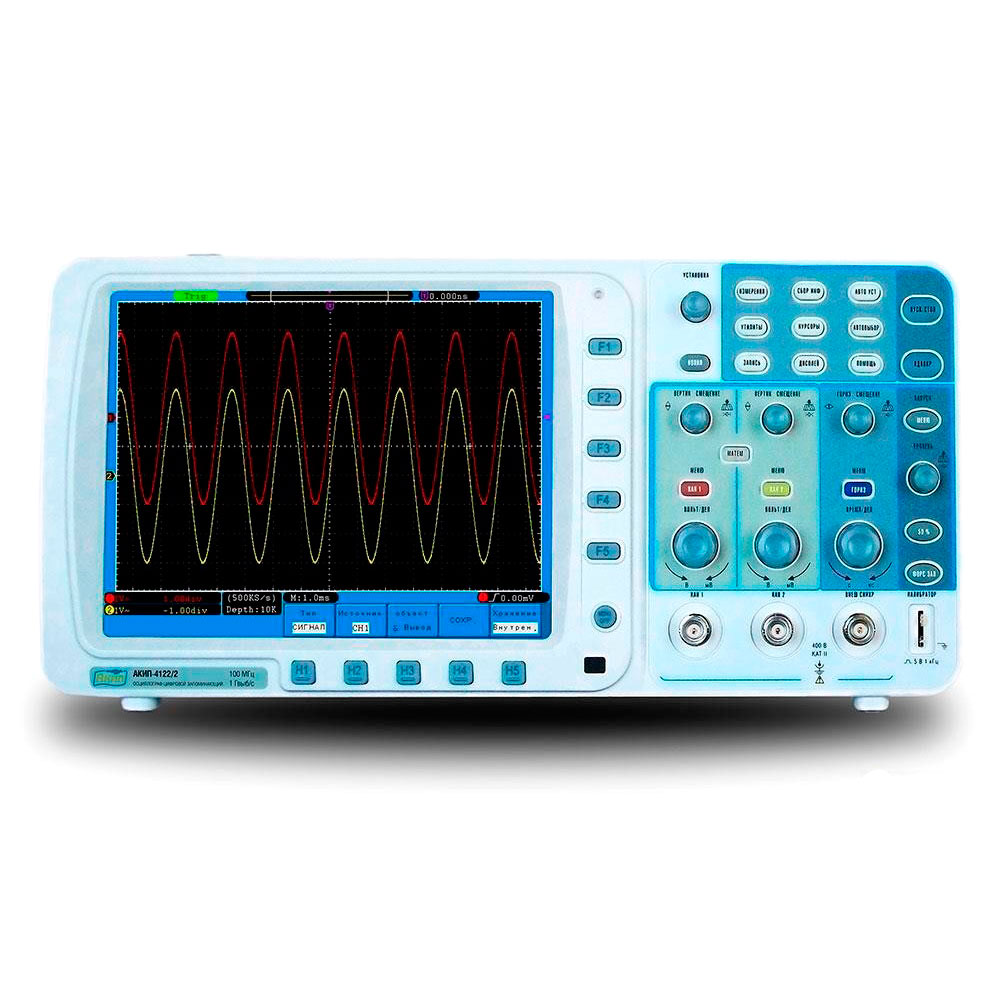

АКИП-4122/1 - цифровой осциллограф

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики осциллографа АКИП-4122/1

Параметр	Значение
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0… 60 МГц
Ограничение полосы	20 МГц
Коэффициент отклонения (Коткл.)	2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл.	± 3 %
Связь по входу	Открытый, закрытый, земля
Время нарастания	≤ 5,8 нс
Входной импеданс	1 МОм (± 2 %) / 10 пФ ± 5 пФ
Максимальное входное напряжение	400 В (DC+AС пик, до 1 кГц)
Математика	+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	5 нс/дел…100с/дел (шаг 1-2-5)
Погрешность установки Кразв.	± 0,01 %
Режимы работы	Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y
Синхронизация
Источники синхросигнала	Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT)
Связь входа	ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность	~0,3 деления (в зав. от Коткл.)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Максимальная частота дискретизации	500 МГц
Частота дискретизации (на канал)	250 МГц
Длина записи	10 Мб (на канал)
Режимы работы	Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции	∆U; ∆T; 1/∆T
Автоматические измерения
Функции по вертикали	Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт)
Функции по горизонтали	f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%)
Измерение t задержки	Кан1-Кан2 (фронт), Кан1-Кан2 (срез)
Дополнительные возможности
Цифровой регистратор	1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с)
Интерфейсы	USB, выход VGA, оптоизолированный «годен/ негоден»
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц
Внутренняя память	15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Общие данные
ЖК-дисплей	Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600)
Напряжение питания	100…240 В, 47…63 Гц (автовыбор)
Потребляемая мощность	18 Вт
Габаритные размеры	340 х 155 х 70 мм
Масса	1,82 кг

Описание

Особенности осциллографа АКИП-4122/1

Количество каналов: 2 (+ вход внеш. синхр. EXT).
Полосы пропускания: 60, 100, 200, 300 МГц.
Объем памяти: 10 М (на канал).
Макс. частота дискретизации: 500 МГц.
Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение*, деление*.
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x).
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа).
Цифровые фильтры (ФВЧ, ФНЧ).
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров).
Память: 15 осциллограмм, 8 профилей настроек.
Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных.
Выход для внешнего монитора (VGA) – модели с индексом V.
Одновременная установка RS-232 и VGA не возможна.
Цветной TFT-дисплей (20 см) с регулируемой яркостью.

* Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.
