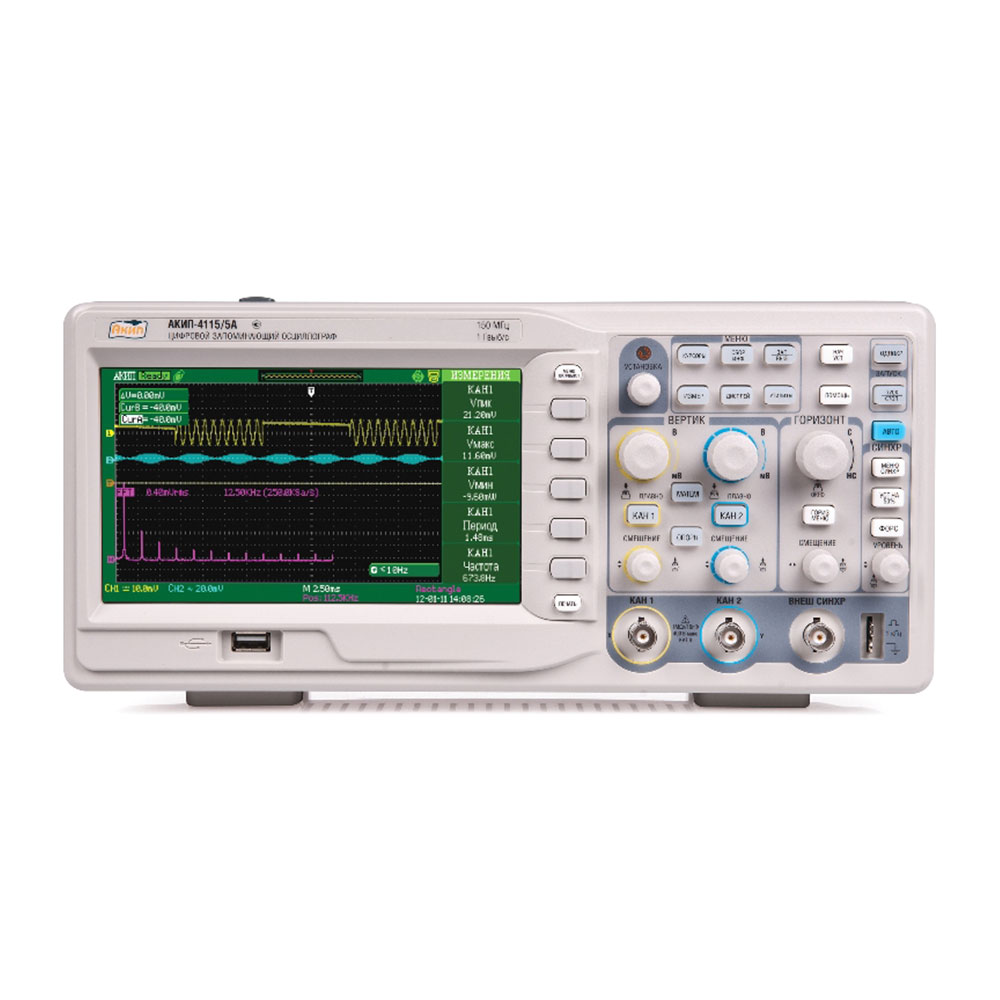

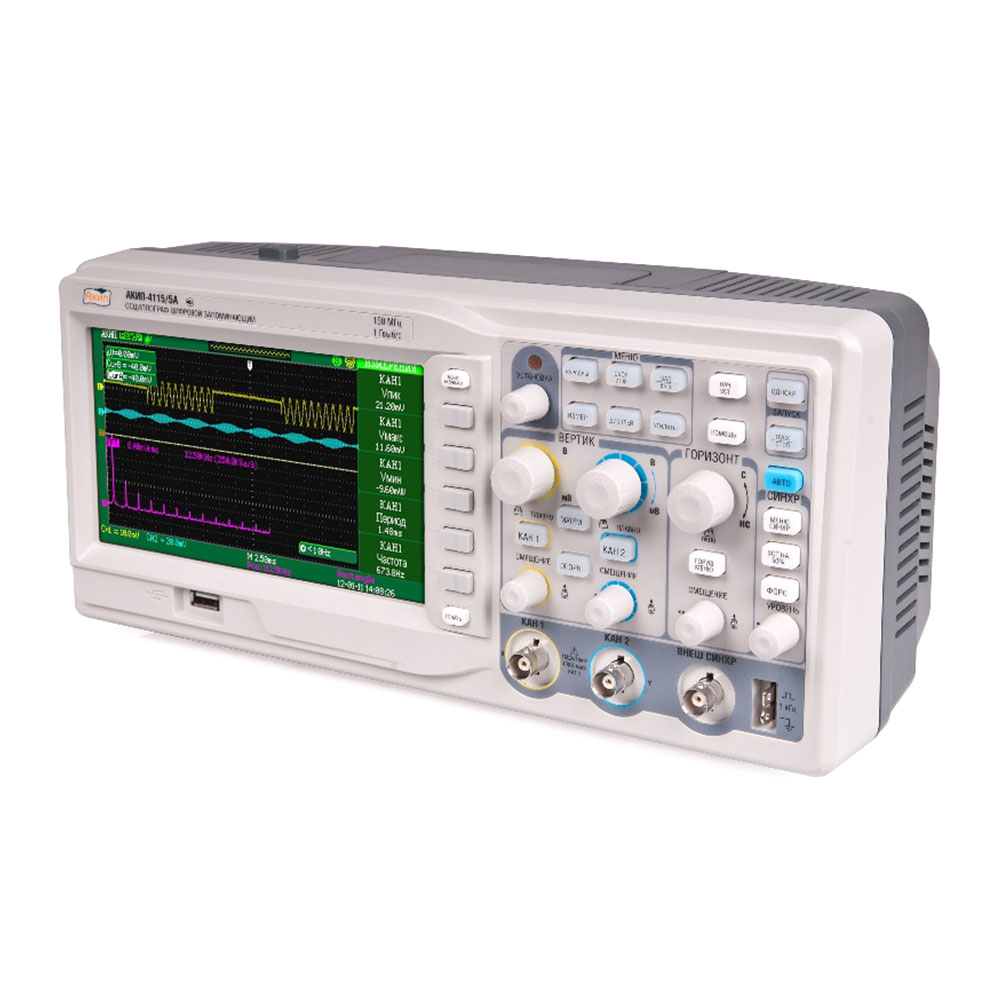

| Параметр | Значение |
|---|
| Канал вертикального отклонения |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ±3% |
| Время нарастания (не более) | 3,5 нс |
| Входной импеданс | 1 МОм/13 пФ |
| Макс. входное напряжение | 600 В пик-пик (х10); кат I |
| Связь по входу | открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения |
| Коэффициент развертки (Кразв.) | 2,5 нс - 50 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y |
| Синхронизация |
| Источники синхросигнала | каналы 1, 2, внешний |
| Режимы запуска развертки | автоколебательный, ждущий, однократный * |
| Виды синхронизации | по фронту, по заданным параметрам длительности импульса, ТВ-синхронизация, по скорости изменения, попеременный запуск (ALT) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | - 1 ГГц - 1 канал;
- 500 МГц - 2 канала |
| Эквивалентная частота дискретизации | 50 ГГц |
| Интерполяция | линейная, Sin X / X |
| Объем памяти на канал | - быстрая память: 20 кБ (40 кБ при объединении каналов);
- длинная память: 1 МБ (2 МБ при объединении каналов) |
| Режимы сбора данных | стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) |
| Курсорные измерения |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения |
| По вертикали | пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности |
| Интерфейс | на передней панели: USB для сохранения данных на задней панели: USB и LAN для дистанционного управления |
| Математика | сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | - сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля;
- регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения |
| Общие данные |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел) |
| Напряжение питания | - 100…240 В при частоте 45…65 Гц;
- 100…120 В при частоте 360…440 Гц
|
| Габаритные размеры | 323×136×157 мм |
| Масса | 2,5 кг |
