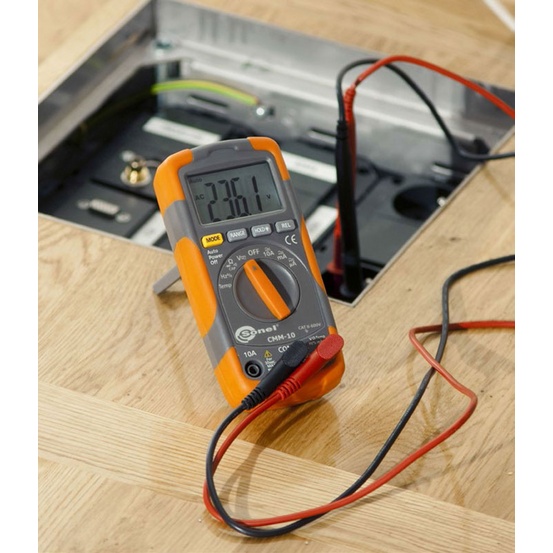

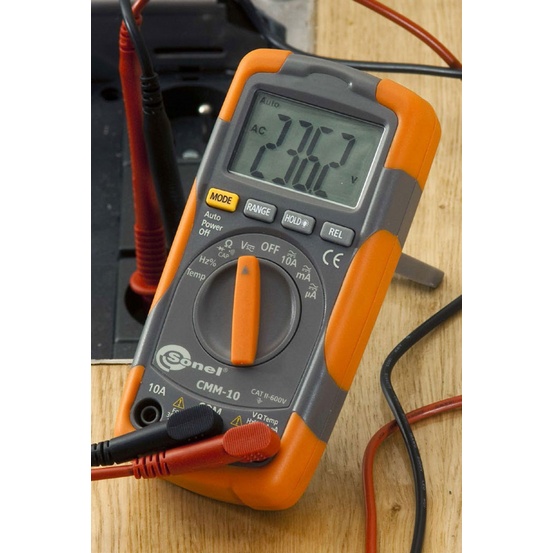

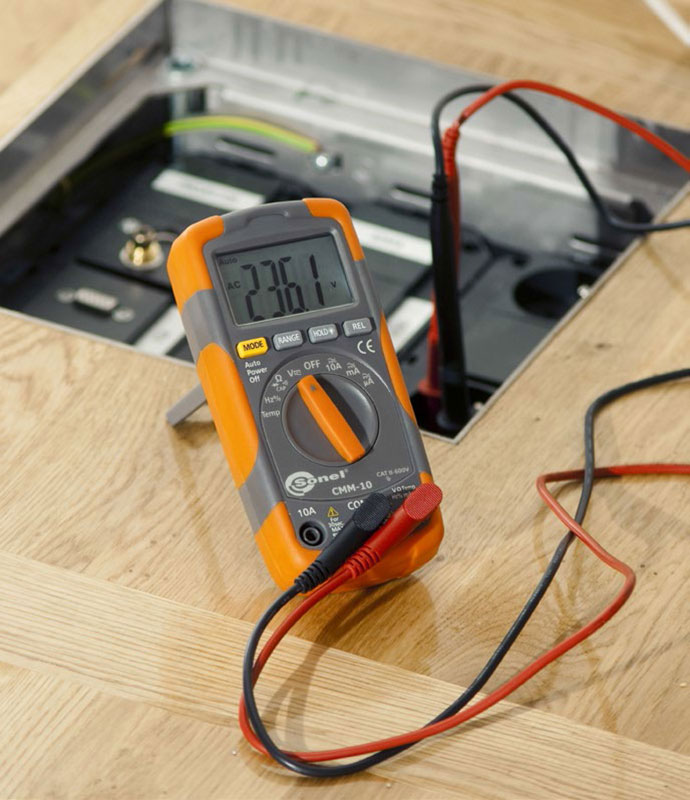

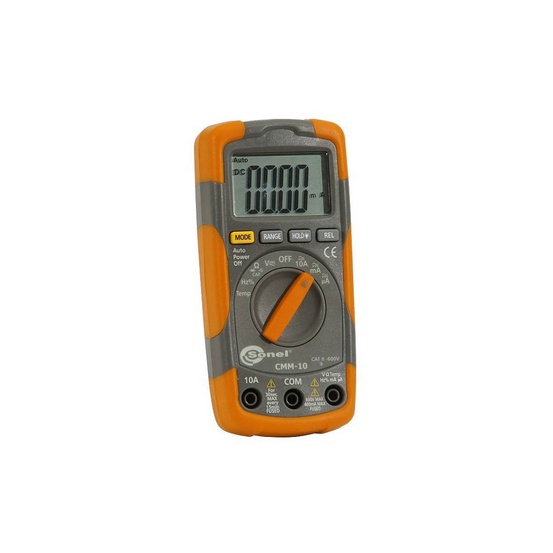

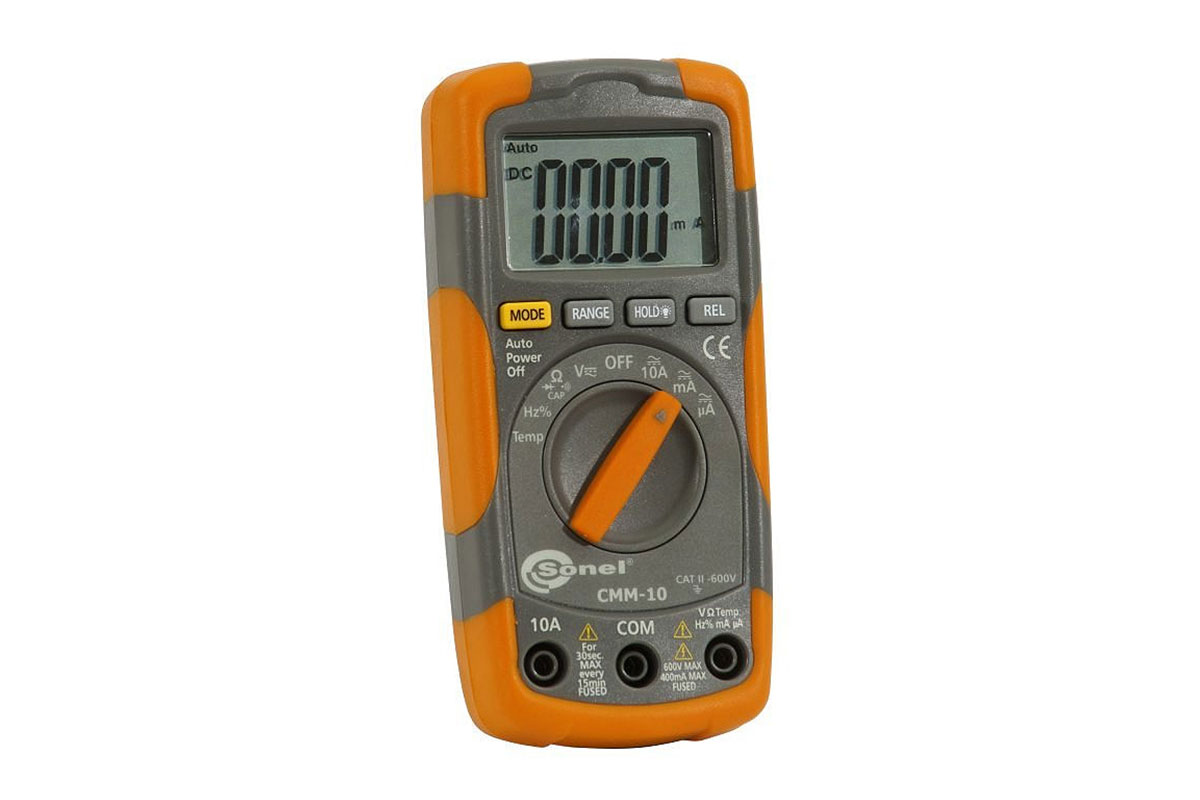

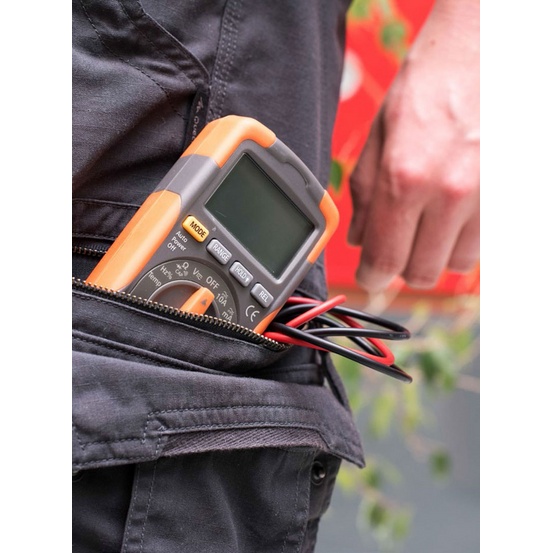

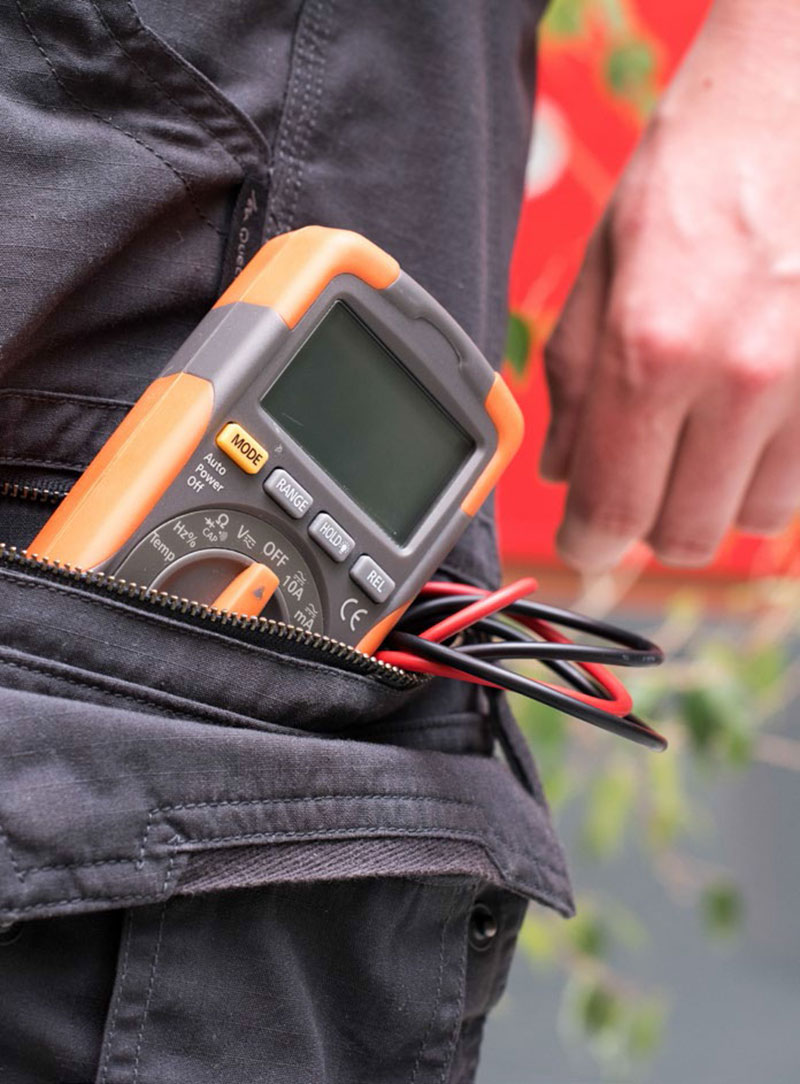

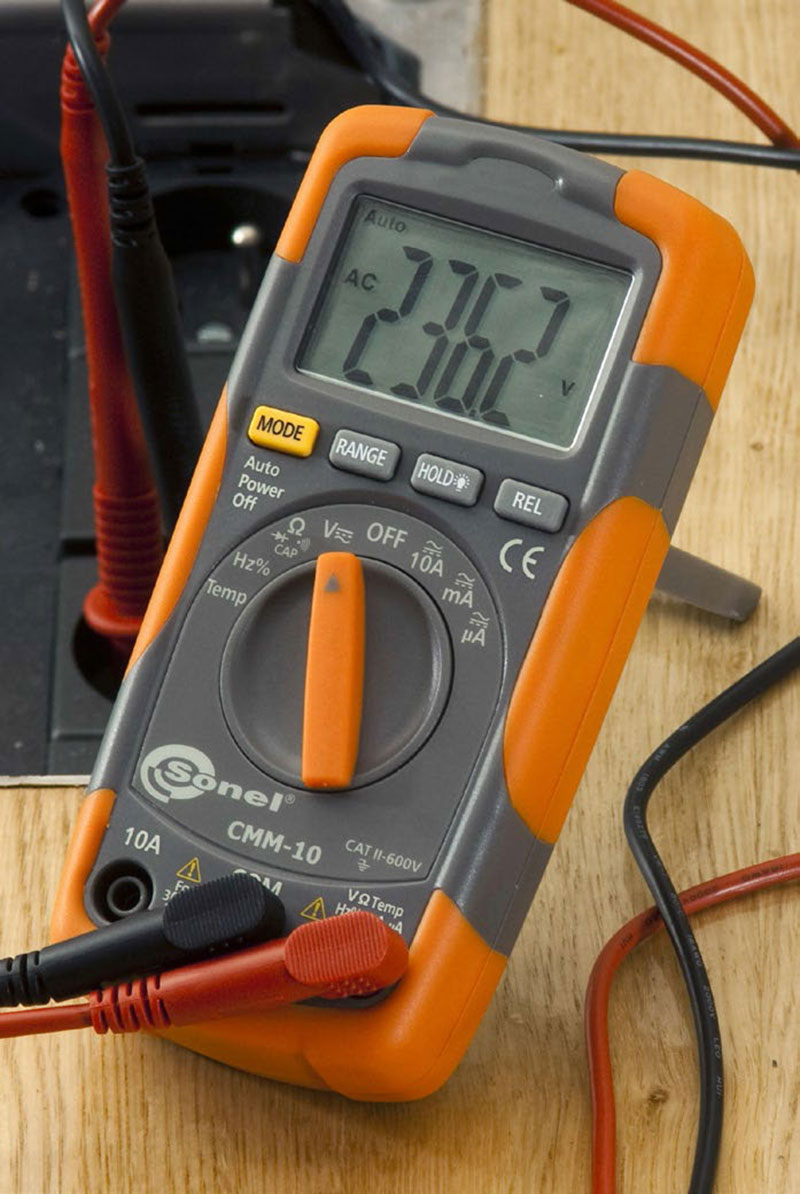

Мультиметр цифровой CMM-10

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики CMM-10

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.

Сокращение «е.м.р.» означает - единица младшего разряда.

Напряжение постоянного тока (DC)

Диапазон	Разрешение	Погрешность
400,0 мВ	0,1 мВ	± (0,5% и.в. + 2 е.м.р.)
4,000 В	0,001 В	± (1,2% и.в. + 2 е.м.р.)
40,00 В	0,01 В
400,0 В	0,1 В
600 В	1 В	± (1,5% и.в. + 2 е.м.р.)

Входное сопротивление 7,8 МОм

Напряжение переменного тока True RMS (AC)

Диапазон	Разрешение	Погрешность
400,0 мВ	0,1 мВ	± (1,5% и.в. + 70 е.м.р.)
4,000 В	0,001 В	± (1,2% и.в. + 3 е.м.р.)
40,00 В	0,01 В	± (1,5% и.в. + 3 е.м.р.)
400,0 В	0,1 В	± (1,5% и.в. + 3 е.м.р.)
600 В	1 В	± (2% и.в. + 4 е.м.р.)

Частотный диапазон от 50…400 Гц
Входное сопротивление 7,8 МОм

Постоянный ток (DC)

Диапазон	Разрешение	Погрешность
400,0 мкA	0,1 мкA	± (1% и.в. + 3 е.м.р.)
4000 мкA	1 мкA	± (1,5% и.в. + 3 е.м.р.)
40,00 мA	0,01 мA
400,0 мA	0,1 мA
4,000 А	0,001 А	± (2,5% и.в. + 5 е.м.р.)
10,00 A	0,01 A	± (2,5% и.в. + 5 е.м.р.)

Переменный ток True RMS (AC)

Диапазон	Разрешение	Погрешность
400,0 мкA	0,1 мкA	± (1,5% и.в. + 5 е.м.р.)
4000 мкA	1 мкA	± (1,8% и.в. + 5 е.м.р.)
40,00 мA	0,01 мA
400,0 мA	0,1 мA
4,000 А	0,001 А	± (3% и.в. + 7 е.м.р.)
10,000 A	0,01 A	± (3% и.в. + 7 е.м.р.)

Частотный диапазон от 50…400 Гц

Сопротивление

Диапазон	Разрешение	Погрешность
400,0 Ом	0,1 Ом	± (1,2% и.в. + 4 е.м.р.)
4,000 кОм	0,001 кОм	± (1% и.в. + 2 е.м.р.)
40,00 кОм	0,01 кОм	± (1,2% и.в. + 2 е.м.р.)
400,0 кОм	0,1 кОм
4,000 MОм	0,001 MОм
40,00 MОм	0,01 MОм	± (2% и.в. + 3 е.м.р.)

Ёмкость

Диапазон	Разрешение	Погрешность
40,00 нФ	0,01 нФ	± (5% и.в. + 7 е.м.р.)
400,0 нФ	0,1 нФ	± (3% и.в. + 5 е.м.р.)
4,000 мкФ	0,001 мкФ
40,00 мкФ	0,01 мкФ
100,0 мкФ	0,1 мкФ	± (5% и.в. + 5 е.м.р.)

Частота

Диапазон	Разрешение	Погрешность
5,000 Гц	0,001 Гц	± (1,5% и.в. + 5 е.м.р.)
50,00 Гц	0,01 Гц	± (1,5% и.в. + 5 е.м.р.)
500,0 Гц	0,1 Гц	± (1,2% и.в. + 3 е.м.р.)
5,000 кГц	0,001 кГц
50,00 кГц	0,01 кГц
500,0 кГц	0,01 кГц
5,000 МГц	0,001 МГц	± (1,5% и.в. + 4 е.м.р.)
10,00 МГц	0,01 МГц	± (1,5% и.в. + 4 е.м.р.)

Чувствительность: ≥ 8 В RMS

Коэффициент заполнения

Диапазон	Разрешение	Погрешность
0,1...99,0%	0,1%	± (1,2% и.в. + 2 е.м.р.)

Чувствительность: ≥ 8 В RMS
Длительность импульса: 100 µс – 100 мс,
Частота: 5 Гц до 150 кГц

Температура

Диапазон	Разрешение	Погрешность
-20…760 °C	1 °C	± (3% и.в. + 5°C)
-4…1400 °F	1 °F	± (3% и.в. + 9°F)

* погрешность термопары не учитывается.

Дополнительные технические характеристики
Питание
Питание измерителя	Батарея 9 В типа 6LR61
Категория электробезопасности	CAT II/600 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	0…50 ^oC при относительной влажности менее 70%
Диапазон температур при хранении	-20…60 ^oC при относительной влажности менее 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40
Нормальные условия для поверки	Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %
Размеры	138 x 68 x 37 мм
Масса	210 гр.
Дисплей	ЖКИ 5000 знаков
Высота над уровнем моря	˂ 2000 м
Тестирование диодов	I = 0,3 мA, U₀= 1, 5В DC
Целостность цепи	I<0,3мA, звуковая индикация R < 50 Ом
Индикация превышения диапазона	OL индикатор
Входное сопротивление	7,8 MОм (AC/DC)
Предохранитель	режим mA, µA: 0,5 A/250 V керамический FAST режим A: 10 A/250 V керамический FAST
Время бездействия до самоотключения	30 мин.
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014

Описание

Назначение и область применения CMM-10

Sonel CMM-10 – цифровой мультиметр, разработанный для измерения основных электрических величин. Удобный и высокоточный инструмент как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты IP40.

Функциональные возможности CMM-10

измерение напряжения постоянного и переменного тока до 600 В;
измерение силы постоянного и переменного тока до 10 А;
измерение электрического сопротивления;
измерение электрической ёмкости;
контроль целостности цепи (прозвонка);
тестирование диодов;
измерение частоты переменного тока и коэффициента заполнения;
измерение температуры;
функция измерения относительно опорного значения;
фиксация фактического результата измерения;
автоматический/ручной выбор диапазонов измерений;
подсветка дисплея.
