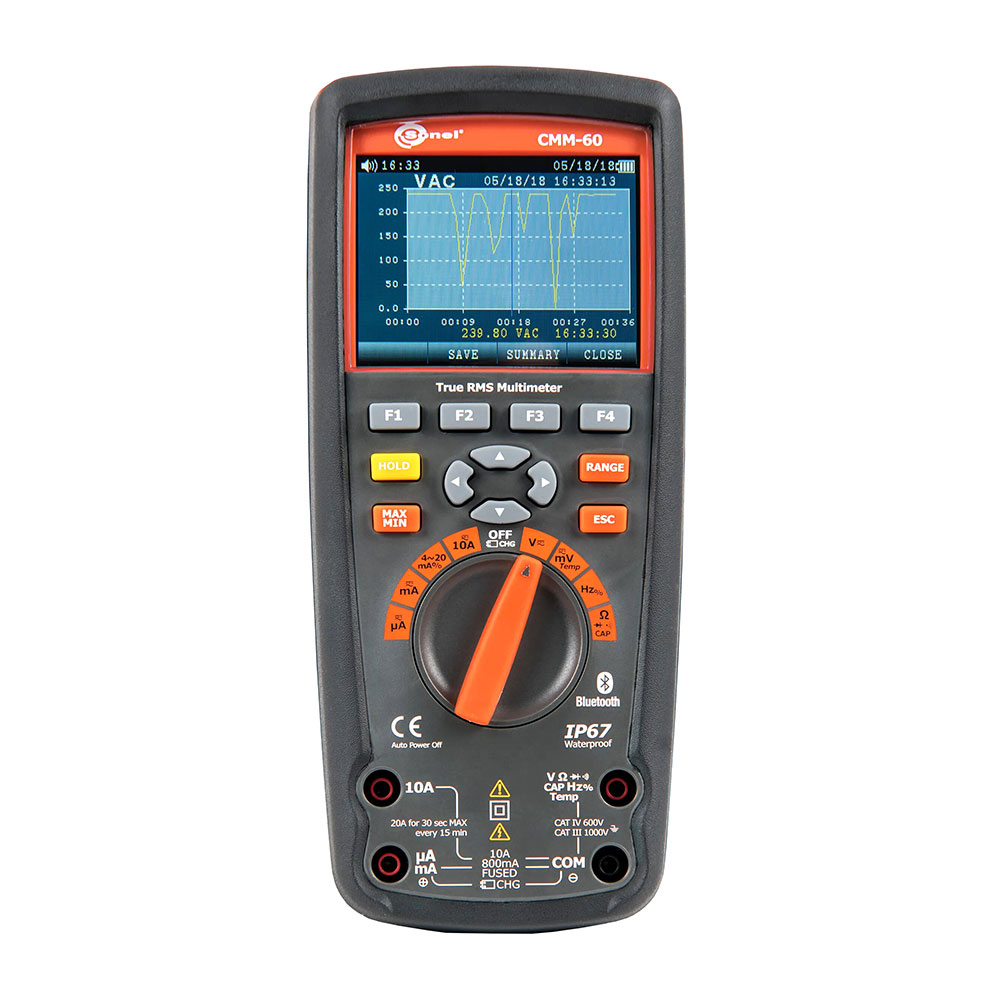

CMM-60 - мультиметр цифровой

Наличие по запросу

87780руб.

Оформить заказ

Характеристики мультиметра CMM-60

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.

Сокращение «е.м.р.» означает - единица младшего разряда.

Напряжение постоянного тока (DC)

Диапазон	Разрешение	Погрешность
50,000 мВ¹	0,001 мВ	± (0,05% и.в. + 20 е.м.р.)
500,00 мВ¹	0,01 мВ	± (0,025% и.в. + 5 е.м.р.)
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В	± (0,05% и.в. + 5 е.м.р.)
1000,0 В	0,1 В	± (0,1% и.в. + 5 е.м.р.)

¹ При использовании режима REL для компенсации смещения.

Входное сопротивление: > 10 МОм.
Защита от перегрузки: DC/AC 1000 В RMS.

Напряжение переменного тока True RMS (AC)

Диапазон частоты 50…59,9 Гц	Разрешение	Погрешность
50,000 мВ¹	0,001 мВ	± (0,3% и.в. + 25 е.м.р.)
500,00 мВ¹	0,01 мВ
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В
1000,0 В	0,1 В

¹ При использовании режима REL для компенсации смещения.

Диапазон частоты 60…999 Гц	Разрешение	Погрешность
50,000 мВ¹	0,001 мВ	± (0,5% и.в. + 25 е.м.р.)
500,00 мВ¹	0,01 мВ
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В
1000,0 В	0,1 В

¹ При использовании режима REL для компенсации смещения.

Диапазон частоты 1…5 кГц	Разрешение	Погрешность
50,000 мВ¹	0,001 мВ	± (3,0% и.в. + 25 е.м.р.)
500,00 мВ¹	0,01 мВ
5,0000 В	0,0001 В
50,000 В	0,001 В
500,00 В	0,01 В
1000,0 В	0,1 В

¹ При использовании режима REL для компенсации смещения.

Постоянный ток (DC)

Диапазон	Разрешение	Погрешность
500,00 мкA	0,01 мкA	± (0,1% и.в. + 20 е.м.р.)
5000,0 мкA	0,1 мкA
50,000 мA	0,001 мA
500,00 мA	0,01 мA	± (0,15% и.в. + 20 е.м.р.)
10,000 A	0,001 A	± (0,3% и.в. + 20 е.м.р.)

20 А в течение 30 секунд при ограниченной точности.

Переменный ток True RMS (AC)

Диапазон частоты 50…59,9 Гц	Разрешение	Погрешность
500,00 мкA	0,01 мкA	± (0,6% и.в. + 25 е.м.р.)
5000,0 мкA	0,1 мкA
50,000 мA	0,001 мA
500,00 мA	0,01 мA
10,000 A	0,001 A

Диапазон частоты 60…999 Гц	Разрешение	Погрешность
500,00 мкA	0,01 мкA	± (1,5% и.в. + 25 е.м.р.)
5000,0 мкA	0,1 мкA
50,000 мA	0,001 мA
500,00 мA	0,01 мA
10,000 A	0,001 A

Диапазон частоты 1…10 кГц	Разрешение	Погрешность
500,00 мкA	0,01 мкA	± (3,0% и.в. + 25 е.м.р.)
5000,0 мкA	0,1 мкA
50,000 мA	0,001 мA
500,00 мA	0,01 мA
10,000 A	0,001 A

Сопротивление

Диапазон	Разрешение	Погрешность
50,000 Ом¹	0,001 Ом	± (0,5% и.в. + 20 е.м.р.)
500,00 Ом¹	0,01 Ом	± (0,05% и.в. + 10 е.м.р.)
5,0000 кОм	0,0001 кОм
50,000 кОм	0,001 кОм
500,00 кОм	0,01 кОм	± (0,1% и.в. + 10 е.м.р.)
5,0000 МОм	0,0001 МОм	± (0,2% и.в. + 20 е.м.р.)
50,000 МОм	0,001 МОм	± (2% и.в. + 20 е.м.р.)

¹ При использовании режима REL для компенсации смещения.

Ёмкость

Диапазон	Разрешение	Погрешность
5,000 нФ¹	0,001 нФ	± (2% и.в. + 40 е.м.р.)
50,00 нФ¹	0,01 нФ
500,0 мкФ	0,1 мкФ
5,000 мкФ	0,001 мкФ
50,00 мкФ	0,01 мкФ
500,0 мкФ	0,1 мкФ	± (5% и.в. + 40 е.м.р.)
10,00 мФ	0,01 мФ	± (5% и.в. + 40 е.м.р.)

¹ При использовании режима REL для плёночных конденсаторов.

Частота

Диапазон	Разрешение	Погрешность
50,000 Гц	0,001 Гц	± (0,01% и.в. + 10 е.м.р.)
500,00 Гц	0,01 Гц
5,0000 кГц	0,0001 кГц
50,000 кГц	0,001 кГц
500,00 кГц	0,01 кГц
5,0000 МГц	0,0001 МГц
10,000 МГц	0,001 МГц

Чувствительность:

Минимальное значение эффективного напряжения 0,8 В при рабочем цикле от 20% до 80% и < 100 кГц.
Минимальное значение эффективного напряжения 5 В при рабочем цикле от 20% до 80% и > 100 кГц.

Измерение температуры

Диапазон	Разрешение	Погрешность
-50,0…1000,0°C	0,1°C	± (1,0% и.в. + 2,5°C)

Точность температурного датчика не учитывается.

Дополнительные характеристики мультиметра CMM-60

Параметр	Значение
Условия окружающей среды
Диапазон рабочих температур	5…40°C при относительной влажности макс. 80% до 31°C, с линейным уменьшением до 50% при 40°C
Диапазон температур при хранении	-20…60°C при относительной влажности менее 80%
Питание
Питание измерителя	- Li-Pol аккумулятор 7,4 В 2400 мАч; - встроенный аккумулятор CR2032
Категория электробезопасности	CAT IV/600 В
Общие данные
Класс защиты	двойная изоляция, согласно ГОСТ IEC 61010-1-2014, ГОСТ IEC 61557-1-2005
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP67
Нормальные условия для поверки	- температура окружающей среды: 23 ± 2°C; - влажность: 40…60%
Размеры	220x97x58 мм
Масса (без элементов питания)	не более 605 г
Дисплей	ЖКИ с подсветкой
Высота над уровнем моря	˂ 2000 м
Тестирование диодов	I = 0,9 мA, U₀ = 3,2 В DC
Целостность цепи	звуковая индикация R < 25 Ом, I < 0,35 мА
Индикация превышения диапазона	OL символ
Коэфф.пиковых значений	≤ 3 для диапазона до 500 В с линейным уменьшением до ≤ 1,5 при 1000 В
Время отклика для функции PEAK	> 1 мс
Входное сопротивление	> 10 MОм VAC > 9 МОм VDC
Память (результаты)	2000
Память (регистратор)	до 10000 отсчётов в зависимости от дискретизации.
Частота измерений	20 измерений в секунду
Предохранитель	режим mA, µA: 0,8A/1000V режим A: 10A/1000V
Время бездействия до автоматического выключения	5…60 мин
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014

Описание

Назначение и область применения мультиметра CMM-60

Мультиметр Sonel CMM-60 представляет собой усовершенствованную модель промышленных мультиметров серии CMM. Более 14 измерительных функций позволяют применять мультиметр в профессиональных сферах электроники и электроэнергетики.

Функциональные возможности:

измерение напряжения постоянного и переменного тока до 1000 В:

с возможностью отображения напряжения в дБ в режиме dB
с фильтрацией нижних частот (> 1 кГц)
отображение периодической и постоянной составляющей сигнала.

измерение силы постоянного и переменного тока до 10 А;
измерение токовой петли 4~20mA%;
измерение электрического сопротивления;
измерение электрической ёмкости;
контроль целостности цепи (прозвонка);
тестирование диодов;
измерение частоты переменного тока и коэффициента заполнения;
измерение температуры;
фиксация максимального/минимального и среднего значения измерения;
фиксация фактического результата измерения;
фиксация пиковых значений и коэффициента постоянного и переменного напряжения и тока продолжительностью более 1 мс;
автоматический/ручной выбор диапазонов измерений;
функция измерения относительно опорного значения;
регистрация сигналов;
память результатов измерения;
подсветка дисплея;
фонарик;
обмен данными с помощью мобильного приложения Sonel Multimeter Mobile на ОС Android;
функция автоматического выключения.
