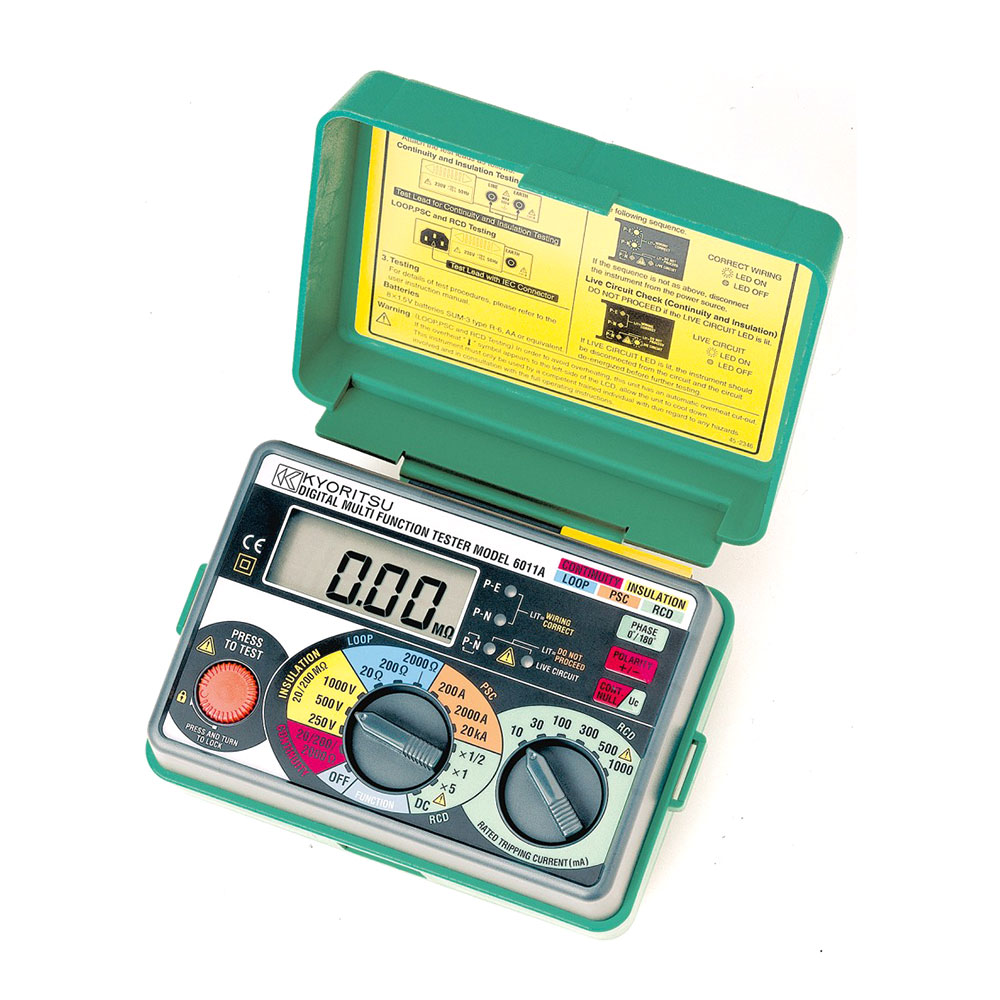

Измеритель параметров электробезопасности KEW Model 6011A

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики измерителя KEW Model 6011A

Параметр	Значение
Измерение сопротивления (целостности) цепи, прозвонка
Диапазоны измерений	20/200/2000 Ом (автоподстройка)
Напряжение разомкнутой цепи	>6 В
Ток короткого замыкания	>200 мА постоянного тока
Точность	±(1.5% измеренного значения + 3 ед.мл.р.)
Измерение сопротивления заземления
Диапазоны измерений	20 / 200 МОм (автоподстройка)
Испытательное напряжение	250 / 500 / 1000 В постоянного тока
Выходное напряжение разомкнутой цепи	250 В +40%, -0% 500 В +30%, -0% 1000 В +20%, -0%
Номинальный ток	>1 мА
Точность	± (1,5% измеренного значения + 3 ед.мл.р.)
Измерение полного сопротивления петли "Фаза-Ноль"
Номинальное напряжение	230 В +10%, -15% (50 Гц)
Диапазон измерения напряжения	100 - 250 В переменного тока (50 Гц)
Диапазоны измерения полного сопротивления	20 / 200 / 2000 Ом
Номинальный испытательный ток	25 А (диапазон 20 Ом); 15 мА (диапазон 200 Ом); 15 мА (диапазон 2000 Ом)
Точность	Диапазон 20 Ом: ± (3% измеренного значения +4 ед.мл.р.) Диапазон 200 Ом: ± (3% измеренного значения +8 ед.мл.р.) Диапазон 2000 Ом: ± (3% измеренного значения +4 ед.мл.р.)
Измерение ожидаемого (предполагаемого) тока короткого замыкания (ОТКЗ, PSC)
Номинальное напряжение	230 В переменного тока +10%, -15% (50 Гц)
Диапазоны измерения ожидаемого тока короткого замыкания	200 А (тестовый ток 15 мА), 2000 А (тестовый ток 25 А), 20 кА (тестовый ток 25 А)
Точность	Точность ОТКЗ (PSC), вычисляется из измеренного полного сопротивления петли "Фаза - Ноль" и измеренного напряжения
Измерение параметров устройств защитного отключения (УЗО)
Номинальное напряжение	230 В +10%, -15% (50 Гц)
Установки тока срабатывания	УЗО x 1/2: 10, 30, 100, 300, 500, 1000 мА УЗО x 1: 10, 30, 100, 300, 500, 1000 мА УЗО x 5: 10, 30, 100, 300 мА (на диапазоне x 5, максимальный ток 1 А)
Диапазон измерения времени срабатывания	УЗО x 1/2, x 1: 2000 мс УЗО fast (быстрое тестирование): 50 мс
Точность	Ток срабатывания: +10% -0% от тестового тока при напряжении сети 230 V Время срабатывания: ±(1% измереннного значения + 3 ед.мл.р)
Общее
Стандарты безопасности	IEC 61010-1 CAT III 300В Степень загрязнения 2 IEC 615557, IEC 60529 (IP54)
Источник питания	R6 или LR6 х 8
Размер (ДхШхГ)	130 х 183 х 100 мм
Вес	1100 г.

Описание

Назначение измерителя KEW Model 6011A

Многофункциональный измеритель Kyoritsu KEW Model 6011А может выполнять ПЯТЬ отдельных тестовых функций:

Измерение сопротивления изоляции.
Тестирование целостности цепи.
Измерение полного сопротивления петли "Фаза-Ноль".
Ожидаемый ток короткого замыкания (PSC, ОТКЗ).
Измерение параметров УЗО в полном соответствии с IEC 61557.

Особенности измерителя KEW Model 6011A

Световая индикация наличия напряжения в измеряемой цепи.
Индикация величины напряжения в сети при измерении сопротивления петли фаза - ноль.
Автоматическая разрядка электрических зарядов, сохранившихся в цепи после проведения измерений.
Индикация правильности подключения измерительных проводов к исследуемой цепи.
Автоматическое отключение прибора в случае перегрева внутренних схем.
Низкое значение тестового тока позволяет избежать срабатывания УЗО.
Позволяет тестировать УЗО, чувствительные к постоянному току.
Возможность рассчитать напряжение прикосновения.
Автоматически вычитает сопротивление соединительных проводов из результата измерения сопротивления проводников.
Автоматическое сохранение данных на дисплее до следующего Измерения.
Переключение полярности в режиме измерения сопротивления проводников.
Выбор начальной фазы тестового тока.
Низкий потребляемый ток.
Индикация разряда питающих батарей.
Автоматическое отключение прибора после окончания измерений.
Ремень и сумка для переноски прибора и принадлежностей.
