- Описание

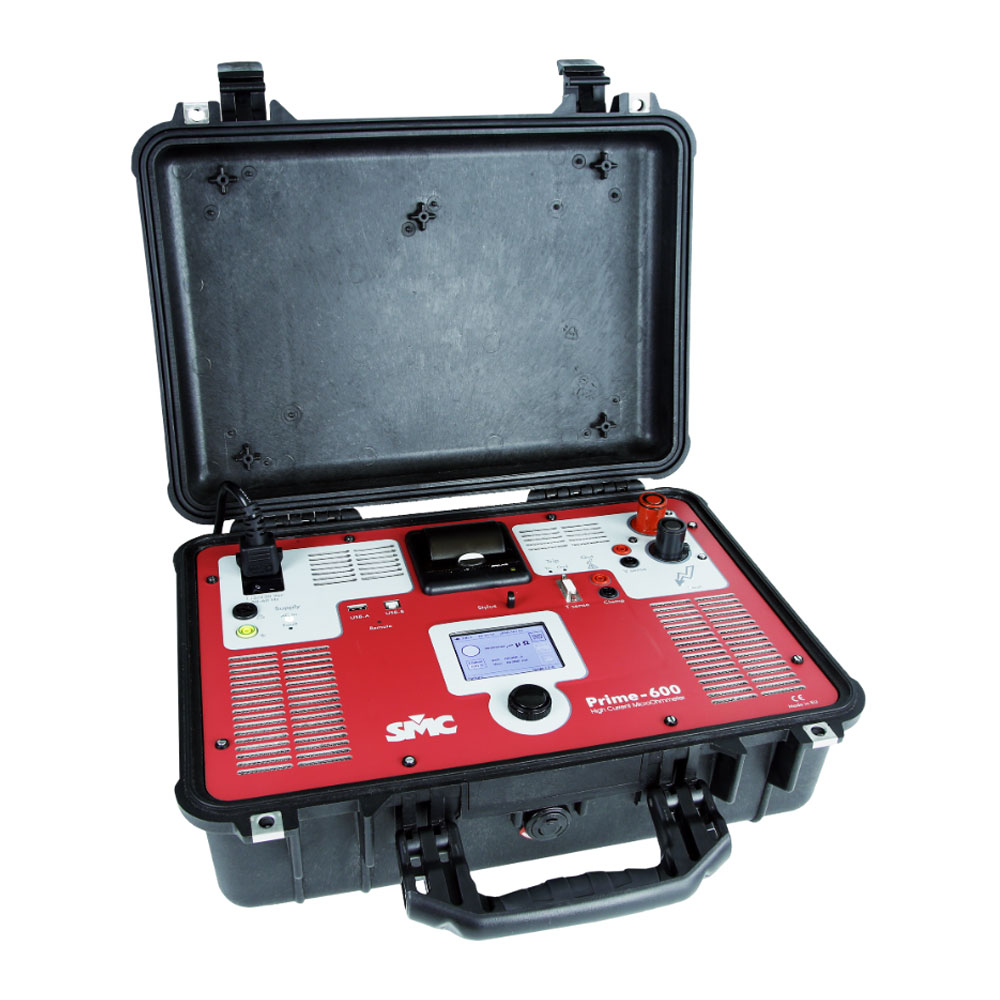

Назначение микроомметра PRIME-600
PRIME-600 - это микроомметр с выходным током 600 А, в котором реализованы самые последние технологии, например, это единственный в мире микроомметр с возможностью измерения динамического сопротивления.
- Измерение сопротивления контактов выключателей по стандартам ANSI C37.09-1979 (5.14), IEC 1208 и IEC 694 (6.4).
- Быстрая и эффективная диагностика состояния дугогасительных контактов в элегазовых и вакуумных выключателях.
- Тестирование шинных соединений, предохранителей, всех типов выключателей, контакторов, цепей электрооборудования и пр.
- Измерение сопротивления обмоток трансформаторов, двигателей, турбин.
- Оценка целостности переключателей, сварных стыков, заземлений, болтовых и паяных соединений и пр.
- Измерение временных характеристик - время отключения.
Измерение динамического сопротивления DRM, технология Dual Ground, измерение времени Отключения, ток до 600 А.
Описание микроомметра PRIME-600
В результате окисления, грязи, плохого соединения, возрастает сопротивление контактов и, как следствие, происходит увеличение температуры. Рост температуры может привести к серьезным повреждениям силового оборудования и потенциально опасен для окружающих людей.
PRIME-600 позволяет выявить данные проблемы заблаговременно и устранить их до появления неисправностей и повреждений.
Технология DUAL GROUND
PRIME-600 работает по технологии DUAL GROUND, т.е. может эффективно и безопасно измерять сопротивление объектов, заземленных с двух сторон. При этом ток утечки через кабель заземления измеряется специальными клещами и вычитается из конечного результата. Данная технология позволяет не отсоединять заземление тестируемого объекта; отсоединение заземления небезопасно и не всегда возможно. Оператору нужно только накинуть измерительные клещи на кабель заземления и подключить их к PRIME-600.
Технология DRM: измерение динамического сопротивления
Кроме отражения единственного измеренного значения сопротивления в мкОм, микропроцессор PRIME-600 может сделать серию сверхбыстрых и сверхточных измерений в момент срабатывания высоковольтного выключателя - результатом в таком случае будет график зависимости сопротивления от времени, показывающий изменение сопротивления в диапазоне нескольких миллисекунд. Данная технология позволяет мгновенно сделать заключение о состоянии дугогасительных контактов выключателя, что наиболее актуально для элегазовых и вакуумных выключателей, где доступ к контактам затруднен и визуальный осмотр требует существенных временных и материальных затрат.
Prime - TR: измерение временных характеристик
Опция Prime - TR позволяет синхронизировать старт записи измерения динамического сопротивления с сигналом внешнего напряжения. Обычно это напряжение катушки отключения высоковольтного выключателя.
Применение
Измерение времени, прошедшего между командой ОТКЛЮЧИТЬ и ее завершением автоматическим выключателем (т.е. время ОТКЛЮЧЕНИЯ).
Особенности микроомметра PRIME-600
- Предустановка выходного тока.
- Автоматическая проверка правильности подсоединения к объекту тестирования.
- Автоматическое размагничивание нагрузки после окончания тестирования.

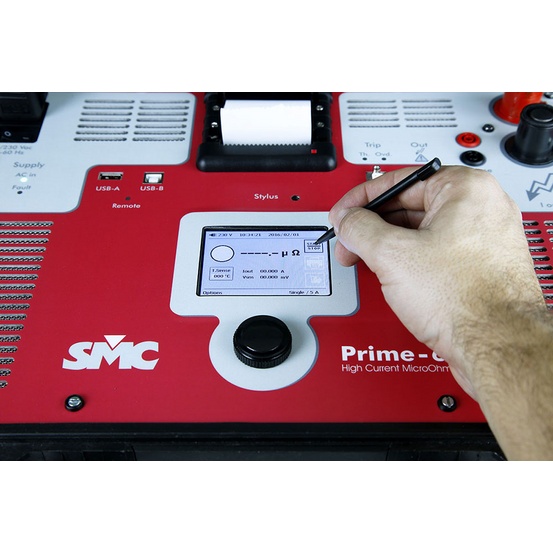

- Отображение результатов в графическом виде на сенсорном дисплее с зумом нужного сектора.

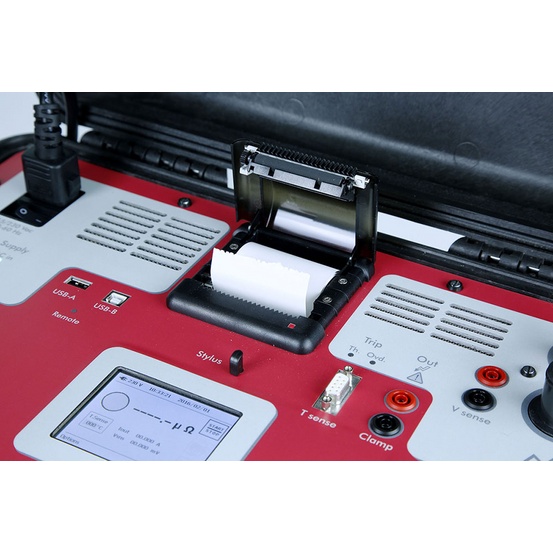

- Встроенный принтер для мгновенной распечатки результатов на месте.
- Сохранение результатов во внутренней памяти прибора или на USB.
- Программное обеспечение для составления отчетов в формате Microsoft Office.
- Бесплатное обновление прошивки.
