- Описание
4 прибора в одном корпусе: микроомметр, миллиомметр, килоомметр и термометр

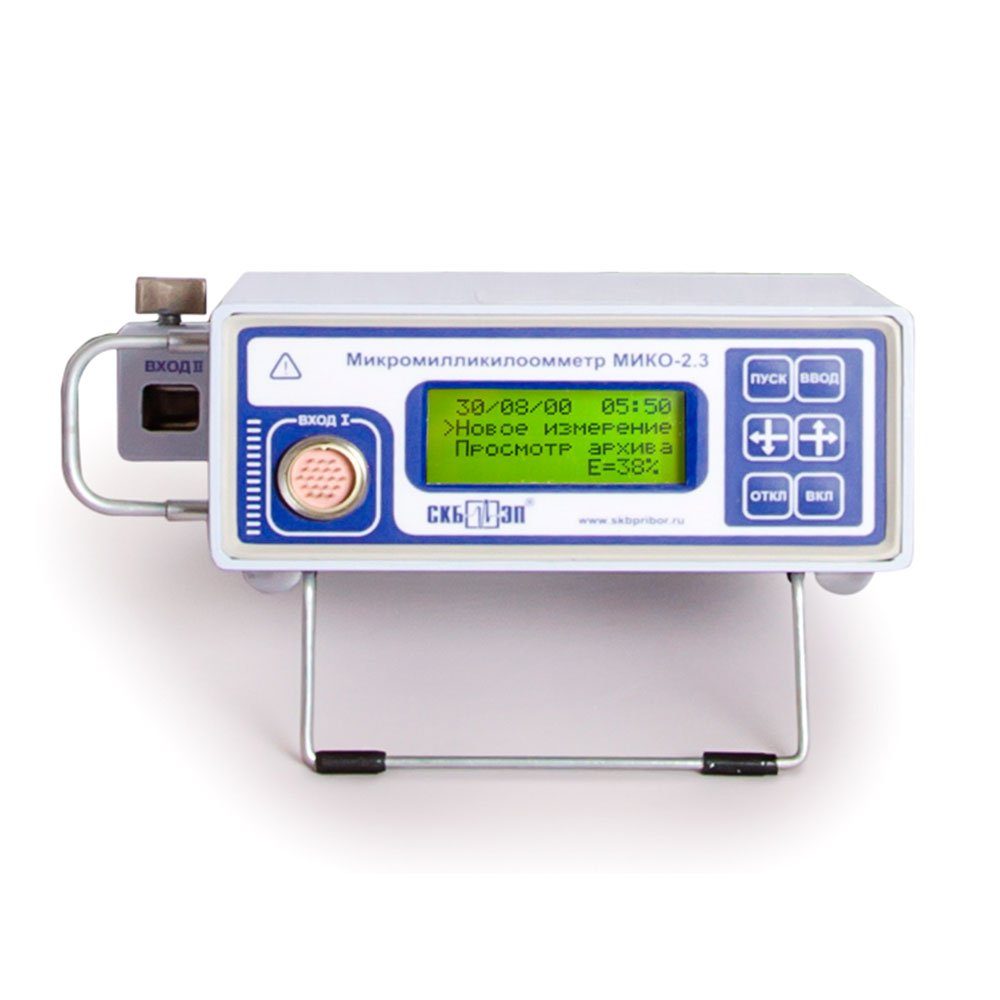

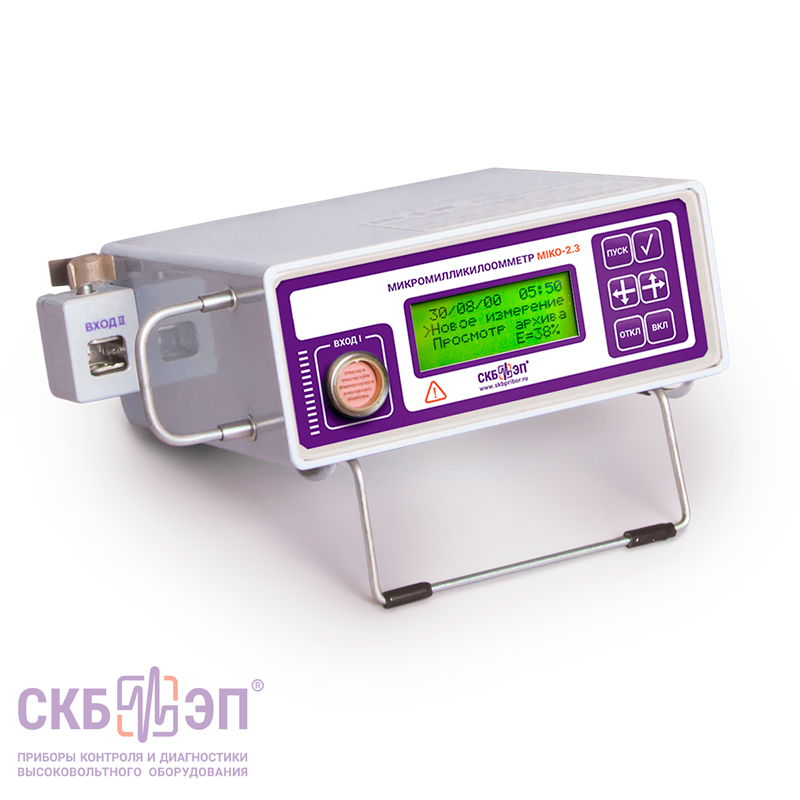

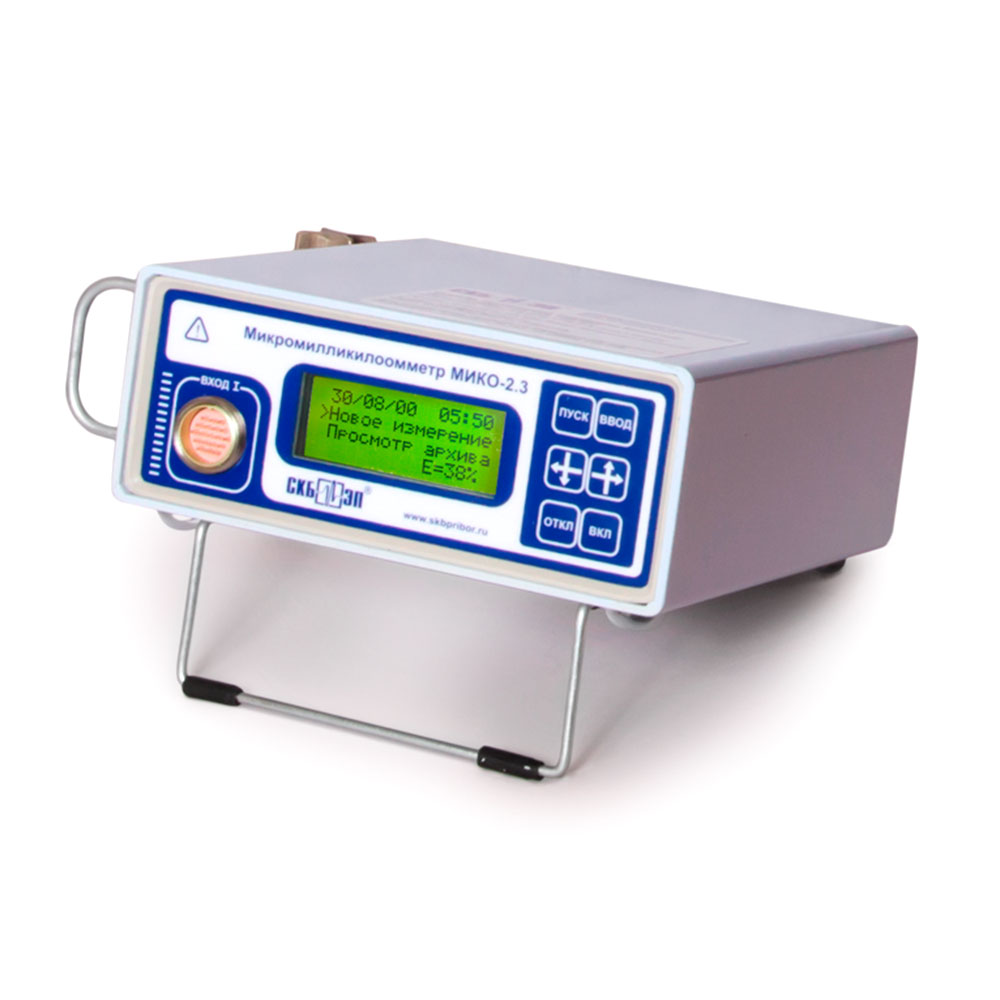

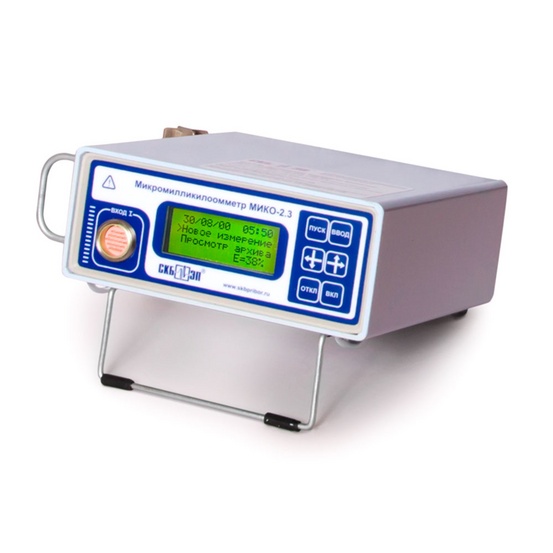

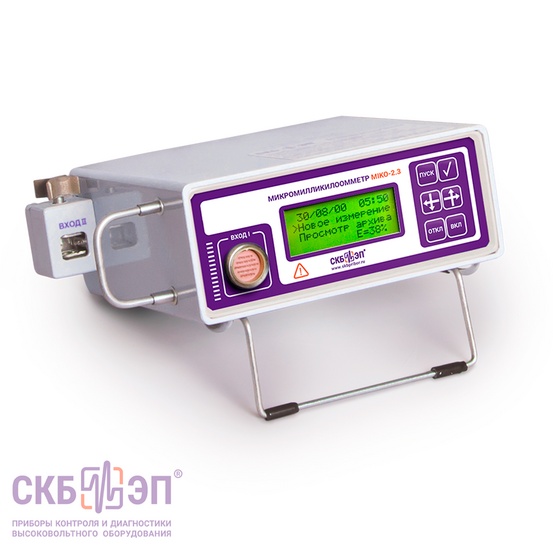

МИКО-2.3 является портативной мини-лабораторией, которая предназначена для измерения электрического сопротивления постоянному току и температуры различных частей электрооборудования, т.к. заключает в себя 4 прибора (режима): микроомметр, миллиомметр, килоомметр и термометр.
Охват всех задач измерения электрического сопротивления в электрооборудовании
Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3.
Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 Ω ÷ 105 Ω, а диапазон силы измерительных токов – от 10-3 до 600 А и более. Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр, а это значит, что Пользователю необходимо иметь в своём арсенале от 3 до 4 приборов, что не всегда удобно и выгодно. Ведь увеличение числа приборов - увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.
Режим микроомметр для измерения переходного сопротивлений на самом большом токе до 1000 А в диапазоне 0,1 μΩ ÷ 0,1 Ω
Режим микроомметр предназначен для измерения переходных сопротивлений в диапазоне 0,1 μΩ ÷ 0,1 Ω любых коммутационных аппаратов, а также разборных и неразборных контактных соединений.
Кроме того, данный режим позволяет учитывать особенности измерения с учетом трансформаторов тока (ТТ) в измерительной цепи:
- подрежим "ТТ-есть";
- подрежим "ТТ-нет";
- подрежим ТТ-есть, Тмакс.
Но основные требования к микроомметрам – это всё же обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.
МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2,7 кг выдает ток до 1000 А, а также работает от конденсаторной батареи.
В режиме микроомметра прибор имеет архив для сохранения 62 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.
Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".
Режим миллиомметр для измерения сопротивлений постоянному току в диапазоне 100 μΩ ÷ 1 kΩ
Режим миллиомметр предназначен для измерения электрического сопротивления постоянному току в диапазоне 100 μΩ ÷ 1 kΩ в цепях, содержащих индуктивность (трансформаторы, электромагниты, электродвигатели и т.п.).
Кроме того, здесь предусмотрено 2 под режима измерений - измерение сопротивления одиночной и трехфазной обмотки, что позволяет провести автоматические пересчеты.
МИКО-2.3 проводит автоматические пересчеты результатов измерений сопротивлений трехфазной обмотки и выводит следующие данные:
- расчет относительных отклонений сопротивлений линейных обмоток между собой;
- пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
- пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
- пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.
В режиме миллиомметра прибор имеет архив для сохранения 63 результатов со значениями измеренного сопротивления, который предназначен для хранения, просмотра, удаления результатов измерений, а также для их передачи на ПК.
Для передачи данных на ПК и ведения архива измерений используется кабель RS-232, специальный переходник (по заказу) и программа "МИКО архив измерений".
Режим килоомметр для измерения сопротивлений в диапазоне 0,1 kΩ ÷ 300 kΩ
Режим килоомметр предназначен для измерения сопротивлений балластных, шунтирующих, добавочных и иных резисторов с наведённым напряжением до 5 кВ, а также и без наведённого напряжения в в диапазоне 0,1 kΩ ÷ 300 kΩ.
Режим термометр для измерения температуры разных сред в диапазоне -20°С ÷ +120°С
Режим термометр предназначен для измерения температуры масла, воды, воздуха и других неагрессивных сред в диапазоне -20°С ÷ +120°С.
Автоматическая самонастройка к измеряемому объекту
Идентификация каждого из четырёх режимов происходит автоматически при подключении соответствующего измерительного кабеля.
Автономность аккумулятора, малые габариты и вес
Совокупность функциональных и массогабаритных параметров (150х190х75 мм, 2,7 кг) выводит МИКО-2.3 на лидирующие позиции, а вышеуказанные особенности и автономное питание (время заряда от 3 до 5 минут) обеспечивают полную независимость и высокую мобильность прибора на обширной территории подстанции или цеха.
Особенно это актуально для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.
Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.
Вариативная комплектация прибора
Одна из особенностей некоторых кабелей МИКО-2.3 это зажим типа "крокодил + струбцина" – это уникальная конструкция, которая не имеет аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.
Пожалуй, только у МИКО-2.3 представлен такой большой выбор измерительных кабелей с различными конструктивными особенностями, которые учитывают режим работы прибора, объекты диагностики, а также удобство эксплуатации и крепления:
- Измерительные кабели для режима микроомметр с зажимом типа "крокодил+струбцина" на ток до 1000 А, 900 А, 500 А и 200 А различной длины и веса;
- Измерительный кабель для режима микроомметр с двумя игольчатыми контактами;
- Измерительный кабель для режима микроомметр с одним игольчатым зажимом и одним "крокодил+струбцина";
- Измерительные кабели для режима миллиомметр с зажимами типа "крокодил+струбцина" или просто "крокодил" для трансформаторов до 500 кВ различной длины;
- Измерительные кабели для режима килоомметр с зажимами типа "крокодил+струбцина" различной длины.
