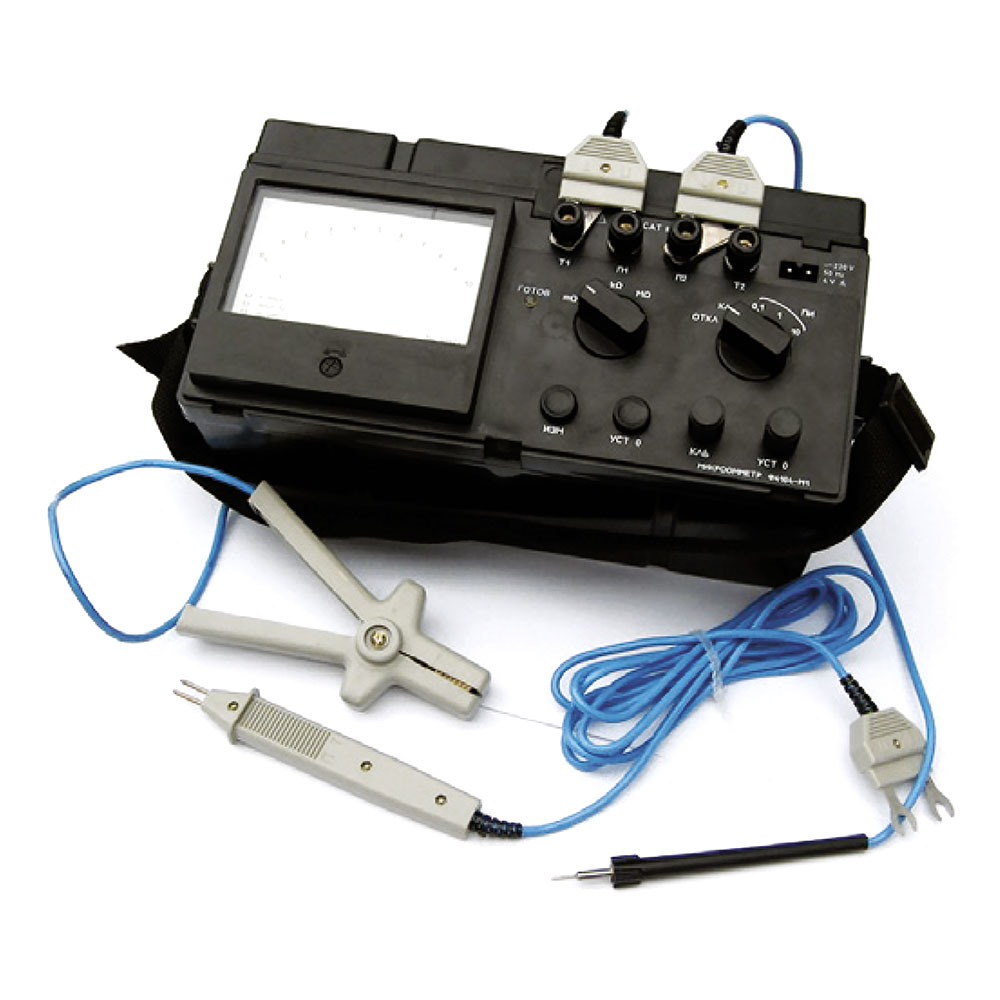

Ф4104-М1 - микроомметр многопредельный

Наличие по запросу

Цена по запросу

Оформить заказ

Метрологические характеристики микроомметра Ф4104-М1

Диапазон измерений	Ток в измеряемом сопротивлении, А		Длительность импульса измерительного тока, мс. не более
Диапазон измерений	Минимальные	Максимальные	Длительность импульса измерительного тока, мс. не более
0...100 мкОм; 0...1 мОм; 0...10 мОм	3	4	160
0...100 мОм; 0...1 Ом; 0...10 Ом	0,6	0,8	800
0...100 Ом; 0...1 кОм; 0...10 кОм	0,6·10^-3	0,8·10^-3	постоянный ток
1	0,6·10^-6	0,8·10^-6	постоянный ток

Характеристики микроомметра Ф4104-М1

Параметр	Значение
Классы точности: - на диапазоне 0-100 мкОм - на диапазонах 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом - на остальных диапазонах	4.0 2.5 1.5
Время установления рабочего режима, мин. не более	1
Продолжительность непрерывной работы, ч. не менее	8
Время перерыва до повторного включения, мин. не менее	5
Мощность, потребляемая от сети переменного тока, В·А, не более	4
Питание: - от химических источников постоянного тока (девять элементов АЗ73) напряжением, В - от внешнего источника переменного тока напряжением, В	от 10.5 В до 15 В 220 ± 22
Частота питающей сети, Гц	50 ± 0.5 или 60 ± 0.5
Рабочие условия применения: - диапазон рабочих температур, °С - относительная влажность при 30°С без конденсации, %	от -30 до +50 до 90
Габаритные размеры, мм не более	305х125х155
Масса, кг не более	2.3
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	1

Описание

Назначение микроомметра Ф4104-М1

Измерительный прибор микроомметр Ф4104-М1 предназначен для измерения сопротивления постоянному току.

Принцип действия микроомметра Ф4104-М1

Принцип действия микроомметра Ф4104 основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины. При измерении на диапазонах 0...100 мкОм, 0...1 мОм, 0...10 мОм, 0...100 мОм, 0...1 Ом, 0...10 Ом в качестве оперативного тока используется стабилизированный по амплитуде одиночный импульс, на остальных диапазонах - стабилизированный постоянный ток.

Микроомметр Ф4104-М1 состоит из блока питания, стабилизатора тока, измерительного усилителя с фильтром и генератора синхронизирующих импульсов. При питании прибора от сети входное напряжение понижается до 12...16 В и выпрямляется. Преобразователь напряжения выполнен на транзисторах по схеме с самовозбуждением и стабилизацией выходного напряжения. К выходным клеммам подключается измеряемое сопротивление.

Падение напряжения с измеряемого сопротивления поступает на вход измерительного усилителя, выполненного на операционных усилителях. Ток, протекающий через измеряемое сопротивление постоянный, поэтому падение напряжения на измеряемом сопротивлении прямо пропорционально величине измеряемого сопротивления. Для запоминания амплитуды одиночного импульса, когда в качестве оперативного тока используется одиночный импульс, служит запоминающая емкость, которая коммутируется электронным ключом.

Калибровка измерительного усилителя микроомметра Ф4104-М1 осуществляется при помощи переменного резистора КЛБ, при этом на измерительный усилитель поступает сигнал с образцовых резисторов.
