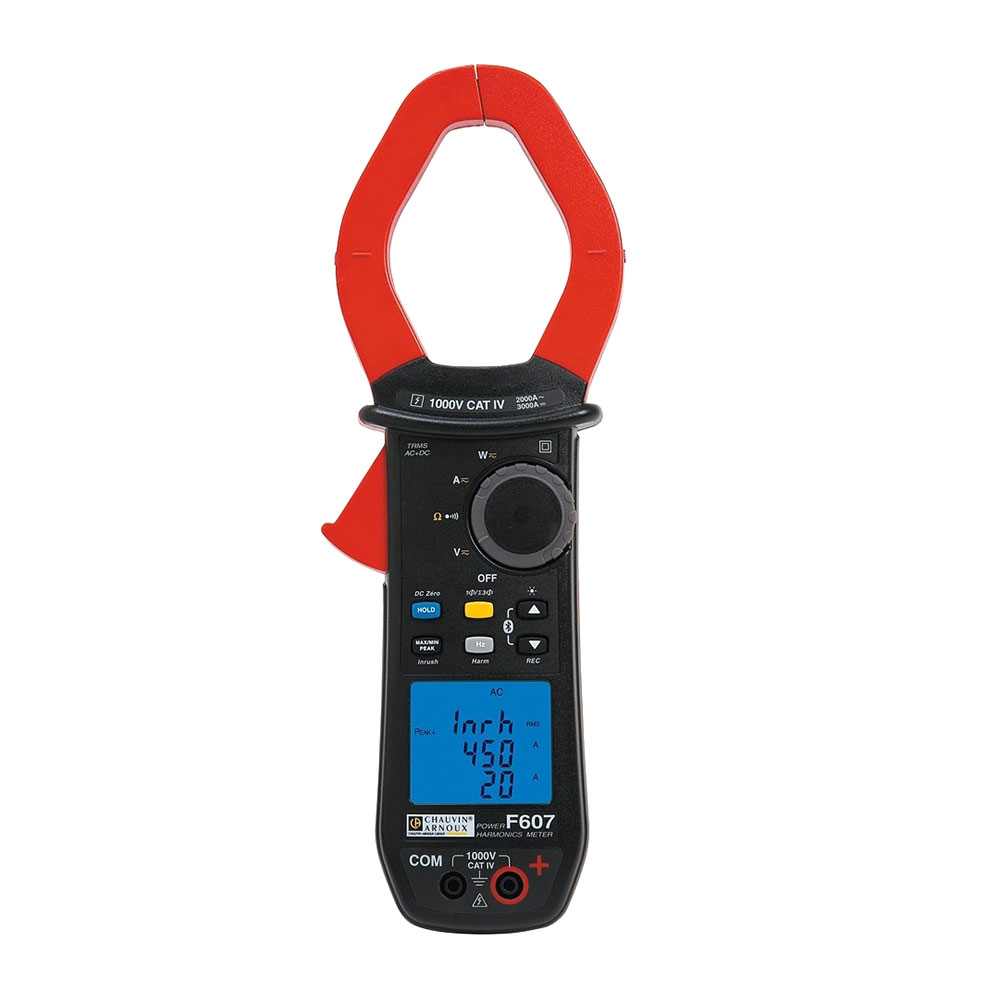

Токоизмерительные клещи F607

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики клещей F607

Параметр	Значение
Диапазон измерений силы переменного тока (частота 45-65 Гц)	от 0,15 до 99,99 А; от 100,0 до 999,9 А; от 1000 до 2000 А
Пределы допускаемой абсолютной погрешности измерения силы переменного тока	± (0,01 Хизм. + 10 е.м.р.); ± (0,01 Хизм. + 3 е.м.р.); ± (0,015 Хизм. + 3 е.м.р.)
Диапазон измерений силы постоянного тока	от 0,00 до 99,99 А; от 100,0 до 999,9 А; от 1000 до 2000 А; от 2000 до 2500 А; от 2500 до 3000 А
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока	± (0,01 Хизм. + 10 е.м.р.); ± (0,01 Хизм. + 3 е.м.р.); ± (0,015 Хизм. + 3 е.м.р.); ± (0,025 Хизм. + 3 е.м.р.); ± (0,035 Хизм. + 3 е.м.р.)
Диапазон измерений напряжения переменного тока	от 0,15 до 99,99 В; от 100 до 1000 В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока	± (0,01 Хизм. + 3 е.м.р.)
Диапазон измерений напряжения постоянного тока	от 0,00 до 99,99. В; от 100 до 1000 В
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока	± (0,01 Хизм. + 3 е.м.р.)
Частота	от 5 Гц до 20 кГц
Пределы допускаемой абсолютной погрешности измерения частоты	± (0,004 Хизм. + 1 е.м.р.)
Диапазон измерений электрического сопротивления	от 0,1 Ом до 99,99 кОм
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления	± (0,01 Хизм. + 3 е.м.р.)
Диапазон измерений активной мощности	от 0 Вт до 9999 Вт; от 10 до 3000¹⁾ кВт
Пределы допускаемой абсолютной погрешности измерения активной мощности	для постоянного тока в диапазоне от 0 до 9999 Вт: - до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.); - от 2000 до 2500 А: ± (0,035 Хизм. + 10 е.м.р.); - от 2500 до 3000 А: ± (0,045 Хизм. + 10 е.м.р.) для постоянного тока в диапазоне от 10 до 3000 кВт: - до 1000 А: ± (0,02 Хизм. + 3 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 3 е.м.р.); - от 2000 до 2500 А: ± (0,035 Хизм. + 3 е.м.р.); - от 2500 до 3000 А: ± (0,045 Хизм. + 3 е.м.р.) для переменного тока в диапазоне от 0 до 9999 Вт: - от 1000 А: ± (0,02 Хизм. + 10 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.) для переменного тока в диапазоне от 10 до 2000 кВт: - до 1000 А: ± (0,02 Хизм. + 3 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 3 е.м.р.)
Диапазон измерений реактивной мощности	от 5 до 9999 вар; от 10 до 2000 квар
Пределы допускаемой абсолютной погрешности измерения реактивной мощности	в диапазоне от 5 до 9999 вар: - до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.) в диапазоне от 10 до 2000 квар: - до 1000 А: ± (0,02 Хизм. + 3 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 3 е.м.р.)
Диапазон измерений полной мощности	от 5 до 9999 В∙A; от 10 до 2000 кВ∙А
Пределы допускаемой абсолютной погрешности измерения полной мощности	в диапазоне от 5 до 9999 В∙А: - до 1000 А: ± (0,02 Хизм. + 10 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 10 е.м.р.). в диапазоне от 10 до 2000 кВ∙А: - до 1000 А: ± (0,02 Хизм. + 3 е.м.р.); - от 1000 до 2000 А: ± (0,025 Хизм. + 3 е.м.р.)
Диапазон измерений коэффициента мощности	от 0 до + 1,00
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности	± (0,02 Хизм. + 3 е.м.р.)
Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники)	от 0 до 100%
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока	при значении уровня более 10% и n<13: ± (0,05 Хизм. + 2 е.м.р.); при значении уровня более 10% и n>13: ± (0,1 Хизм. + 2 е.м.р.); при значении уровня менее 10% и n<13: ± (0,1 Хизм. + 2 е.м.р.); при значении уровня менее 10% и n>13: ± (0,15 Хизм. + 2 е.м.р.)
Диапазон измерений суммарного коэффициента нелинейных искажений (THD)	от 0,0 до 100,0%
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD)	для напряжения: ± (0,05 Хизм. + 2 е.м.р.); для силы тока: ± (0,05 Хизм. + 5 е.м.р.)
Электрическое питание	4 батареи типа АА напряжением 1,5 В
Диаметр захвата, мм	48
Габаритные размеры, мм (длинаширинавысота)	296x111x41
Масса, кг	0,64
Нормальные условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха,%	23 ± 2 от 45 до 75
Рабочие условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха,%	от -20 до +55 до 90

где Хизм. – измеренное значение величины;
е.м.р. – единица младшего разряда;
¹⁾ – для мощности переменного тока верхний предел измерений 2000 кВт.

Описание

Назначение клещей F607

Клещи электроизмерительные серии F60x предназначены для:

Измерения силы переменного и постоянного тока без разрыва измерительной цепи.
Измерения напряжения переменного и постоянного тока.
Измерения частоты.
Измерения электрического сопротивления постоянному току.
Измерения температуры (с помощью термопары типа «К»).
Измерения активной, реактивной, полной мощности.
Измерения коэффициента мощности.
Измерения коэффициентов n-х гармонических составляющих напряжения и тока.
Измерения суммарного коэффициента нелинейных искажений (THD).

Описание клещей F607

Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.

Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных величин производится с помощью отдельных измерительных входов. Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Управление процессами измерений осуществляется встроенным микропроцессором.

Результаты измерений отображаются на ЖК-дисплее, имеющем шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.

Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.

Результаты измерений сохраняются во внутренней памяти прибора.

Токоизмерительные клещи серии F60x разработаны для низковольтных систем высокой мощности. Идеальны для энергетиков, работников химической и нефтегазовой промышленности, металлургии, транспорта.
