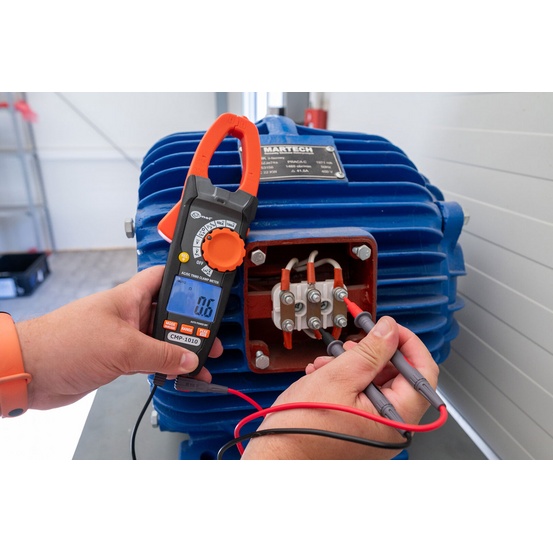

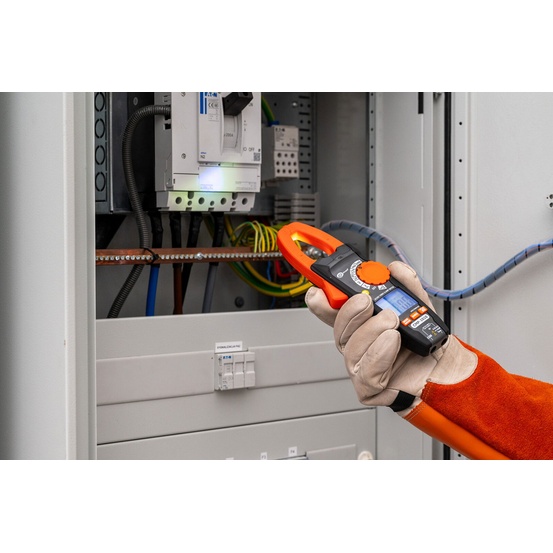

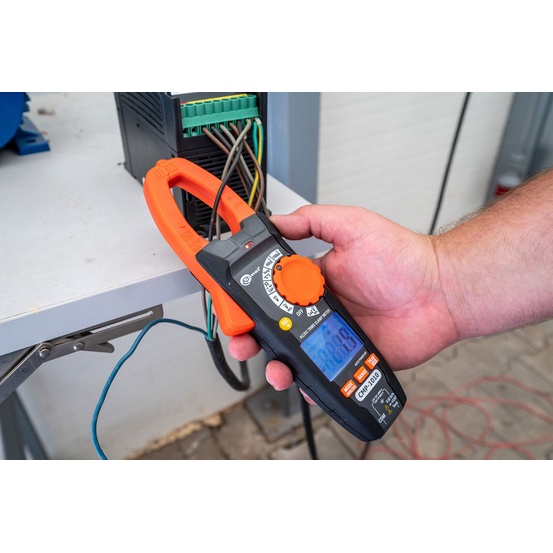

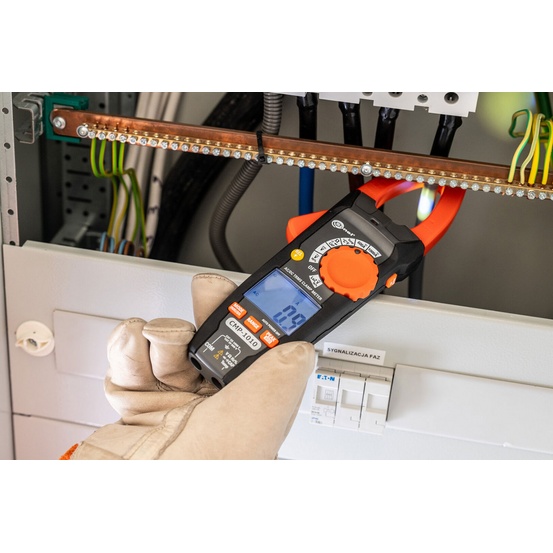

СМP-1010 - клещи электроизмерительные

Наличие по запросу

30030руб.

Оформить заказ

Характеристики клещей СМP-1010

Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность	Входное сопротивление
600,0 мВ	0,1 мВ	± (0,5% и.в.+ 5 е.м.р)	10 МОм
6,000 В	0,001 В	± (1,5% и.в.+ 2 е.м.р)
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность	Входное сопротивление
6,000 В	0,001 В	± (1,5% и.в.+ 5 е.м.р)	10 МОм
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В

Значения напряжения определены в границах от 10 до 100% диапазона.
Диапазон частоты: 50…1000 Гц.
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Измерение LoZ

Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	± (3,0% и.в.+ 40 е.м.р)	300 кОм
60,00 В	0,01 В
300,0 В	0,1 В

Значения напряжения определены в границах 10…100% диапазона.
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Переменный ток (True RMS)

Диапазон	Разрешение	Основная погрешность
600,0 A	0,1 A	± (2,5% и.в. + 8 е.м.р)
1000 А	1 A	± (2,8% и.в. + 8 е.м.р)

Значения силы тока определены в границах от 10 до 100% диапазона;
Диапазон частоты: 50…60 Гц;
Защита от перегрузки 1000 А.

Постоянный ток

Диапазон	Разрешение	Основная погрешность
600,0 A	0,1 A	± (2,5% и.в. + 8 е.м.р)
1000 А	1 A	± (2,8% и.в. + 5 е.м.р)

Защита от перегрузки 1000 А.

Сопротивление

Диапазон	Разрешение	Основная погрешность
600,0 Ом	0,1 Ом	± (1,0% и.в. + 4 е.м.р)
6,000 кОм	0,001 кОм	± (1,5% и.в. + 2 е.м.р)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм	± (2,5% и.в. + 3 е.м.р)
60,00 MОм	0,01 MОм	± (3,5% и.в. + 5 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Ёмкость

Диапазон	Разрешение	Основная погрешность
60,00 нФ	0,01 нФ	± (4,0% и.в. + 20 е.м.р)
600,0 нФ	0,1 нФ	± (3,0% и.в. + 5 е.м.р)
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	0,001 мФ	± (5,0% и.в. + 5 е.м.р)
60,00 мФ	0,01 мФ	± (5,0% и.в. + 8 е.м.р)
100,0 мФ	0,1 мФ	± (5,0% и.в. + 15 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Температура

Диапазон	Разрешение	Основная погрешность
-20,0...1000°C	0,1 или 1°C	± (3,0% и.в. + 5°C)
-4,0...1832°F	0,1 или 1°F	± (3,0% и.в. + 9°F)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Погрешность температурного зонда не учитывается.

Частота

Диапазон	Разрешение	Основная погрешность
99,999 Гц	0,001 Гц	± (1,2% и.в. + 5 е.м.р)
99,99 Гц	0,01 Гц
999,9 Гц	0,1 Гц
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Чувствительность: > 5 В RMS при рабочем цикле 20…80% и < 100 кГц.

Коэффициент заполнения импульса

Диапазон	Разрешение	Основная погрешность
10,0...90,0%	0,1%	± (1,2% и.в. + 2 е.м.р)

Амплитуда импульса: ≥ 5 В.
Ширина импульса: 0,1…100 мс.
Частота: 40 Гц…10 кГц.

Дополнительные технические характеристики

Параметр	Значение
Питание
Питание измерителя	батарея 1,5 В типа LR03 (ААА) 3 шт.
Категория электробезопасности	CAT IV/600 В CAT III/1000 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	5…40°C при относительной влажности < 80%
Диапазон температур при хранении	-20…60°C при относительной влажности < 80%
Общие характеристики
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP30
Нормальные условия для поверки	- температура окружающей среды: 23°C ± 2°C; - влажность: 40…60%
Размеры	250x90x40 мм
Масса	329 г (с элементами питания)
Дисплей	ЖКИ с подсветкой 4-х значный
Высота над уровнем моря	≤ 2000 м
Зев клещей	35 мм
Тестирование диодов	I=0,3 мA, U₀˂3,2 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 0,5 мА
Индикация превышения диапазона	OL
Индикация разряда батареи	есть
Частота измерений	2 изм./сек.
Входное сопротивление V AC/DC - LoZ	10 MОм / 300 кОм
Диапазон бесконтактного индикатора переменного напряжения	100…1000 В (50/60 Гц)
Диапазон измерения частоты AC	50…400 Гц
Время отклика для функции PEAK	1 мс
Функция INRUSH: - время дискретизации - время интеграции - чувствительность	48 Гц (RMS), 400 кГц (часы) 100 мс > 3 А AC
Время автоотключения	30 мин.
Датчик температуры	термоэлектрический зонд типа К
Класс защиты	двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

Описание

Назначение и область применения клещей СМP-1010

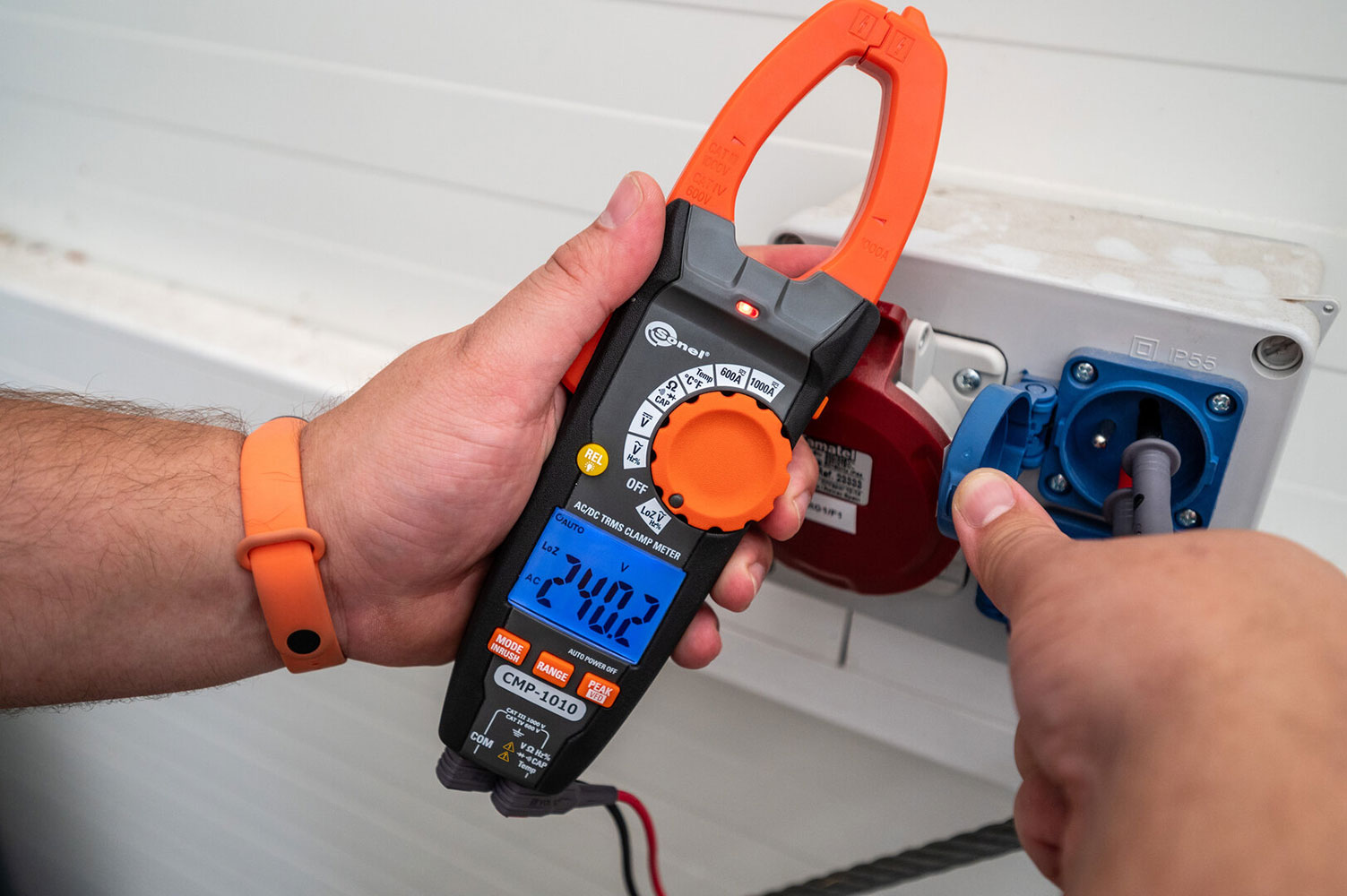

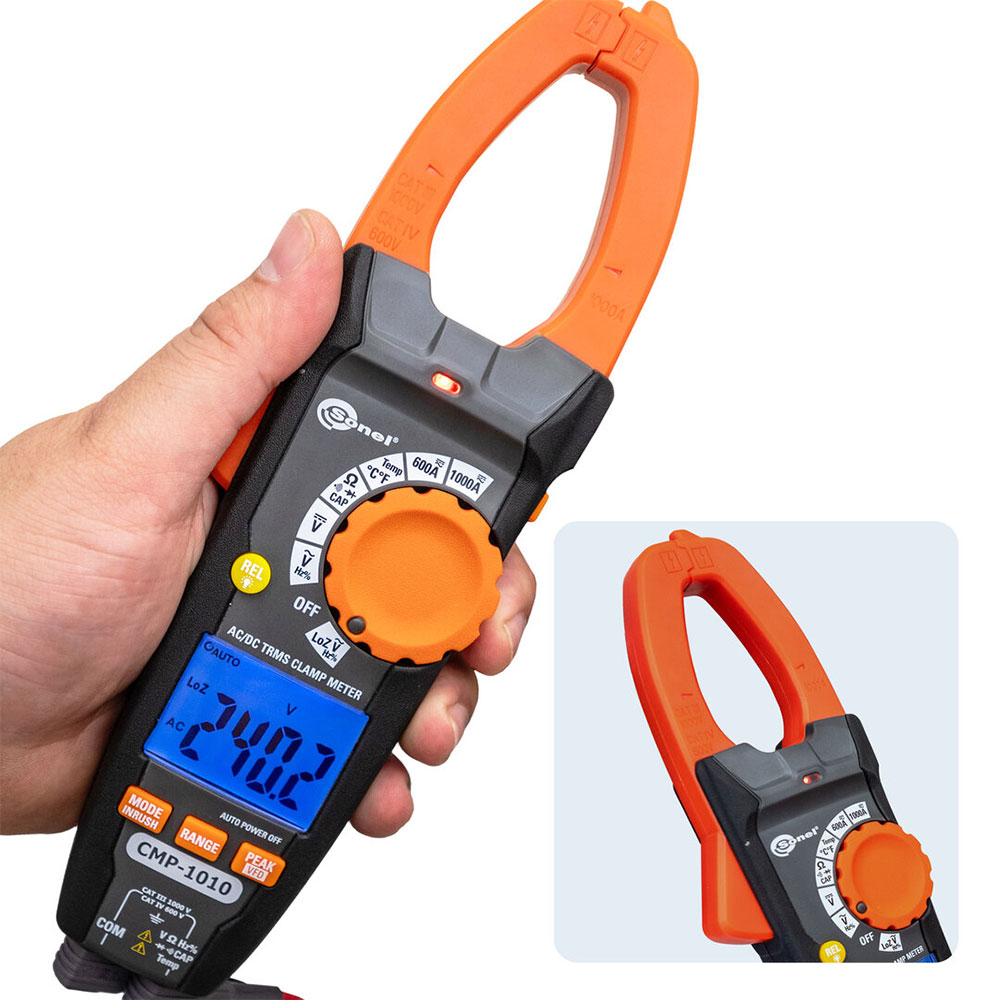

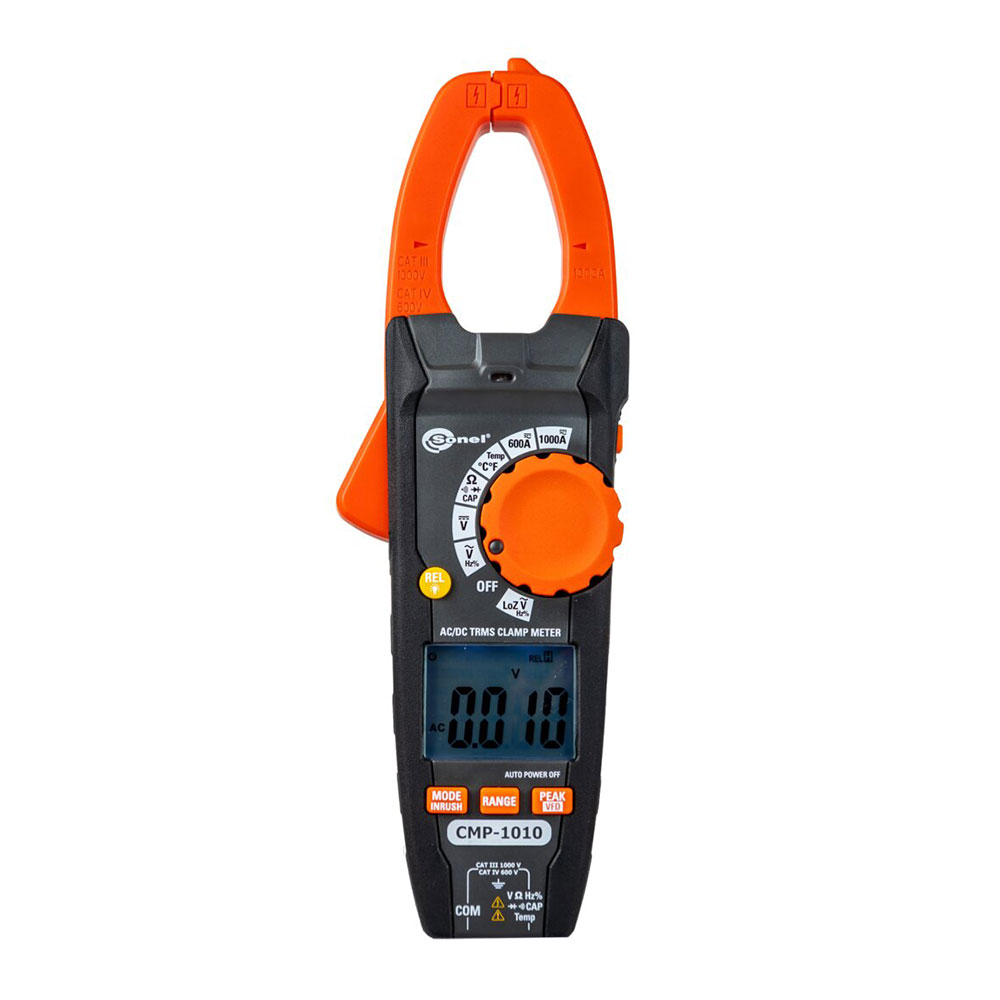

Клещи электроизмерительные Sonel CMP-1010 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 35 мм.

Функциональные возможности клещей СМP-1010

Измерение постоянного/переменного тока до 1000 А (True RMS);
Режим измерения пусковых токов (время интегрирования 100 мс);
Измерение напряжения постоянного/переменного тока до 1000 В (True RMS);
Бесконтактная индикация наличия напряжения переменного тока;
Измерение сопротивления;
Измерение емкости;
Измерение температуры;
Измерение частоты;
Тестирование диодов;
Контроль целостности электрических соединений;
Фонарик.
