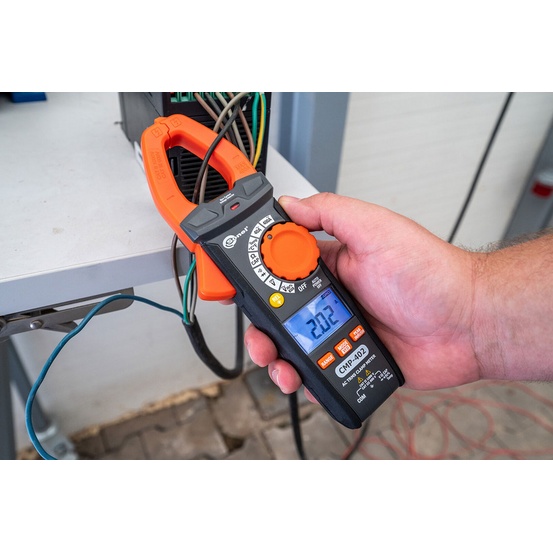

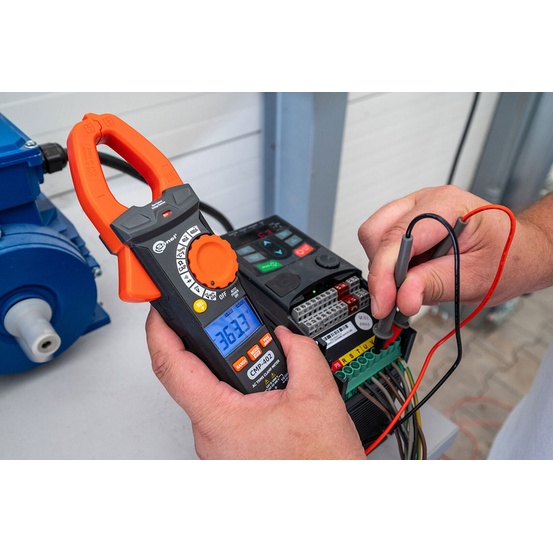

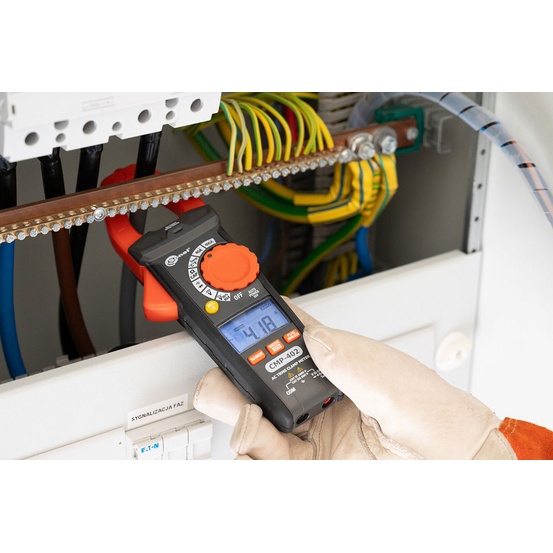

CMP-402 - клещи электроизмерительные

Наличие по запросу

13860руб.

Оформить заказ

Характеристики клещей CMP-402

Напряжение постоянного тока

Диапазон	Разрешение	Основная погрешность	Входное сопротивление
4,000 В	0,001 В	± (1,0% и.в.+ 3 е.м.р.)	10 МОм
40,00 В	0,01 В	± (1,0% и.в.+ 3 е.м.р.)
400,0 В	0,1 В	± (1,2% и.в.+ 5 е.м.р.)
1000 В	1 В	± (1,2% и.в.+ 5 е.м.р.)

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS) и VFD

Диапазон	Разрешение	Основная погрешность для частоты 50…60 Гц (все формы сигнала)	Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма)
4,000 В	0,001 В	± (1,2% и.в.+ 5 е.м.р.)	± (1,2% и.в.+ 5 е.м.р.)
40,00 В	0,01 В
400,0 В	0,1 В
1000 В	1 В	± (1,5% и.в.+ 5 е.м.р.)	± (1,5% и.в.+ 5 е.м.р.)

Значения напряжения определены в границах от 5 до 100% диапазона;
Входное сопротивление 10 МОм;
Диапазон частоты: 50…1000 Гц;
Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS;
Диапазон напряжения переменного тока для режима VFD: 100…600 В.

Переменный ток (True RMS)

Диапазон	Разрешение	Основная погрешность
40,00 A	0,01 A	± (2,0% и.в. + 8 е.м.р.)
400,0 А	0,1 A	± (2,5% и.в. + 8 е.м.р.)

Значения силы тока определены в границах от 5 до 100% диапазона;
Диапазон частоты: 50…60 Гц;
Защита от перегрузки 400 А.

Сопротивление

Диапазон	Разрешение	Основная погрешность
400,0 Ом	0,1 Ом	± (1,0% и.в. + 4 е.м.р.)
4,000 кОм	0,001 кОм	± (1,5% и.в. + 2 е.м.р.)
40,00 кОм	0,01 кОм
400,0 кОм	0,1 кОм
4,000 MОм	0,001 MОм	± (2,0% и.в. + 5 е.м.р.)
40,00 MОм	0,01 MОм	± (3,0% и.в. + 8 е.м.р.)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Ёмкость

Диапазон	Разрешение	Основная погрешность
9,999 нФ	0,001 нФ	не определено
99,99 нФ	0,01 нФ	± (4,5% и.в. + 20 е.м.р.)
999,9 нФ	0,1 нФ	± (3,0% и.в. + 5 е.м.р.)
9,999 мкФ	0,001 мкФ
99,99 мкФ	0,01 мкФ
999,9 мкФ	0,1 мкФ
9,999 мФ	0,001 мФ
99,99 мФ	0,01 мФ	± (5,0% и.в. + 5 е.м.р.)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Температура

Диапазон	Разрешение	Основная погрешность
-20,0...1000°C	0,1 или 1°C	± (3,0% и.в. + 3°C)
-4,0...1832°F	0,1 или 1°F	± (3,0% и.в. + 5°F)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS;
Погрешность температурного зонда не учитывается.

Частота (напряжение)

Диапазон	Разрешение	Основная погрешность
99,99 Гц	0,01 Гц	± (1,0% и.в. + 5 е.м.р.)
999,9 Гц	0,1 Гц
9,999 кГц	0,001 кГц
99,99 кГц	0,01 кГц

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS;
Чувствительность: > 2 В RMS.

Частота (ток)

Диапазон	Разрешение	Основная погрешность
99,99 Гц	0,01 Гц	± (1,0% и.в. + 5 е.м.р.)
999,9 Гц	0,1 Гц	± (1,0% и.в. + 5 е.м.р.)

Чувствительность: > 20 А, > 45 Гц.

Коэффициент заполнения импульса

Диапазон	Разрешение	Основная погрешность
20,0...80,0%	0,1%	± (1,2% и.в. + 10 е.м.р.)

Амплитуда импульса: ≥ 5 В;
Ширина импульса: 0,1…100 мс;
Частота: 45 Гц…10 кГц.

Дополнительные характеристики клещей CMP-402

Параметр	Значение
Питание
Питание измерителя	батарея 1,5 В типа LR03 (ААА) 3 шт.
Категория электробезопасности	CAT III/600 В CAT II/1000 В
Условия окружающей среды
Диапазон рабочих температур	5…40°C при относительной влажности < 80%
Диапазон температур при хранении	-20…60°C при относительной влажности < 80%
Другие технические данные
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP30
Нормальные условия для поверки	- температура окружающей среды: 23°C ± 2°C; - влажность: 40…60%
Уровень загрязнения	2
Размеры	220 x 80 x 39 мм
Масса:	266 гр. (с элементами питания)
Дисплей	ЖКИ с подсветкой 4-х значный
Высота над уровнем моря	≤ 2000 м
Зев клещей	30 мм
Тестирование диодов	I=1,0 мA, U₀˂3,0 В DC
Целостность цепи	звуковая индикация R<50 Ом при I ˂ 1,5 мА
Индикация превышения диапазона	OL
Индикация разряда батареи	да
Частота измерений	3 изм./сек.
Входное сопротивление	10 MОм (AC/DC)
Диапазон бесконтактного индикатора переменного напряжения	100…1000 В (50/60 Гц)
Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы	50…2000 Гц 50…60 Гц
Время отклика для функции PEAK	˂ 10 мс
Функция INRUSH (время дискретизации - время интеграции - чувствительность)	48 Гц (RMS) 400 kГц (часы) 100 мс > 2 А AC
Функция VFD (рабочее напряжение)	100…600 В AC
Время автоотключения	15 мин.
Датчик температуры	термоэлектрический зонд типа К
Класс защиты	двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ	ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

Описание

Назначение и область применения клещей CMP-402

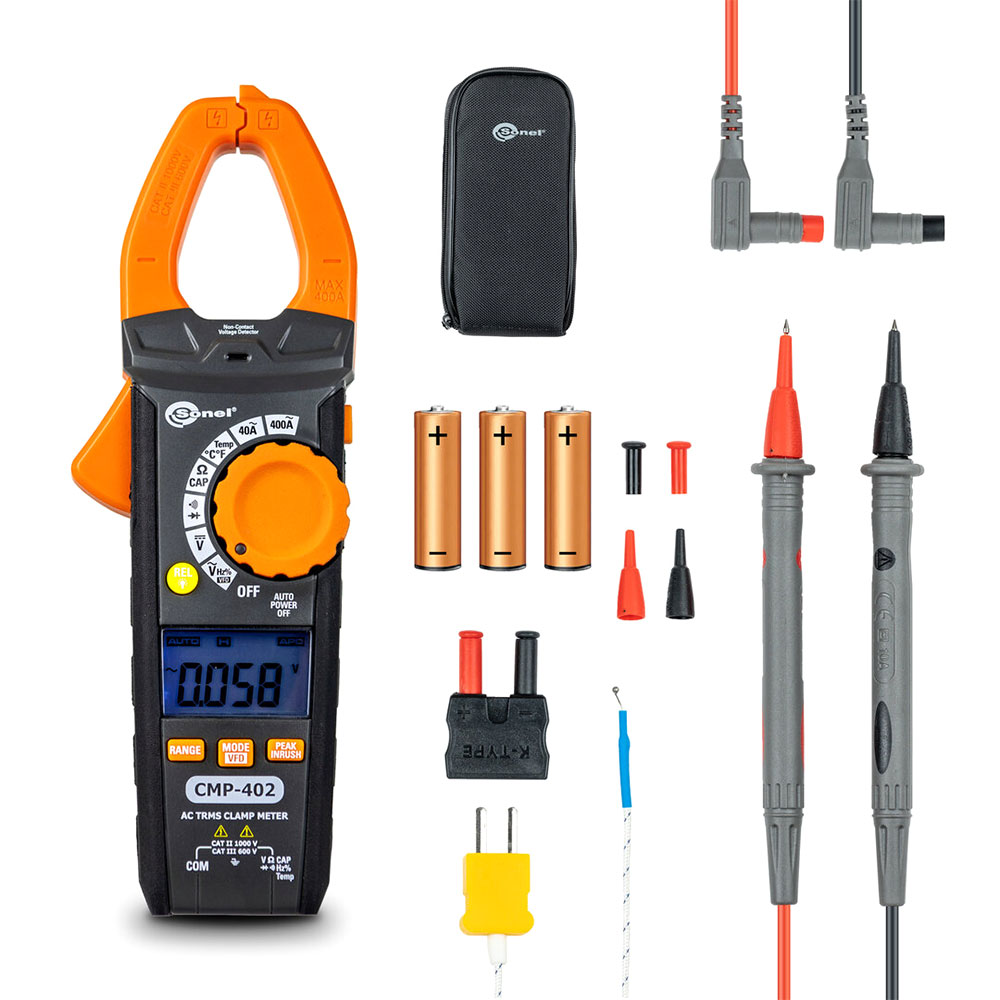

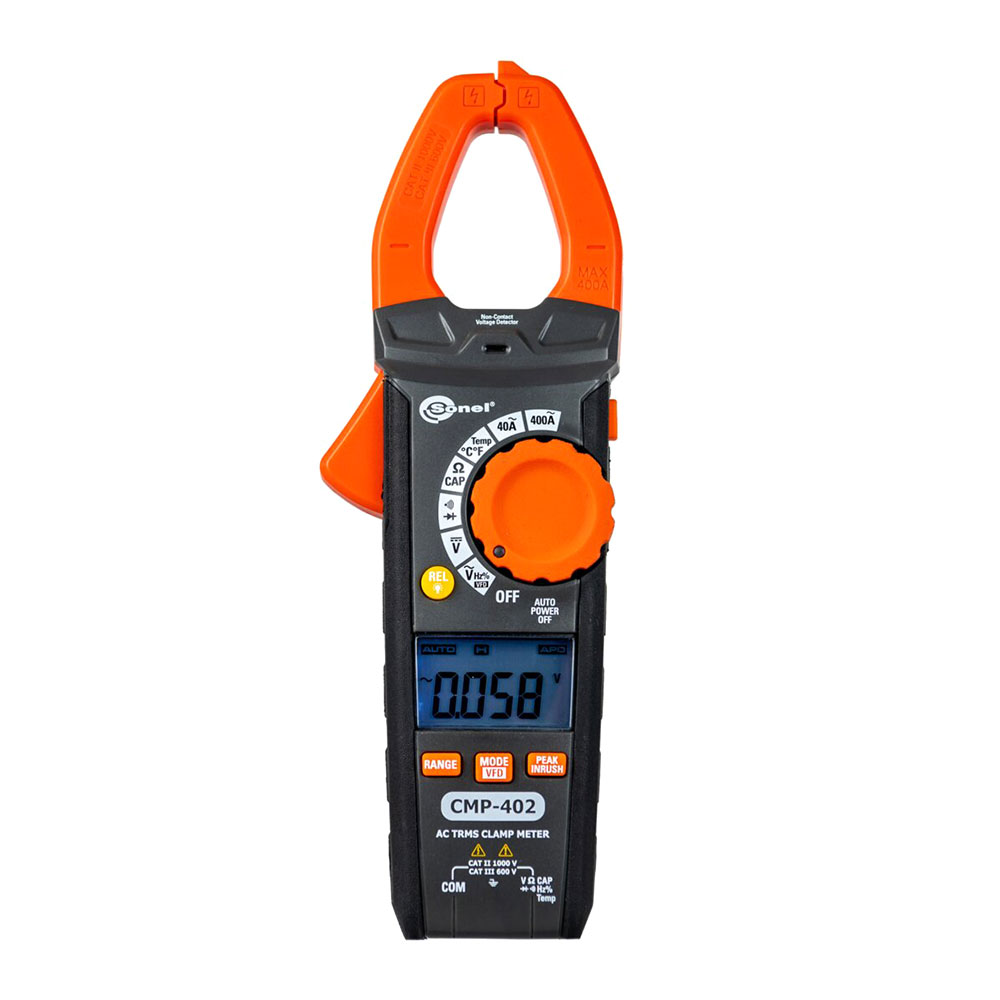

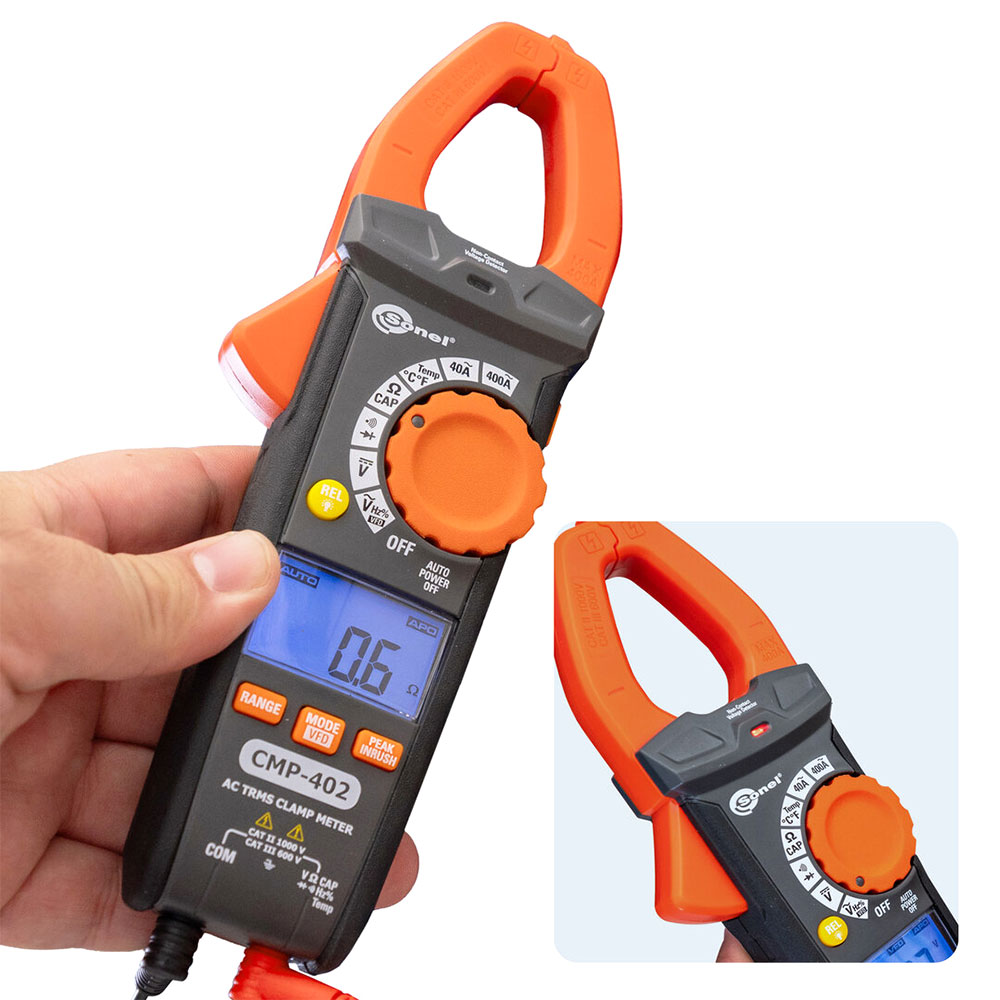

Клещи электроизмерительные Sonel CMP-402 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 30 мм.

Функциональные возможности клещей CMP-402

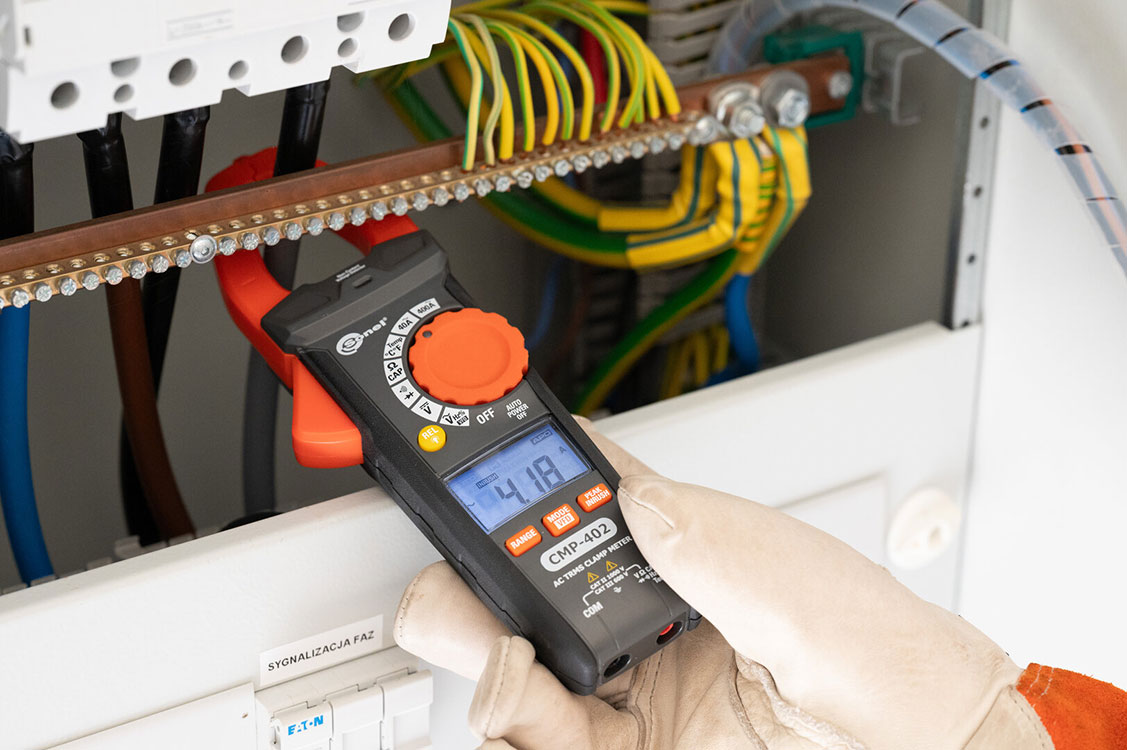

Измерение переменного тока до 400 А (True RMS);
Режим измерения пусковых токов (время интегрирования 100 мс);
Измерение напряжения постоянного/переменного тока до 1000 В (True RMS);

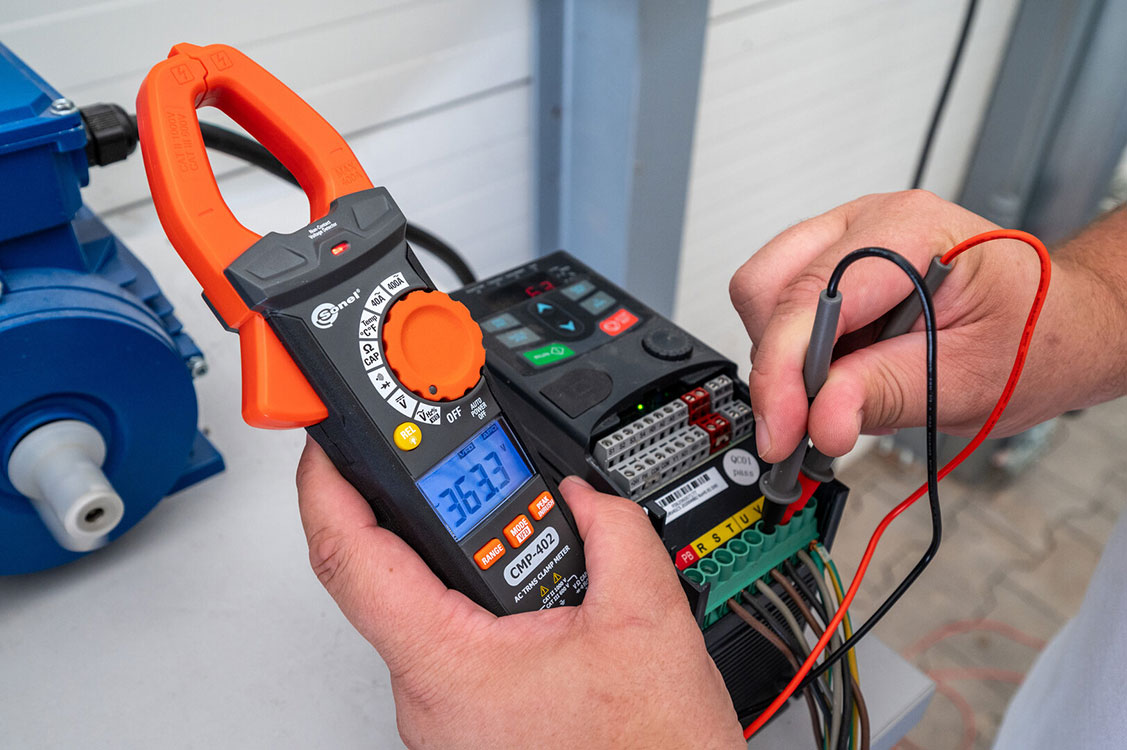

Измерение в цепях частотных преобразователях VFD;
Бесконтактная индикация наличия напряжения переменного тока;
Измерение сопротивления;
Измерение емкости;
Измерение температуры;
Измерение частоты;
Тестирование диодов;
Контроль целостности электрических соединений;
Фонарик.
