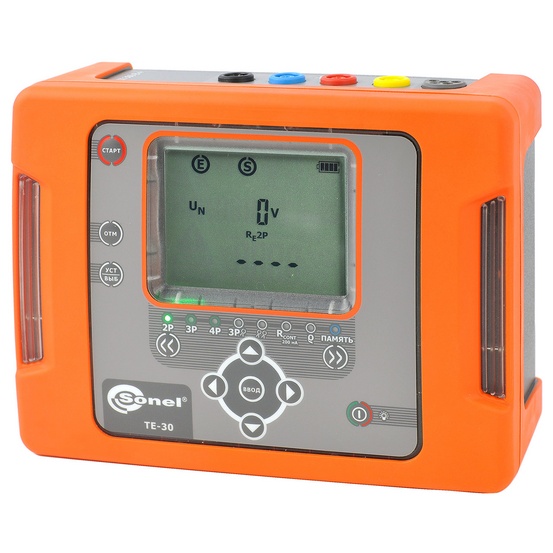

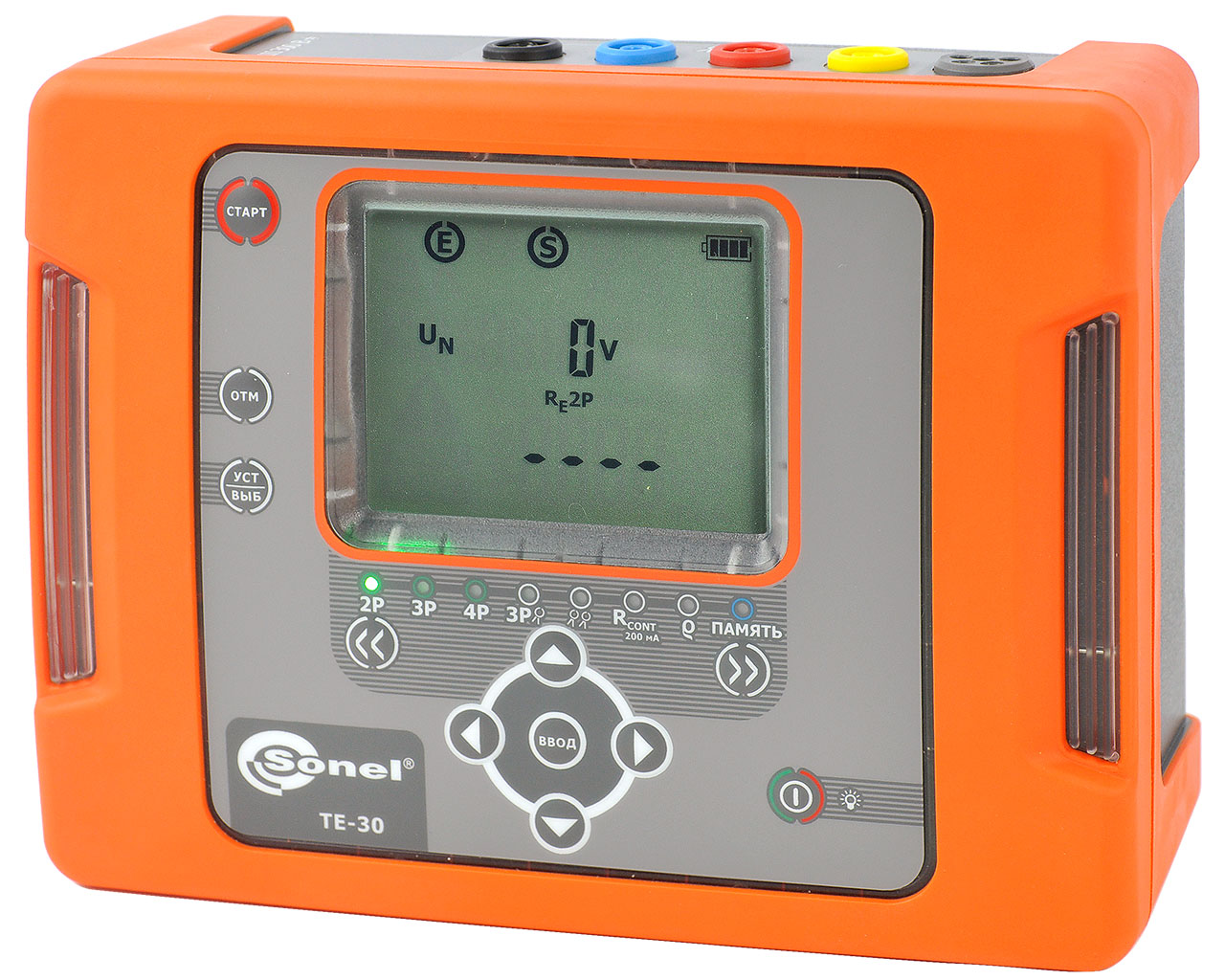

ТЕ-30 Измеритель параметров заземляющих устройств (версия Проф)

Наличие по запросу

204600руб.

Оформить заказ

Технические характеристики измерителя параметров заземляющих устройств ТЕ-30 (версия Проф):

Диапазон	Разрешение	Погрешность основная
Измерение напряжении помех U_N (RMS)
Частота f_N 45…65 Гц Частота измерения – минимум 2 измерения в секунду
0...100 В	1 В	± (10% и. в. + 1 е. м. р.)
Измерение сопротивления заземления (2-х проводный метод)
0…19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0…199,9 Ом	0,1 Ом
200…1999 Ом	1 Ом	±5%
2000…9999 Ом	1 Ом	±8%
Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.
Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.
Измерение сопротивления многоэлементных заземлений с помощью двух клещей
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 8 е. м. р.)
20,0...99,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E
0,00...9,99 Ом∙м	0,01 Ом∙м	Зависит от основной погрешности R_E при измерении методом 4p, но не менее ±1 е.м.р.
10,0…99,9 Ом∙м	0,1 Ом∙м
100...999 Ом∙м	1 Ом∙м
1,00…9,99 кОм∙м	0,01 кОм∙м
10,0…99,9 кОм∙м	0,1 кОм∙м
100…999 кОм∙м	1 кОм∙м
Расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления измерительных зондов
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм
Параметр	Значение
Общие технические характеристики
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	III 300 В согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса ГОСТ 14254-2015	IP65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц
Измерительное напряжение и ток для 2p	U<24 В RMS, I≥200 мA для R≤60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	20 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения в минуту)
Количество измерений R_E	>800 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения в минуту)
Длительность измерения сопротивления для метода 2p	<4 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	200 x 150 x 74 мм
Масса измерителя	приблизительно 1,2 кг
Рабочая температура	-20...+50°C
Температура зарядки аккумуляторов	+10...+40°C

Примечание:
Сокращение «е. м. р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и. в.» в определении основной погрешности обозначает «измеренная величина».

Описание

Назначение измерителя параметров заземляющих устройств ТЕ-30 (версия Проф):

ТЕ-30 (версия Проф) – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТЕ-30 (версия Проф) произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220 В или автомобильной сети 12 В с помощью дополнительного адаптера.

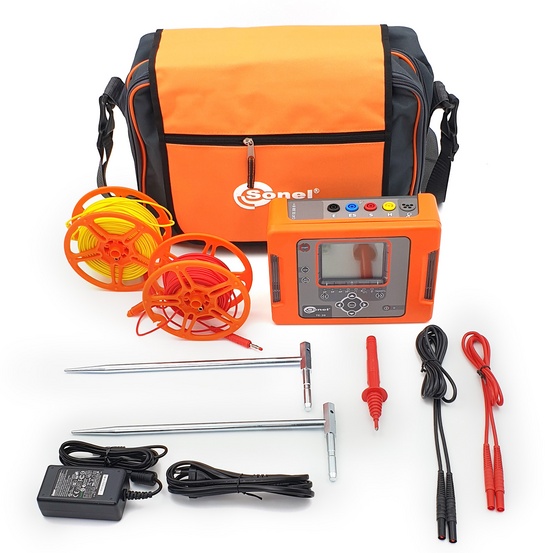

ТЕ-30 (версия Проф) отличается от измерителя в базовой комплектации ТЕ-30 дополнительными измерительными клещами C-3 и проводом измерительным 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ), который предназначен для проведения измерений сопротивления заземляющих устройств.

Особенности измерителя параметров заземляющих устройств ТЕ-30 (версия Проф):

измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
измерение удельного сопротивления грунта методом Веннера;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
измерение напряжения помех;
измерение сопротивления измерительных зондов;
автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
сохранение результатов измерений в память;
передача данных на ПК с использованием USB интерфейса;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
рабочий диапазон температур от -20°C до +50°C.
