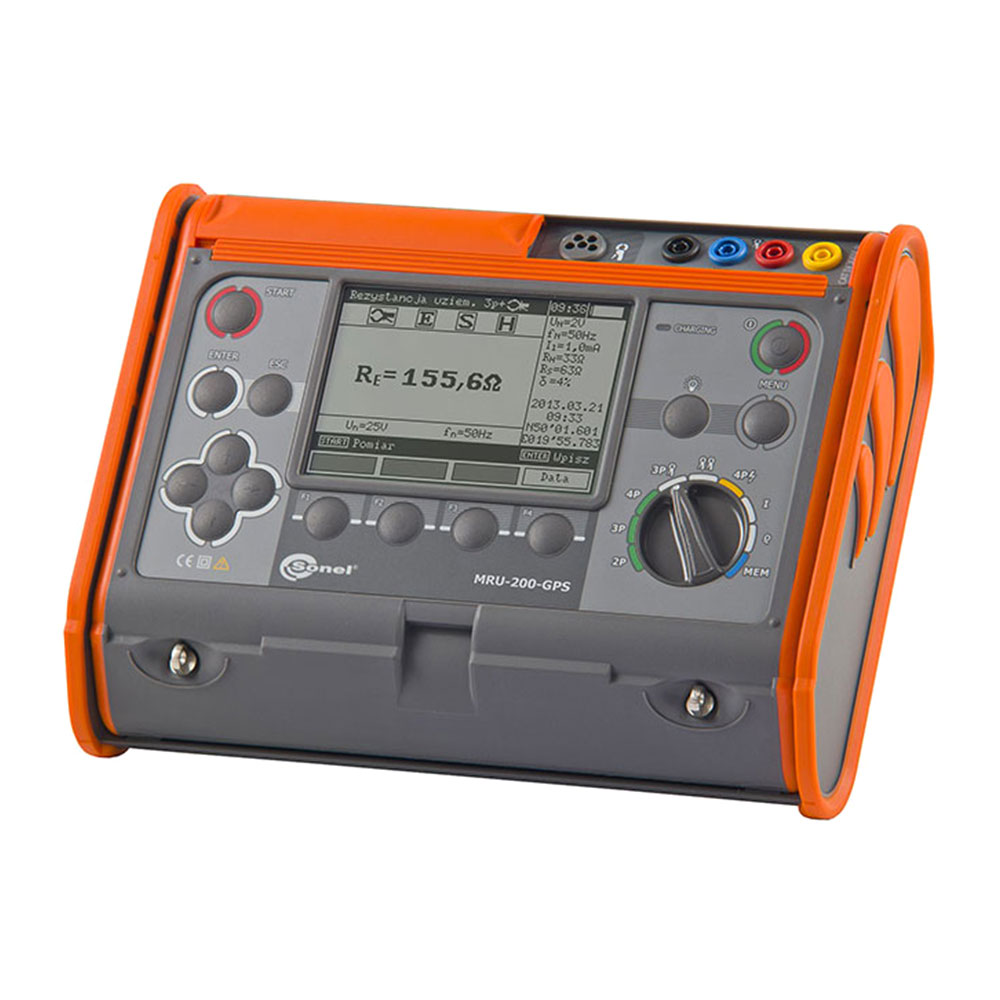

MRU-200-GPS - измеритель параметров заземляющих устройств

Наличие по запросу

366850руб.

Оформить заказ

Основные характеристики измерителя MRU-200-GPS

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 15…450 Гц;
частота измерения – минимум два измерения/с.

Измерение частоты помех f_N

Диапазон	Разрешение	Погрешность
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)

измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---).

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм.

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,1 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	1 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,01 Ом
400...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLR_E.

Диапазон	Разрешение	Погрешность основная
0...199,9 Ом	0,01 Ом	± (2% и.в. + 4 е.м.р.)
200…1999 Ом	1 Ом	± (2% и.в. + 2 е.м.р.)
2,00...19,99 кОм	0,01 кОм
20,0...99,9 кОм	0,1 кОм
100...999 кОм	1 кОм

расстояние между измерительными зондами (L): 1...50 м.

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон	Разрешение	Погрешность основная
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)

форма сигнала: 8/10 μс или 10/350 μс;
амплитуда тока измерительного импульса приблизительно 1 A;
пиковые значения напряжения приблизительно 1500 В.

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	0,01 кОм
10,0...19,9 кОм	0,1 кОм

Измерение тока утечки (RMS)

Диапазон	Разрешение	Погрешность основная
0...99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ не используется²
5,00...9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A^1,2	0,1 A
100...300 A^1,2	1 A

¹ - клещи (диаметр 52мм) – C-3.
² - гибкие клещи – F-1.

частотный диапазон: 45...400 Гц.

Дополнительные характеристики измерителя MRU-200-GPS

Параметр	Значение
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	III 600 В согласно ГОСТ IEC 61010-1-2014 и CATIV 300
Степень защиты корпуса ГОСТ 14254-2015	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3 A RMS
Частота измерительного тока	125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>1200 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288x223x75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10...+50°C
Температура зарядки аккумуляторов	+10...+40°C

Описание

Назначение и область применения измерителя MRU-200-GPS

MRU-200-GPS – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность gолученных результатов).

Для определения характеристик молниезащит в MRU-200-GPS используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя MRU-200-GPS

Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p).
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс).
Измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Измерение удельного сопротивления грунта методом Веннера.
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,001 Ом.
Измерение напряжения помех.
Измерение сопротивления измерительных зондов.
Встроенный GPS-приемник - запись координат местоположения проведения измерений.
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
Сохранение результатов измерений в память.
Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1.
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
