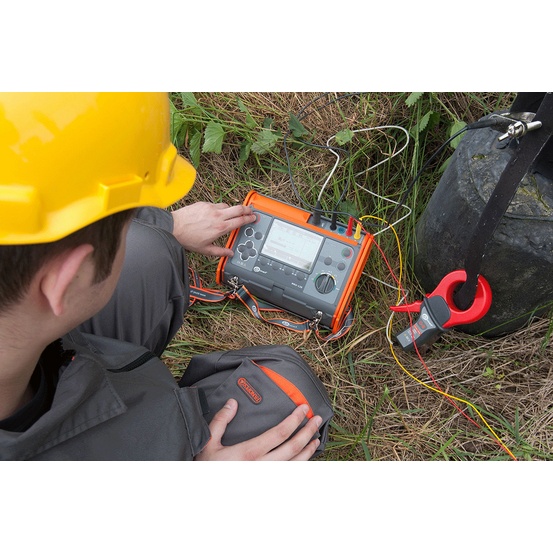

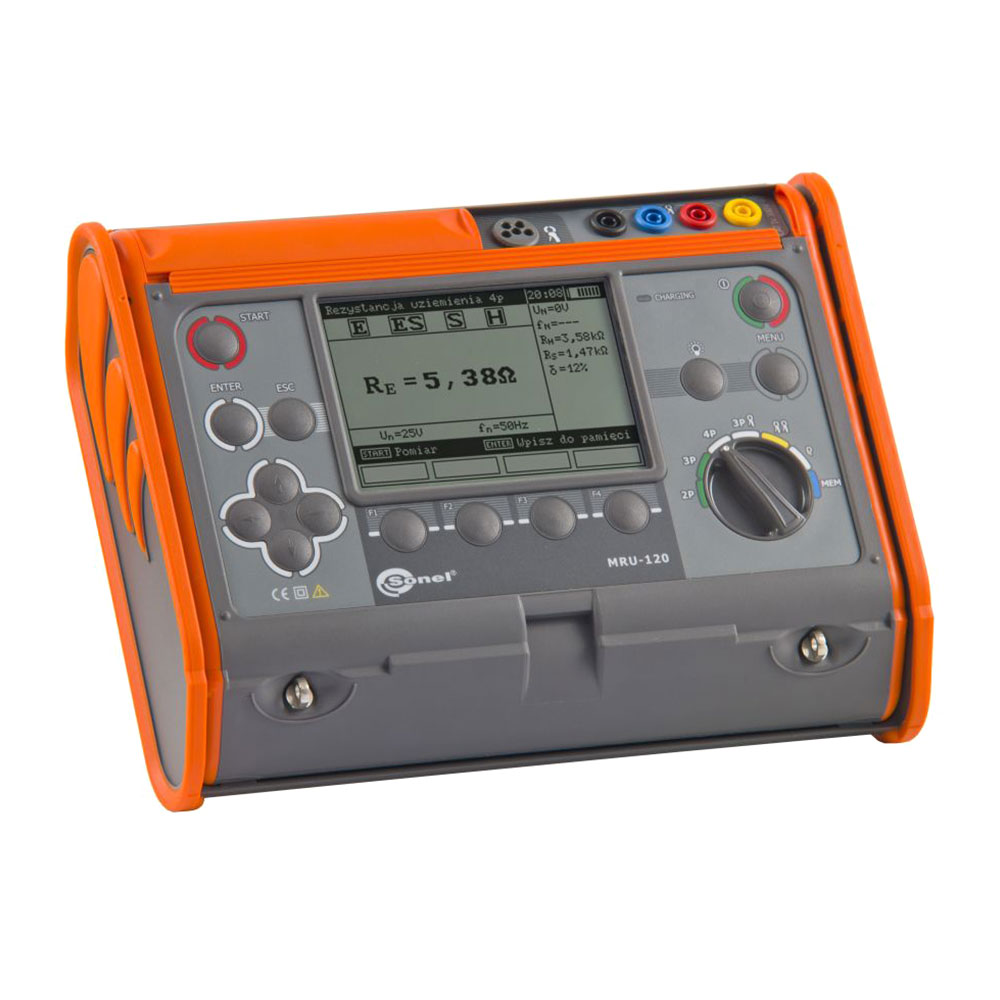

MRU-120 - измеритель параметров заземляющих устройств

Наличие по запросу

229900руб.

Оформить заказ

Основные характеристики измерителя MRU-120

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 45…65 Гц;
частота измерения – минимум два измерения/с.

Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов (2р)

Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,24 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
10,0...19,9 кОм	0,1 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления заземляющих устройств (3p, 4p)

Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,3 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 4 е. м. р.)
10,0...19,9 кОм	0,1 кОм

Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи)

Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,44...1999 Ом.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Измерение сопротивления методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLR_E.

Диапазон	Разрешение	Погрешность основная
0...199,9 Ом	0,1 Ом	± (2% и.в. + 3 е.м.р.)
200...1999 Ом	1 Ом	± (2% и.в. + 2 е.м.р.)
2,00...19,99 кОм	0,01 кОм	± (2% и.в. + 2 е.м.р.)
20,0...99,9 кОм	0,1 кОм	± (5% и.в. + 2 е.м.р.)
100...999 кОм	1 кОм	± (5% и.в. + 2 е.м.р.)

расстояние между измерительными зондами (L): 1...50 м.

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	0,01 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные характеристики измерителя MRU-120

Параметр	Значение
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 300В согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса ГОСТ 14254-2015	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3 A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>800 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288x223x75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10...+50°C
Температура зарядки аккумуляторов	+10...+40°C

Описание

Назначение и область применения измерителя MRU-120

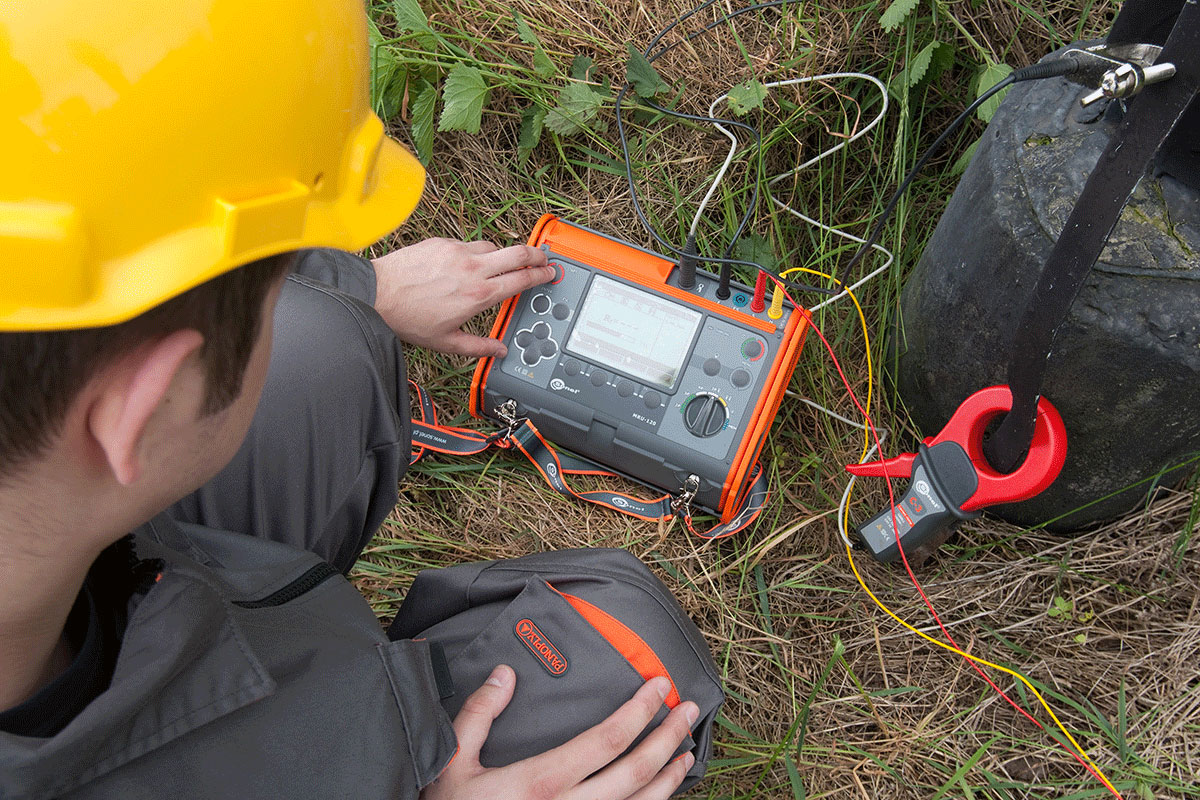

MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя MRU-120

Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p).
Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
Измерение удельного сопротивления грунта методом Веннера.
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом.
Измерение напряжения помех.
Измерение сопротивления измерительных зондов.
Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
Сохранение результатов измерений в память.
Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1.
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
