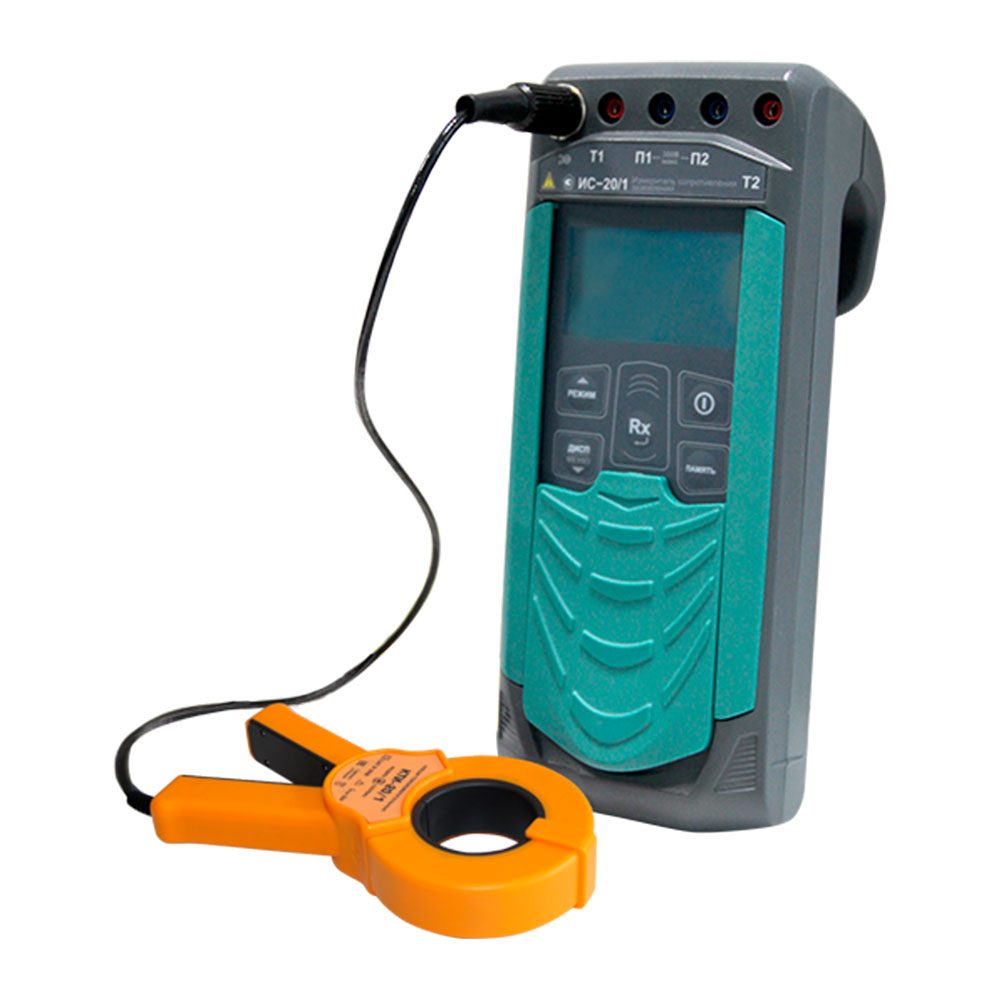

ИС-20/1 - измеритель сопротивления заземления с клещами КТИ-20/1

Наличие по запросу

81130руб.

Оформить заказ

Характеристики измерителя ИС-20/1 с клещами КТИ-20/1

1. Измерение сопротивления заземления
Диапазоны измерения сопротивления	Допускаемое значение сопротивления в цепях подключения, не более		Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений
Диапазоны измерения сопротивления	токовых Т1 - Т2	потенциальных П1 - П2
от 1 до 999 мОм	30 Ом	40 кОм	± (0,03×R + 3 е.м.р.)
от 0,01 до 9,99 Ом	1 кОм
от 0,1 до 99,9 Ом	10 кОм
от 1 до 999 Ом	40 кОм
от 1 до 9,99 кОм	40 кОм
Максимальная амплитуда напряжения помехи для сопротивлений		до 999 мОм			не более 12 В
Максимальная амплитуда напряжения помехи для сопротивлений		от 1,00 Ом до 9,99 кОм			не более 24 В
Измерительное напряжение и ток		не более 42 В и 250 мА, частота 128 Гц
2. Измерение сопротивления заземления с одними клещами
Диапазоны измерения сопротивления	Допускаемое значение сопротивления в цепях подключения, не более		Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений
Диапазоны измерения сопротивления	токовых Т1 - Т2	потенциальных П1 - П2
от 1 до 999 мОм	30 Ом	40 кОм	±( 0,05×R+ R2 ∕ (300×Rобщ)+3 е.м.р.)
от 0,01 до 9,99 Ом	1 кОм
от 0,1 до 99,9 Ом
от 1 до 999 Ом
от 0,01 до 9,99 кОм
Диаметр обхвата измерительных клещей: КТИ-20/1 КТИ-20/2			50 мм 80 мм
3. Измерение сопротивления заземления двумя клещами
Диапазоны измерения сопротивления			Пределы допускаемой основной абсолютной погрешности измерений сопротивления
от 0,03 до 9,99 Ом			± (0,1×R + 3 е.м.р.)
от 10,0 до 99,9 Ом			± (0,15×R + 3 е.м.р.)
4. Измерение амплитудного значения напряжения переменного тока 50 Гц
Диапазон измерения				от 1 до 300 В
Пределы допускаемой основной абсолютной погрешности измерений				± (0,05×U + 3 е.м.р.)
5. Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей
Диапазон измерения				от 1 до 250мА от 0,25 до 2,50 А
Пределы допускаемой основной абсолютной погрешности измерений				± (0,05×I + 3 е.м.р.)

Дополнительно

Питание – Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА.
Диапазон рабочих температур – от -15 до +50ºС.
Степень защиты корпуса – IP54.
Категория перенапряжения – CAT IV 300 В.

Описание

Назначение измерителя ИС-20/1 с клещами КТИ-20/1

Измерение сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников по двух-, трёх- или четырёхпроводному методу.

Измерение удельного сопротивления грунта.

Измерение сопротивления единичного заземлителя в многоэлементной системе заземления без его отсоединения с использованием измерительных клещей (КТИ-20/1 или КТИ-20/2).

Измерение сопротивления элементов заземления без применения вспомогательных электродов (ГОСТ Р 50571.16) с использованием двух клещей (КП-20/1 и КТИ-20/1 или КП-20/1 и КТИ-20/2).

Измерение силы переменного тока без разрыва цепи.

Измерение напряжения переменного тока (помехи).

Программа для работы с ПК

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

подключите Bluetooth USB адаптер к другому USB порту компьютера;
установите соответствующий драйвер для Bluetooth USB адаптера;
замените Bluetooth USB адаптер.
