- Описание

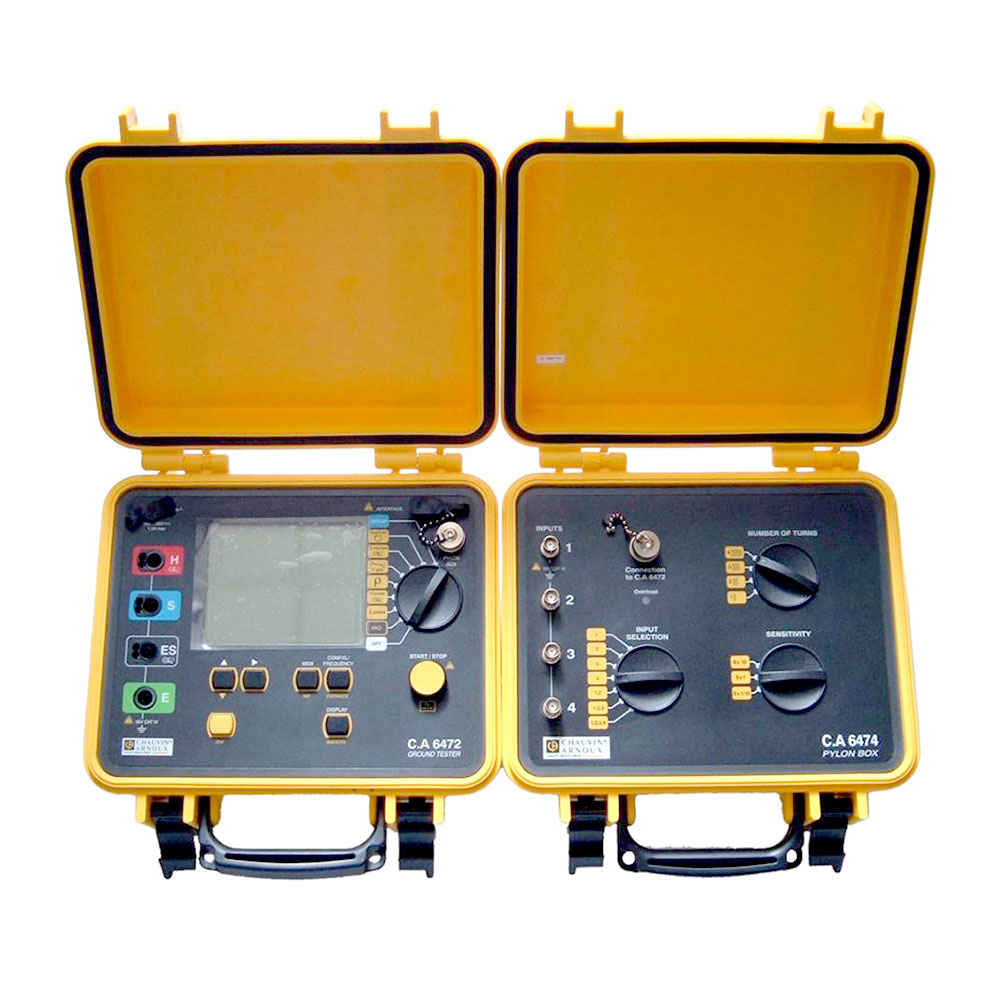

Назначение измерителя C.A 6472 с модулем C.A 6474

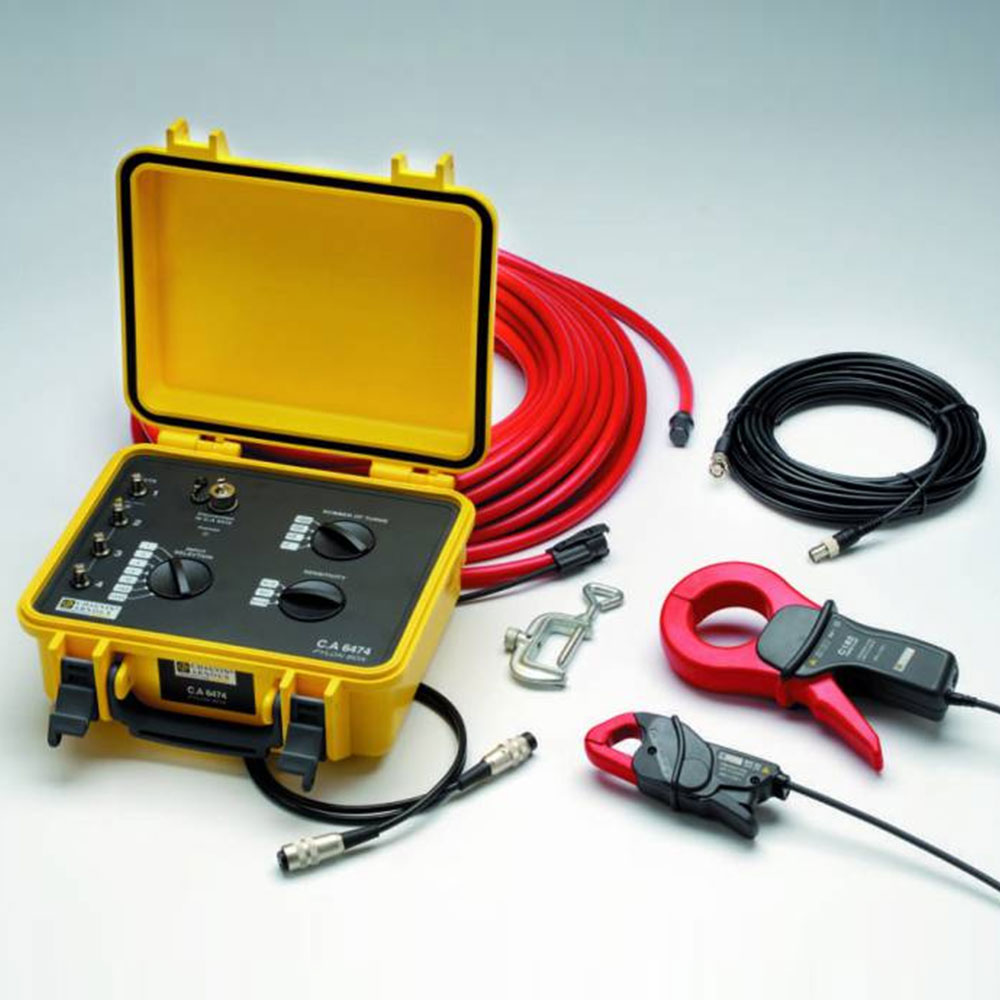

Chauvin Arnoux C.A 6474 – блок для бесконтактного измерения сопротивления высоковольтных линий используется вместе с устройством C.A 6472 и входит в комплект поставки. С его помощью можно проверить работоспособность контура заземления для защиты от молний опор ЛЭП без отключения подачи электричества.
Описание измерителя C.A 6472 с модулем C.A 6474
Тестер заземления и удельного сопротивления C.A 6472 используется для быстрого и всестороннего теста всех заземленных систем, собирая все функции заземления в одном приборе. При использовании с модулем C.A 6474, тестер измеряет заземление опор линий электропередачи.
В отличии от традиционных тестеров заземления, в C.A 6472 предусмотрен выбор частоты измерения от 41 Гц до 5078 Гц, это дает возможность анализа системы заземления в любых условиях, к примеру, при попадании молнии.
2 режима измерений для легкого и удобного снятия результатов измерений.
Автоматический режим - одно нажатие для простой обработки
- Выбор функции ротационным переключателем.
- Нажатие клавиши START / STOP.
- Запись результатов.
В этом режиме C.A 6472 выполняет измерения на частоте 128 Гц (по умолчанию) и сам выбирает соответствующую частоту в случае вмешательства напряжения.
Экспертный режим
Пользователи могут выбрать необходимые параметры измерения (определенная частота измерения, просмотр частоты, напряжение измерения между H и S, и т.д.) и могут получить доступ к дополнительным результатам измерения для более точной интерпретации. Автоматическое распознавание входных разъемов: сигнализация на дисплее о неправильном подключении или отсутствии контактов.
Методы измерения
Измерение сопротивления заземления методом 3-х электродов. Для измерения сопротивления RE штыря заземления обычно используется метод 3-х электродов. Также можно измерить и сопротивление вспомогательных штырей заземления - RS и RH. Пользователь может выбирать частоту измерительного сигнала в пределах от 41 до 5 кГц или прибор сделает это автоматически.
Прибор имеет специальную утилиту для выбора частоты тестового сигнала. Это позволяет пользователю или автоматически выбрать частоту тестового сигнала, на которой влияние напряжения помехи минимально.
- Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм.
- Выбор измерительного напряжения: 16 или 32 В эфф.
- Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц.
- Измерение RS и RH: от 0,01 Ом до 100 кОм.
- Постороннее напряжение: макс. 60 В пик.
Измерение сопротивления грунта
- Если можно выбрать местоположение электрода заземления, то следует провести измерение сопротивления грунта, чтобы определить место, где оно минимально (минимизация цены конструкции).
- Прибор C.A 6472 рассчитывает удельное сопротивление грунта автоматически по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями.
- Сопротивления RE, RES, RS и RH также могут быть рассчитаны. Также можно выбрать частоту тестового сигнала.

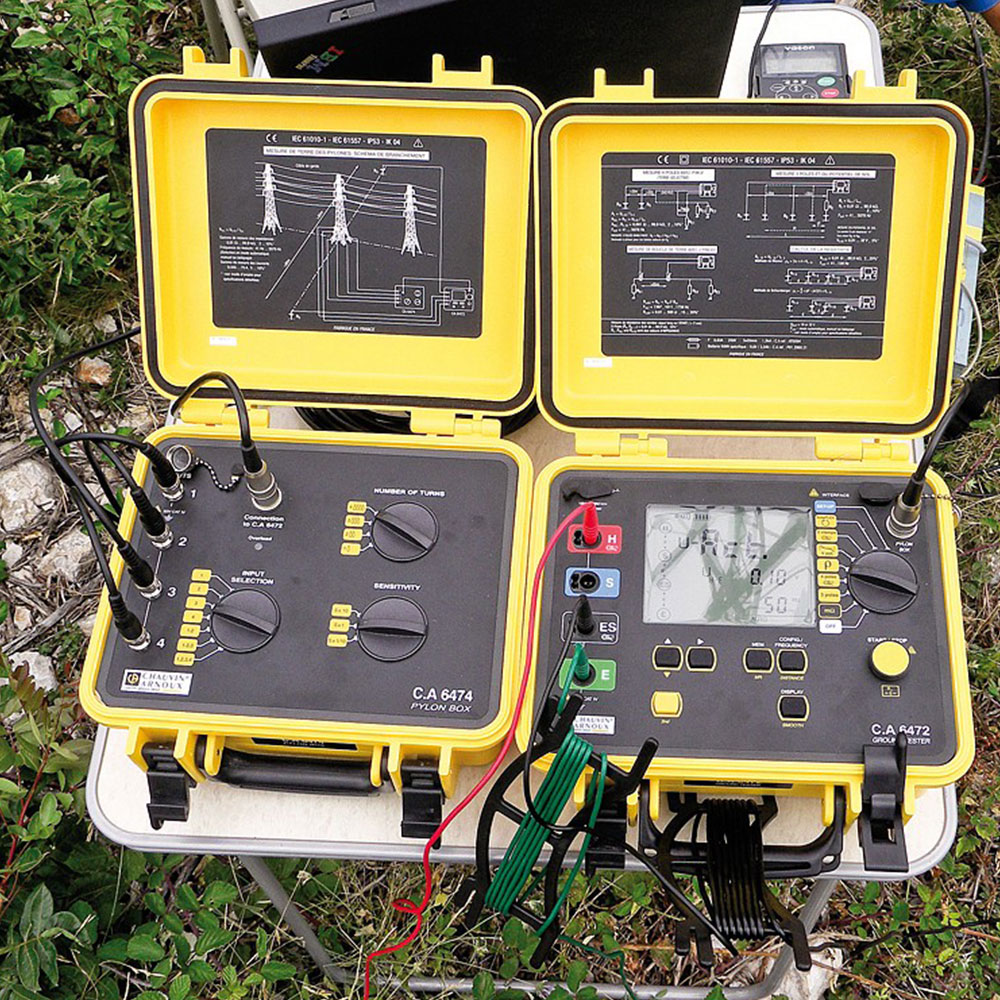

Измерение заземления на опорах линии передачи с кабелем заземления (C.A 6474)
- Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа).
- Используя модуль C.A 6474, C.A 6472 измеряет заземления опор, даже если опора - часть параллельной системы заземления. Без отключения опор.
- С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе.
- Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор.
Многофункциональность тестера C.A 6472
- Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474).
- Удельное сопротивление (методы Венера и Шлумбергера).
- Соединение заземлителей.
- Сопротивление грунта.
- Проводимость / Сопротивление.
- Высокая эффективность тестера C.A 6472.
- Широкий диапазон измерения, выбор оптимального разрешения.
- Выбора частоты измерения от 41 Гц до 5 кГц.
- Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта.
- Защита от посторонних напряжений до 60 В максимум.
- Измерение и анализ заземления опор линий электропередачи.
- Запись результатов.
