Назначение измерителя C.A 6470N
Измерители сопротивления заземляющих устройств C.A 6470N – приборы, которые заменяют сразу три измерительных приспособления профессионального электрика. С помощью этого устройства можно определять работоспособность контуров заземления, выполнять поиск лучшего места для размещения заземляющих контуров, а также проверять электрическое сопротивление проводников.

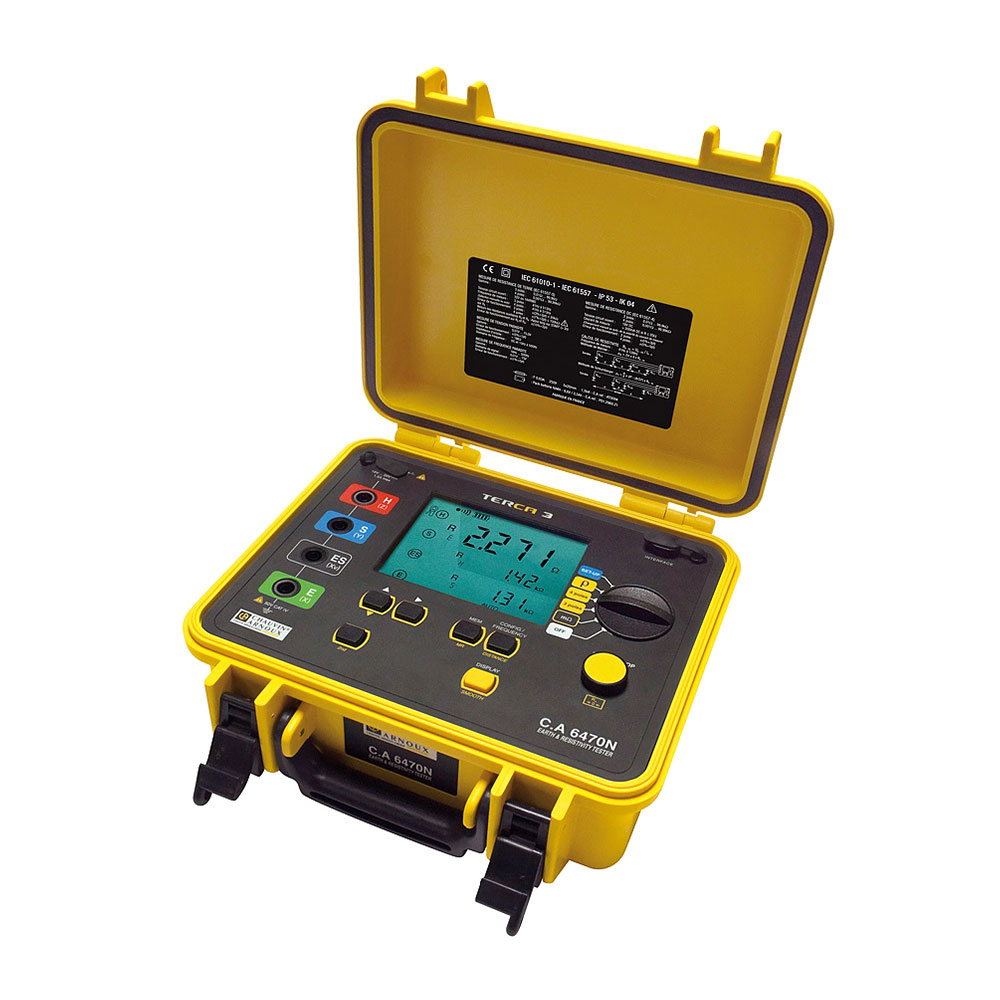

Описание измерителя C.A 6470N
Прибор C.A 6470N объединяет в себе три прибора, поскольку предназначен для оценки действующих устройств заземления, определения наилучшего положения новых электродов заземления и проверки электрических соединений.
Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.
C.A 6470N обеспечивает надежные измерения, благодаря:
- Использованию традиционных методов измерения при помощи вспомогательных электродов-штырей.
- Автоматической диагностике перед началом измерения и сообщению о присутствии неисправностей (плохие соединения или электрические помехи).
- Широкому диапазону измерений от 0,01 Ом до 100 кОм.
- Для повышения точности и уменьшения влияния мешающих сигналов C.A 6470N пошел дальше, предложив ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.
Для удобства выводы прибора для подключения четырех штырей обозначены разными цветами. Штыри и провода также окрашены в соответствующие цвета. Имеется сумка для переноски, в отсеки которой помещаются прибор и все принадлежности.
Особенности измерителя C.A 6470N
- Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление.

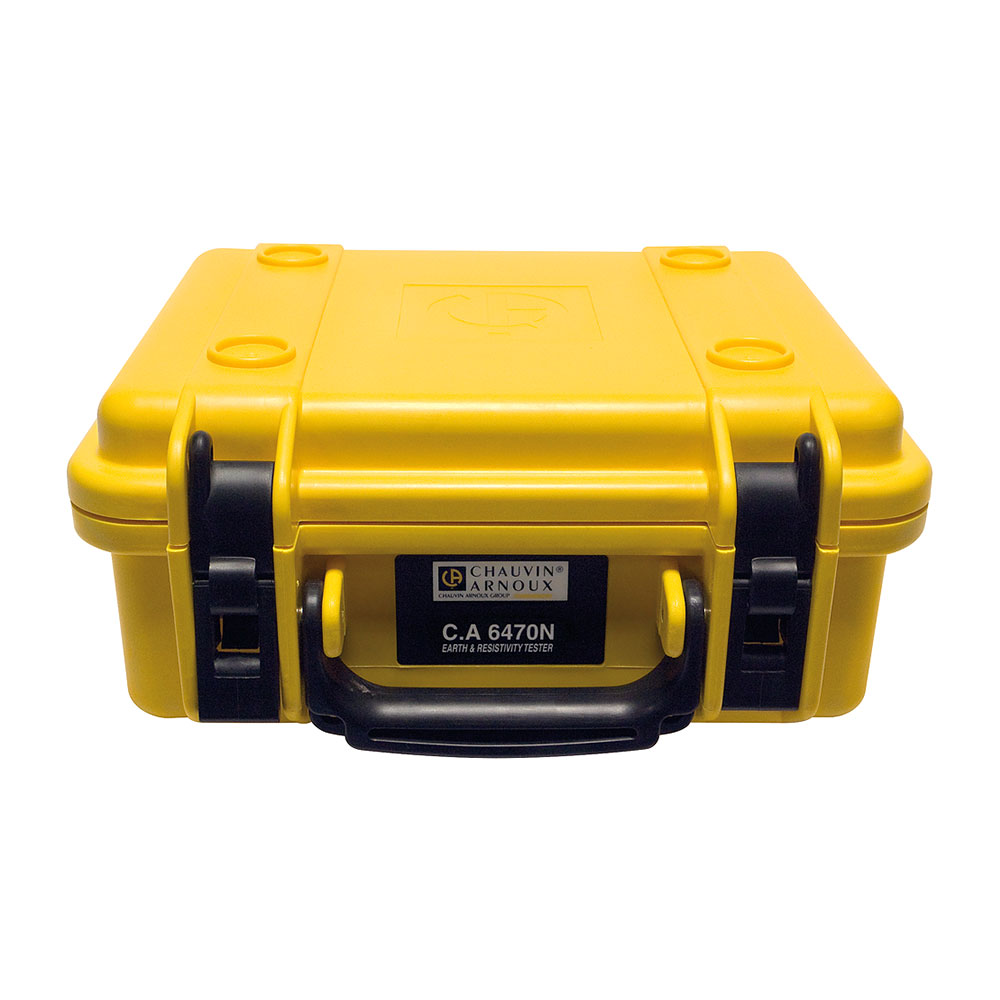

- Прочный водонепроницаемый корпус для полевых условий.
- Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов на 3 синхронных цифровых индикаторах и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок.
- Прямой доступ к измерениям через переключатель режимов.
- Зарядка аккумуляторов от сети или прикуривателя автомобиля.
- Используется обычный метод с электродами.
- Автоматическое обнаружение плохих контактов или паразитного напряжения.
- Широкий диапазон измерения: сопротивление от 0,01 Ом до 100 кОм.
- Возможность выбора частоты измерения от 41 Гц до 512 Гц.
- Программируемая сигнализация (только при измерении проводимости). Для различения высокого и низкого сопротивления при помощи звукового сигнала необходимо включить сигнализацию. Когда значение сопротивления лежит выше/ниже порога включается звуковой сигнал.
- Память. Прибор C.A 6470N имеет внутреннюю память для хранения 512 измерений. Результаты хранятся в определенном порядке, благодаря присвоенным индексам (указателям):
- для хранения сопротивления заземления и проводимости используется индекс OBJ: TEST;
- для хранения сопротивления связи - OBJ: TEST: 1, 2, 3, 4;
- для хранения сопротивления грунта - OBJ: TEST: DISTANCE.
- Функция сглаживания (SMOOTH). Функция используется, когда результаты измерения нестабильны. Это облегчает считывание и интерпретацию результатов.
- Автоматический расчет коэффициента связи заземлителей.
