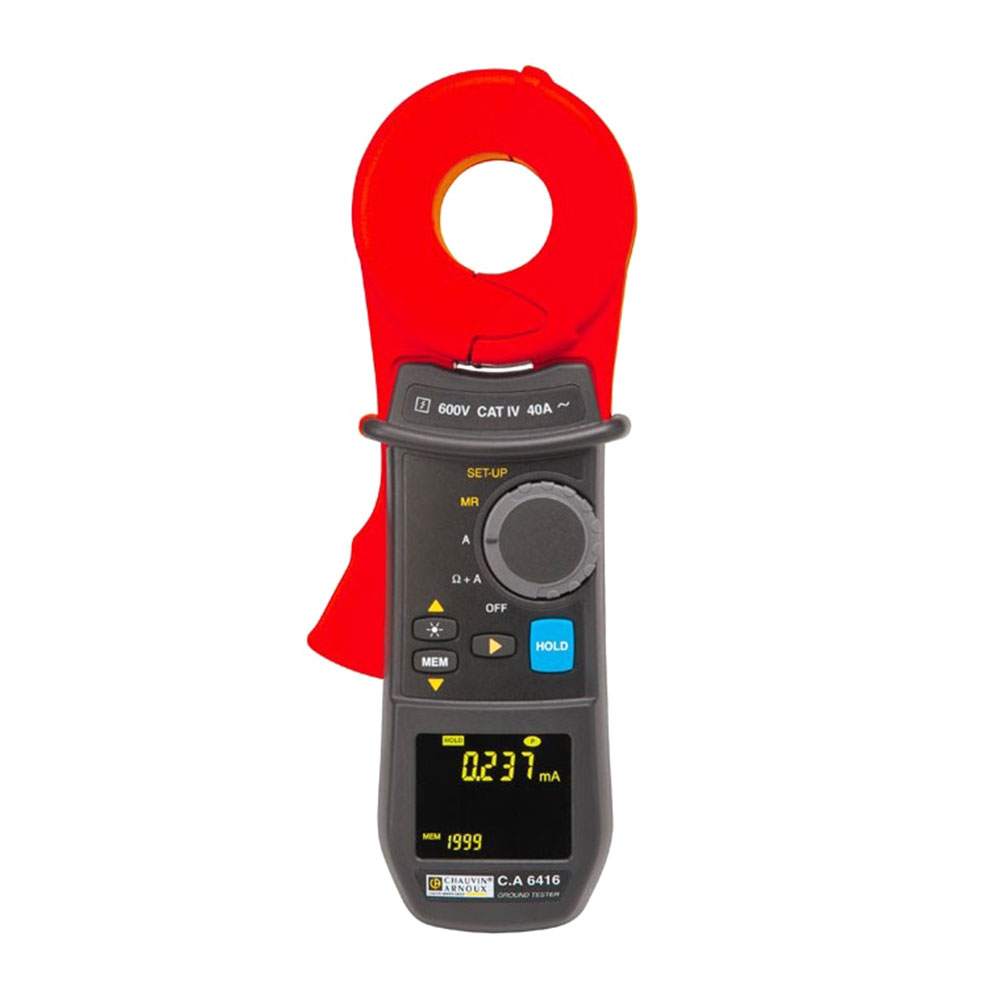

C.A 6416 - измеритель сопротивления заземления (токовые клещи)

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики клещей C.A 6416

Параметр	Значение
Омметр для измерения сопротивления петли Дисплей на 1500 точек
Диапазоны измерения (Ом) / Разрешение (Ом) / Точность	от 0,010 до 0,099 / 0,001 / ±1,5%±0,01; от 0,10 до 0,99 / 0,01 / ±1,5% ±2 r; от 1,0 до 49,9 / 0,1 / ±1,5% ±r; от 50,0 до 99,5 / 0,5 / ±2% ±r; от 100 до 199 / 1 / ±3% ±r; от 200 до 395 / 5 / ±5% ±r; от 400 до 590 / 10 / ±10% ±r; от 600 до 1150 / 50 / около 20%; от 1200 до 1500 / 50 / около 25%
Частота
Частота измерения	2083 Гц
Частота преобразования	50, 60, 128 или 2083 Гц
Измерение индуктивности петли
Диапазоны измерения (мкГн) / Разрешение (мкГн) / Точность	от 10 до 100 / 1 / ±5%±r; от 100 до 500 / 1 / ±3%±r
Контактное напряжение
Диапазоны измерения (В) / Разрешение (В)	от 0,1 до 4,9 / 0,1; от 5,0 до 49,5 / 0,5; от 50,0 до 75,0 / 1
Амперметр Диапазоны измерения (A) / Разрешение (A) / Точность Дисплей на 4000 точек
Диапазоны измерения (A) / Разрешение(A) / Точность	от 0,200 до 0,999 мA / 1 мкA / ±2% ±50 мкА; от 1,000 до 2,990 мА - от 3,00 до 9,99 мA / 10 мкA / ±2% ±50 мкА; от 10,00 до 29,90 мA - от 30,0 до 99,9 мA / 100 мкA / ±2%±r; от 100,0 до 299,0 мA - от 0,300 до 0,990 A / 1 мA / ±2%±r; от 1,000 до 2,990 A - от 3,00 до 39,99 A / 10 мA / ±2%±r
Настройка
Режимы	стандарты или расширенный режим для опытных пользователей
Сигнализация	настраивается на «Сопротивление», «Ток» и «Напряжение»
Звуковой сигнал	вкл.
Режим фиксации показаний на экране (Hold)	ручной режим или автоматический режим PRE-HOLD
Автоотключение	вкл. / выкл.
Общие характеристики
Дисплей	OLED-дисплей на 152 сегмента. Активная область 48x39 мм
Максимальный диаметр захвата	36 мм
Объем памяти	300 измерений с автоматической датировкой
Источник питания	4 щелочных батарейки 1,5 В, LR6 (AA) или 4 аккумулятора Ni-MH
Автономная работа	1440 измерений по 30 секунд
Калибровка	автоматическая при включении прибора
Электробезопасность	МЭК61010 600 В КАТ. IV
Герметичность	IP40
Размеры	55x95x262 мм
Вес	около 935 г с батарейками

Описание

Назначение клещей C.A 6416

Измеритель сопротивления заземления - токовые клещи C.A 6416 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный прибор дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1500 Ом, а также измеряют ток и токи утечки в диапазоне от 1 мА до 40 А действ.

Модель C.A 6416 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 300 результатов измерений сопротивления заземления.

Описание клещей C.A 6416

Эргономичная конструкция корпуса измерителя позволяет проводить измерения одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

Дополнительные возможности клещей C.A 6416

Одновременное отображение измеряемого сопротивления и тока утечки на дисплее.
Отображение на экране активной и реактивной составляющих измеренного сопротивления.
Автовыключение.
Самотестирование и автокалибровка при включении.
Индикация разряда батареи.
Индикатор помех в измеряемой цепи.
Индикатор открытия клещей.
Индикатор КЗ (R < 0,1 Ом).
Многотональный звуковой сигнал.
Прибор имеет возможность беспроводной связи с компьютером (планшетником) по Bluetooth (опция - заказывается отдельно), а также определять и записывать GPS координаты.

Принцип действия клещей C.A 6416

Любое заземляющее устройство в электрической системе, имеющее множество точек соединения с землёй, может быть схематически представлено в виде электрической цепи, состоящей из ряда простых контуров. Когда испытательное напряжение Е посредством специального трансформатора, размещенного в головке прибора, прикладывается к заземляющему стержню (проводник с сопротивлением Rx), то по цепи начинает протекать результирующий ток I.
В приборе C.A 6416 генератор напряжения с постоянной частотой 2 кГц генерирует напряжение Е, а результирующий ток I улавливается приёмной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/Rконтура.

Особенности клещей C.A 6416

Увеличенный диапазон измерения сопротивления и токов 1500 Ω / 500 мкH / 40 A.
Диаметр раскрытия губок клещей 35 мм.
Уникальные особенности новых клещей.
OLED дисплей: видимый при любом освещении, угол обзора 180°.
Одновременное отображение сопротивления и тока Ω & A на экране прибора.
Интерполяция значения импеденса для промышленной частоты 50Гц Z @ Hz:
Прибор C.A 6416 проводит измерение импеданса как и все приборы данного класса на частоте 2000 Гц. Но только данный прибор производит пересчет значения импеданса при измерении на частоте 50 Гц, что соответствует реальным условиям эксплуатации сети.
Автоматическое удержание результата измерения на дисплее прибора при открытых клещах.
Встроенные часы реального времени.
Автоматическая автокалибровка при включении.
Установка пороговых значения для Ω , A, V.
Встроенная память.
Являются представителями нового поколения токоизмерительных клещей и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов.
Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов.
Непосредственное отображение величины сопротивления заземления (от 0,1 до 1500 Ом) и тока (от 1 мА до 40 А rms) на экране прибора.
Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 35 мм.
Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохо освещённых и труднодоступных местах.
Функция памяти позволяет сохранять до 2000 результатов измерений для их последующего анализа.
