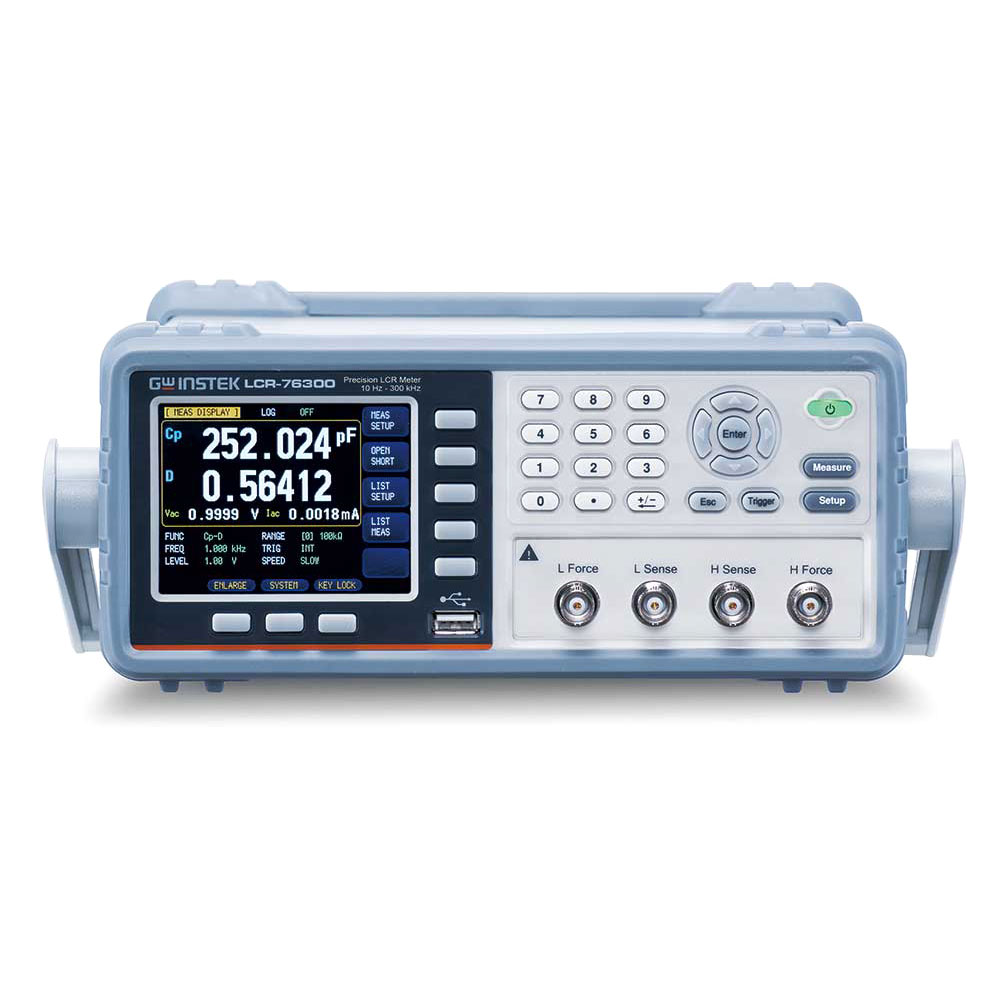

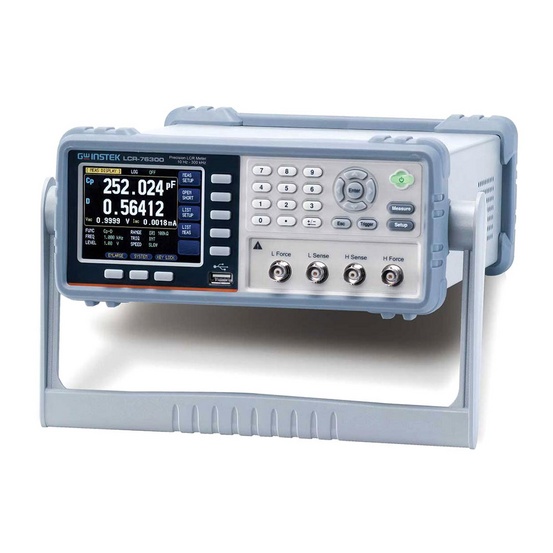

| Параметр | Значение |
|---|
| Диапазон индикации изм. параметра |
| Сопротивление (R, Z, IXI) | ≤100 МОм с макс. разрешением 0,01 мОм |
| Сопротивление на постоянном токе (DCR) | ≤100 МОм с макс. разрешением 0,01 мОм |
| Проводимость (G, B, IYI) | ≤1000 См с макс. разрешением 0,01 нСм |
| Ёмкость (C) | ≤10 Ф с макс. разрешением до 0,01 нФ |
| Индуктивность (L) | ≤10 кГн с макс. разрешением до 0,01 мГн |
| Добротность (Q) | 0,00001 - 99999,9 |
| Тангенс угла потерь (D) | 0,00001 - 9,99999 |
| Фазовый сдвиг (Z-θd) | -179,999°…+179,999° |
| Фазовый сдвиг (Z-θr) | -3,14159 ~ 3,14159 |
| Базовая погрешность (R, Z, X, G, Y, B, L, C) | ±0,05% - в режиме Медленно / Средне (Slow / Med)
±0,1% - в режиме Быстро (Fast) |
| Пределы измерений |
| 9 пределов (импеданс) * | автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-), номинальный (для режима сортировки) |
| Тест сигнал |
| Частота тест-сигнала | 10 Гц…2 кГц |
| Разрядность уст. частоты | 4 разряда |
| Погрешность установки | ±0,01% |
| Уровень AC тест-сигнала | - напряжение: 10 мВ - 2 В (±10%), в реж. стабилиз.(CV) 10 мВ - 2 В (±6%);
- ток: 100 мкА - 20 мА (±10%), реж. стабилиз. (CС) 100 мкА - 20 мА (±6%) |
| Уровень DC тест-сигнала | ±1 В (2 Впик-пик), сигнал прямоугольной формы, частота 3 Гц, максимальный ток 33 мА, выходное сопротивление 30 Ом |
| Погреш. уст. уровня (U/I) | ±6...±10% в зав. от режима |
| Вых. импеданс источника | 30 / 50 / 100 Ом (переключаемый) |
| Запуск измерений | внутренний (автоматический), ручной, внешний, по шине RS (INT, MAN, EXT, BUS) |
| Постоянное смещение (DC BIAS) |
| Внутренний источник | 0…±2,5 В |
| Погрешность установки | ±0,5% + 5 мВ |
| Внешний источник | ±45 В (потребуется опция соед. площадки LCR-16) |
| Память |
| Объём внутр. памяти | 10 файлов (программ тестирования) |
| Функции внутр. памяти | запись/считывание установленных параметров (настроек) |
| Внеш. USB-диск | запись/считывание: 10 файлов (настройки), 9999 файлов цифрового регистратора (Log), 999 изображ. экрана (скриншоты/.bmp), 10.000 отсчетов (data/.csv) |
| Дополнительные функции |
| Режим «Таблица» | табличные значения измерений (10 шагов), задержка: 0…60 с. |
| Изменяемый параметр | частота, уровень тест-сигнала (напряжение / ток) |
| Графическая развертка (на внеш. ПК) | отображение на экране внешнего ПК графика измеряемых параметров с помощью штатного ПО (кривая из 1.000 точек макс.) |
| Автовыбор режима | режим «Auto LCZ»: вкл/выкл |
| Зв. индикация | откл. / в допуске / вне допуска (для режима Pass/Fail) |
| Дисплей |
| Разрядность шкалы | 6 разрядов |
| Разрешение ЖКИ | 320x240 (графическая матрица), диагональ 9 см |
| Режим индикации | абсолют. значение, Δ-измерение, Δ-измерение в %,
режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256) |
| Формат индикации | основной / вспомогательный параметр (16 комбинаций) |
| Доп. индикация | мониторинг 2-х параметров (Mon1/ Mon2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| Скорость измерения | 40 изм./с, 10 изм./с, 3 изм./с (Fast / Med / Slow) |
| Общие данные |
| Условия эксплуатации | 0…+50°С и относительная влажность до 85% |
| Напряжение питания | ~100 - 240 В (±10%), 50 - 60 Гц (Pпотр. 30 Вт) |
| Габаритные размеры | 265x107x312 мм |
| Масса | 3 кг |
| Опции | (LCR-05) адаптер для компонентов с выводами;
(LCR-07) 2-х пр. щуп с двумя «крокодилами»;
(LCR-08) адаптер «щуп-пинцет» для SMD (tweezers);
(LCR-15) адаптер для SMD с регулир. дл. (для корпусов 0201 - 1812);
(LCR-16) адаптер пост. смещения (DC Bias) ±45 В (внеш. напряж);
(LCR-17) адаптер пост. смещения (DC Bias) ±2,5 А (ток) |
