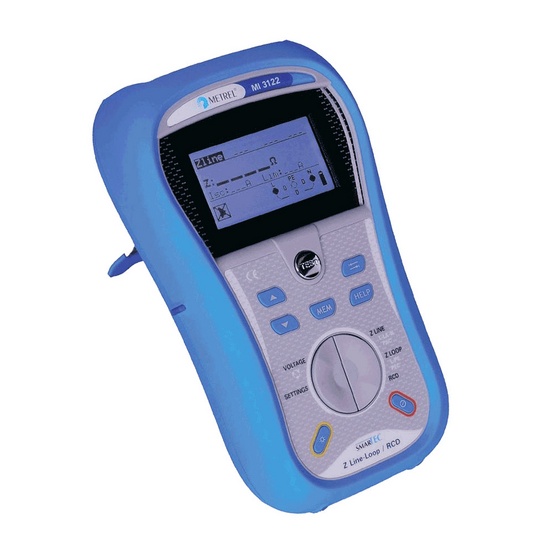

MI 3122 SMARTEC Z Line-Loop / RCD - измеритель полного сопротивления линии, контура и параметров УЗО

Наличие по запросу

131150руб.

Оформить заказ

Характеристики измерителя MI 3122 SMARTEC Z Line-Loop / RCD

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Номинальный дифференциальный ток УЗО I_∆N	10, 30, 100, 300, 500, 1000 мА
Множитель I_∆N	x0.5, x1, x2, x5
Ток срабатывания УЗО	(0,2...1,1)x I_∆N син. ток (тип AC)	0,05 x I_∆N	± 0.1 I_∆N
	(0,2...1,5)x I_∆N имп. ток (тип A, I_∆N≥30 мА)	0,05 x I_∆N	± 0.1 I_∆N
	(0,2...2,2)x I_∆N имп. ток (тип A, I_∆N<30 мА)	0,05 x I_∆N	± 0.1 I_∆N
Время срабатывания УЗО	0,0…40,0 мс	0,1 мс	±1 мс
Время срабатывания УЗО	40,1…2000,0 мс	0,1 мс	±3 мс
Полное сопротивление линии	0,00…9,99 Ом	00,1 Ом	±(5% от измер. + 5 е.м.р.)
	10,0…99,9 Ом	0,1 Ом	±(5% от измер. + 5 е.м.р.)
	100…999 Ом	1 Ом	±10% от измер.
	1,00…9,99 кОм	10 Ом	±10% от измер.
Полное сопротивление контура	0, 0…99,9 Ом	0,01 Ом	±(5% от измер. + 3 е.м.р.)
	10,0…99,9 Ом	0,1 Ом	±(5% от измер. + 5 е.м.р.)
	100…1999 Ом	1 Ом	±10% от измер.)
	1,00…9,99 Ом	10 Ом	±10% от измер.
Напряжение	0 В…500 В	1 В	±(2% от измер.+ 2 е.м.р.)
Частота	15…499,9 Гц	0,1 Гц	±(0,2% от измер. + 1 е.м.р.)
Чередование фаз	1.2.3 или 2.1.3
Питание	9 В пост.тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер АА)
Категория перенапряжения	600 В CAT III; 300 В CAT IV
Степень защиты	двойная изоляция
Подключение к ПК	RS 232 и USB

Описание

Назначение измерителя MI 3122 SMARTEC Z Line-Loop / RCD

С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов.

Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции измерителя MI 3122 SMARTEC Z Line-Loop / RCD

Измерение времени срабатывания УЗО.
Измерение тока срабатывания УЗО.
Измерение напряжения прикосновения.
Измерение полного сопротивления контура без отключения УЗО.
Измерение полного сопротивления контура и линии.
Расчет предполагаемого тока КЗ.
Проверка последовательности чередования фаз.
Измерение напряжения и частоты.

Особенности измерителя MI 3122 SMARTEC Z Line-Loop / RCD

Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО.
Встроенная память позволяет сохранить до 1500 измерений.
Измерение полного сопротивления контура при измерительном токе 6,5A.
Опциональный трехфазный адаптер.
Подключение к ПК посредством RS-232 или USB интерфейсов.
Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
А 1290 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца.
Магнит для фиксации прибора рядом с испытываемым объектом.
Размеры: 135x230x75 мм.
Масса (без батарей): 0,85 кг.
