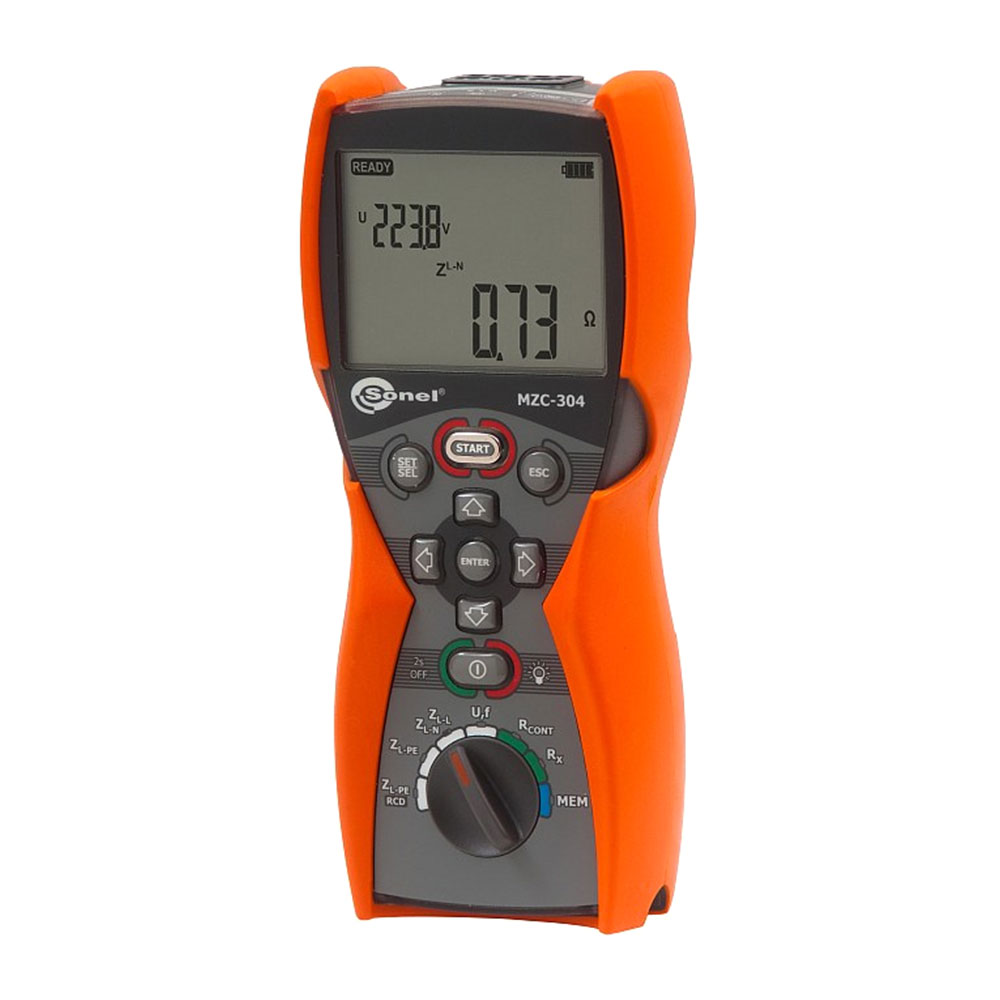

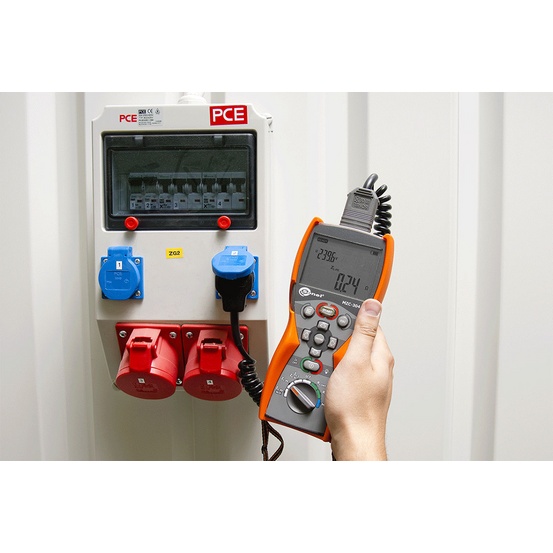

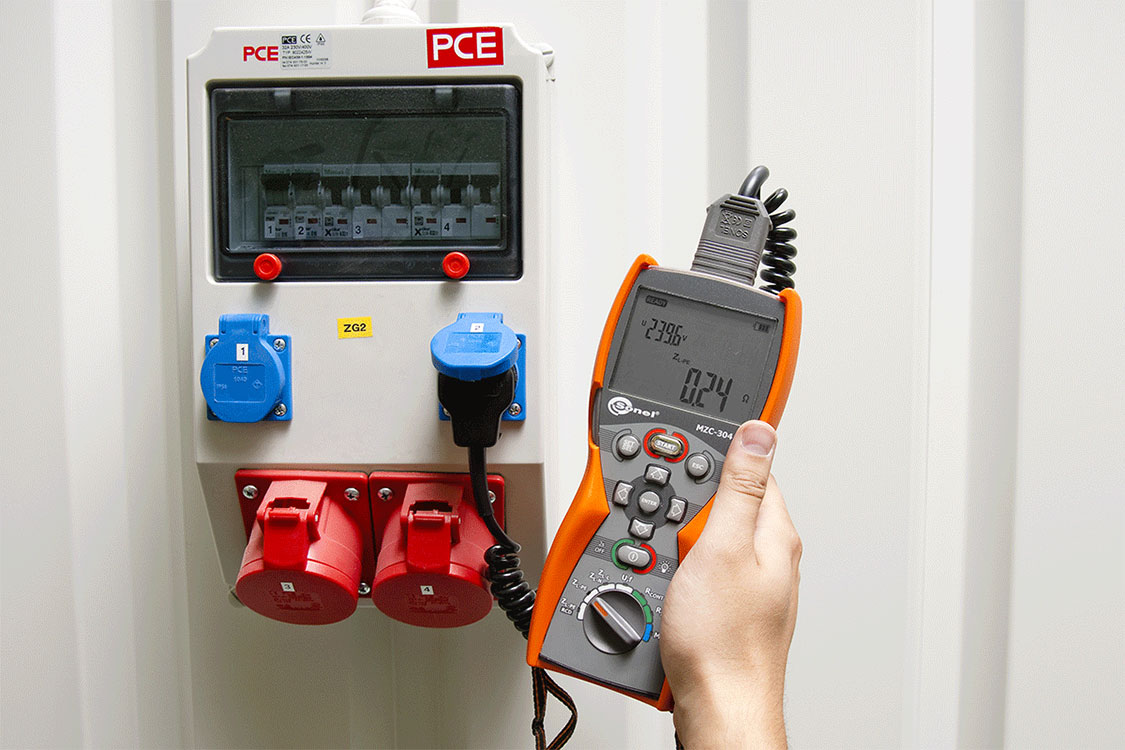

Основные характеристики измерителя MZC-304
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение напряжения переменного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...500 В | 1 В | ± (2% и. в. + 2 е. м. р.) |
- диапазон частоты: 45...65 Гц.
Измерение частоты
| Диапазон | Разрешение | Основная погрешность |
|---|
| 45,0...65,0 Гц | 0,1 | ±(0.1% и. в. + 1 е. м. р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон измерения согласно ГОСТ IEC 61557-3-2013.
| Провод измерительный | Диапазон ZS |
|---|
| 1,2 м | 0,13...1999 Ом |
| 5 м | 0,17...1999 Ом |
| 10 м | 0,21...1999 Ом |
| 20 м | 0,29...1999 Ом |
| WS-01, -05 | 0,19...1999 Ом |
Измерение полного сопротивления петли короткого замыкания ZS
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0...19.99 Ом | 0.01 Ом | ±(5% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом |
| 200...1999 Ом | 1 Ом |
- номинальное напряжение сети UnL-N/ UnL-L: 220/380 В, 230/400 В, 240/415 В;
- рабочий диапазон напряжения: 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L);
- номинальная частота сети fn: 50 Гц, 60 Гц;
- рабочий диапазон частоты: 45…65 Гц;
- максимальный измерительный ток для 230 В: 7,6 A, для 400 В: 13,3 А (продолжительность – 3х10 мс).
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0...19,99 Ом | 0,01 Ом | ±(5% и. в. + 5 е. м. р.) от ZS |
| 20,0...199,9 Ом | 0,1 Ом |
- рассчитывается и отображается для ZS < 200 Ом.
Ток короткого замыкания IK петли
Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В.
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0,058…1,999 A | 0,001 A | определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A |
| 20,0...199,9 A | 0,1 A |
| 200...1999 A | 1 A |
| 2,00...19,99 кA | 0,01 кA |
| 20,0…40,0 кA | 0,1 кA |
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0...19,99 Ом | 0,01 Ом | ±(6% и.в. + 10 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | ±(6% и. в. + 5 е. м. р.) |
| 200...1999 Ом | 1 Ом |
- без отключения УЗО с IΔn ≥ 30 мA;
- номинальное напряжение сети Un:220 В, 230 В, 240 В;
- рабочий диапазон напряжений: 180…270 В;
- номинальная частота сети fn: 50 Гц, 60 Гц;
- рабочий диапазон частоты: 45…65 Гц.
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0..19,99 Ом | 0,01 Ом | ±(6% + 10 е. м. р.) от ZS |
| 20,0…199,9 Ом | 0,1 Ом | ±(6% + 5 е. м. р.) от ZS |
- рассчитывается и отображается для ZS < 200 Ом.
Ток короткого замыкания IK
Диапазон согласно ГОСТ IEC 61557-3-2013 определяется, исходя из значений ZS и номинального напряжения Un=230 В.
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0,058…1,999 A | 0,001 A | определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00...19,99 A | 0,01 A |
| 20,0...199,9 A | 0,1 A |
| 200...1999 A | 1 A |
| 2,00...19,99 кA | 0,01 кA |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом.
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом |
| 200...400 Ом | 1 Ом |
- напряжение на разомкнутых измерительных проводниках: 4…9 В;
- выходной ток при R<2 Ом: мин. 200 мA (ISC: 200..250 мA);
- компенсация сопротивления измерительных проводников;
- измерение двунаправленным током.
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом |
- напряжение на разомкнутых измерительных проводниках: 4…9 В;
- выходной ток < 8 мA;
- звуковая индикация при сопротивлении < 30 Ом±50%;
- компенсация сопротивления измерительных проводников.
Дополнительные характеристики измерителя MZC-304
| Параметр | Значение |
|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300V (III 600V), согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 |
| Питание измерителя | щелочные LR6;
аккумуляторы HR6 |
| Габаритные размеры | 220x100x60 мм |
| Масса измерителя | около 1,6 кг |
| Температура хранения | -20...+60°C |
| Рабочая температура | 0...+50°C |
| Время до самовыключения (Auto-OFF) | устанавливается в меню прибора |
| Количество измерений Z (для щелочных батареек) | >5000 (2 измерения в минуту) |
| Память результатов измерений | 990 ячеек, 10000 результатов |
| Интерфейс | радиоканал OR-1 |
