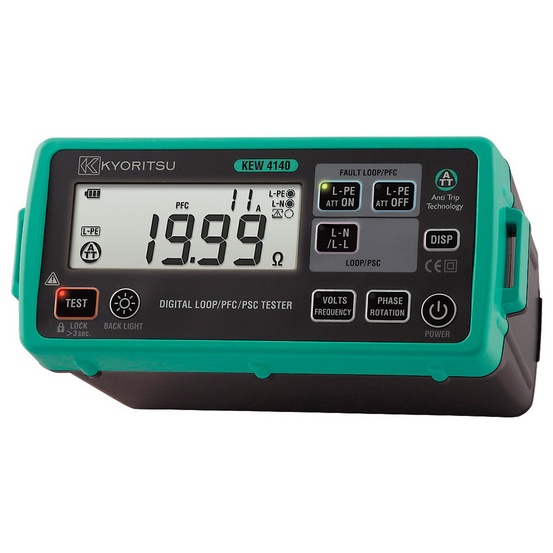

Цифровой измеритель полного сопротивления петли / ожидаемого тока повреждения / предполагаемого тока короткого замыкания Kyoritsu KEW Model 4140

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики измерителя KEW Model 4140

Измерение полного сопротивления петли "Фаза-Ноль"
Функция	L-PE ATT Выкл	L-PE ATT Вкл	L-N/L-L
Напряжение сети	230В (50/60Гц)		L-N: 230В (50/60Гц) L-L: 400В (50/60Гц)
Рабочее напряжение	100 - 280В (45 - 65Гц)		100 - 500В (45 - 65Гц)
Диапазон (автоподстройка)	20/200/2000 Ом	20/200/2000 Ом (L-N < 20 Ом)	20 Ом
Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В	20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс	L-N: 6А / 60мс N-PE: 10мА / прибл. 5с	20 Ом: 6А / 20мс
Точность	±3% измеренного значения ±4ед.мл.р. (*1)	±3% измеренного значения ±6ед.мл.р. (*1)	L-N: ±3% измеренного значения ±4ед.мл.р. L-L: ±3% измеренного значения ±8ед.мл.р.
Измерение ожидаемого тока повреждения PFC(L-PE) / предполагаемого тока короткого замыкания PSC(L-N/L-L) (*2)
Функция	ожидаемый ток повреждения PFC	ожидаемого тока повреждения PFC (ATT)	предполагаемый ток короткого замыкания PSC
Напряжение сети	230В (50/60Гц)		L-N: 230В (50/60Гц) L-L: 400В (50/60Гц)
Рабочее напряжение	100 - 280В (45 - 65Гц)		100 - 500В (45 - 65Гц)
Диапазон (автоподстройка)	2000А / 20кА	2000А / 20кА (L-N < 20 Ом)	2000А / 20кА
Номинальный измерительный ток при сопротивлении внешнего контура 0 Ом: Величина / продолжительность при 230В	20 Ом: 6А / 40мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс	L-N: 6А / 60мс N-PE: 10мА / прибл. 5с	20 Ом: 6А / 20мс
Проверка чередования фаз
Рабочее напряжение	50 - 500В, 45 - 65Гц
Примечание	Чередование фаз: отображаются как “1,2,3” и знак вращения по часовой стрелке / Обратное чередование фаз: отображаются как “3,2,1” и знак вращения против часовой стрелки.
Измерение напряжения
Диапазон измерения напряжения	0 - 500В, ±2% измеренного значения ±4ед.мл.р.
Диапазон измерения частоты	45 - 65 Гц, ±0,5% измеренного значения ±2ед.мл.р.
Стандарты безопасности	IEC 61010-1 CAT Ⅲ 300В (500В L - L) IEC 61557-1,3,7,10, IEC 60529 (IP54), IEC 61326 (EMC)
Источник питания	Батареи 1.5V AA × 6 рекомендуется использование алкалиновых (LR6) батарей
Размер	84(Д) × 184(Ш) × 133(В)мм
Вес	860г., включая батареи

Описание

Назначение измерителя KEW Model 4140

В цифровом измерителе сопротивления петли Kyoritsu KEW Model 4140 используется технология Anti-Trip (ATT), которая не приводит к срабатыванию УЗО при проведении измерения сопротивления петли фаза-ноль. Отсутствие необходимости отсоединять УЗО во время проведения измерений позволяет сэкономить время и деньги, и делает процесс измерения безопаснее.

При включенной функции ATT между цепью и землей подается испытательный ток не более 15 мА. Это позволяет проводить измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА или более.

Особенности измерителя KEW Model 4140

технология Anti-Trip для проведения полного измерения сопротивления петли фаза-ноль без отключения УЗО, рассчитанных на ток 30 мА и более;
двойная индикация позволяет одновременное проведение измерений например сопротивление Ф-0 и тока повреждения / тока КЗ;
возможно двухпроводное соединение для проведения измерения сопротивления петли фаза-ноль (L-L, L-N) и предполагаемого тока короткого замыкания (ОТП, PSC);
измерение чередования фаз в трехфазных сетях, сетевого напряжения и частоты;
фиксация тестовой кнопки для проведения измерений без рук, с автоматическим запуском измерений;
подсветка дисплея и кнопок передней панели для комфортной работы в темных местах;
измерение сопротивления петли фаза-ноль в диапазоне 20/200/2000 Ом с автоподстройкой диапазона;
измерение ожидаемого тока повреждения (ОТП, PFC) / предполагаемого (ожидаемого) тока короткого замыкания (ОТКЗ, PSC) в диапазоне 2000 А, 20 kA с автоподстройкой диапазона;
мгновенная проверка проводки на исправность и защита от соединения фаза к фазе;
прибор защищен от воды и пыли в соответствии со стандартом IP54.
