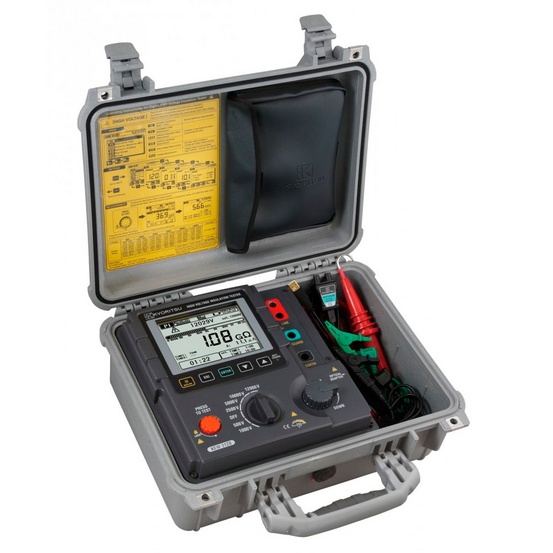

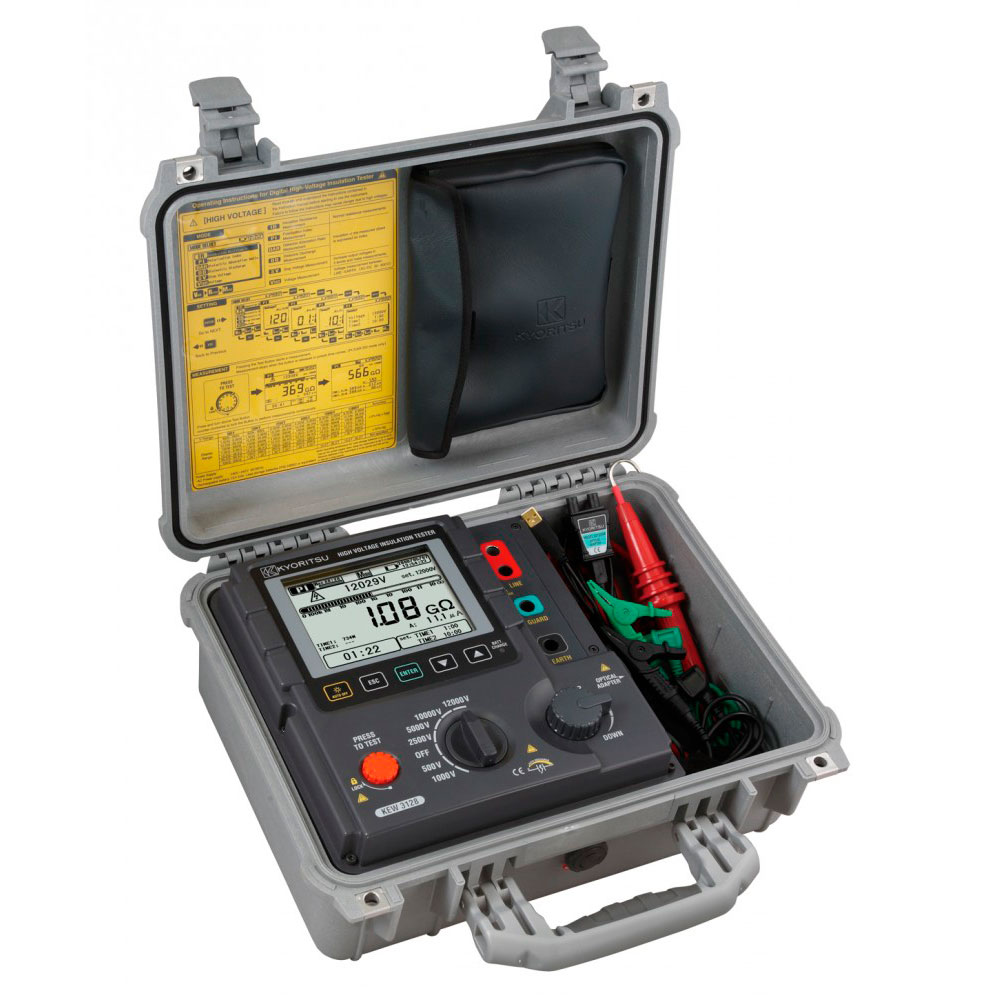

Цифровой высоковольтный мегаомметр KEW 3128

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики мегаомметра KEW 3128

Параметр	Значение
Измерение сопротивления изоляции:
Испытательное напряжение	500В	1000В	2500В	5000В	10000В	12000В
Максимально измеряемое значение	500ГОм	1ТОм	2,5ТОм	5ТОм	35ТОм
Точность	400кОм - 50 ГОм ±5% измеренного значения ±3ед.мл.р.	800кОм - 100ГОм ±5% измеренного значения ±3ед.мл.р.	2МОм - 250ГОм ±5% измеренного значения ±3ед.мл.р.	4МОм - 500ГОм ±5% измеренного значения ±3ед.мл.р.	8МОм - 1ТОм ±5% измеренного значения ±3ед.мл.р.
	50ГОм - 500 ГОм ±20% измеренного значения	100ГОм - 1ТОм ±20% измеренного значения	250ГОм - 2,5ТОм ±20% измеренного значения	500ГОм - 5ТОм ±20% измеренного значения	1ТОм - 10Том ±20% измеренного значения
	50ГОм - 500 ГОм ±20% измеренного значения	100ГОм - 1ТОм ±20% измеренного значения	250ГОм - 2,5ТОм ±20% измеренного значения	500ГОм - 5ТОм ±20% измеренного значения	10ТОм - 35ТОм показания отображаются, но точность измерений не гарантирована
Ток короткого замыкания	Максимум 5,0мА
Нагрузочный резистор к выходному номинальному напряжению	0,5МОм или более	1МОм или более	2,5МОм или более	5МОм или более	20МОм или более	24МОм или более
Выходное напряжение:
Номинальное напряжение	500В	1000В	2500В	5000В	10000В	12000В
Точность контроля	±10% ±20В
Выходная точность	0 - +20%	0 - +10%	0 - +10%	0 - +10%	-5 - +5%	-5 - +5%
Выбираемый пользователем диапазон	50 - 600В (с шагом 5В)	610 - 1200В (с шагом 10В)	1225 - 3000В (с шагом 25В)	3050 - 6000В (с шагом 50В)	6100 - 10000В (с шагом 100В)	10100 - 12000В (с шагом 100В)
Измерение напряжения:
Измеряемый диапазон	Постоянный ток, В: ±30 - ±600В, Переменный ток, В: 30 - 600В (50/60Гц)
Точность	±2% измеренного значения, ±3 ед.мл.р.
Измерение тока:
Измеряемый диапазон	5,0нА - 2,40мА (в зависимости от сопротивления изоляции) с точностью ±5% измеренного значения, ±5ед.мл.р.
Измерение емкости:
Измеряемый диапазон	5,0нФ - 50,0мкФ				5,0нФ - 1,0мкФ (отображаемый диапазон: 5,0нФ - 50,0мкФ)
Точность	±5% измеренного значения, ±5ед.мл.р.
Общие технические характеристики
Стандарты безопасности	IEC 61010-1 CAT IV 600В Степень загрязнения 2, IEC 61326, IEC 60529(IP64) -с закрытой крышкой.
Источник питания	Перезаряжаемые батареи (12В) Время зарядки примерно 8 часов / Источник питания АС (100В – 240В, 50/60Гц). Время непрерывных измерений: около 4 часов при нагрузке 100МОм при сопротивлении изоляции в диапазоне 12000В
Размер	330(Д) х 410(Ш) х 180(Г)мм, прибор и футляр
Вес	Около 9 кг (включая батареи), прибор и футляр

Описание

Описание мегаомметра KEW 3128

Kyoritsu KEW 3128 - Цифровой высоковольтный мегаомметр (измеритель сопротивления изоляции) это - измерение сопротивления изоляции в диапазоне до 35ТОм на напряжении 12кВ с микропроцессорным контролем и расширенными функциями диагностики изоляции для анализа характеристик изоляции кабелей, трансформаторов, двигателей, генераторов, реле высокого давления, изоляторов, электропроводки и т. д.

Особенности мегаомметра KEW 3128

микропроцессорное управление и расширенные функции диагностики изоляции;
измерение индекса поляризации (Polarization Index, PI);
измерение коэффициента диэлектрической абсорбции (Dielectric Absorbtion Ratio, DAR);
показатель разряда диэлектрика (Dielectric Discharge, DD);
тестирование ступенчатым напряжением (Step Voltage, SV);
анализ характеристик изоляции кабелей, трансформаторов, двигателей, генераторов, реле высокого давления, изоляторов, электропроводки и т. д.;
6 диапазонов: 500В, 1000В, 2500В, 5000В, 10000В, 12000В;
точная регулировка настройки напряжения в каждом диапазоне;
графическое представление зависимости сопротивления изоляции и тока утечки от времени на большом дисплее с гистограммой и подсветкой;
может работать от встроенного аккумулятора или от сети переменного тока;
автоматический разряд после испытания с контролем напряжения разряда;
внутренняя память может хранить около 43 000 измрений (макс.);
прочная конструкция для использования в полевых условиях со степенью защиты IP64 (с закрытой крышкой).
