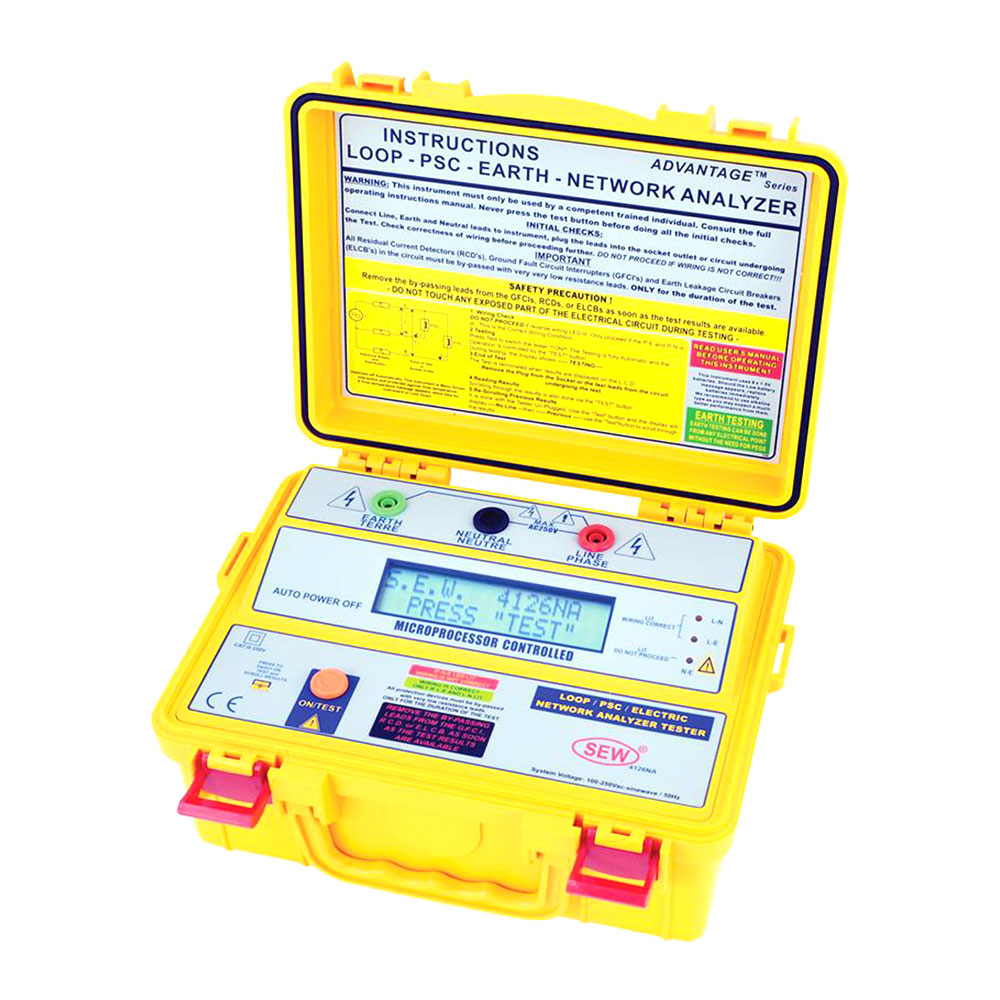

4126 NA - анализатор электрических сетей

Наличие по запросу

Цена по запросу

Оформить заказ

Характеристики анализатора 4126 NA

Параметр	Значение
Напряжение «фаза-земля», «фаза-нейтраль» на холостом ходу
Диапазон измерений	50… 280 В; 50 / 60 Гц
Погрешность измерения	± (1% + 1 ед. мл. разр.) (210…250 В); ± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В)
Сопротивление цепи «фаза-нейтраль», «фаза-земля»
Диапазон измерений	0,03…2000 Ом, автовыбор предела
Погрешность измерения	± (2% + 1 ед. мл. разр.) (0,05…500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом)
Сопротивление шины «земля», «фаза», «нейтраль»
Диапазон измерений	0,03…2000 Ом, автовыбор предела
Погрешность измерения	± (2% + 1 ед. мл. разр.) (0,05…50 Ом); ± (3% + 1 ед. мл. разр.) (50...500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом)
Ток короткого замыкания в цепи «фаза-нейтраль», «фаза-земля»
Диапазон (косвенное измерение)	0…6000 А при напряжении 230 В
Общие данные
Номинальное напряжение сети	230 В ± 20%; 50/60 Гц
Максимальный ток в сети	10 А
Индикатор	2-строчный (2х16) ЖКИ
Источник питания	1,5 В х 8 (тип АА)
Габаритные размеры	250х190х110 мм
Масса	1,5 кг
Условия эксплуатации	0…+40°С; отн. влажность не более 85%

Описание

Назначение анализатора 4126 NA

Измеритель параметров электрических сетей 4126 NA выполнен в усиленном корпусе измененного типоразмера (ударо-, пыле-, и влагозащищенное исполнение) и предназначен для проверки надежности электрической проводки в однофазных сетях и системах с небольшим энергопотреблением (макс. ток нагрузки 10 А). Для информативного отображения результатов измерений прибор имеет увеличенный ЖК-индикатор.

Описание анализатора 4126 NA

Измеритель 4126 NA имеет встроенный микропроцессор и управление с помощью всего одной «Smart» кнопки всеми режимами работы. Первое нажатие на кнопку включает питание прибора. Следующее нажатие - переводит прибор в режим пошагового тестирования. Последующие нажатия на кнопку обеспечивают измерение параметров электрической цепи.

Измеритель 4126 NA прост и удобен в эксплуатации. Основное внимание оператор может сосредоточить на измерениях, а не на изучении технического описания к прибору!

Использование измерителя 4126 NA позволяет быстро обнаружить является ли электрическая сеть «здоровой» или существуют какие-либо проблемы в цепях «фаза», «нейтраль» или в цепи заземления. Процесс измерения сопротивления заземления осуществляется без традиционно используемых длинных измерительных проводов и дополнительных штырей заземления. По полученному значению сопротивления заземления можно определить величину тока утечки на землю.

Особенности анализатора 4126 NA

4 функции в одном приборе: вольтметр, тестер цепей заземления, измеритель петли и тока КЗ, проверка монтажа и правильности подключения проводов электропитания (с/д + ЖКИ).
Измерение напряжения: «фаза-нейтрал» и «фаза-земля» без нагрузки (50…280 В).
Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения (0,03…2000 Ом).
Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения (0,03…2000 Ом).
Измерение сопротивления шины «нейтраль» (0,03…2000 Ом).
Измерение сопротивления шины заземления, учитывающее качество контактных соединений.
Вычисление ожидаемого тока КЗ в цепи «фаза-нейтраль» и «фаза-земля» (до 6000 А).
Встроенный микропроцессор, управление одной кнопкой.
Сохранение результатов измерения в памяти прибора.
Батарейное питание, автоматическое отключение питания.
Сверхнизкое энергопотребление за счет использование элементов КМОП.
Компактное исполнение, входные терминалы на лицевой панели прибора.
Двухстрочный ЖК-индикатор (2х16) с наклонным расположением.
Высокие эргономические показатели, надёжность.
Пыле-, влагозащищенное исполнение.
Близкий отечественный аналог Щ-41160.
