- Описание
Назначение анализатора 2811 LP

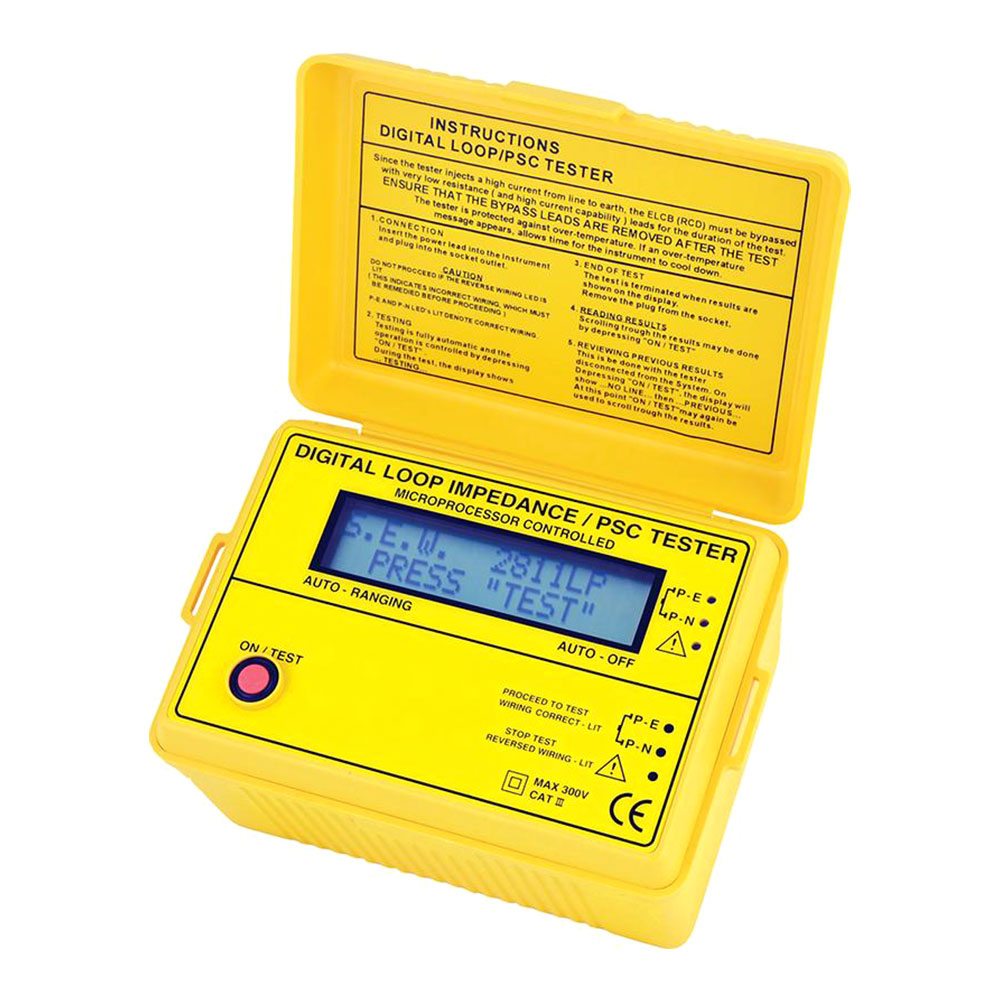

Измеритель параметров электрических сетей 2811 LP предназначен для проверки надежности электрической проводки в однофазных сетях с небольшим энергопотреблением (макс. ток нагрузки 10 А). Прибор имеет встроенный ЖК-индикатор, для отображения результатов измерения. Встроенный микропроцессор и управление всеми режимами работы одной кнопкой. Нажатие на кнопку включает питание прибора, последующие нажатие переводит прибор в режим тестирования, следующие нажатия на кнопку приводят к измерению параметров электрической цепи, результаты которых отображаются на индикаторе.
Измеритель параметров электрических сетей 2811 LP настолько прост в эксплуатации, что основное внимание вы можете сосредоточить на измерениях, а не на изучении технического описания к этим приборам!
Особенности анализатора 2811 LP
- Измерение напряжения «фаза-нейтраль» и «фаза-земля» без нагрузки.
- Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения.
- Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения.
- Измерение сопротивления шины «нейтраль».
- Измерение сопротивления шины заземления, учитывающее качество контактных соединений.
- Вычисление ожидаемого тока короткого замыкания в цепи «фаза-нейтраль» и «фаза-земля».
- Сохранение результатов измерения в памяти прибора.
- Защита ограничительного резистора от перегрева.
- Индикация правильности подключения измерительных проводов.
- Управление одной многофункциональной кнопкой.
- Встроенный микропроцессор.
- Батарейное питание.
- Низкое энергопотребление за счет использование элементов КМОП.
- Индикатор состояния внутренних источников питания.
- Автоматическое отключение питания.
- Подключение к сети с помощью стандартного шнура питания.
- Малогабаритный.
- Близкий отечественный аналог Щ-41160.
Принцип работы анализатора 2811 LP
Принцип работы измерителя основан на измерении падения напряжения фаза-нейтраль на холостом ходу (без нагрузки) и параметров цепей фаза-нейтраль и фаза-земля под нагрузкой, с последующим вычислением остальных параметров сети. Этот принцип измерения позволяет получить наиболее достоверный результат.
Перед началом измерений кнопка "START" должна быть отжата. Первое измерение, которое производит анализатор – это напряжение питания, которое может поступать от генератора, трансформаторной подстанции и т.д. Оно обозначено как VG. Далее цепь между фазой и нейтралью нагружается анализатором таким образом, чтобы в цепи протекал достаточно большой ток (11,76 А при напряжении в сети 230 В, 50 Гц). Результаты измерения - напряжение (VL-N) и ток нагрузки записываются в энергонезависимую память внутреннего микропроцессора. Затем аналогично нагружается цепь фаза-земля, и полученные значения напряжения (VL-E) и тока нагрузки заносятся в память микропроцессора. Весь этот процесс протекает автоматически, без участия пользователя. Теперь микропроцессор имеет достаточно информации для анализа состояния электрической сети. Прокрутите полученные результаты измерения в пошаговом режиме с помощью кнопки "START".
Использование измерителя 2811 LP позволяет быстро обнаружить является ли электрическая сеть «здоровой» или существуют какие-либо проблемы в цепях «фаза», «нейтраль» или в цепи заземления. Процесс измерения сопротивления заземления осуществляется без традиционно используемых длинных измерительных проводов и дополнительных штырей заземления. По полученному значению сопротивления заземления можно определить величину тока утечки на землю.
Поиск плохих контактов, старых проводов или плохого заземления еще никогда не был таким легким и главное быстрым, как при использовании данного анализатора.
