Система контроля токов утечки и параметров безопасности электрических приборов PAT-820

Система контроля токов утечки и параметров безопасности электрических приборов PAT-820
Наличие по запросу
Цена по запросу
Оформить заказ

Подробные технические характеристики

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.

Измерение напряжения сети

Диапазон Разрешение Основная погрешность
195,0 В…265,0 В 0,1 В ± (2 % и.в. + 2 е.м.р)
  • Измерение напряжения между L и N сети питания измерителя

Измерение частоты сети

Диапазон Разрешение Основная погрешность
45,0 Гц…55,0 Гц 0,1 Гц ± (2 % и.в. + 2 е.м.р)
  • Измерение частоты сетевого напряжения питания измерителя

Измерение напряжения PE сети

Диапазон Разрешение Основная погрешность
0,0 В…59,9 В 0,1 В ± (2 % и.в. + 2 е.м.р)

* для U < 5 В погрешность не определена

  • Измерение напряжения между PE и N сети питания прибора.

Проверка предохранителя

  • Напряжение измерения: 4 В…8 В переменного тока;
  • Ток проверки: максимально 5 мA.)

Измерение сопротивления провода заземления I = 200 мA (I класс защиты

Диапазон Разрешение Основная погрешность
0,00 Ом...0,99 Ом 0,01 Ом ± (4 % и.в. + 2 е.м.р)
1,00 кОм...19,99 Ом ± (4 % и.в. + 3 е.м.р)
  • Напряжение на выходе без нагрузки: 4 В…12 В переменного тока;
  • Ток измерения: ≥ 200 мA для R = 0,2 Ом…1,99 Ом;
  • Регулируемый верхний предел в диапазоне: 10 МОм…1,99 Ом с разрешением 0,01 Ом;
  • Регулируемое время измерения:1 сек…60 сек. разрешением 1 сек. и непрерывное измерение.

Измерение сопротивления провода заземления I = 10 A (I класс защиты)

Диапазон Разрешение Основная погрешность
0 мОм...999 мОм 1мОм ± (3 % и.в. + 4 е.м.р)
1,00 Ом...1,99Ом 0,01Ом
  • Напряжение на выходе без нагрузки: < 12 В переменного тока;
  • Ток измерения: ≥ 10 A для R ≤ 0,5 Ом;
  • Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
  • Регулируемое время измерения: 1 сек…60 сек. с разрешением 1 сек.

Измерение сопротивления провода заземления I = 25 A (I класс защиты)

Диапазон Разрешение Основная погрешность
0 мОм...999 мОм 1мОм ± (3 % и. в. + 4 е.м.р)
1,00 Ом...1,99 Ом 0,01 Ом
  • Напряжение на выходе без нагрузки: < 12 В переменного тока;
  • Ток измерения: ≥ 25 A для R ≤ 0,2 Ом;
  • Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
  • Регулируемое время измерения: 1 сек…60 сек. с разрешением 1 сек.

Измерение сопротивления изоляции напряжением 100 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 100 В: 100 кОм…99,9 МОм

Диапазон Разрешение Основная погрешность
0 мОм...999 мОм 1мОм ± (3 % и. в. + 4 е.м.р)
1,00 Ом...1,99 Ом 0,01 Ом
  • Точность задания напряжения (Robc [Ом] ≥ 1000*UN [В]): -0+30 % от установленного значения;
  • Номинальный ток: минимально 1мА…1,4 мА;
  • Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
  • Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и непрерывное измерение;
  • Обнаружение опасного напряжения до начала измерения;
  • Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 250В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 250 В: 250 кОм…199,9 МОм

Диапазон Разрешение Основная погрешность
0 кОм...1999 кОм 1 кОм ± (5 % и.в. + 8 е.м.р)
2,00 MОм...19,99 MОм 0,01 MОм
2,00 MОм...19,99 MОм 0,1 MОм
  • Точность задания напряжения (Robc [Ом] ≥ 1000*UN [В]): -0 % +30 % от установленного значения;
  • Номинальный ток: минимально 1 мА…1,4 мА;
  • Регулируемый нижний предел в диапазоне 0,1 MОм...9,9 MОм с разрешением 0,1 MОм;
  • Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
  • Обнаружение опасного напряжения до начала измерения;
  • Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 500 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 500В: 500кОм…599,9MОм

Диапазон Разрешение Основная погрешность
0 кОм...1999 кОм 1 кОм ± (5 % и.в. + 8 е.м.р)
2,00 MОм...19,99 MОм 0,01 MОм
20,0 MОм...599,9MОм 0,1 MОм
  • Точность задания напряжения (Robc [Ом] ≥ 1000*UN [В]): -0 % +30 % от установленного значения;
  • Номинальный ток: минимально 1 мА…1,4 мА;
  • Регулируемый нижний предел в диапазоне 0,1 MОм...9,9 MОм с разрешением 0,1MОм;
  • Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
  • Обнаружение опасного напряжения до начала измерения;
  • Разрядка объекта после измерения.

Flash Test

Диапазон Разрешение Основная погрешность
0,00 мА...2,50 мА 0,01мА ± (5 % и.в. + 5 е.м.р)
  • Напряжение измерения: переменное 1500 В, 3000 В
  • Время измерения: регулируется в диапазоне 2 сек…180 сек.;
  • Регулируемый верхний предел в диапазоне: 0,01 мА…2,5 мА с разрешением 0,01/0,1 мА.

Измерение тока утечки замещения

Диапазон Разрешение Основная погрешность
0,00 мА...3,99 мА 0,01 мА ± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА 0,1 мА
  • Напряжение размыкания: 25 В…50 В;
  • Внутреннее сопротивление проверяемого устройства 2 кОм ± 20 %;
  • Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01 мА
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки защитного проводника

Диапазон Разрешение Основная погрешность
0,00 мА...3,99 мА 0,01 мА ± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА 0,1 мА
  • Напряжение измерения – сетевое;
  • Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01 мА;
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение дифференциального тока утечки

Диапазон Разрешение Основная погрешность
0,00 мА...3,99 мА 0,01 мА  (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА 0,1 мА
  • Регулируемый верхний предел в диапазоне: 0,01 …9,9 мA с разрешением 0,01 мA/0,1 мA;
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки и дифференциального тока с помощью клещей

Диапазон Разрешение Основная погрешность
0,00 мА...3,99 мА 0,01 мА ± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА 0,1 мА
  • Регулируемый верхний предел в диапазоне: 0,01 …9,9 мA с разрешением 0,01 мA/0,1 мA;
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки и дифференциального тока с помощью клещей

Диапазон Разрешение Основная погрешность
0,00 мА…9,99 мА 0,01 мА ± (5 % и.в. + 5 е.м.р)
10,0 мА…99,9 мА 0,1 мА
  • Основная погрешность в таблице не учитывает погрешность измерительных клещей;
  • Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01мА;.
  • Установка времени измерения в диапазоне: 1 сек…180 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение тока утечки при прикосновении

Диапазон Разрешение Основная погрешность
0,000 мА...4,999 мА 0,001 мА ± (5 % и.в. + 3 е.м.р)
  • Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека;
  • Регулируемый верхний предел в диапазоне: 0,01 мА…1,99 мА с разрешением 0,01 мА.
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение полной мощности S

Диапазон Разрешение Основная погрешность
0 ВA...999 ВA 1 ВA ± (5 % и.в. + 3 е.м.р)
1 кВA…3,99 кВA 0,01 кВA

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

  • • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение активной мощности P

Диапазон Разрешение Основная погрешность
0 Вт...999 Вт 1 Вт ± (5 % и.в. + 3 е.м.р)
1 кВт…3,99 кВт 0,01 кВт

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Коэффициент мощности PF

Диапазон Разрешение Основная погрешность
0,00…1,00 0,01 ± (10 % + 5 е.м.р)
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение потребляемого тока

Диапазон Разрешение Основная погрешность
0,00 A...15,99 A 0,01A ± (2 % и.в. + 3 е.м.р)
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение потребляемого тока с помощью клещей

Диапазон Разрешение Основная погрешность
100 мА…999 мА 1 мА ± (5 % и.в. + 5 е.м.р)
1,00 A…9,99 A 0,01 A
10,0 A…24,9 A 0,1 A
  • Основная погрешность в таблице не учитывает погрешность измерительных клещей;
  • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение параметров УЗО

Измерение времени срабатывания УЗО tA для синусоидального дифференциального тока:
Диапазон измерений согласно ГОСТ IEC 61557-6-2013: 0 мс... до верхней границы отображаемого значения

Тип УЗО Кратность Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0 мс...300 мс 1 мс ± (2 % и.в. ± 2 е.м.р)1)
1 IΔn
2 IΔn 0 мс...150 мс
5 IΔn 0 мс...40 мс

1) для IΔn = 10мА и 0,5 IΔn погрешность составляет ± (2 % и.в. ± 3 е.м.р)

Измерение тока срабатывания УЗО IA для синусоидального дифференциального тока:
Диапазон измерений согласно ГОСТ IEC 61557-6-2013: (0,3...1,0)IΔn

Номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3 мA…10,0 мA 0,1 мA 0,3 IΔn…1,0 IΔn &plumsn; 5 % IΔn
15 мA 4,5 мA…15,0 мA
30 мA 9,0 мA…30,0мA
  • Время протекания измерительного тока максимально 3200 мс;
  • Тестирование дифференциальных выключателей УЗО типа AC;
  • Старт по нарастающему или спадающему фронту.

Дополнительные характеристики

Параметр Значение
Питание измерителя 195…265 В, 50Гц
Категория электробезопасности CAT II/300 В
Диапазон рабочих температур -10 °C…+50 °C
Диапазон температур при хранении -20 °C…+70 °C
Влажность 20…80 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP40 (IP67 с закрытым кейсом)
Размеры 390 × 305 × 175мм
Масса около 5,7 кг
Ток нагрузки макс. 16 А (230 В)
Память результатов измерения минимум 4 ГБ
Интерфейс USB
Дисплей TFT 780х480
Высота над уровнем моря ˂ 2000м
Соответствие ГОСТ Р МЭК 61557-1-2005
Изоляция Двойная согласно ГОСТ IEC 61010-1-2014
ГОСТ IEC 61557-2-2013
Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014
ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005)
  • Описание

Назначение и область применения

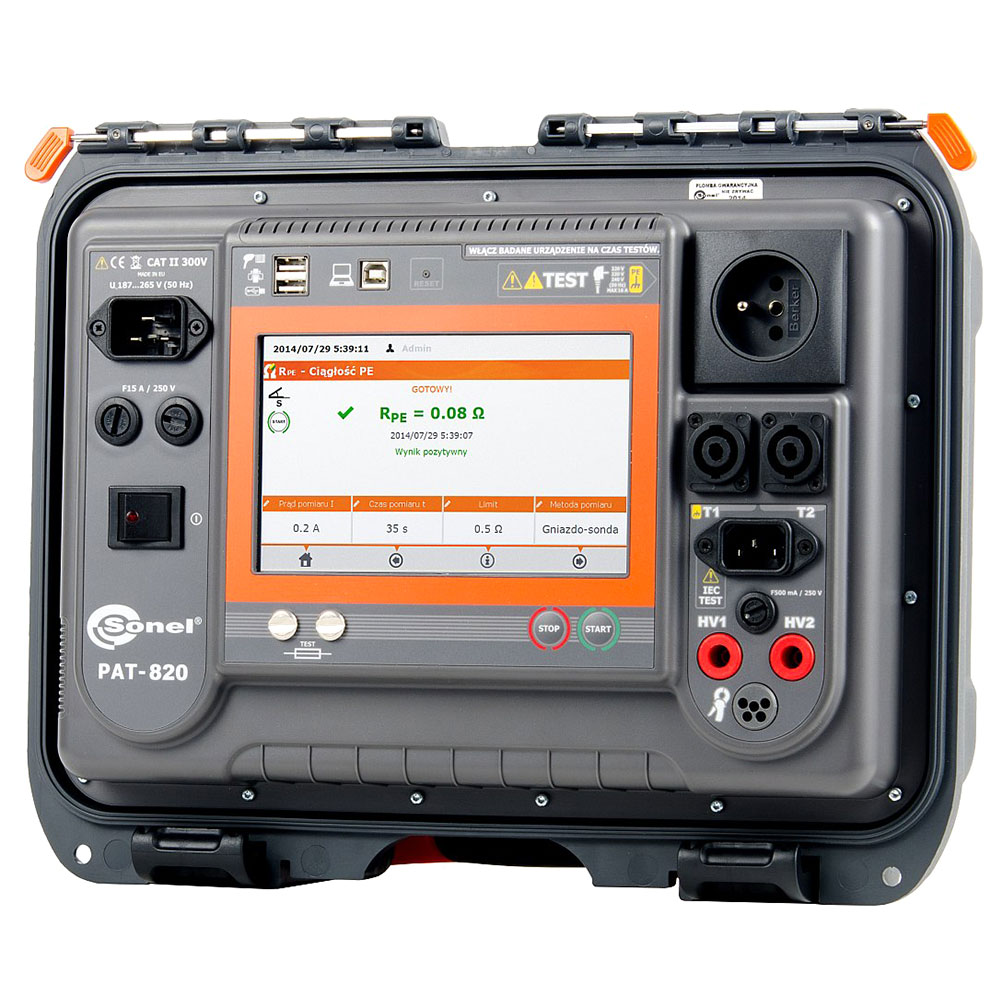

PAT-820 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки и т.д.), так и в бытовых условиях (стиральные, посудомоечные машины).

Уникальность PAT-820 заключается в том, что в отличие от измеряемых параметров электробезопасности, таких как сопротивление изоляции, сопротивления защитных проводников, параметров устройств дифференциального отключения (RCD), различных видов токов утечки используемого оборудования, есть функция FlashTest (проверка прочности изоляции), что позволяет заблаговременно предупредить аварийные ситуации, а также причинение вреда здоровью Пользователю электрооборудования.

Функциональные возможности

  • измерение напряжения L-N и частоты сети;
  • измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
  • измерение сопротивления изоляции напряжением: 100В, 250В и 500В;
  • измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200мА, 10А и 25А;
  • измерения токов утечки:
    • замещения ISB – измерение малым напряжением 25В…50В с сопротивлением измерительной цепи 2кОм;
    • прикосновения IT;
    • в защитном проводнике IPE;
    • дифференциальный ΔIУТ – ограниченный разностью токов между L и N.
  • измерение параметров УЗО (RCD);
  • тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
  • FLASH Test – проверка прочности изоляции напряжением 1500В или 3000В;
  • программируемый автоматический режим измерения;
  • сохранение результатов в память и передача данных на ПК;
  • совместим с ПО «SONEL Reader».
