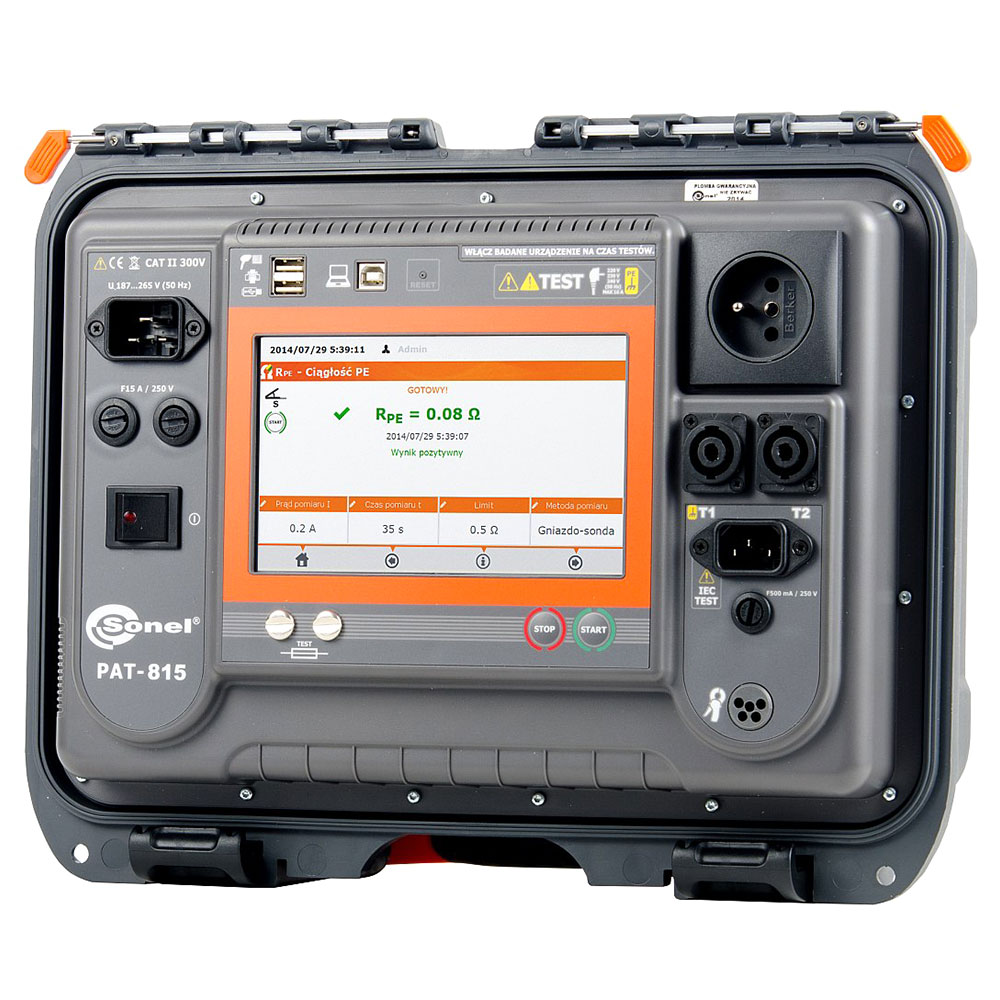

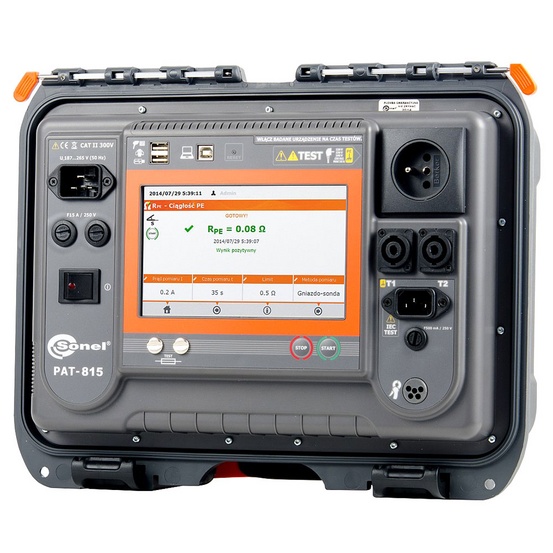

Система контроля токов утечки и параметров безопасности электрических приборов PAT-815

Наличие по запросу

Цена по запросу

Оформить заказ

Подробные технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения сети

Диапазон	Разрешение	Основная погрешность
195,0В…265,0В	0,1В	± (2 % и.в. + 2 е.м.р)

Измерение напряжения между L и N сети питания измерителя.

Измерение частоты сети

Диапазон	Разрешение	Основная погрешность
45,0Гц…55,0Гц	0,1Гц	± (2 % и.в. + 2 е.м.р)

Измерение частоты сетевого напряжения питания измерителя.

Измерение напряжения PE сети

Диапазон	Разрешение	Основная погрешность *
0,0В…59,9В	0,1В	± (2 % и.в. + 2 е.м.р)

* для U < 5В погрешность не определена

Измерение напряжения между PE и N сети питания прибора.

Проверка предохранителя

Напряжение измерения: 4В…8В переменного тока;
Ток проверки: максимально 5мA.

Измерение сопротивления провода заземления I=200мA (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0,00Ом...0,99Ом	0,01Ом	± (4 % и.в. + 2 е.м.р)
1,00кОм...19,99Ом	0,01Ом	± (4 % и.в. + 3 е.м.р)

Напряжение на выходе без нагрузки: 4В…12В переменного тока;
Ток измерения: ≥ 200мA для R = 0,2Ом…1,99Ом;
Регулируемый верхний предел в диапазоне: 10мОм…1,99Ом с разрешением 0,01Ом;
Регулируемое время измерения:1сек…60сек. разрешением 1сек. и Непрерывное измерение.

Измерение сопротивления провода заземления I=10A (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0мОм...999мОм	1мОм	± (3 % и.в. + 4 е.м.р)
1,00Ом...1,99Ом	0,01Ом	± (3 % и.в. + 4 е.м.р)

Напряжение на выходе без нагрузки: < 12В переменного тока;
Ток измерения: ≥ 10A для R ≤ 0,5Ом;
Регулируемый верхний предел в диапазоне: 10мОм…1,99Ом с разрешением 0,01Ом;
Регулируемое время измерения: 1сек…60сек. с разрешением 1сек.

Измерение сопротивления провода заземления I=25A (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0мОм...999мОм	1мОм	± (3 % и.в. + 4 е.м.р)
1,00Ом...1,99Ом	0,01Ом	± (3 % и.в. + 4 е.м.р)

Напряжение на выходе без нагрузки: < 12В переменного тока;
Ток измерения: ≥ 25A для R ≤ 0,2Ом;
Регулируемый верхний предел в диапазоне: 10мОм…1,99Ом с разрешением 0,01Ом;
Регулируемое время измерения: 1сек…60сек. с разрешением 1сек.

Измерение сопротивления изоляции напряжением 100В Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100В: 100кОм…99,9МОм

Диапазон	Разрешение	Основная погрешность
0кОм...1999кОм	1кОм	± (5 % и.в. + 8 е.м.р)
2,00МОм...19,99МОм	0,01МОм
20,0МОм...99,9МОм	0,1МОм

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % от установленного значения;
Номинальный ток: минимально 1мА…1,4мА;
Регулируемый нижний предел в диапазоне 0,1MОм...9,9MОм с разрешением 0,1 MОм;
Изменяемое время измерения: 3сек…3мин с шагом 1сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 250В Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250В: 250кОм…199,9МОм

Диапазон	Разрешение	Основная погрешность
0кОм...1999кОм	1кОм	± (5 % и.в. + 8 е.м.р)
2,00MОм...19,99MОм	0,01MОм
20,0MОм...199,9MОм	0,1MОм

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % от установленного значения;
Номинальный ток: минимально 1мА…1,4мА;
Регулируемый нижний предел в диапазоне 0,1MОм...9,9MОм с разрешением 0,1MОм;
Изменяемое время измерения: 3сек…3мин. с шагом 1сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 500В Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500В: 500кОм…599,9MОм

Диапазон	Разрешение	Основная погрешность
0кОм...1999кОм	1кОм	± (5 % и.в. + 8 е.м.р)
2,00MОм...19,99MОм	0,01MОм
20,0MОм...599,9MОм	0,1MОм

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % от установленного значения;
Номинальный ток: минимально 1мА…1,4мА;
Регулируемый нижний предел в диапазоне 0,1MОм...9,9MОм с разрешением 0,1MОм;
Изменяемое время измерения: 3сек…3мин. с шагом 1сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Flash Test

Диапазон	Разрешение	Основная погрешность
0,00мА...2,50мА	0,01мА	± (5 % и.в. + 5 е.м.р)

Напряжение измерения: переменное 1500В, 3000В;
Время измерения: регулируется в диапазоне 2сек…180сек.;
Регулируемый верхний предел в диапазоне: 0,01мА…2,5мА с разрешением 0,01мА/0,1мА.

Измерение тока утечки замещения

Диапазон	Разрешение	Основная погрешность
0,00мА...3,99мА	0,01мА	± (5 % и.в. + 2 е.м.р)
4,0мА...19,9мА	0,1мА	± (5 % и.в. + 2 е.м.р)

Напряжение размыкания: 25В…50В;
Внутреннее сопротивление проверяемого устройства 2кОм ± 20 %;
Регулируемый верхний предел в диапазоне: 0,01мА…19,9мА с разрешением 0,01мА;
Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки защитного проводника

Диапазон	Разрешение	Основная погрешность
0,00мА...3,99мА	0,01мА	± (5 % и.в. + 2 е.м.р)
4,0мА...19,9мА	0,1мА	± (5 % и.в. + 2 е.м.р)

Напряжение измерения – сетевое;
Регулируемый верхний предел в диапазоне: 0,01мА…19,9мА с разрешением 0,01мА;
Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение дифференциального тока утечки

Диапазон	Разрешение	Основная погрешность
0,00мА...3,99мА	0,01мА	± (5 % и.в. + 2 е.м.р)
4,0мА...19,9мА	0,1мА	± (5 % и.в. + 2 е.м.р)

Регулируемый верхний предел в диапазоне: 0,01мА…9,9мA с разрешением 0,01мA/0,1мA;
Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки и дифференциального тока с помощью клещей

Диапазон	Разрешение	Основная погрешность
0,00мА…9,99мА	0,01мА	± (5 % и.в. + 5 е.м.р)
10,0мА…99,9мА	0,1мА	± (5 % и.в. + 5 е.м.р)

Основная погрешность в таблице не учитывает погрешность измерительных клещей;
Регулируемый верхний предел в диапазоне: 0,01мА…19,9мА с разрешением 0,01мА;
Установка времени измерения в диапазоне: 1сек…180сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки при прикосновении

Диапазон	Разрешение	Основная погрешность
0,000мА...4,999мА	0,001мА	± (5 % и.в. + 3 е.м.р)

Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека;
Регулируемый верхний предел в диапазоне: 0,01мА…1,99мА с разрешением 0,01мА;
Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение полной мощности S

Диапазон	Разрешение	Основная погрешность *
0ВA...999ВA	1ВA	± (5 % и.в. + 3 е.м.р)
1кВA…3,99кВA	0,01кВA	± (5 % и.в. + 3 е.м.р)

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1сек…60сек. с шагом 1сек.

Измерение активной мощности P

Диапазон	Разрешение	Основная погрешность *
0Вт...999Вт	1Вт	± (5 % и.в. + 3 е.м.р)
1кВт…3,99кВт	0,01кВт	± (5 % и.в. + 3 е.м.р)

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1сек…60сек. с шагом 1сек.

Коэффициент мощности PF

Диапазон	Разрешение	Основная погрешность
0,00…1,00	0,01	± (10 % + 5 е.м.р)

Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1сек…60сек. с шагом 1сек.

Измерение потребляемого тока

Диапазон	Разрешение	Основная погрешность
0,00A...15,99A	0,01A	± (2 % и.в. + 3 е.м.р)

Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1сек…60сек. с шагом 1сек.

Измерение потребляемого тока с помощью клещей

Диапазон	Разрешение	Основная погрешность
100мА…999мА	1мА	± (5 % и.в. + 5 е.м.р)
1,00A…9,99A	0,01A
10,0A…24,9A	0,1A

Основная погрешность в таблице не учитывает погрешность измерительных клещей;

Установка времени измерения в диапазоне: 1сек…60сек. с шагом 1сек и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1сек…60сек. с шагом 1сек.

Измерение параметров УЗО Измерение времени срабатывания УЗО t_A для синусоидального дифференциального тока: Диапазон измерений согласно ГОСТ IEC 61557-6-2013: 0мс... до верхней границы отображаемого значения

Тип УЗО	Кратность	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5I_D_n	0мс...300мс	1мс	± (2 % и.в. ± 2 е.м.р)¹⁾
	1I_D_n	0мс...300мс
	2I_D_n	0мс...150мс
	5I_D_n	0мс...40мс

1) для I_D_n = 10мА и 0,5I_D_n погрешность составляет ± (2 % и.в. ± 3 е.м.р) Измерение тока срабатывания УЗО I_A для синусоидального дифференциального тока: Диапазон измерений согласно ГОСТ IEC 61557-6-2013: (0,3...1,0)I_Δn

Номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10мA	3,3мA…10,0мA	0,1мA	0,3I_D_n…1,0I_D_n	± 5 % I_D_n
15мA	4,5мA…15,0мA
30мA	9,0мA…30,0мA

Время протекания измерительного тока максимально 3200мс;

Тестирование дифференциальных выключателей УЗО типа AC;
Старт по нарастающему или спадающему фронту.

Дополнительные характеристики

Параметр	Значение
Влажность	20…80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 (IP67 с закрытым кейсом)
Размеры	390 x 305 x 175мм
Масса	около 5,7кг
Ток нагрузки макс.	16А (230В)
Память результатов измерения	минимум 4ГБ
Интерфейс	USB
Дисплей	TFT 7800х480
Высота над уровнем моря	˂ 2000м
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Описание

Назначение и область применения

PAT-815 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки и т.д.), так и в бытовых условиях (стиральные, посудомоечные машины).

В режиме автоматического измерения PAT-815 самостоятельно проведёт комплекс измерений, что значительно сэкономит Ваше время. Функциональный набор данного прибора даёт возможность в полном объёме охарактеризовать состояние электрооборудования и его безопасность в использовании.

Функциональные возможности

измерение напряжения L-N и частоты сети;
измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
измерение сопротивления изоляции напряжением: 100В, 250В и 500В;
измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200мА, 10А и 25А;
измерения токов утечки:

замещения ISB – измерение малым напряжением 25В…50В с сопротивлением измерительной цепи 2кОм;
прикосновения IT;
в защитном проводнике IPE;
дифференциальный ΔIУТ – ограниченный разностью токов между L и N.

измерение параметров УЗО (RCD);
тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
программируемый автоматический режим измерения;
сохранение результатов в память и передача данных на ПК;
совместим с ПО «SONEL Reader».
