Система контроля токов утечки и параметров безопасности электрических приборов PAT-806

Наличие по запросу

Цена по запросу

Оформить заказ

Подробные технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения сети

Диапазон	Разрешение	Основная погрешность
187,0…265,0 В	0,1 В	± (2 % и.в. + 2 е.м.р)

Измерение напряжения между L и N сети питания измерителя.

Измерение частоты сети

Диапазон	Разрешение	Основная погрешность
45,0…55,0 Гц	0,1 Гц	± (2 % и.в. + 2 е.м.р)

Измерение частоты сетевого напряжения питания измерителя.

Измерение напряжения PE сети

Диапазон	Разрешение	Основная погрешность *
0…59,9 В	0,1 В	± (2 % и.в. + 2 е.м.р)

* для U < 5 В погрешность не определена
Измерение напряжения между PE и N сети питания прибора.

Измерение сопротивления цепи L-N

Диапазон	Разрешение	Основная погрешность
0…999 Ом	1 Ом	± (5 % и.в. + 5 е.м.р)
1,00…4,99 кОм	0,01 кОм	± (5 % и.в. + 5 е.м.р)

Напряжение измерения: 4…8 В переменного тока;
Ток короткого замыкания: макс. 5 мА.

Проверка предохранителя

Напряжение измерения: 4…8 В переменного тока;
Ток проверки: максимально 5 мA.

Измерение сопротивления провода заземления I=200 мA (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0...0,99 Ом	0,01 Ом	± (4 % и.в. + 2 е.м.р)
1,00...19,99 Ом	± (4 % и.в. + 3 е.м.р)	± (4 % и.в. + 2 е.м.р)

Напряжение на выходе без нагрузки: 4…12 В переменного тока;
Ток измерения: ≥ 200 мA для R = 0,2…1,99 Ом;
Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения: 1…60 сек. разрешением 1 сек. и Непрерывное измерение.

Измерение сопротивления провода заземления I=10 A (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0...999 мОм	1 мОм	± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)*
1,00...1,99 Ом	0,01 Ом	± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)*

* для двухпроводного измерения

Напряжение на выходе без нагрузки: < 12 В переменного тока;
Ток измерения: ≥ 10 A для R ≤ 0,5 Ом;
Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения: 1…60 сек. с разрешением 1 сек.

Измерение сопротивления провода заземления I=25 A (I класс защиты)

Диапазон	Разрешение	Основная погрешность
0мОм...999мОм	1мОм	± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)*
1,00Ом...1,99Ом	0,01Ом	± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)*

* для двухпроводного измерения

Напряжение на выходе без нагрузки: < 12 В переменного тока;
Ток измерения: ≥ 25 A для R ≤ 0,2 Ом;
Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения: 1…60 сек. с разрешением 1 сек.

Измерение сопротивления изоляции напряжением 100 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100 В: 100 кОм…99,9 МОм

Диапазон	Разрешение	Основная погрешность *
0...1999 кОм	1 кОм	± (5 % и.в. + 8 е.м.р)
2,00...19,99 МОм	0,01 МОм
20,0...99,9 МОм	0,1 МОм

* для R < 50 кОм погрешность не определена

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % и.в.;
Номинальный ток: минимально 1…1,4 мА;
Регулируемый нижний предел в диапазоне 0,1...9,9 MОм с разрешением 0,1 MОм;
Изменяемое время измерения: 4 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 250 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм

Диапазон	Разрешение	Основная погрешность *
0...1999 кОм	1 кОм	± (5 % и.в. + 8 е.м.р)
2,00...19,99 MОм	0,01 MОм
20,0...199,9 MОм	0,1 MОм

* для R < 50 кОм погрешность не определена

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % и.в.;
Номинальный ток: минимально 1…1,4 мА;
Регулируемый нижний предел в диапазоне 0,1...9,9 MОм с разрешением 0,1 MОм;
Изменяемое время измерения: 4 сек…3 мин. с шагом 1 сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 500 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500 В: 500 кОм…599,9 MОм

Диапазон	Разрешение	Основная погрешность *
0...1999 кОм	1 кОм	± (5 % и.в. + 8 е.м.р)
2,00...19,99 MОм	0,01 MОм
20,0...599,9 MОм	0,1 MОм

* для R < 50 кОм погрешность не определена

Точность задания напряжения (Robc [Ом] ³1000*U_N [В]): -0+30 % и.в.;
Номинальный ток: минимально 1…1,4 мА;
Регулируемый нижний предел в диапазоне 0,1...9,9 MОм с разрешением 0,1 MОм;
Изменяемое время измерения: 4 сек…3 мин. с шагом 1 сек. и Непрерывное измерение;
Обнаружение опасного напряжения до начала измерения;
Разрядка объекта после измерения.

Измерение тока утечки замещения

Диапазон	Разрешение	Основная погрешность
0...3,99 мА	0,01 мА	± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мА	0,1 мА	± (5 % и.в. + 2 е.м.р)

Напряжение размыкания: 25…50 В;
Внутреннее сопротивление проверяемого устройства 2 кОм ± 20 %;
Регулируемый верхний предел в диапазоне: 0,01…9,9 мА с разрешением 0,01/0,1 мА;
Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение тока утечки защитного проводника

Диапазон	Разрешение	Основная погрешность
0...3,99 мА	0,01 мА	± (5 % и.в. + 2 е.м.р)
4,0...19,9 мА	0,1 мА	± (5 % и.в. + 2 е.м.р)

Напряжение измерения – сетевое;
Полоса частот измерения тока 40 Гц…100 кГц;
Погрешность, связанная с измерением в полосе частот до 100 кГц, не должна превышать ± 3 дБ для 100 кГц;
Регулируемый верхний предел в диапазоне: 0,01…9,9 мА с разрешением 0,01/0,1 мА;
Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение дифференциального тока утечки

Диапазон	Разрешение	Основная погрешность
0...3,99 мА	0,01 мА	± (5 % и.в. + 2 е.м.р)
4,0...19,9 мА	0,1 мА	± (5 % и.в. + 2 е.м.р)

Полоса частот измерения тока 20 Гц…100 кГц;
Погрешность, связанная с измерением в полосе частот до 100 кГц, не должна превышать ± 3 дБ для 100 кГц;
Регулируемый верхний предел в диапазоне: 0,01…9,9 мA с разрешением 0,01/0,1 мA;
Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение тока утечки при прикосновении

Диапазон	Разрешение	Основная погрешность
0...4,999 мА	0,001 мА	± (5 % и.в. + 3 е.м.р)

Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека, в соответствии с ГОСТ Р МЭК 60990-2010 «Методы измерения тока прикосновения и тока защитного проводника.»
Регулируемый верхний предел в диапазоне: 0,01…1,99 мА с разрешением 0,01 мА;
Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение полной мощности S

Диапазон	Разрешение	Основная погрешность
0...999 ВA	1 ВA	± (5 % и.в. + 3 е.м.р)
1…3,99 кВA	0,01 кВA	± (5 % и.в. + 3 е.м.р)

Установка времени измерения в диапазоне: 1…60 сек. с шагом 1 сек.

Измерение потребляемого тока

Диапазон	Разрешение	Основная погрешность
0...15,99 A	0,01 A	± (2 % и.в. + 3 е.м.р)

Установка времени измерения в диапазоне: 1…60 сек. с шагом 1 сек.

Измерение номинального напряжения сварочного оборудования без нагрузки U_O Измерение действующего значения напряжения U_R (RMS)

Диапазон	Разрешение	Основная погрешность
5,0...170,0 В	0,1 В	± (2,5 % и.в. + 5 е.м.р)

Регулируемый верхний предел в диапазоне: 5,0…170,0 В с разрешением 1 В;

Измерение пикового напряжения U_P

Диапазон	Разрешение	Основная погрешность
5,0...240,0 В	0,1 В	± (2,5 % и.в. + 5 е.м.р)

Регулируемый верхний предел в диапазоне: 5,0…240,0 В с разрешением 1 В;

Измерение тока утечки сварочной цепи I_L

Диапазон	Разрешение	Основная погрешность
0...14,99 мА	0,01 В	± (5 % и.в. + 2 е.м.р)

Диапазон измерения тока согласно используемой измерительной системе в соответствии с ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
Регулируемый верхний предел в диапазоне: 0,1…14,9 мА с разрешением 0,1 мА;

Регулируемое время измерения в диапазоне: 6…60 сек. с шагом 1 се

Дополнительные характеристики

Параметр	Значение
Питание измерителя	187…265 В, 50 Гц
Категория электробезопасности	CAT II / 300 В
Диапазон рабочих температур	0…40 °C
Диапазон температур при хранении	-20…70 °C
Влажность	20…80 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40
Размеры	330 x 235 x 120 мм
Масса	около 5,0 кг
Ток нагрузки макс.	16 А (230 В)
Память результатов измерения	990 ячеек
Интерфейс	USB
Дисплей	ЖКИ
Высота над уровнем моря	˂ 2000 м
Изоляция	Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005)

Описание

Назначение и область применения

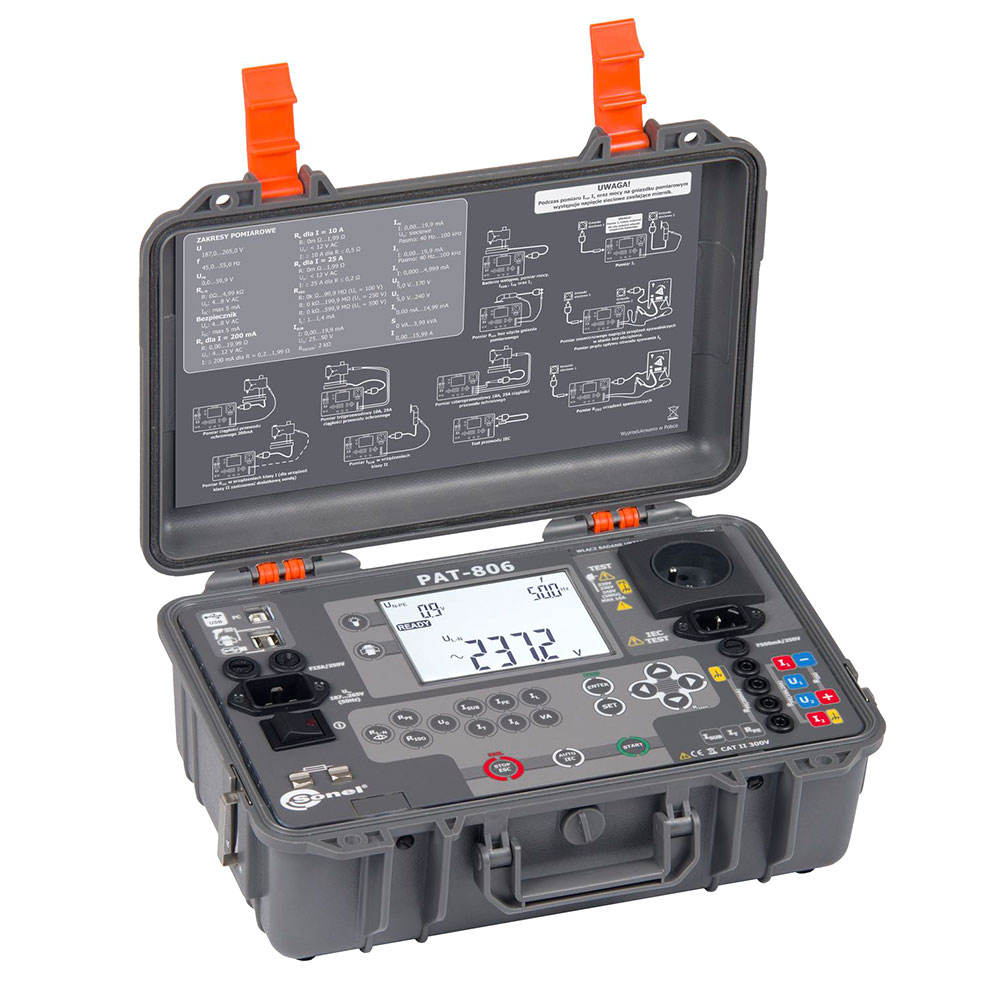

PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, эл.печь).

Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»

Функциональные возможности:

измерение напряжения L-N и частоты сети;
измерение напряжения U_NOM сварочного оборудования без нагрузки;
проверка сопротивления цепи L-N;
измерение полной S мощности и потребляемого электрооборудованием тока I;
измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 A
измерения токов утечки:

замещения I_SB – измерение малым напряжением 25…50 В с сопротивлением измерительной цепи 2 кОм;
прикосновения I_T;
в защитном проводнике I_PE;
дифференциальный ΔI_УТ – ограниченный разностью токов между L и N;
в цепях сварочного аппарата.

проверка целостности предохранителей питающей цепи;
тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
программируемый автоматический режим измерения;
сохранение результатов в память и передача данных на ПК;
совместим с ПО «SONEL Reader».

Система контроля токов утечки и параметров безопасности электрических приборов PAT-806

Подробные технические характеристики

Измерение напряжения сети

Измерение напряжения PE сети

Измерение сопротивления провода заземления I=200 мA (I класс защиты)

Измерение сопротивления провода заземления I=10 A (I класс защиты)

Измерение сопротивления провода заземления I=25 A (I класс защиты)

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 100 В: 100 кОм…99,9 МОм

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 250 В: 250 кОм…199,9 МОм

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 500 В: 500 кОм…599,9 MОм

Измерение тока утечки замещения

Измерение тока утечки защитного проводника

Измерение дифференциального тока утечки

Измерение тока утечки при прикосновении

Измерение полной мощности S

Измерение потребляемого тока

Измерение номинального напряжения сварочного оборудования без нагрузки UO Измерение действующего значения напряжения UR (RMS)

Измерение пикового напряжения UP

Измерение тока утечки сварочной цепи IL

Дополнительные характеристики

Назначение и область применения

Функциональные возможности:

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100 В: 100 кОм…99,9 МОм

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500 В: 500 кОм…599,9 MОм

Измерение номинального напряжения сварочного оборудования без нагрузки U_O Измерение действующего значения напряжения U_R (RMS)

Измерение пикового напряжения U_P

Измерение тока утечки сварочной цепи I_L
