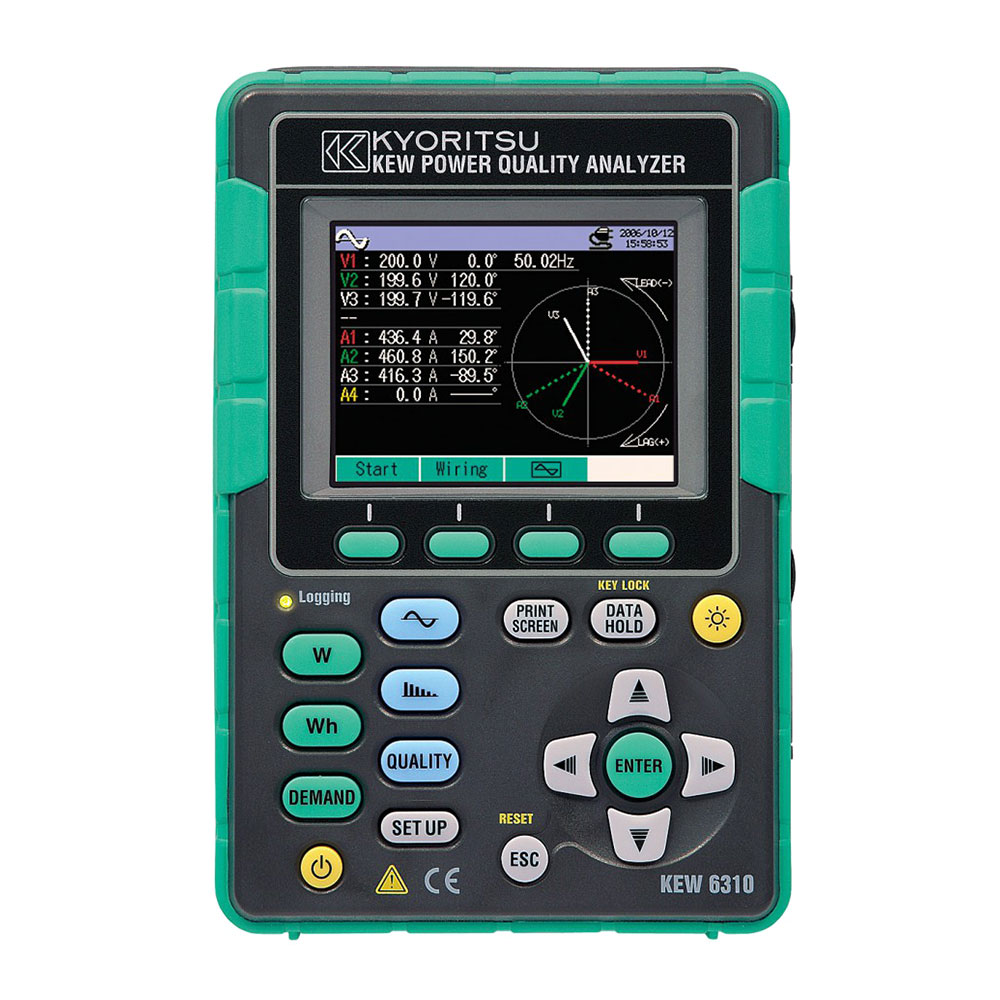

Клещевой анализатор качества энергосбережения KEW Model 6310-01

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики измерителя KEW Model 6310-01

Параметр	Значение
Схема подключения	1 фаза - 2 провода, 1 фаза - 3 провода, 3 фазы - 3 провода, 3 фазы - 4 провода
Проводимые измерения и контролируемые параметры	Напряжение, ток, частота, активная мощность, реактивная мощность, полная мощность, активная энергия, реактивная энергия, полная энергия, коэффициент мощности (cosθ), ток нейтрали, энергопотребление, гармоническая составляющая, качество электроэнергии (всплески, просадки, кратковременные перебои, переходные процесы, перенапряжения, пусковые токи, дисбаланс), измерение фликера.
Дополнительные функции	Цифровой вывод, возможность внешней коммуникации, масштабирование
Измерение напряжения (RMS)
Диапазон	150 / 300 / 600 / 1000 В
Эффективный входной диапазон	10~110% от каждого диапазона
Отображаемый диапазон	5~120% от каждого диапазона
Крест-фактор (Crest factor, коэффициент амплитуды)	2,5 или менее (100% или менее от каждого диапазона)
Точность	±0,3% измеренного значения ±0,2% полного диапазона (синусоидальная волна, 45~65 Гц)
Измерение тока (RMS)
Диапазон	для клещевых адаптеров KEW 8125 (500 А): 50/100/200/500 А
Эффективный входной диапазон	10~110% от каждого диапазона
Отображаемый диапазон	1~120% от каждого диапазона
Крест-фактор (Crest factor, коэффициент амплитуды)	3,0 или менее (90% или менее от каждого диапазона)
Точность	±0,3% измеренного значения ±0,2% полного диапазона +погрешность клещевых адаптеров (синусоидальная волна, 45~65 Гц)
Активная мощность
Диапазон	В зависимости от комбинации выбранный диапазонов (напряжение) х (ток)
Точность	±0,3% измеренного значения ±0,2% полного диапазона +погрешность клещевых адаптеров (коэффициент мощности (PF) = 1, синусоидальная волна, 45~65 Гц)
Влияние коэффициента мощности	±1,0% измеренного значения (измеренного при коэффициенте мощности (PF) 0,5 против коэффициента мощности (PF) 1
Измерение частоты	40~70 Гц
Встроенная память	1,8Мб (файл с измерениями CSV х6, снимок экрана (BMP) х 7, файл конфигурации (KAS) х 20
Экран	320х240 пикселей (RGB), 3,5 дюйма, цветной STN (пассивная матрица) дисплей
Условия для соблюдения точности	23±5 °С, менее 85% относительной влажности (без конденсации)
Рабочие условия применения	0~+40°С, менее 85% относительной влажности (без конденсации)
Условия хранения	-20~+60°С, менее 85% относительной влажности (без конденсации)
Тип карт памяти	Compact Flash (CF) объемом 32 / 64 /128 / 256 / 512Мб / 1 / 2 / 4 / 8Гб Карты памяти объемом 4 и 8 Гб поддерживаются, но общий объем записи ограничен 2 Гб
Стандарты безопасности	IEC 61010-1 CAT III 600 В, Степень загрязнения 2, IEC 61010-031, IEC 61326
Источник питания	Сеть переменного тока 100В~240В ±10% (45~65Гц) Алкалиновые батареи (АА) LR6 (9В, 1,5Вх6) или Ni-MH (HR15-51)
Размер (Д х Ш х В)	175 х 120 х 68
Вес	900г

Описание

Назначение измерителя KEW Model 6310-01

Kyoritsu KEW Model 6310 может измерять значения фликера (Flicker, мерцание) в соответствии со стандартами IEС 61000-4-15 и EN 50160. Использование дополнительно приобретаемого фликер-датчика позволяет измерять кратковременные значения (Pst, short term severity) в пределах 10 минут и долговременные значения (Plt, long term severity) в пределах 2 часов.

Особенности измерителя KEW Model 6310-01

12 видов измерений электроэнергии для контроля мощности и качества электроэнергии включая гармонический анализ.

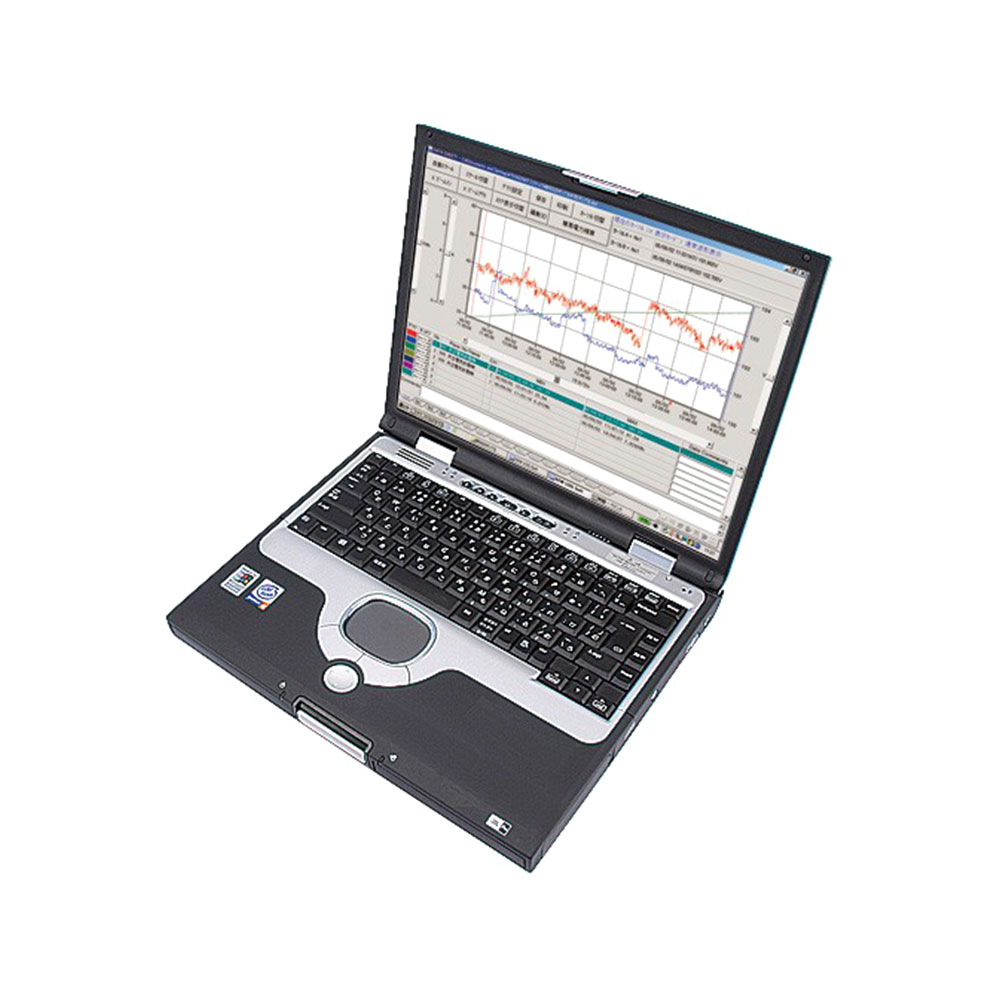

Простой в использовании, с возможностью проведения измерений в один клик, легкой настройкой и обработкой большого количества данных с помощью программного обеспечения, поставляемого в комплекте.
Прямая связь с компьютером при помощи USB кабеля.
Встроенная функция ввода/вывода внешних сигналов позволяет преобразовывать их в сигналы тревоги.
Двойная система питания – от сети переменного тока и батарей. Использование аккумуляторов особенно удобно с функцией зарядки.
Подключение и извлечение карты памяти возможно в любой момент (даже при включенной записи) благодаря функции резервирования.
Возможен контроль изоляции на наличие токов утечки при использовании опциональных клещевых адаптеров для измерения тока утечки.
Встроенная функция "снимок экрана" (print screen), позволяет сохранять до 512 снимков на карту памяти (1 снимок приблизительно 40 кБ).
Отображение формы волны, векторов, а также схемы подключения.
Полностью соответствует международному стандарту безопасности IEC 61010-1 CAT III 600В.
