- Описание

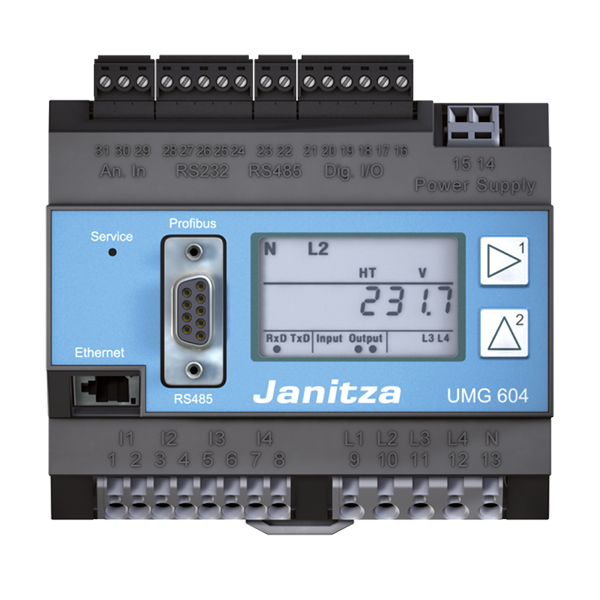

Назначение UMG 604
- Измерения и расчет электрических величин (напряжение, ток, мощность, энергия, гармоники и т.п.), в домовых электрощитах, в распределителях, силовых коммутаторах и шинных распределителях. Измеряемые напряжение и ток должны принадлежать одной сети.
- Стационарный монтаж в распределительных шкафах или в монтажных распределительных щитах. Положение при установке произвольное.
Результаты измерений могут быть выведены на индикацию, сохранены, считаны через последовательные интерфейсы и далее обработаны.
Область применения UMG 604
- Главное устройство для систем энергетического менеджмента
- Измерение, мониторинг и контроль электрических параметров в распределительных установках
- Учет параметров потребления
- Контроль качества напряжения
- Датчик измеренных значений для инженерных систем управления или ПЛК
- Задачи управления, в зависимости от достигнутых измеренных или предельных значений
- Оптимизация пиков нагрузки
- Шлюз Ethernet для подчиненных точек измерения
- Удаленный контроль
Качество напряжения
- Анализ высших гармоник до 40-ой гармоники
- Асимметрия
- Коэффициент искажения THD-U / THD-I
- Измерение системы нулевой/прямой/обратной последовательности фаз
- Кратковременные прерывания (от 20 мс)
- Измерение и сохранение в памяти переходных процессов (> 50 мкс)
- Пусковые процессы
- Функция записи сбоев
- Индикация вращающегося поля
Современная архитектура связи с использованием Ethernet
- Быстрая, оптимизированная с точки зрения затрат и надежная связь благодаря интеграции в существующую архитектуру Ethernet
- Интеграция в системы ПЛК и АСУЗ
- Повышенная гибкость благодаря использованию открытых стандартов
- Возможен одновременный опрос интерфейсов
Шлюз Ethernet-Modbus
- Простая интеграция устройств Modbus-RTU в архитектуру Ethernet с помощью функции Modbus-Gateway
- Возможно подключение устройств с идентичным форматом данных и совпадающим функциональным кодом через Modbus-RTU
Highspeed-Modbus
- Быстрая и надежная передача данных через интерфейс RS485
- Скорость до 921,6 кбит/с
Графическое программирование
- Обширные возможности программирования на устройстве, 7 программ одновременно (функции ПЛК)
- Программирование исходного кода Jasic®
- Функциональные расширения, выходящие за рамки чистых измерений
- Готовые приложения из библиотеки Janitza
Удобные функции Интернет-страницы и электронной почты
- Удобный доступ к информации по электронной почте и через Интернет- страницу устройства
- Доступ к функциональной Интернет-странице устройства через веб-браузер
- Получение оперативных и архивных данных, а также графиков событий и т. п. непосредственно с Интернет-страницы
Большая память результатов измерений
- 128 Мб
- 5 000 000 сохраняемых значений
- Срок сохранения в памяти до 2 лет
- Свободная конфигурация записи в память
