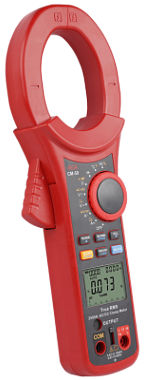

Токоизмерительные клещи RGK CM-50

Наличие по запросу

Цена по запросу

Оформить заказ

Технические характеристики токоизмерительных клещей RGK CM-50

Параметры измерения силы постоянного тока
Пределы измерений, А	Разрешение (единица младшего разряда (е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
600	0,1	±(0,015*I+5 е.м.р.)
2500	1	±(0,025*I+5 е.м.р.)
Примечание – I – измеренное значение переменного тока, А
Параметры измерения силы переменного тока
Пределы измерений, А	Разрешение (единица младшего разряда (е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
600	0,1	±(0,015*I+5 е.м.р.)
2500	1	±(0,025*I+5 е.м.р.)
Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 50-60 Гц
Параметры измерения напряжения переменного тока
Пределы измерений, B	Разрешение (единица младшего разряда (е.м.р.)), B	Пределы допускаемой основной абсолютной погрешности измерений, B
6,000	0,001	±(0,01*U+3 е.м.р.)
60,00	0,01
600,0	0,1
1000	1	±(0,012*U+3 е.м.р.)
Примечание – U – измеренное значение напряжение переменного тока, В Частотный диапазон: 40-400 Гц
Параметры измерения напряжения постоянного тока
Пределы измерений, B	Разрешение (единица младшего разряда (е.м.р.)), B	Пределы допускаемой основной абсолютной погрешности измерений, B
6,000	0,001	±(0,005*U+2 е.м.р.)
60,00	0,01
600,0	0,1
1000	1	±(0,01*U+2 е.м.р.)
Примечание – U – измеренное значение напряжение постоянного тока, В
Параметры измерения электрического сопротивления постоянному току
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.)), B	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,012R+2 е.м.р.)^
6,000 кОм	0,001 кОм	±(0,01*R+2 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,012*R+2 е.м.р.)
60,00 МОм	0,01 МОм	±(0,015*R+2 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм ^* - в режиме относительных измерений
Параметры измерения электрической ёмкости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
60,00 нФ	0,01 нФ	±(0,03С+5 е.м.р.)^
600,0 нФ	0,1 нФ	±(0,03*С+5 е.м.р.)
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ	±(0,04*С+5 е.м.р.)
6,000 мФ	0,001 мФ	±(0,05*С+5 е.м.р.)
60,00 мФ	0,01 мФ	не нормируется
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ ^* - в режиме относительных измерений
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K)
Пределы измерений, °С	Разрешение (единица младшего разряда (е.м.р.)) , °С	Пределы допускаемой основной абсолютной погрешности измерений, °С ¹⁾
от –40 до +40	1	±(0,02*T+10 е.м.р.)
от +40 до +400		±(0,01*T+10 е.м.р.)
от +400 до + 1000		±0,025*T
Примечание – T – измеренное значение температуры, °С; ¹⁾ – погрешность нормирована без учета погрешности используемой термопары

Температурный коэффициент
Модификация	Температурный коэффициент/°С
RGK CM-50	0,1

Параметры измерения частоты
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц	0,001 Гц	±(0,001*F+3 е.м.р.)
600,0 Гц	0,01 Гц
6,000 кГц	0,0001 кГц
60,00 кГц	0,001 кГц
600,0 кГц	0,01 кГц
6,000 МГц	0,0001 МГц
40,00 МГц	0,001 МГц
Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц

Общие характеристики
Разрядность дисплея	6000
Отображение полярности	автоматическое
Индикация перегрузки	"OL" или "-OL"
Скорость выборки	3 измерения в секунду
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей	Дополнительная погрешность ± 1,0%
Раскрытие клещей	63 мм
Максимальный диаметр	60 мм
Класс защиты	CAT III 1000 В, CAT IV 600 В
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	от 0 до +50 °С 80% при температуре от 0 до +30 °С 75% при температуре св. +30 до +40 °С 85% при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха	от +18 до +28 °С 80 %
Температура хранения Влажность хранения	от -20 до +60 °C 80 %
Питание	1 батарея 6LF22
Параметры электрического питания: - напряжение постоянного тока	9,0 B
Габаритные размеры	298 х 107 х 47 мм
Масса	0,726 кг

Описание

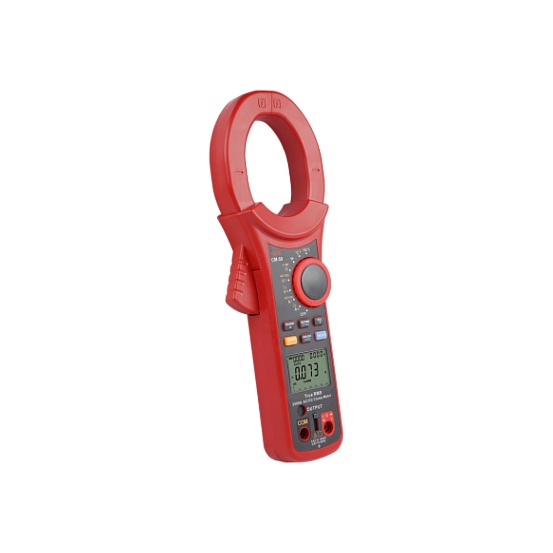

Цифровые токоизмерительные клещи RGK CM-50

Клещи токоизмерительные RGK CM-50 - профессиональный прибор для замеров силы тока бесконтактным методом. Широкие измерительные возможности и богатый функционал делают эту модель подходящим выбором для обслуживания промышленного оборудования и сетей.

Ключевые преимущества

Верхний предел рабочего диапазона - 2500A.
Возможность работы с проводниками большого сечения - ширина раскрытия захвата до 63 мм.
Технология True RMS - точные измерения независимо от формы сигнала.
Автоматический выбор рабочего диапазона и типа тока (постоянный или переменный).
Функционал мультиметра - определение различных параметров, тестирование компонентов, прозвонка.
Память на 1000 значений.

LPF

Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.

INRUSH

Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.

REL - относительные измерения

Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

Аналоговый выход

Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.

Безопасность работ

Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

Мобильный комплект

В набор входит все необходимое для работы - щупы, термопара и провод для аналогового подключения. Комплект токоизмерительных клещей RGK CM-50 поставляется в прочном кейсе - актуальное решение для выездной работы и полевых инспекций на производстве.
