- Описание
ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188.

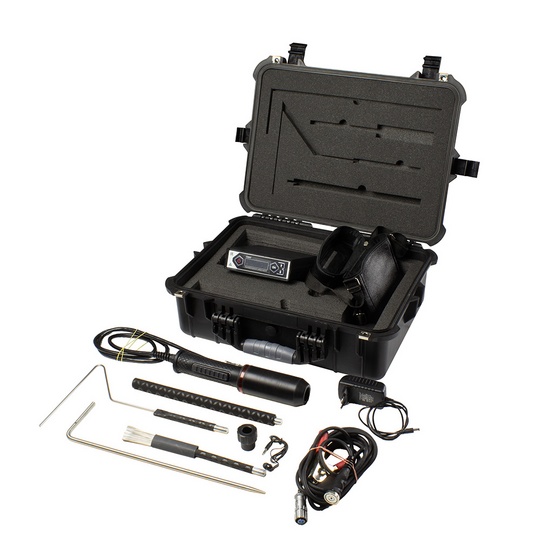

Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта.
Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью.

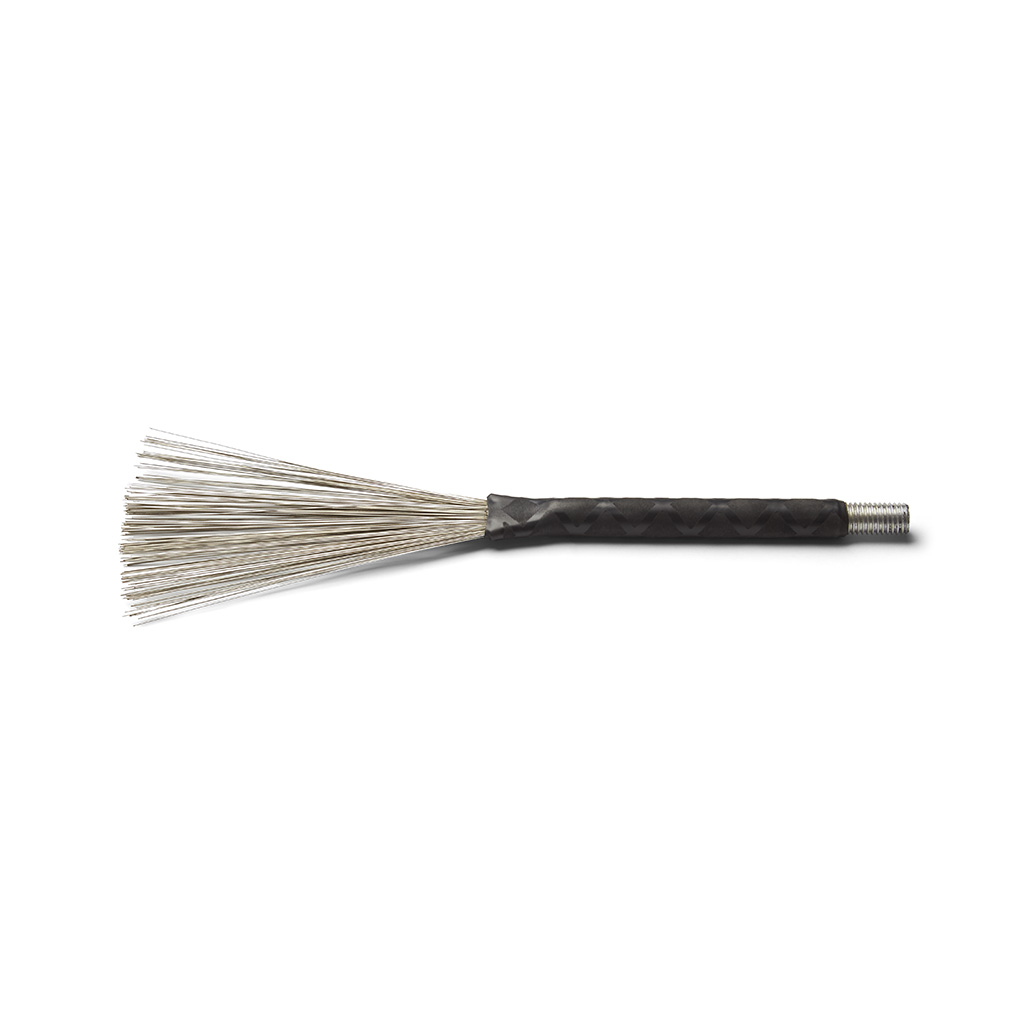

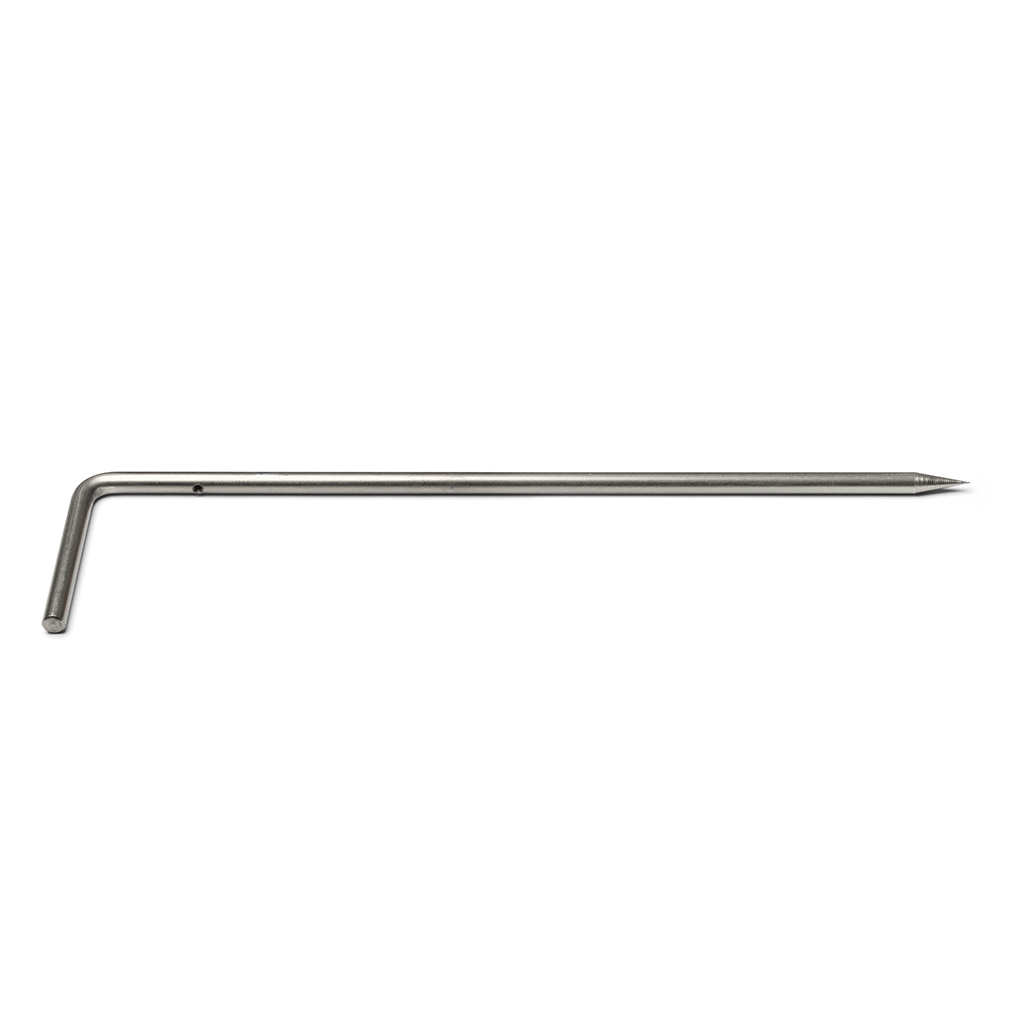

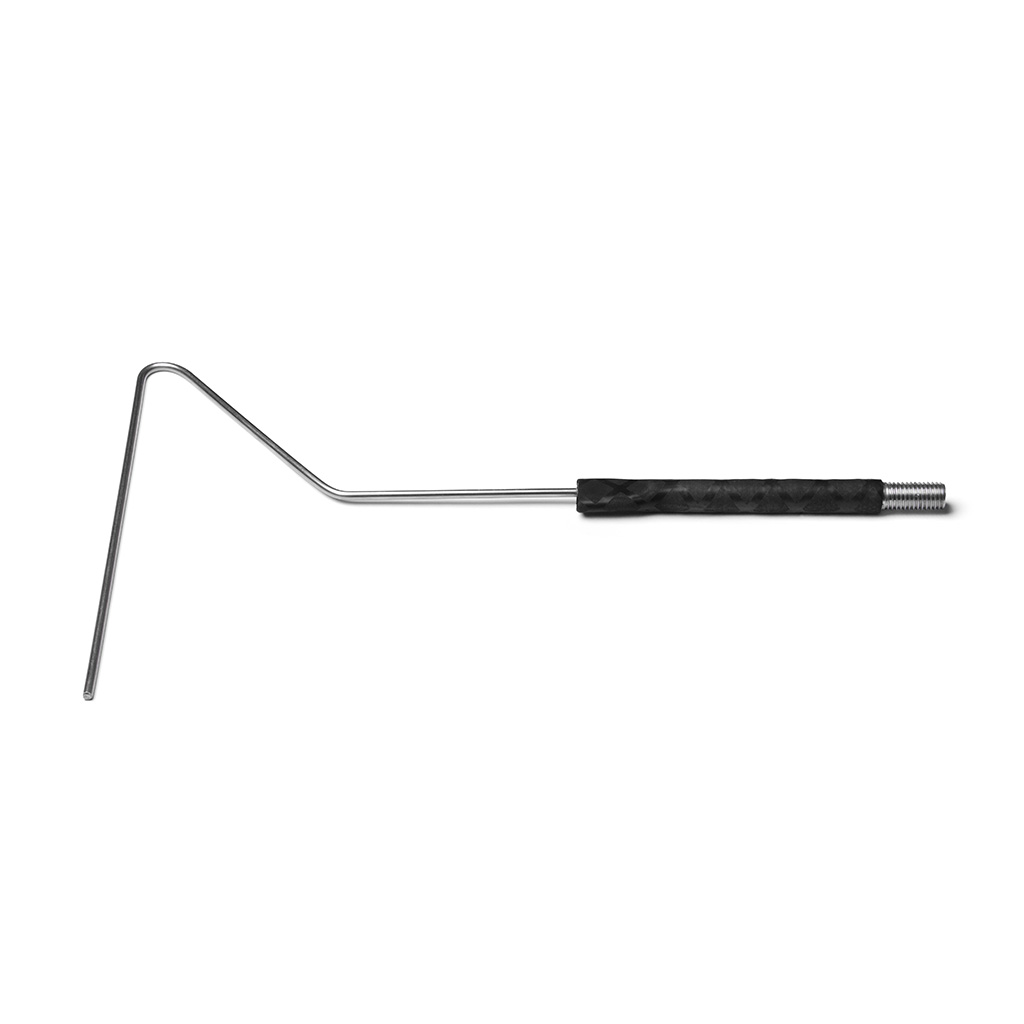

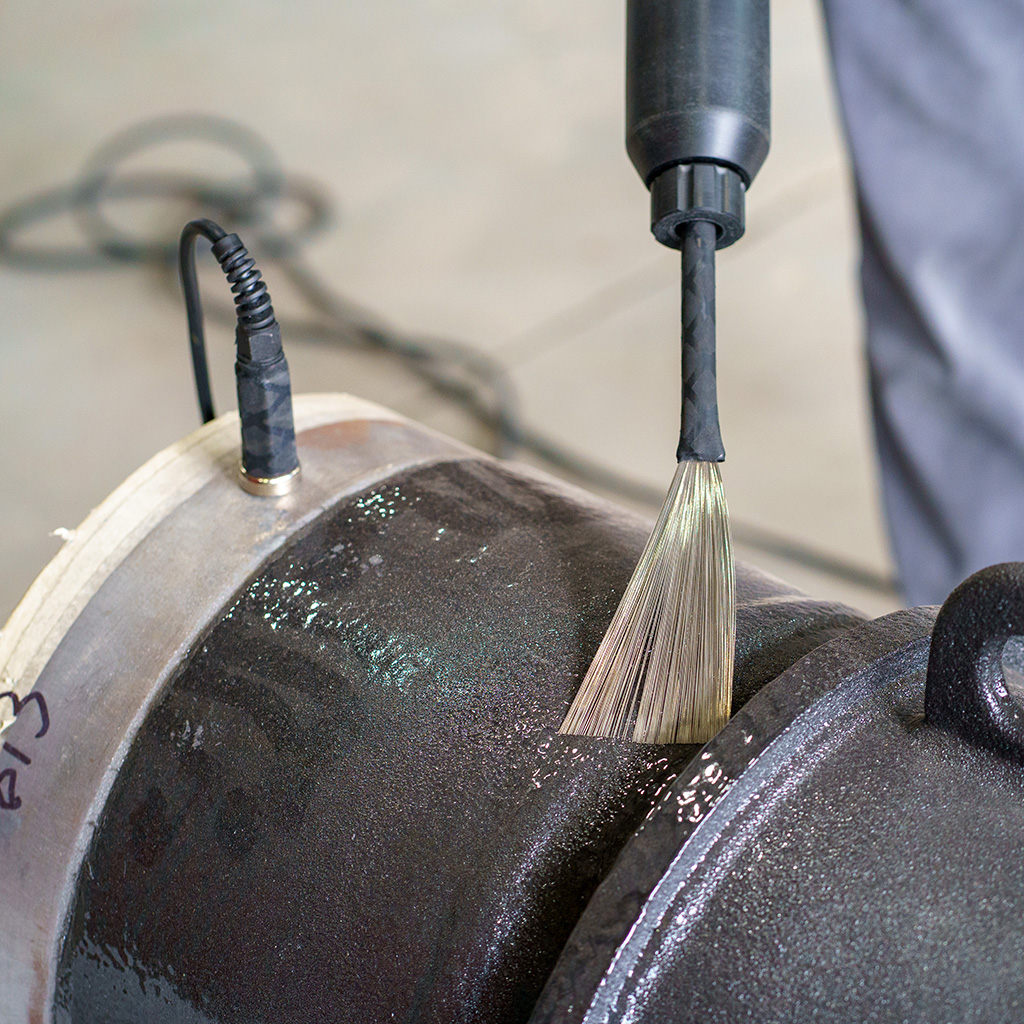

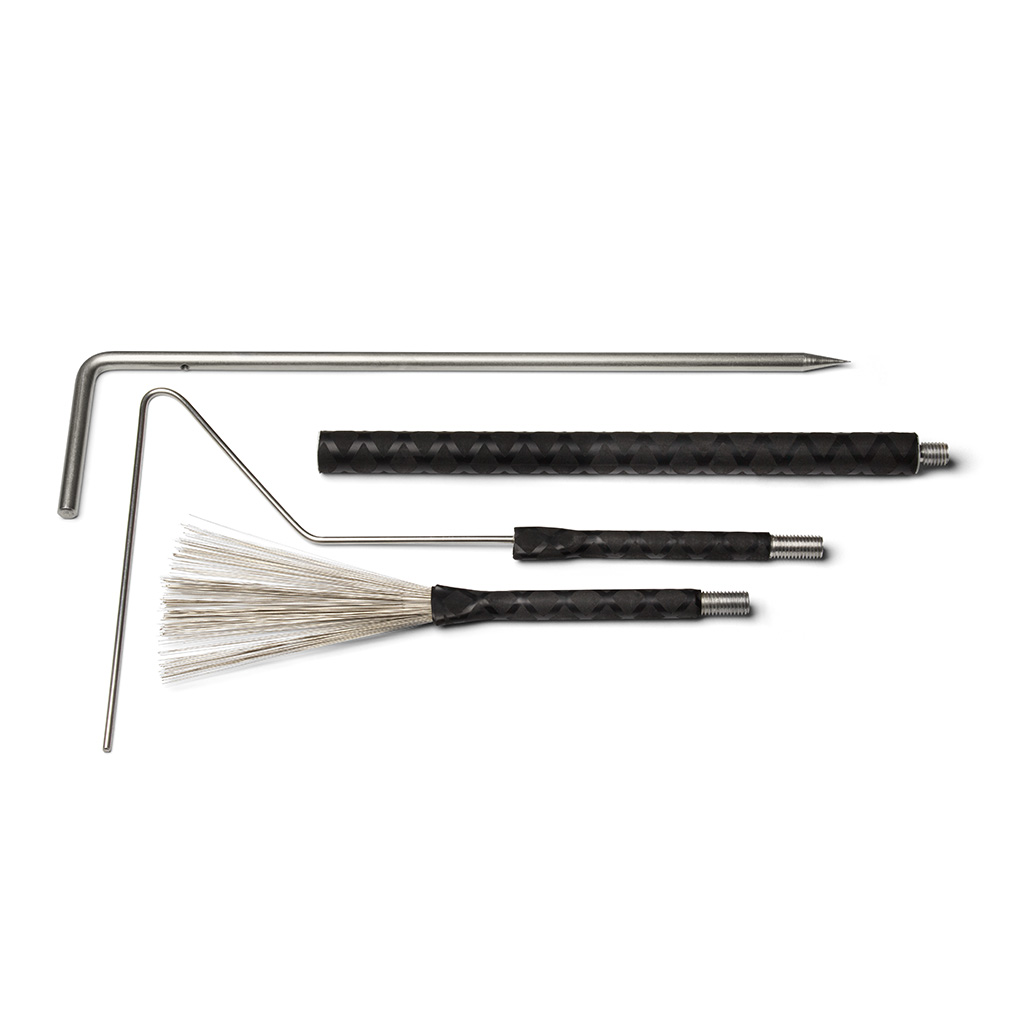

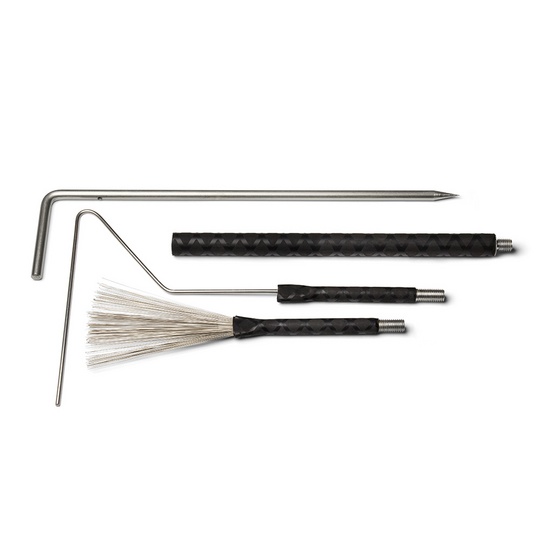

Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.
Устройство и принцип работы

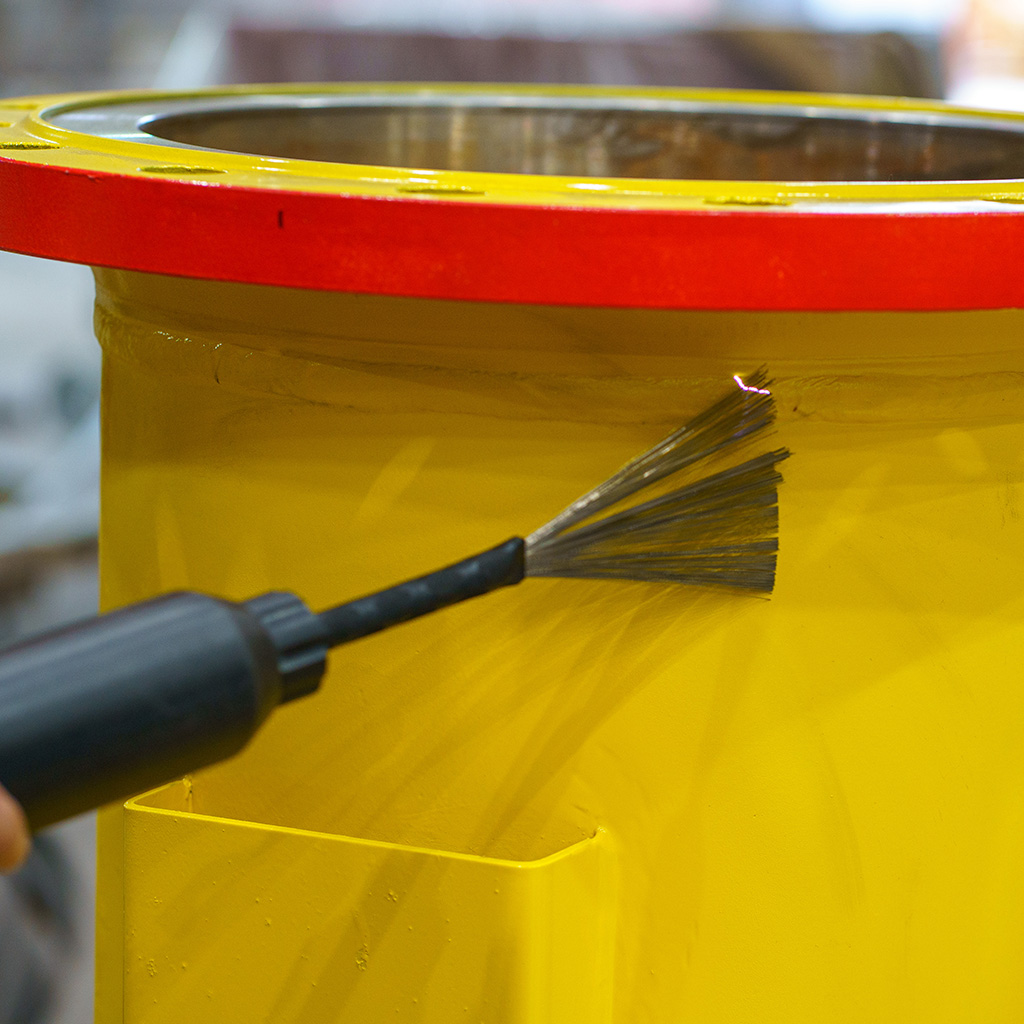

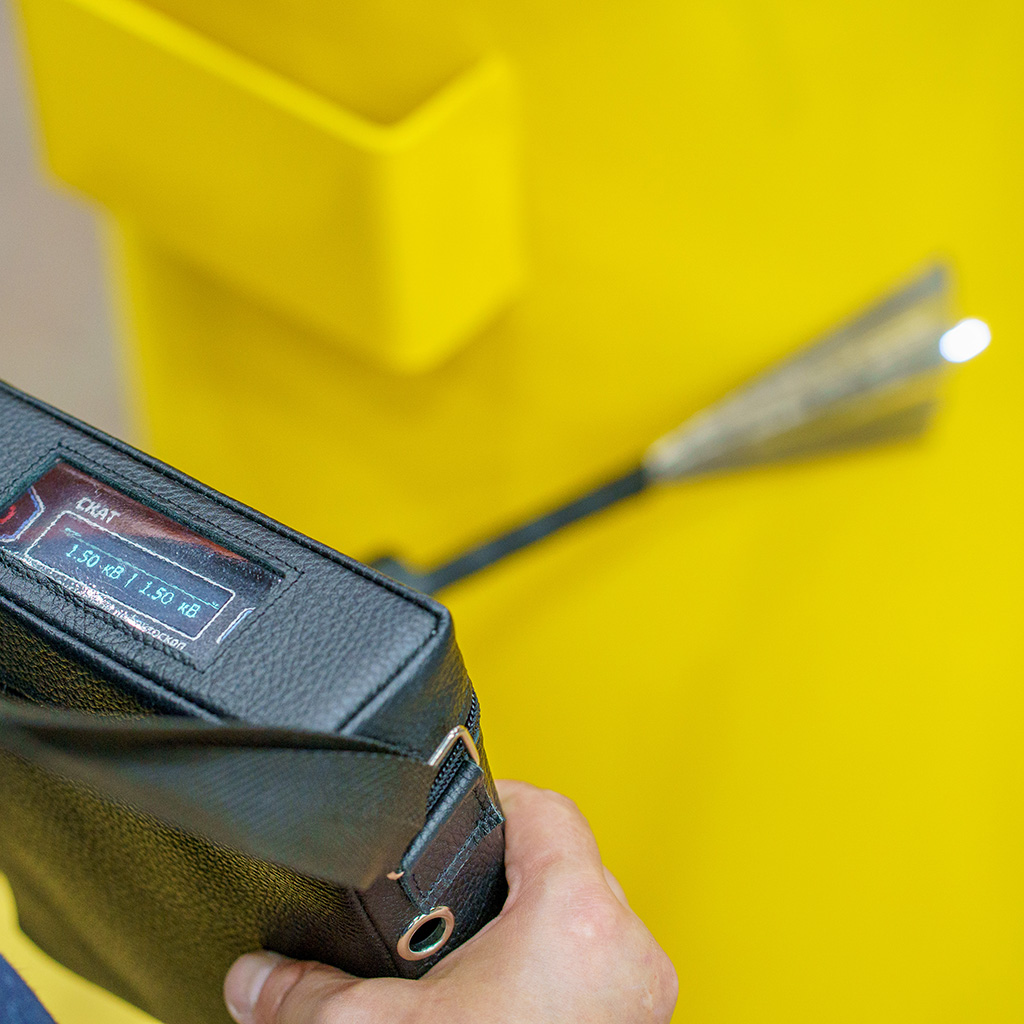

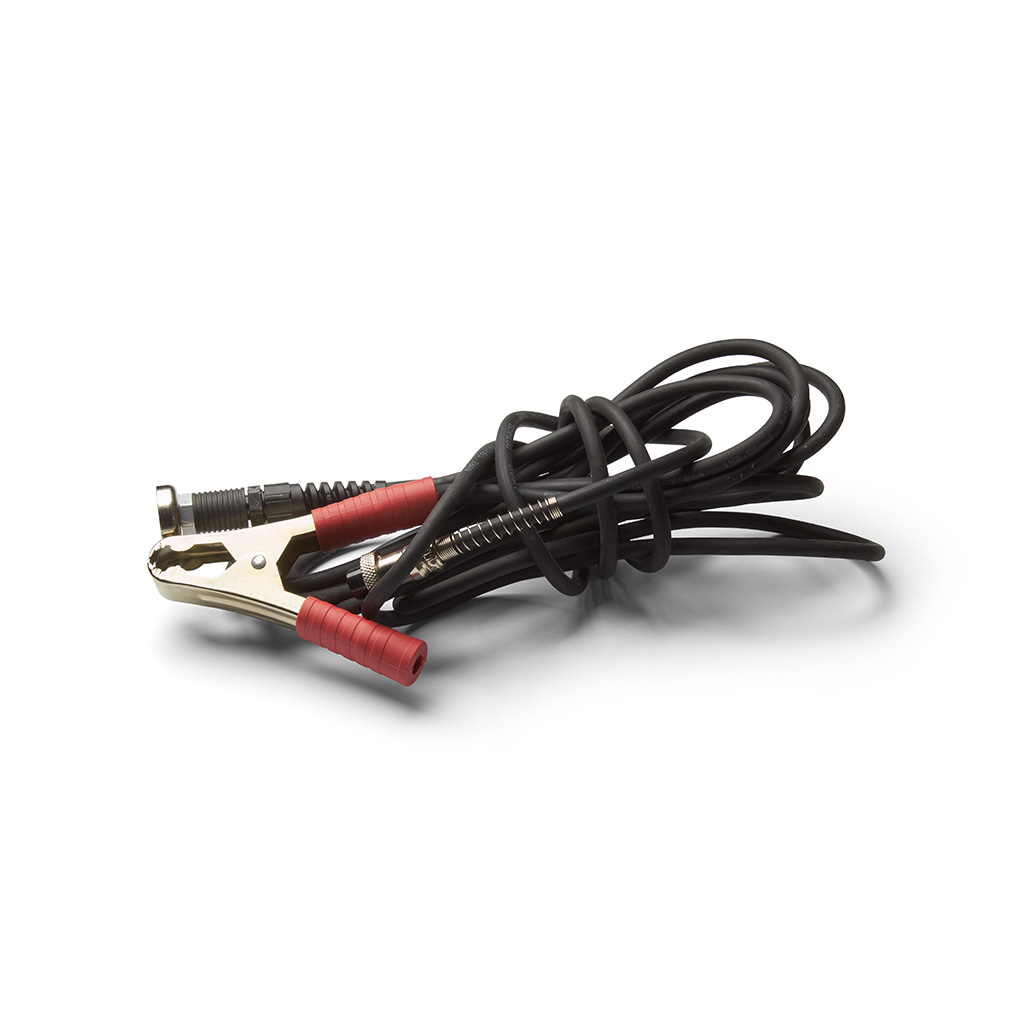

Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля
Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

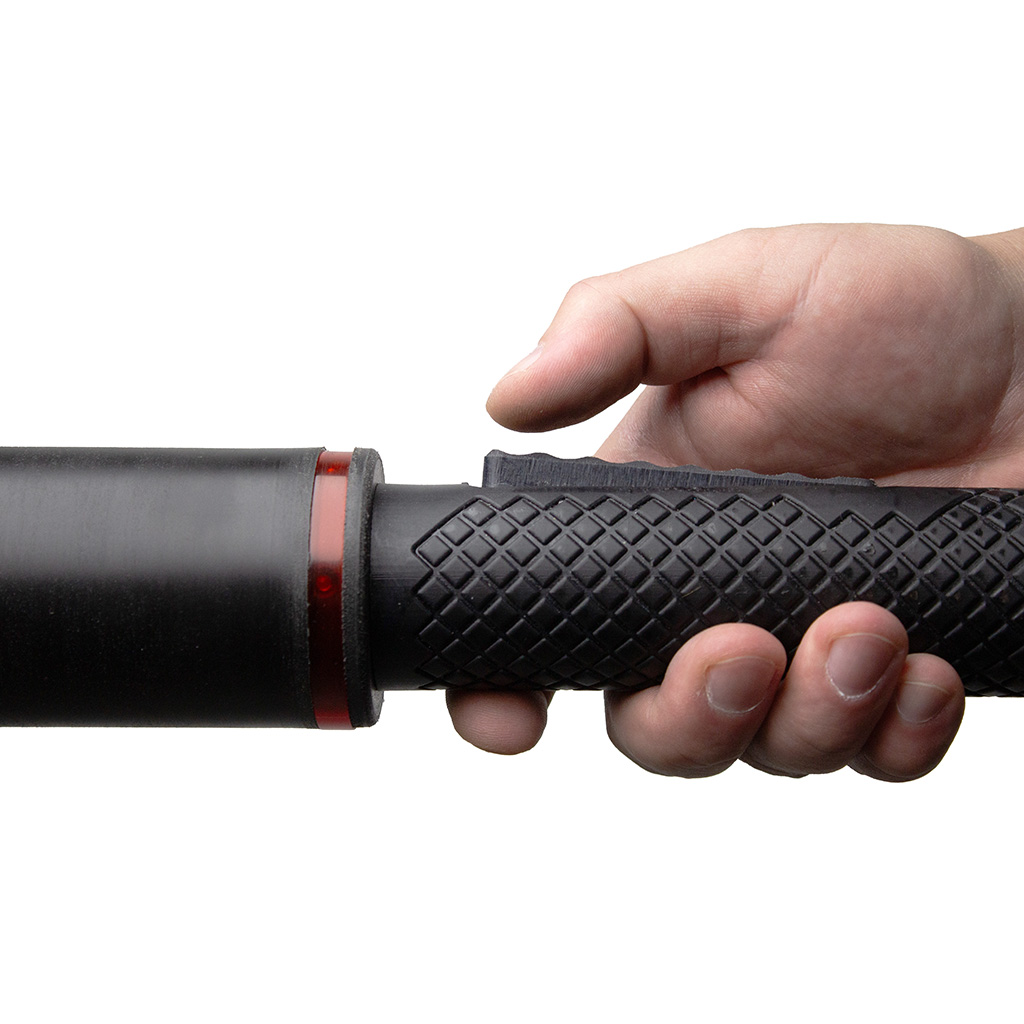

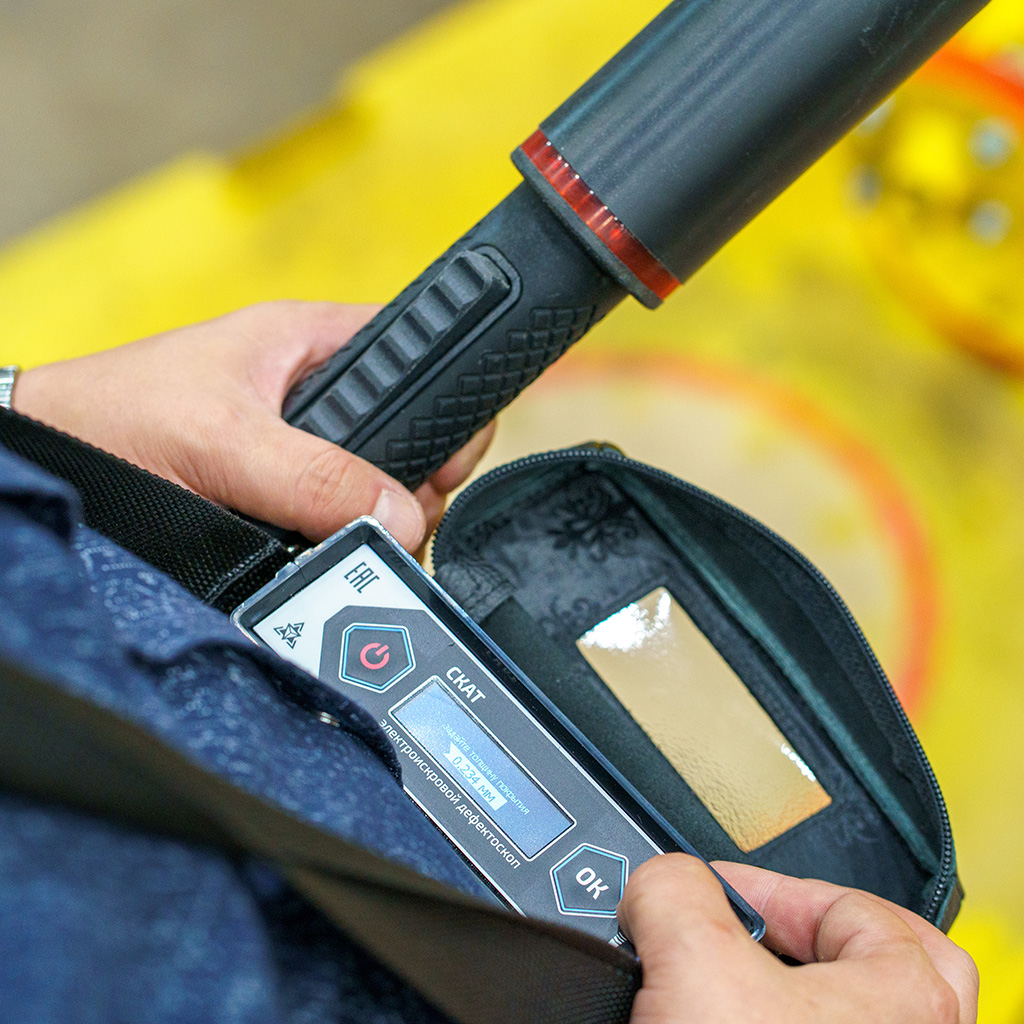

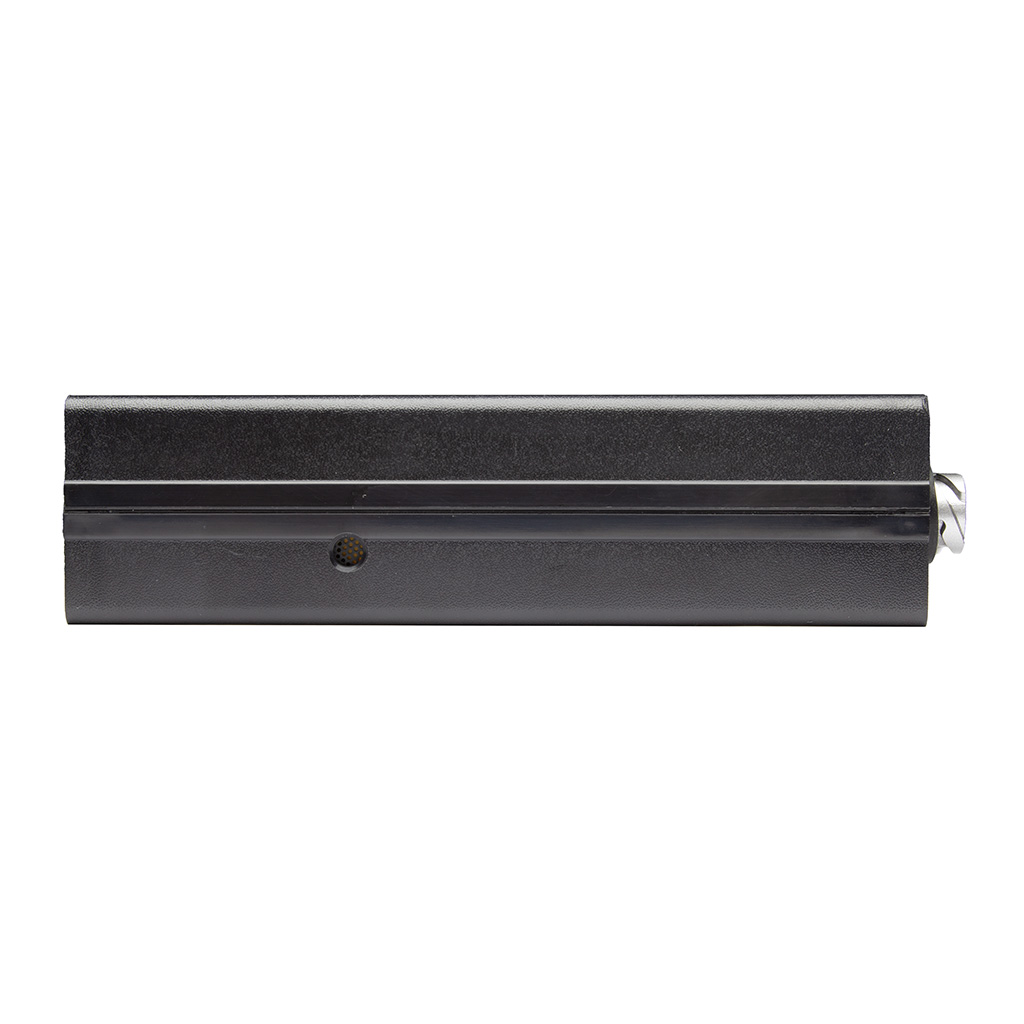

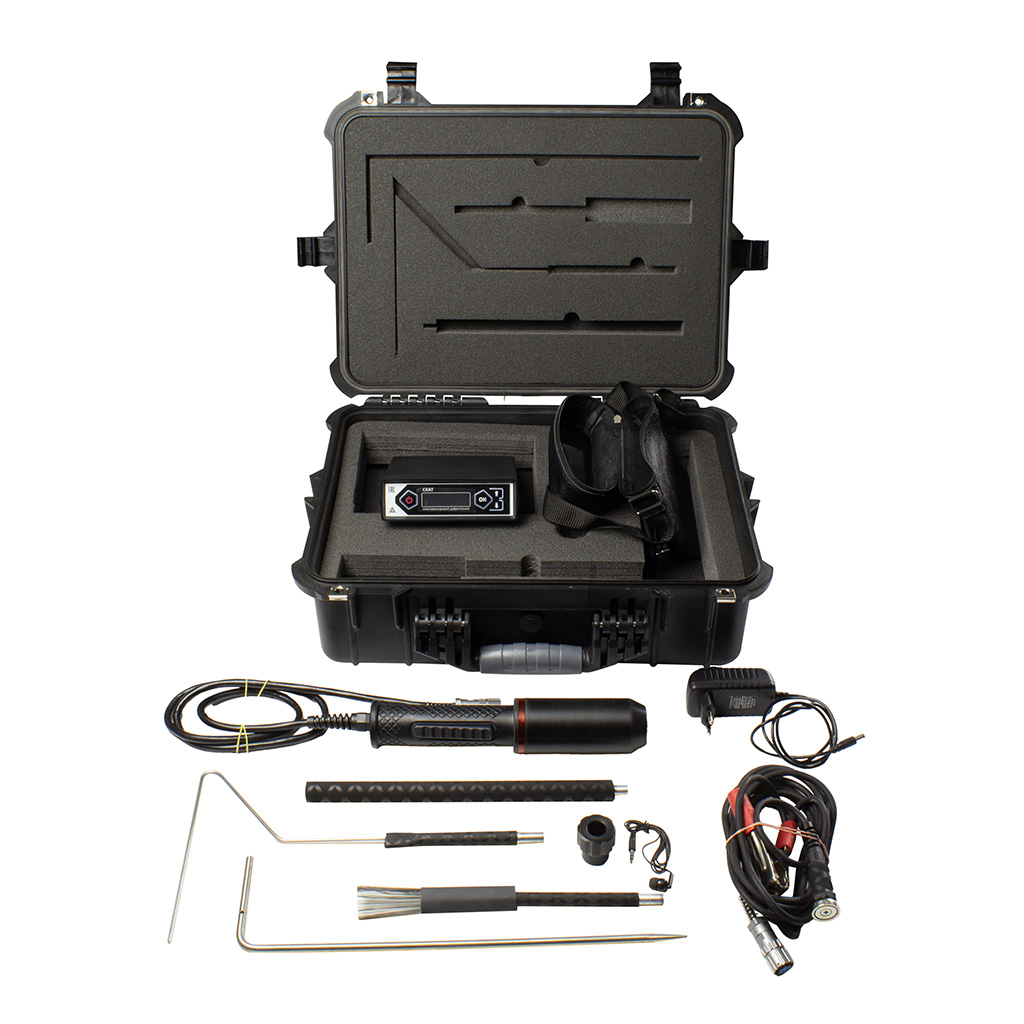

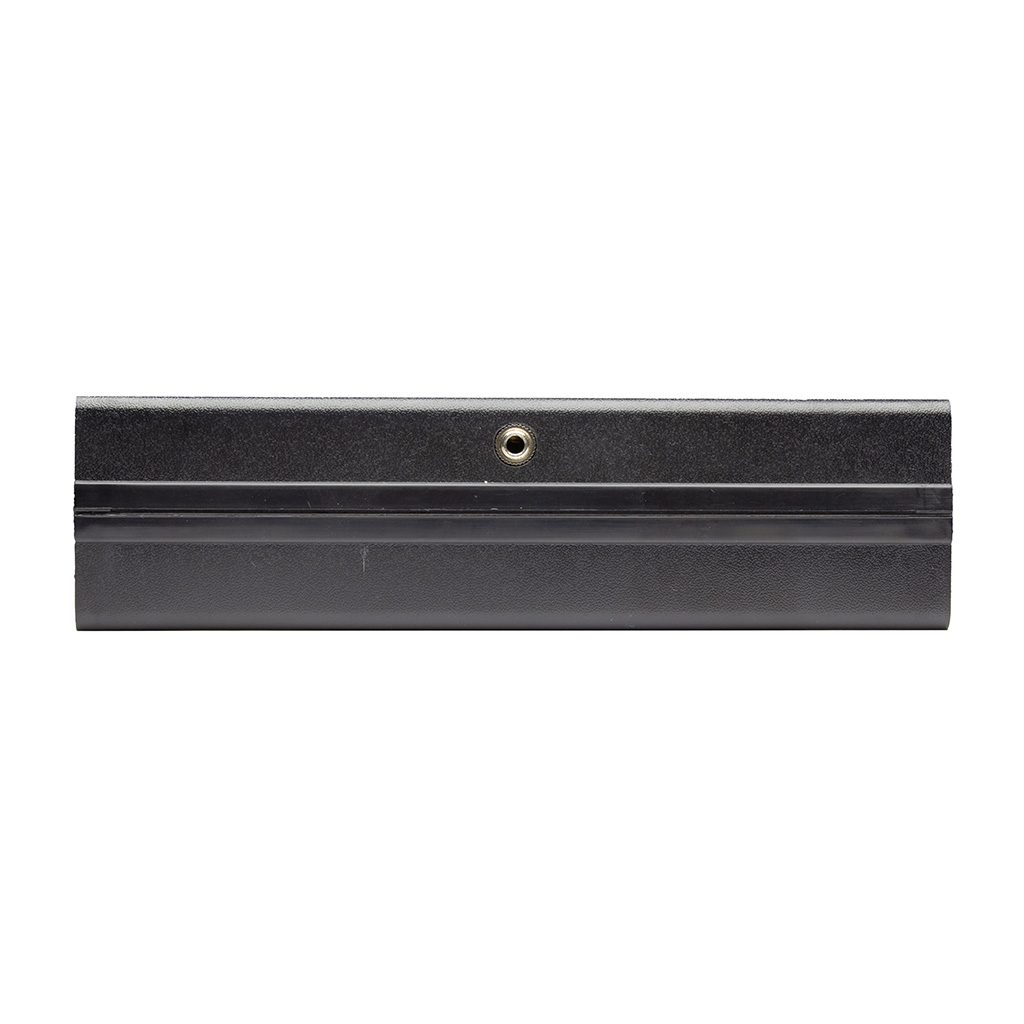

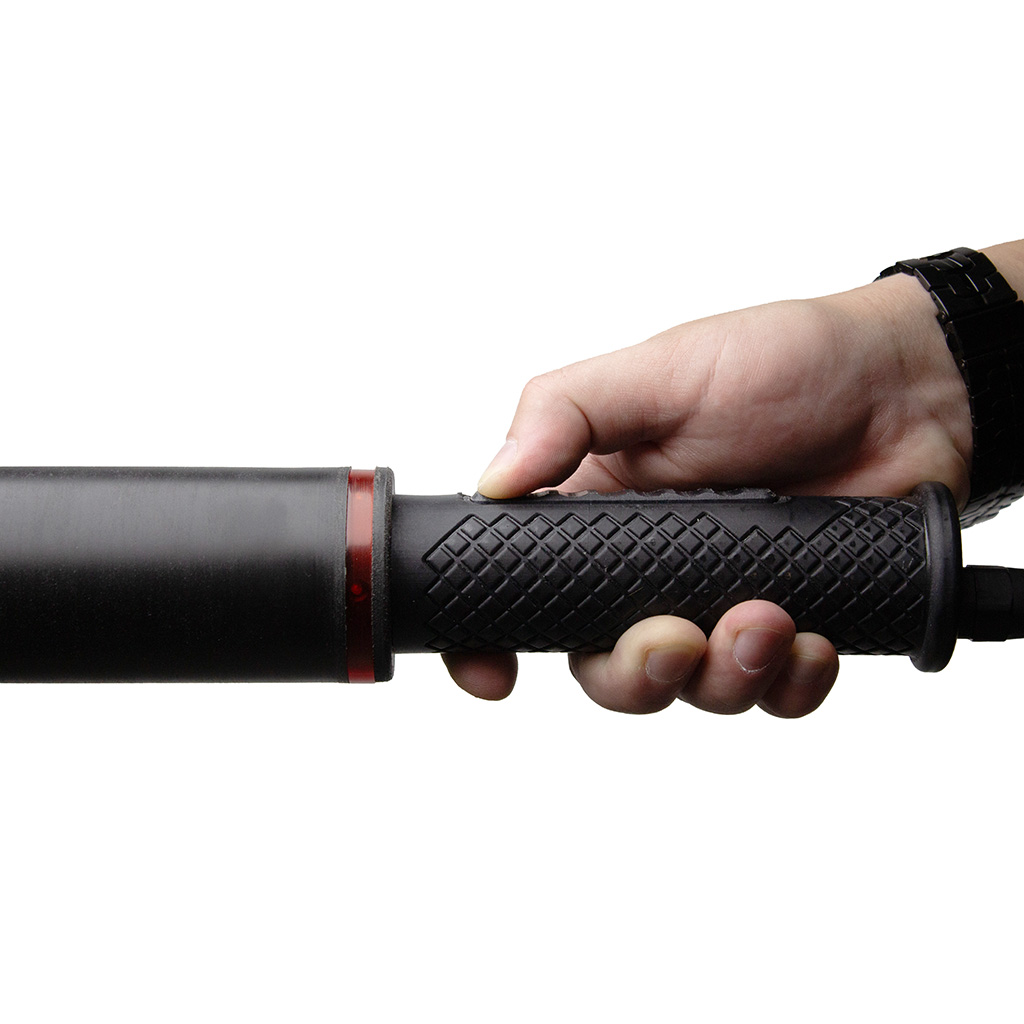

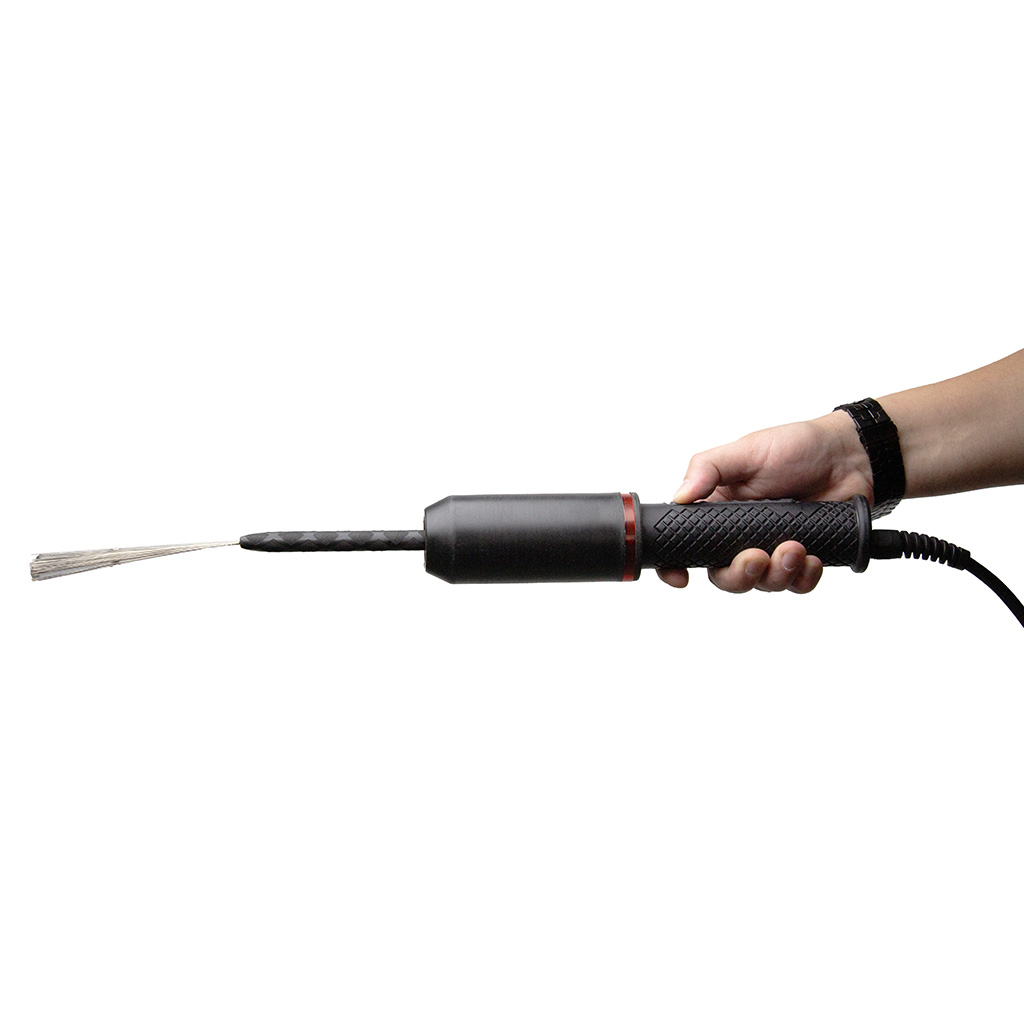

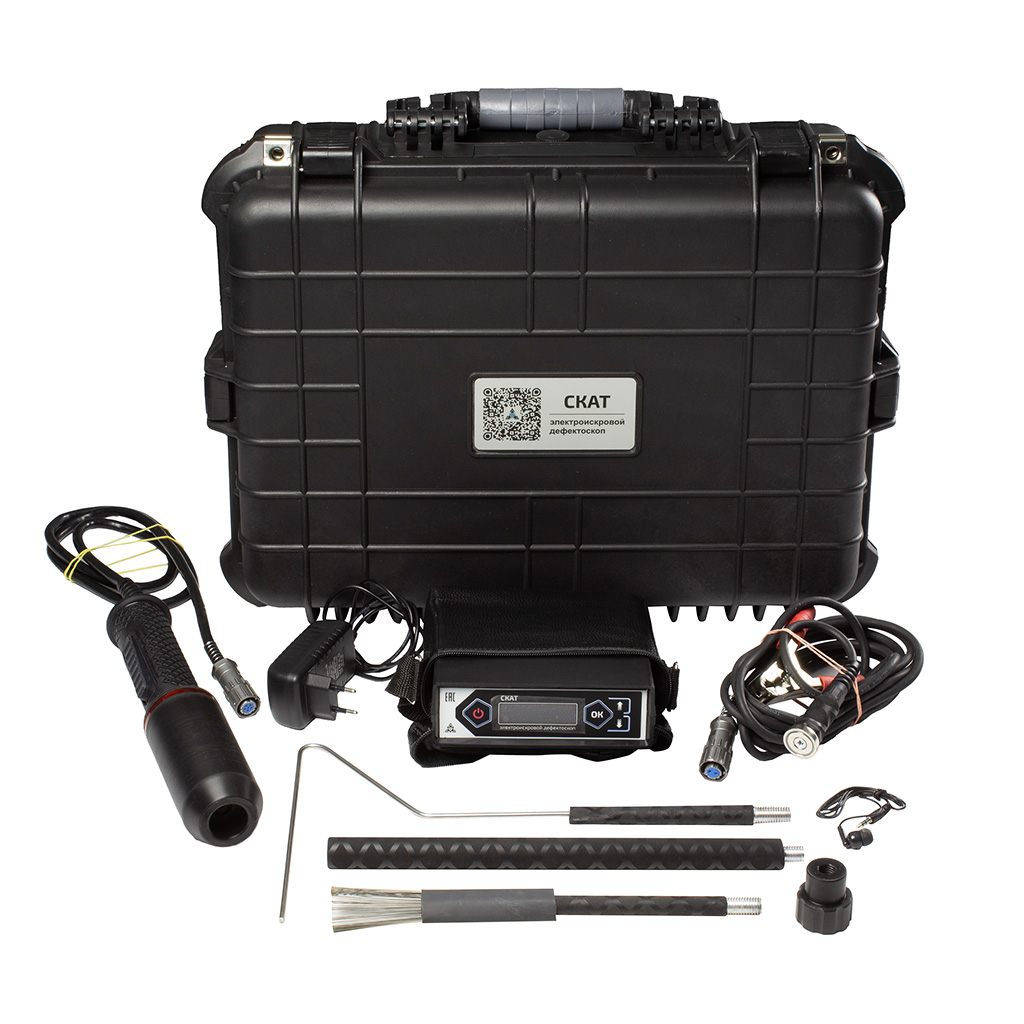

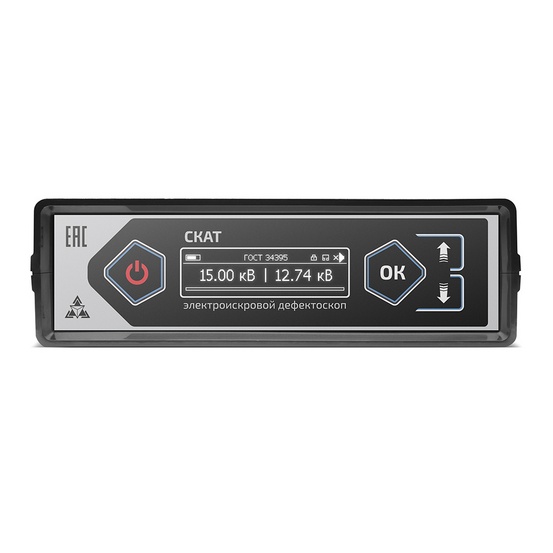

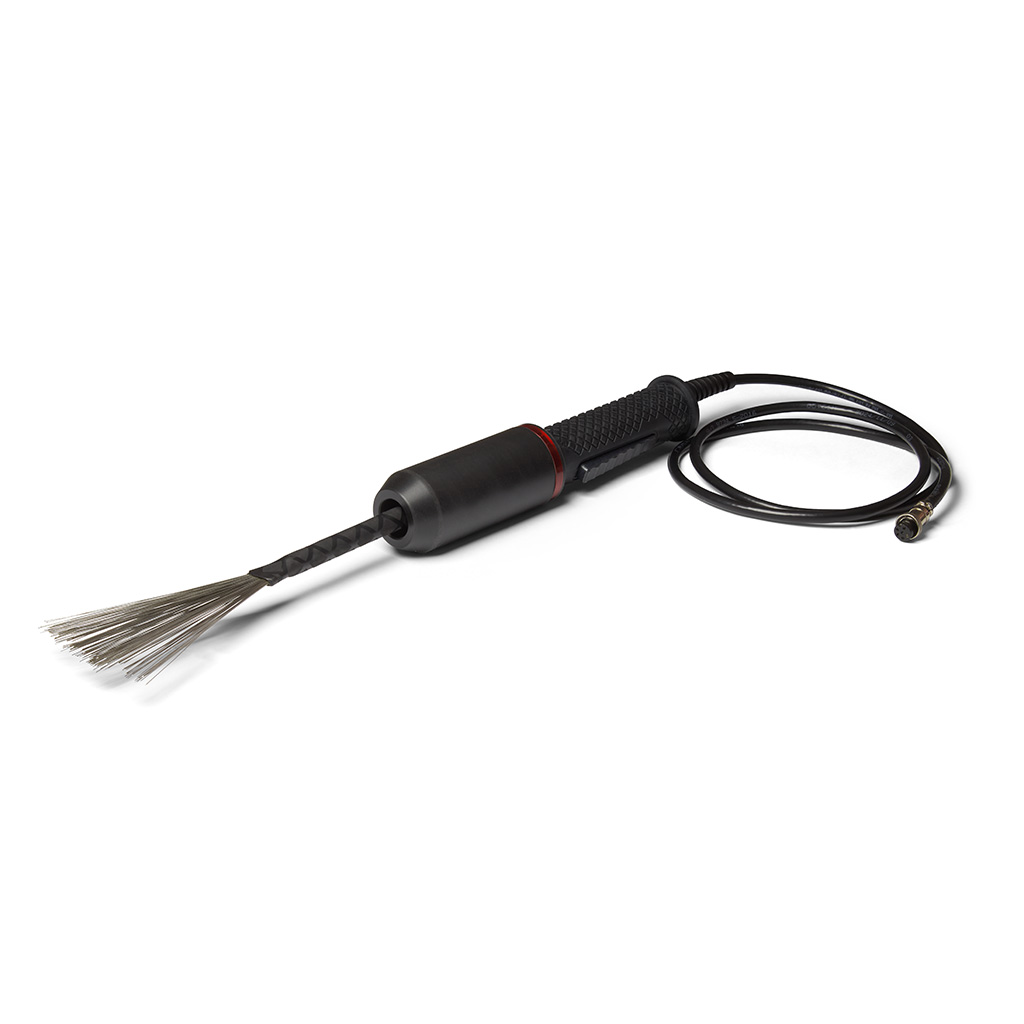

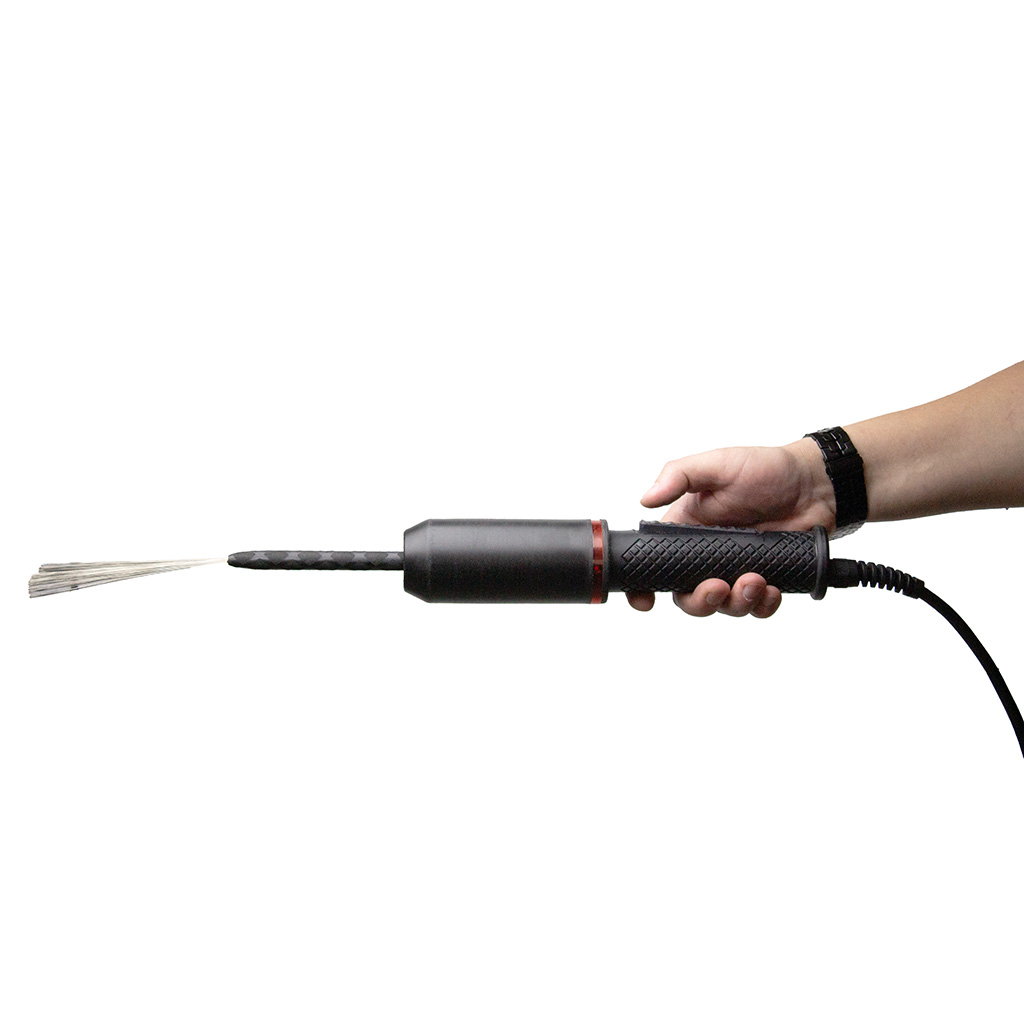

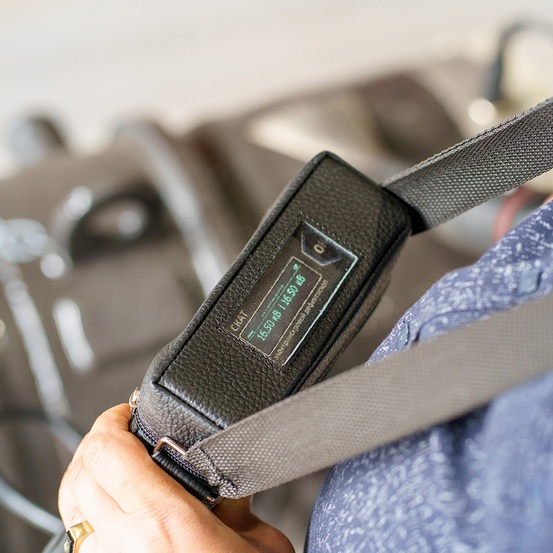

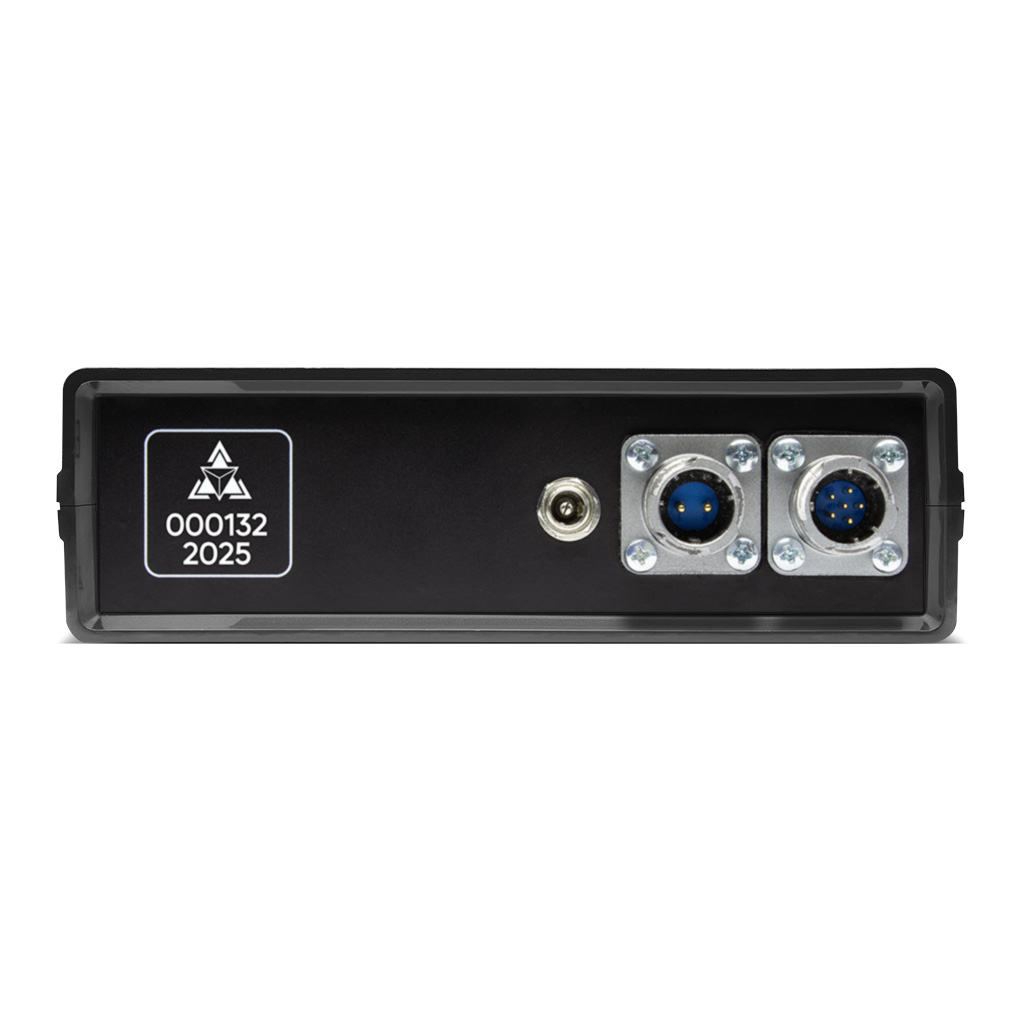

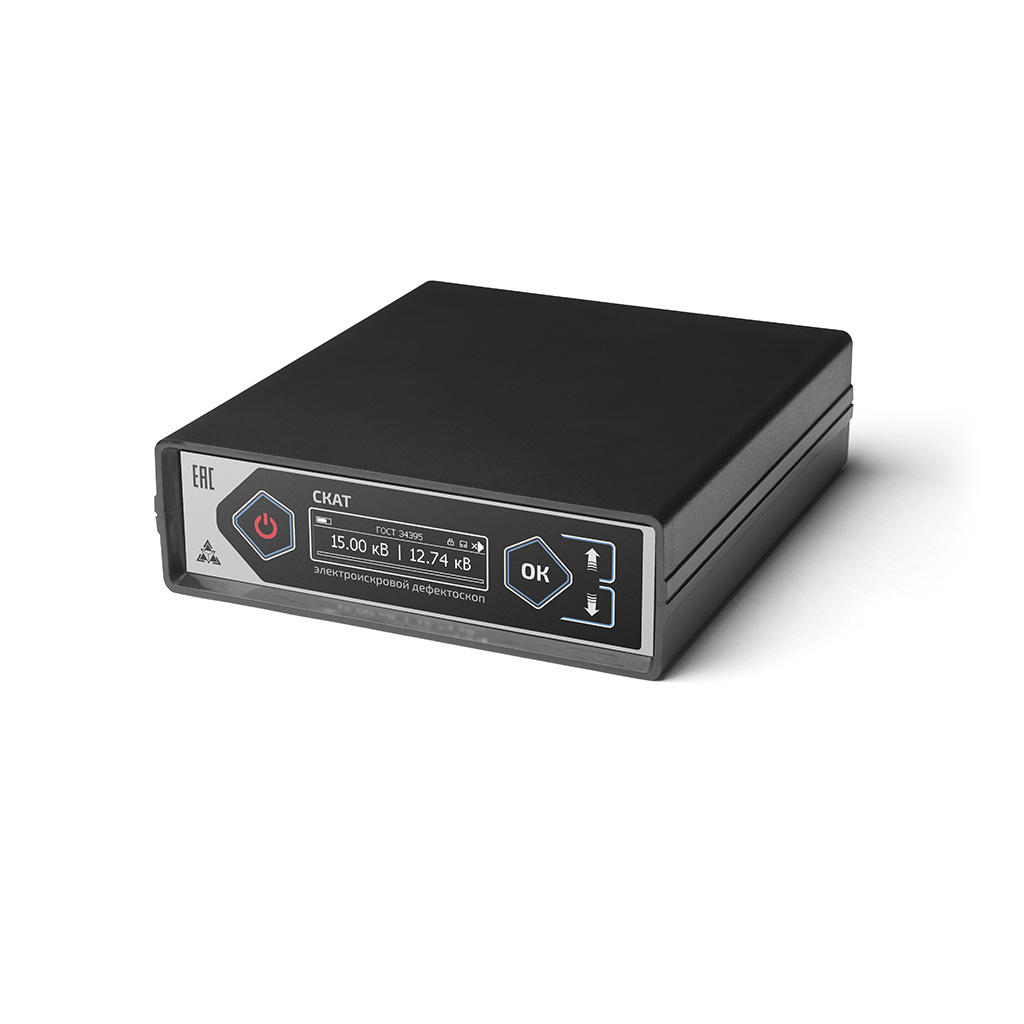

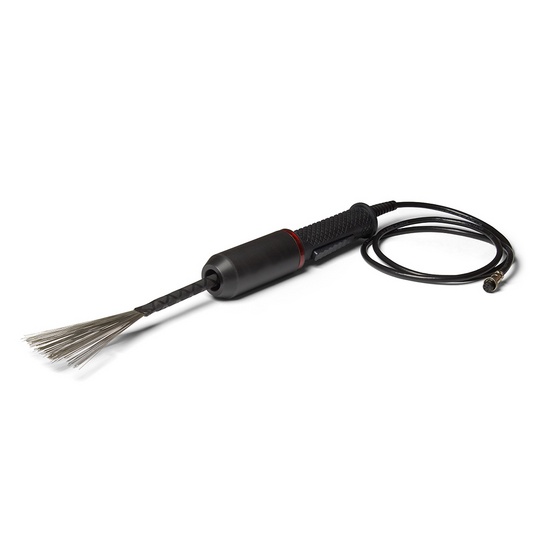

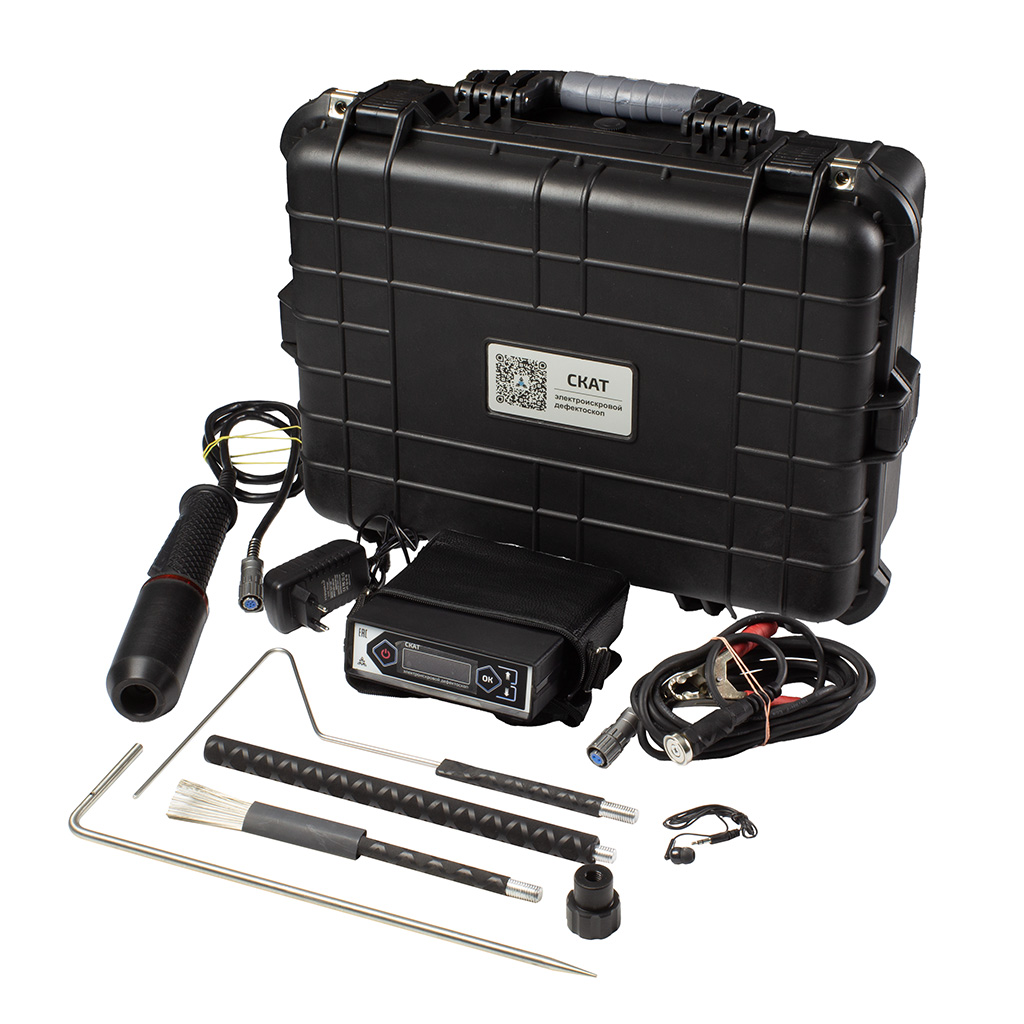

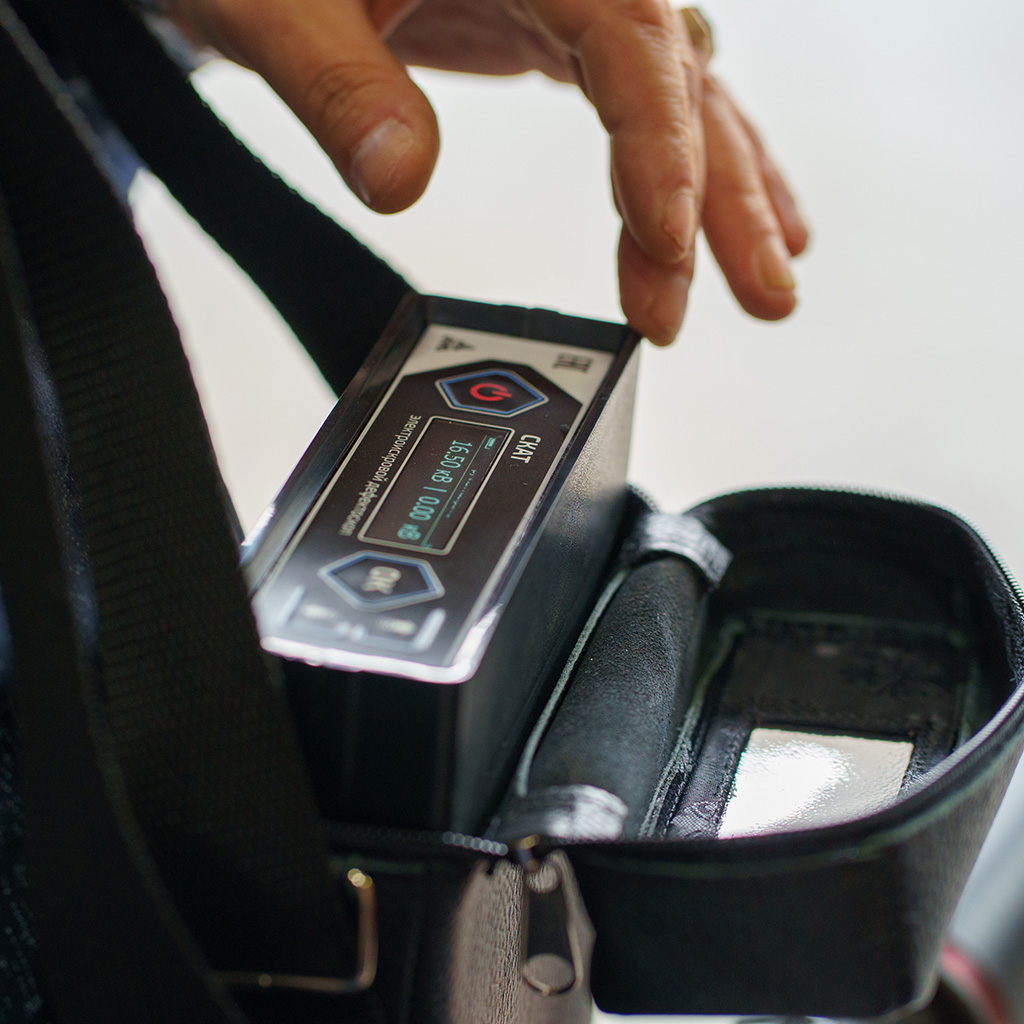

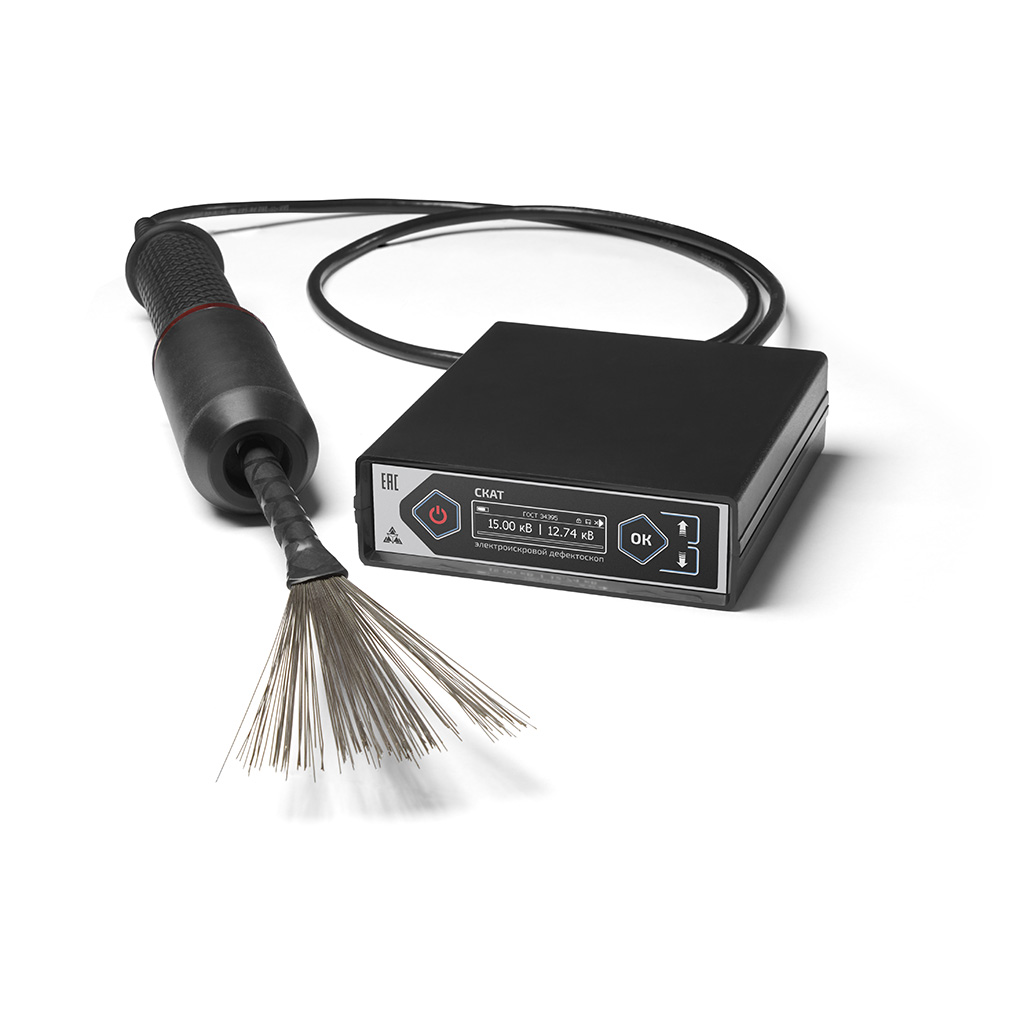

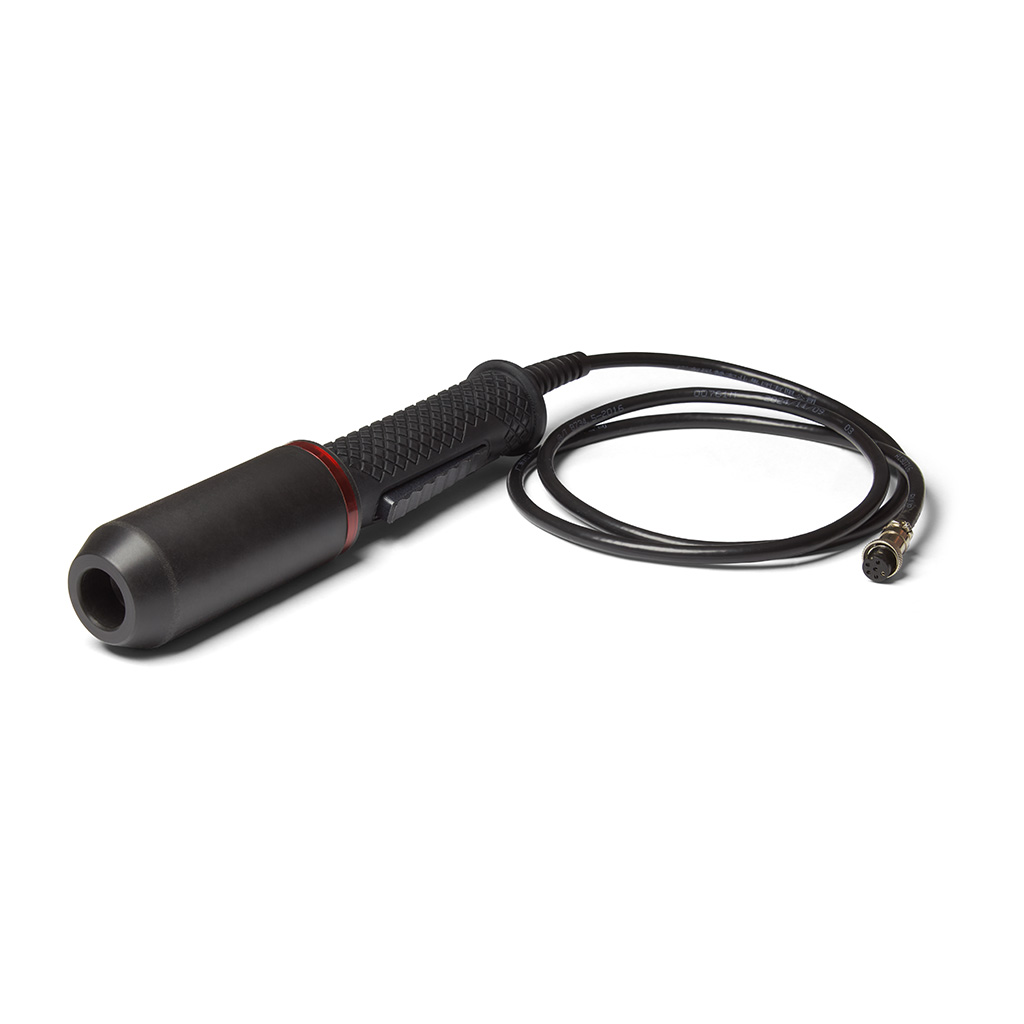

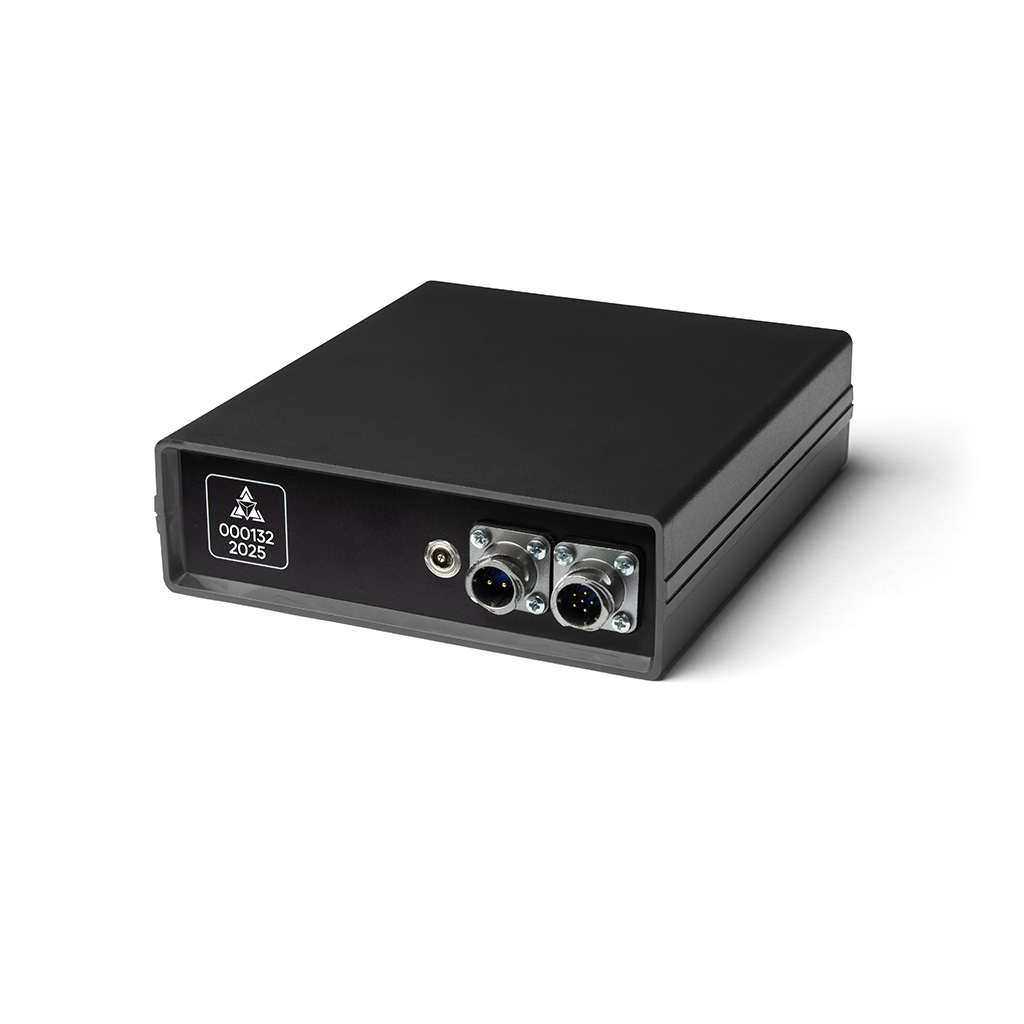

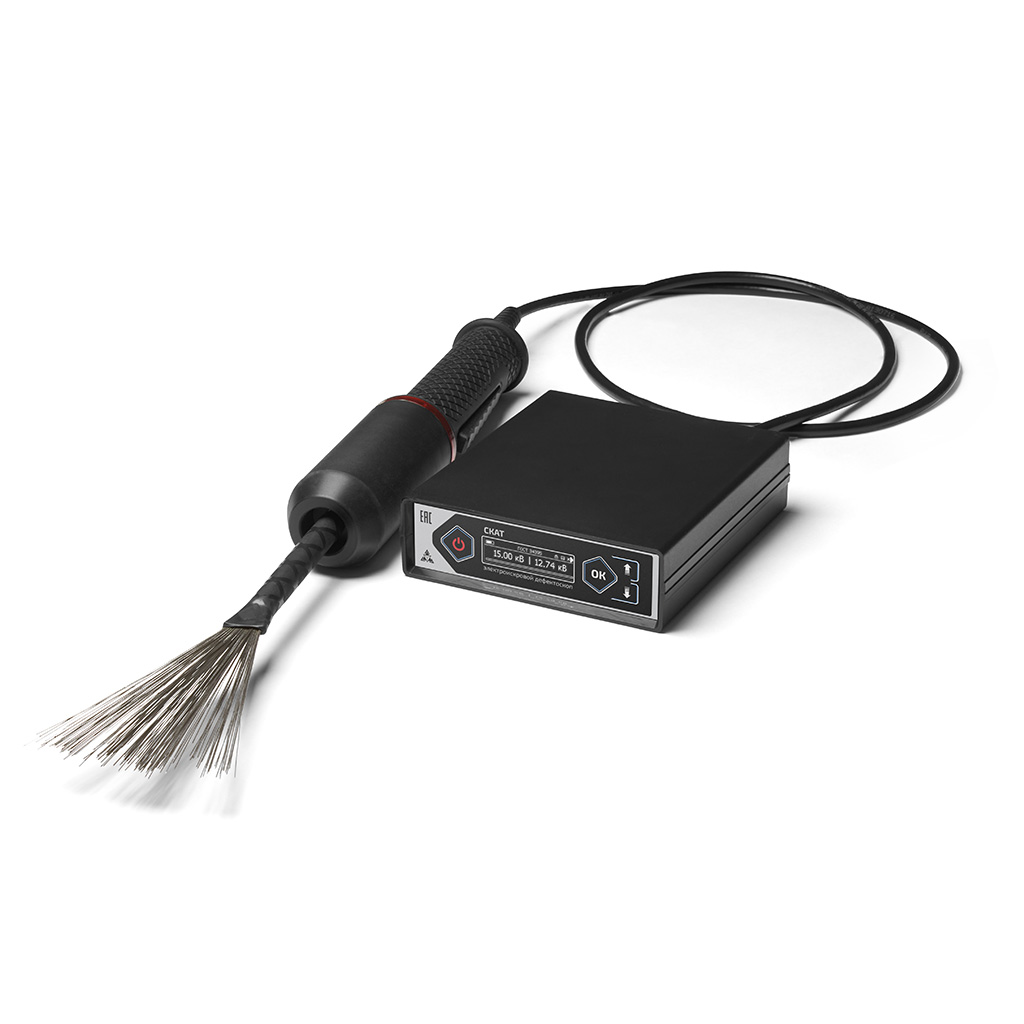

Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.
Калькулятор напряжения
Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.
Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК
| СКАТ | Корона 2.2 | Корона ЛКП | Корона 2.1 | Корона 40 | Корона 1 | ИСКРА-30 | АВМ Compact 30 | Elcometer 236 (30 кВ) | Elcometer 266 |
Диапазон регулировки напряжения на электроде, кВ | 0,5-40 | 2,5-34/ 5-40 | 0,7-5 | 2,5-34 | 4-40 | 0,7-4 | 0,6-31,5 | 0,6-30 | 0,5-30 | 0,5-30 |
Толщина контролируемых покрытий, мм | 0,025-26 | 0,5-18/ 1-25 | 0,05-1 | 0,5-18 | 1-25 | 0,05-1 | 0,05-10 | 0,05-10 | 0-7,5 | 0-7,5 |
Дискретность установки выходного напряжения, кВ | 0,01; 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0.1 | - | 0,1 | 0,1 |
Точность поддержания контрольного напряжения, % | 5 | 5 | 5 | 5 | 5 | 5 | - | - | 5 | 5 |
Встроенный калькулятор напряжения | есть | - | есть | - | есть | - | - | - | - | есть |
Индикация дефекта | звук | звук | звук | звук | звук | звук | звук | звук | звук | звук |
свет | свет | свет | свет | свет | свет | свет | - | свет | свет | |
Вес рукоятки, кг | 0,75 | 0,9 | 0,8 | 0,9 | 0,8 | 0,9 | - | - | 2,8 | 0,6 |
Вес блока, кг | 1 | 1,6 | 1,65 | 1,6 | 1,65 | 1,6 | - | - | 1,2 | |
Работа с электродами дефектоскопа Корона без переходников | да | да | да | да | да | да | нет | нет | нет | нет |
Диапазон рабочих температур, оС | от -20 до +50 | от -20 до +45 | от -20 (-40) до +50 | от -20 до +45 | от -20 (-40) до +50 | от -20 до +45 | от -15 до +50 | - | от 0 до +50 | от 0 до +50 |
