Ультразвуковой расходомер Portaflow PF333 HM HT

Наличие по запросу

Цена по запросу

Оформить заказ

Работа от аккумулятора:

Напряжение питания постоянного тока от аккумуляторной батареи: 6 В

Программируемый интервал регистрации:

Длина кабеля датчика:

Степень защиты ЭБ по ГОСТ 14254-2015: IP54

Программирование посредством панели управления:

Крепление датчика:

Степень защиты УП по ГОСТ 14254-2015: IP54, IP68*

Принтер Bluetooth:

Габаритные размеры ЭБ (ВхШхД), не более: 50 х 168 х 264 мм

Погрешность при внутреннем диаметре трубы >75 мм:

Масса ЭБ, не более: 1,5 кг

Погрешность при внутреннем диаметре трубы 13-75 мм:

: от -20°С до +50°С от -20°С до +200°С**

Температура поверхности трубопровода: от -20°С до +135°С

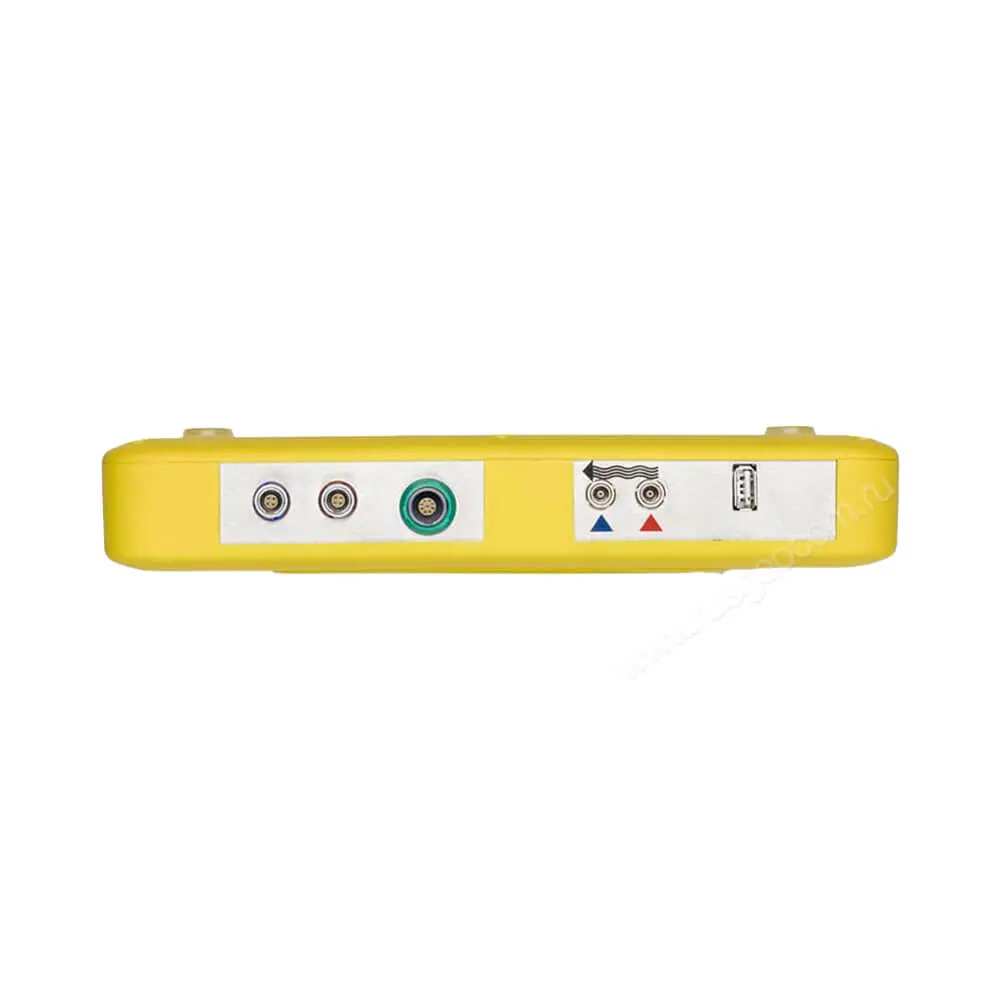

Выходные сигналы и порты:

: 27 000 ч

Относительная влажность воздуха при 35ºС: не более 95%

Рекомендовано для:

: от 66 до 106,7 кПа

Диапазон измерения уровня жидкости:

Работа от сети:

Диапазон расхода:

Размеры труб:

: -20°С до +200°С

Рабочая температура датчика:

Точность измерения:

Средний срок службы: 10 лет

Накопитель данных:

Диапазон измерения скорости:

Рабочая температура электронного блока:

Тип датчика «А»:

Выходы:

Диаметр условного прохода трубопровода Ду: 13 — 2000 мм

Толщина стенки трубы:

Накопитель:

Диапазон измерений объемного расхода: до 80000 м3/ч

Поименованные блоки записи:

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %: при скорости потока от 0,1 до 0,25 включительно м/с - ±2,0 при скорости потока от 0,25 до 10 включительно м/с - ±1,0 при скорости потока от 10 до 20 м/с - ±1,0

Отметка времени:

Диапазон измерений температуры	-20°С до +200°С
Диаметр условного прохода трубопровода Ду	13 — 2000 мм
Диапазон измерений объемного расхода	до 80000 м3/ч
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %	при скорости потока от 0,1 до 0,25 включительно м/с - ±2,0 при скорости потока от 0,25 до 10 включительно м/с - ±1,0 при скорости потока от 10 до 20 м/с - ±1,0
Напряжение питания постоянного тока от аккумуляторной батареи	6 В
Степень защиты ЭБ по ГОСТ 14254-2015	IP54
Степень защиты УП по ГОСТ 14254-2015	IP54, IP68*
Габаритные размеры ЭБ (ВхШхД), не более	50 х 168 х 264 мм
Масса ЭБ, не более	1,5 кг
Средняя наработка на отказ	27 000 ч
Средний срок службы	10 лет
Температура поверхности трубопровода	от -20°С до +135°С
Температура окружающей среды	от -20°С до +50°С от -20°С до +200°С**
Относительная влажность воздуха при 35ºС	не более 95%
Атмосферное давление	от 66 до 106,7 кПа

Описание

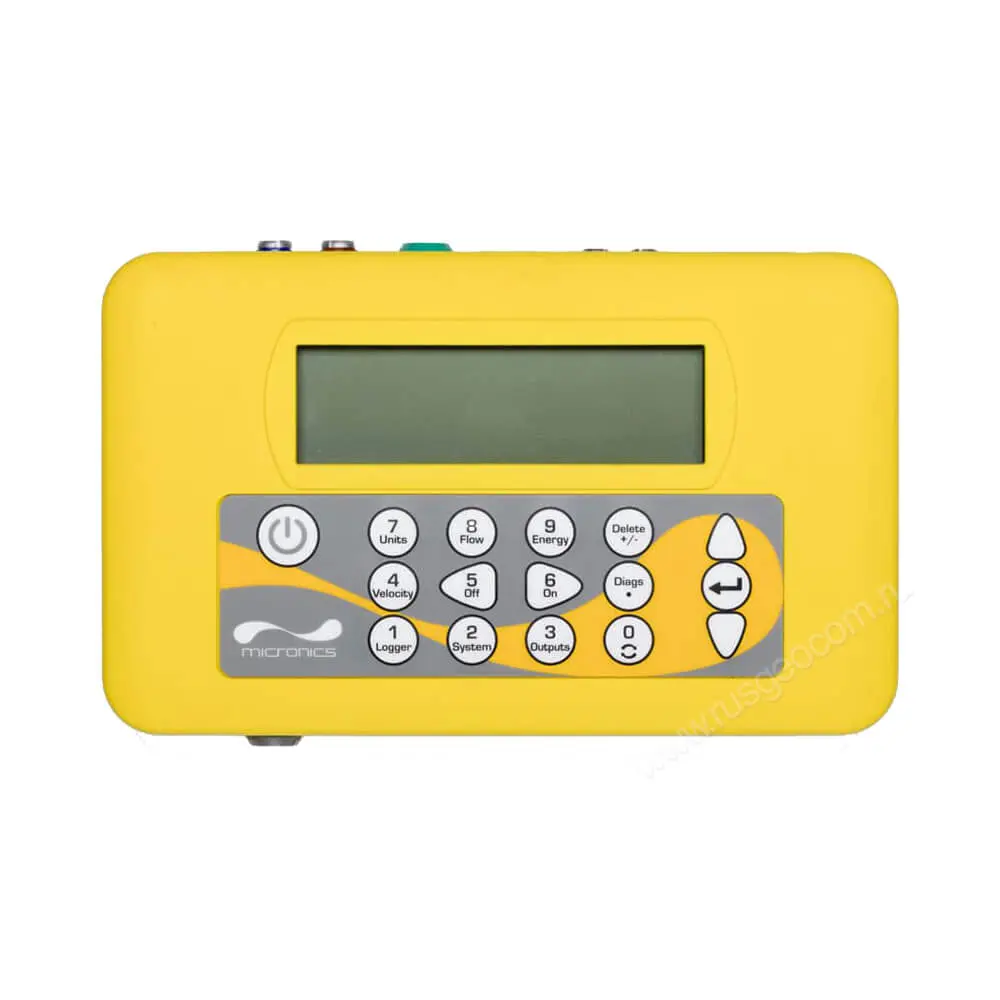

Ультразвуковой расходомер Portaflow PF333 HM HT - максимальная комплектация модели, в которой прибор для быстрых замеров расхода различных жидкостей в трубопроводах может также выступать в роли теплосчетчика.

Комплектация HM HT

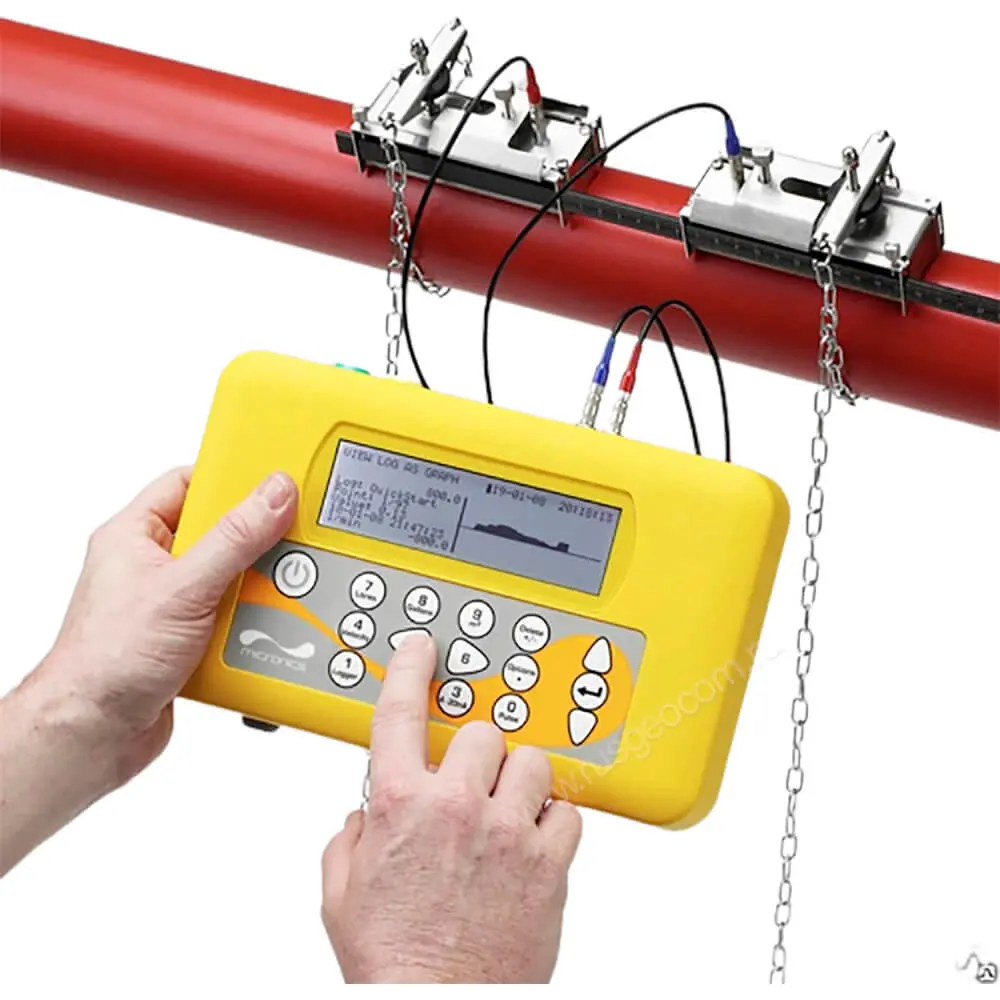

В отличие от стандартного варианта, в этот набор ультразвукового расходомера входят сразу 2 комплекта накладных датчиков - обычные и высокотемпературные. Первые подходят для трубопроводов температурой -20 до 135°С, а рабочий диапазон сенсоров HT расширен до 200°С

Помимо датчиков расхода в набор также включены сенсоры температуры типа PT100 с крепежом и термопастой для установки на трубы. Дополнительное оборудование используется для замеров температуры коммуникаций в диапазоне от 0 до до 200°С. Датчики подключаются напрямую к Portaflow PF333 HM HT и используются для определения нагрева подающих и обратных трубопроводов, а также разницы температур на разных участках.

Преимущества ультразвукового метода

Совместимость с трубами диаметром от 13 до 2000 мм.
Высокая скорость измерений, минимальное время подготовки.
Не требуется нарушение целостности трубопровода.
Без приостановки технологических процессов и работы предприятия.

Современный формат работы

В процессе замеров полученные результаты сразу отображаются на дисплее. При необходимости можно использовать выход 4-20 мА для интеграции в комплексы промышленной контрольной автоматики, передачи показаний и сигналов тревоги в случае выхода параметров за установленные пределы.

Ключевое отличие Portaflow PF333 HM HT от младшей модели - функция регистрации данных. Пользователь может сохранить до 100 млн записей по 12 настраиваемым точках на USB-накопитель в удобном для работы формате.csv. Результаты автоматически привязываются ко времени и дате, доступно множество параметров для анализа, включая скорость потока, температуру трубопроводов, качество сигнала и др.

Сертификация

Модель включена в Госреестр СИ, ее можно поверить для документального подтверждения рабочих характеристик. Актуальное свидетельство о поверке позволяет использовать результаты измерений при составлении официальных документов - отчетов, актов, экспертиз.

Купить ультразвуковой расходомер Portaflow PF333 HM HT, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
