- Описание

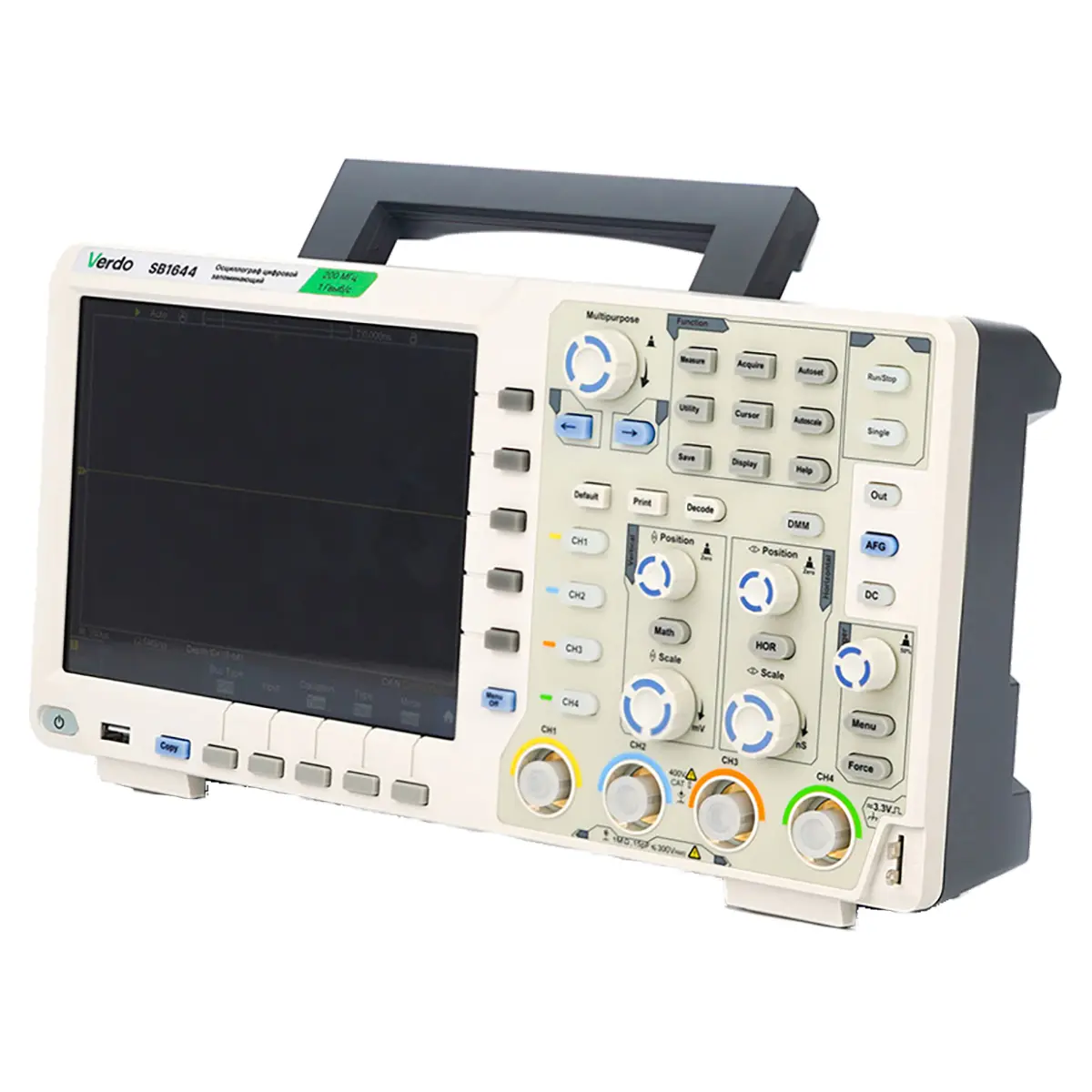

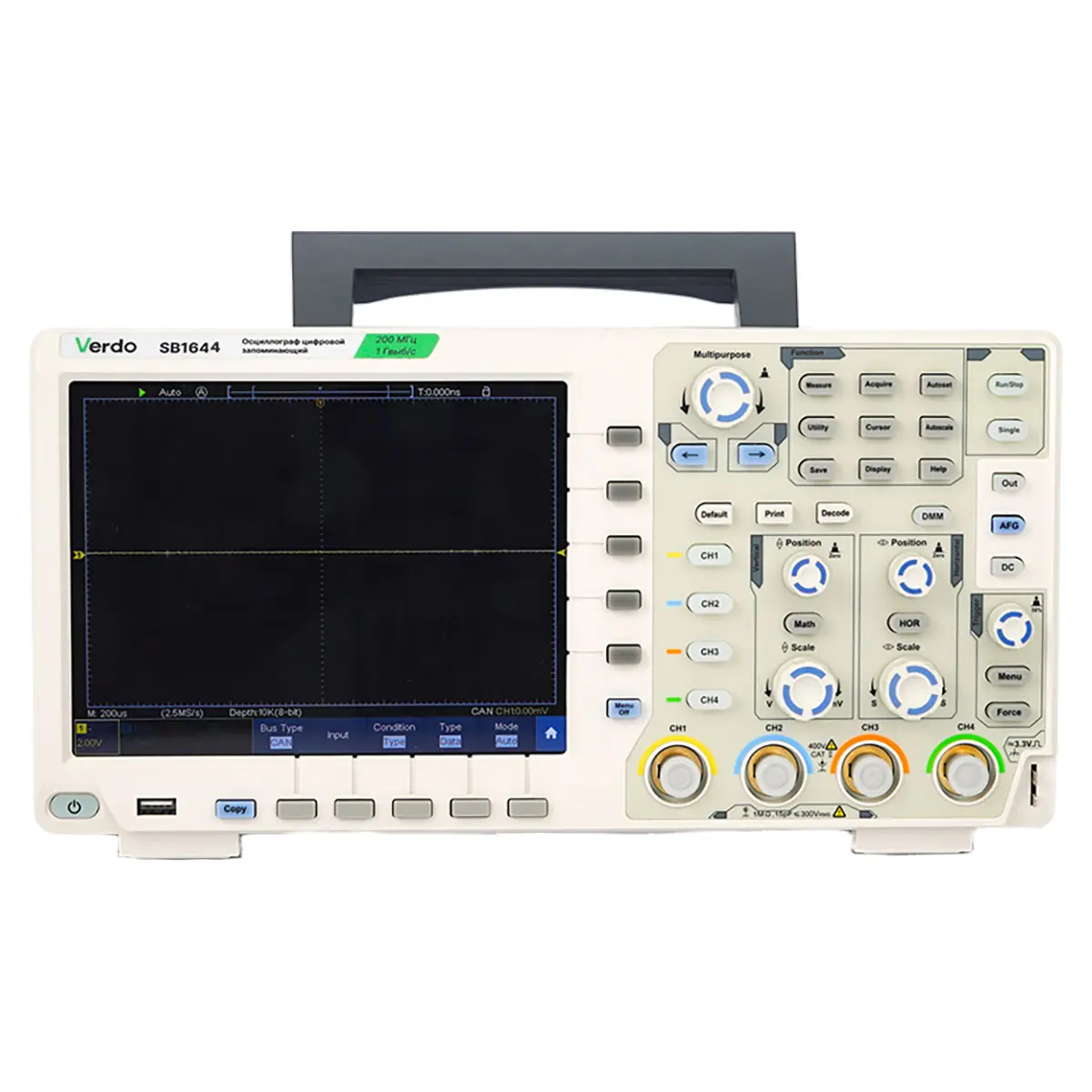

Осциллограф цифровой VERDO SB1644 – 4-канальный компактный прибор с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 Гвыб/с, сочетающий в себе высокую производительность и простоту использования благодаря 8-дюймовому мультисенсорному дисплею. Устройство внесено в Госреестр СИ и ориентировано на профессиональное применение в лабораториях, сервисных центрах и на производстве. От модели SB1644, обладающей такими же частотными характеристиками и измерительными функциями, данное изделие отличается наличием режимов PERF и Magnifier, повышающих эффективность работы со сложными низкоамплитудными сигналами.
Гибкое решение для разных задач
4-канальный осциллограф VERDO SB1644 в стандартном варианте снабжен всеми необходимыми функциями для регистрации и анализа формы сигналов, а также математической обработки данных. Выборочно расширить базовые возможности позволяют дополнительные опции. Аппаратно прибор может быть дооснащен встроенным мультиметром с регистратором, генератором сигналов, внутренней батареей для автономного питания и выходом VGA.
Особенности
- Изменяемое разрешение АЦП: 8 бит, 12 бит или 14 бит, устанавливаемое через меню PERF Mode, дает возможность выбирать между высокой точностью при работе со сложными сигналами и быстродействием при отслеживании динамичных процессов.
- Функция PASS-FAIL, задействуемая для проверки соответствия формы контролируемого сигнала заданным параметрам или маске, с выдачей результата тестирования в виде "годен" или "негоден" через отдельный выход, позволяет использовать цифровой осциллограф в составе автоматизированных систем для контроля качества серийной продукции.
- Декодирование последовательных шин, доступное в качестве базовой функции, повышает эффективность диагностики и отладки промышленной и автомобильной электроники, компьютерного оборудования и прочей аппаратуры, использующей каналы передачи данных с соответствующими протоколами.
- Режимы персистенции и цветовой температуры, реализующие при отображении осциллограмм градацию в соответствии с частотой возникновения событий, упрощают визуальное выявление артефактов и сбоев.
Режим лупы
При необходимости детального исследования формы сигналов цифровой осциллограф VERDO SB1644 способен производить горизонтальное и вертикальное увеличение выбранных участков осциллограммы, которые отображаются в дополнительном окне, с регулируемым через настойки коэффициентом масштабирования, от 2х до 32х. При этом выполнение курсорных измерений возможно как в зоне основного экрана, так и в окне лупы. Положение области обзора задается с помощью функции смещения или выбирается путем перетаскивания соответствующим движением по сенсорному дисплею.
Купить осциллограф двухканальный VERDO SB1644, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
