- Описание

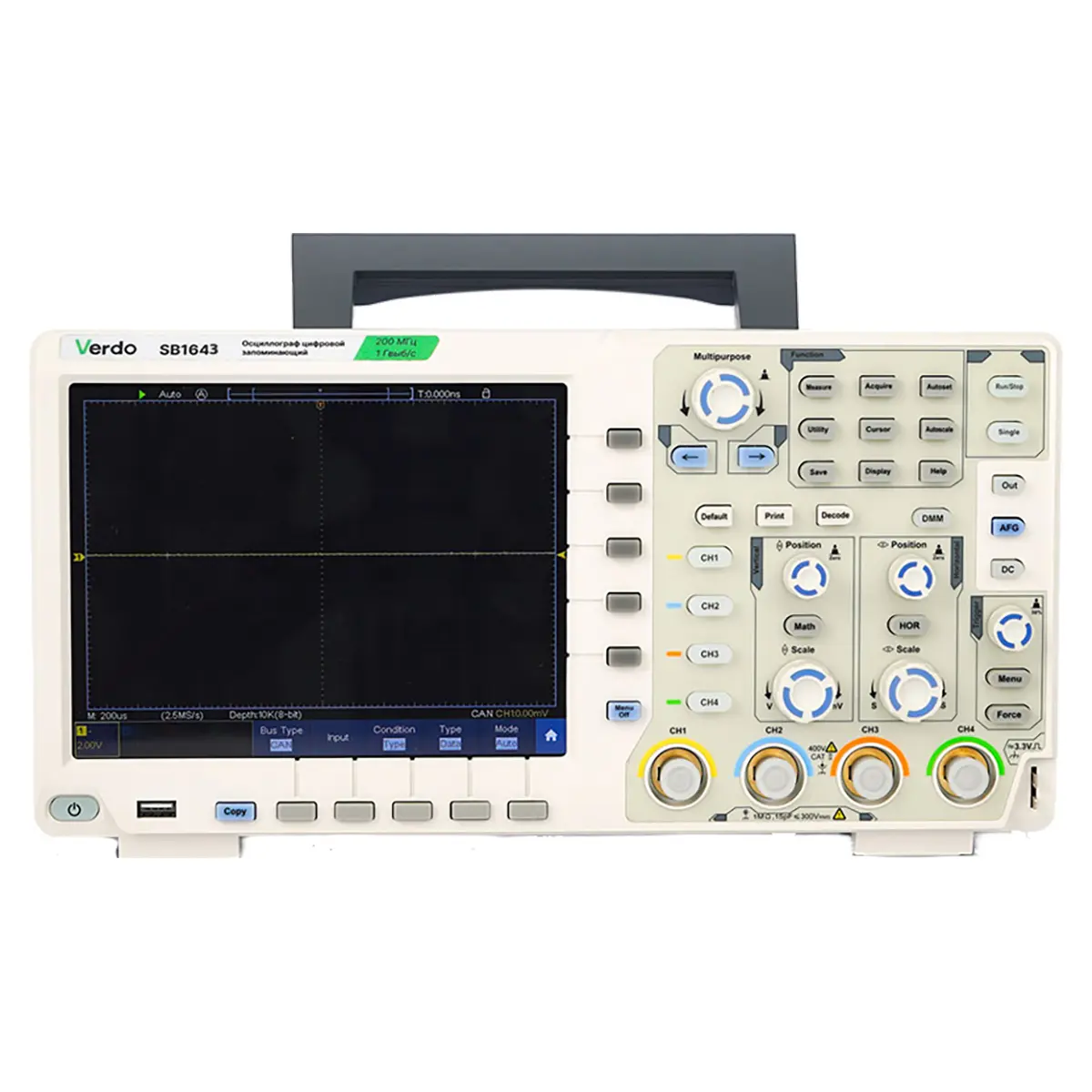

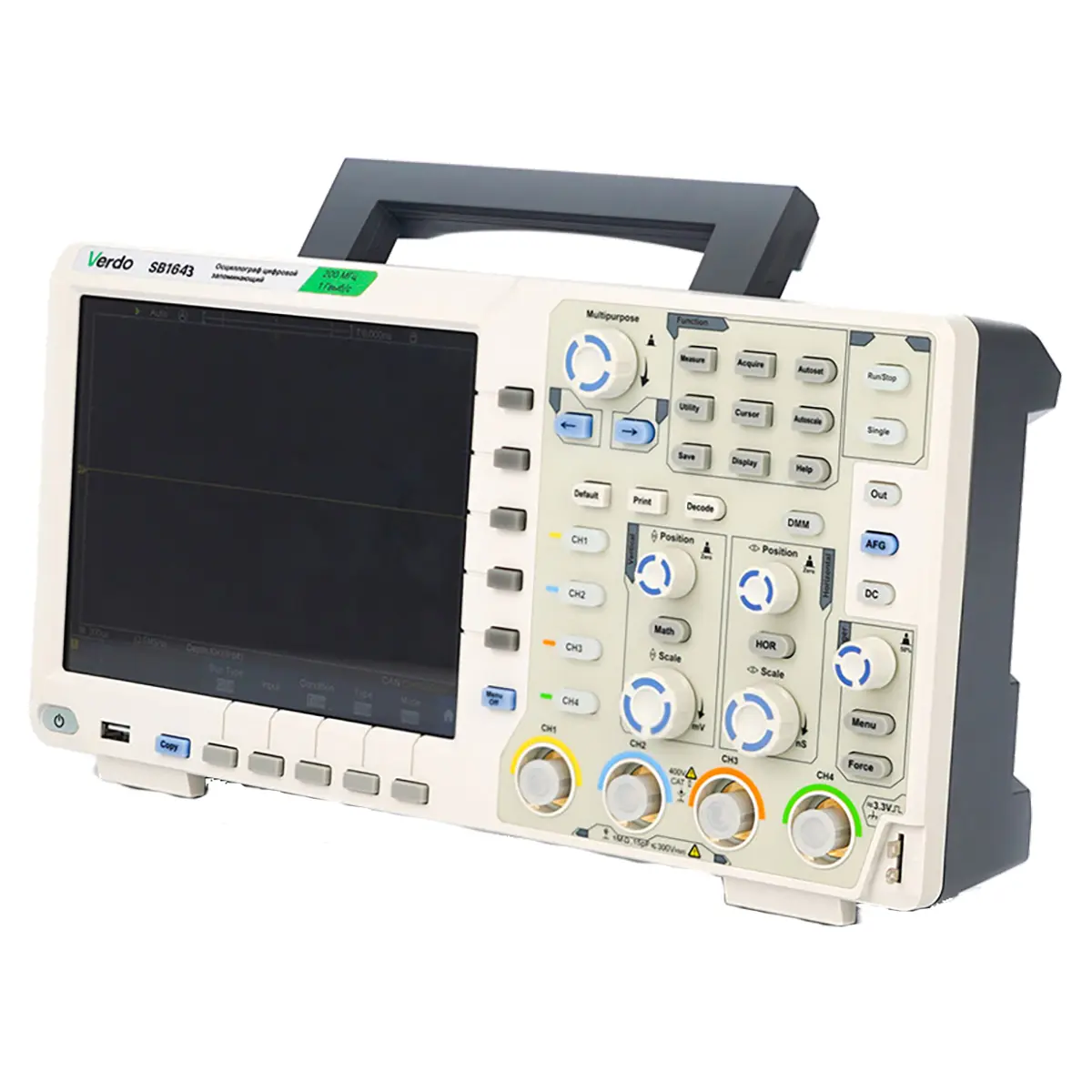

Осциллограф цифровой VERDO SB1643 представляет собой лабораторный прибор профессионального уровня, оснащенный 4 каналами с полосой пропускания 100 МГц и максимальной частотой дискретизации до 1 Гвыб/с, поддерживающий расширение базовой функциональности с помощью опций. Изделие выполнено в компактном корпусе небольшой глубины и совмещает в себе высокую производительность и простоту обращения, что обеспечивается благодаря сенсорному дисплею с поддержкой multi-touch. Модель внесена в Госреестр СИ и может применяться для решения ответственных задач, таких как контроль качества радиоэлектронной продукции, проверка и наладка коммуникационного и другого оборудования, и т.п.
Функциональные возможности
Обеспечивая захват осциллограмм длиной до 40 млн. точек с частотой до 45 000 осц./с, с горизонтальным масштабированием в пределах от 2 нс/дел. до 1000 с/дел., запоминающий осциллограф VERDO SB1643 подходит для исследования сложных сигналов. Для контроля разницы фаз по фигурам Лиссажу в изделии предусмотрен режим XY, а первичный анализ частотного спектра обеспечивает быстрое преобразование Фурье, доступное в 6 оконных режимах. Стандартно реализованы функции запуска и декодирования наиболее популярных последовательных шин. Прибор способен выдерживать до 400 В на входе, благодаря чему подходит для тестирования силового оборудования.
При задействовании внутреннего опционального функционального генератора осциллограф способен строить АЧХ проверяемых устройств в виде диаграммы, для чего служит режим FRA. Также генератор способен воспроизводить 46 типовых форм сигналов, обеспечивая возможность тестирования оборудования разных видов. Активация опции мультиметра с режим рекордера позволяет контролировать основные электрические параметры и проверять исправность диодов.
Особенности
- Функция Persist&Color, обеспечивающая отображение сигналов с послесвечением или с эффектом "цветовой температуры", упрощает выявление редких событий и неповторяющихся артефактов.
- Режим Pass/Fail дает возможность использовать цифровой осциллограф в составе испытательных систем, автоматизируя проверку однотипной продукции по принципу допускового контроля, с выдачей сигнала "годен" или "негоден" на внешние устройства через отдельный выход.

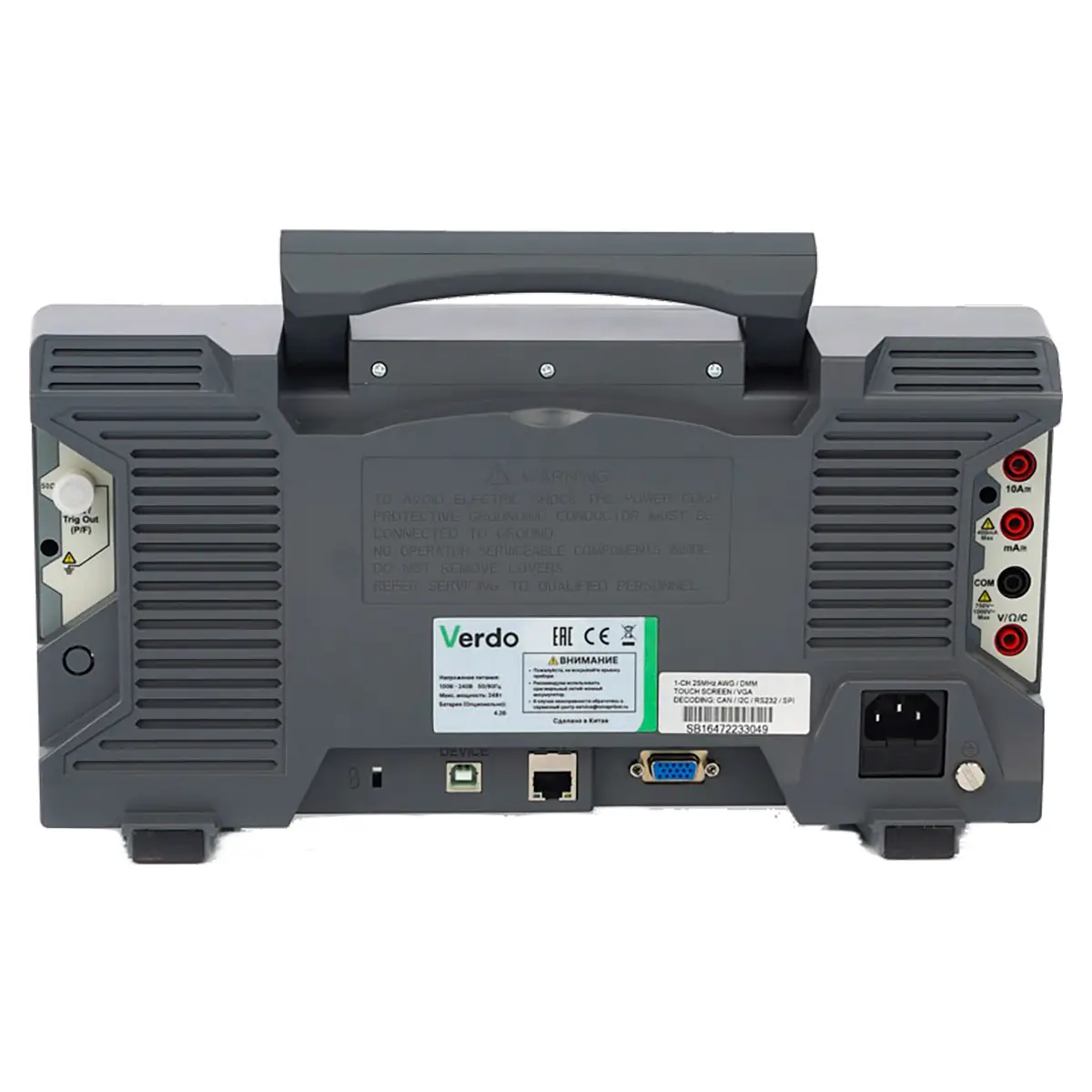

Дистанционное управление прибором реализуется через LAN или USB интерфейс, при подключении изделия к ПК; опциональный видеовыход позволяет транслировать изображение с экрана в реальном времени на внешние устройства при использовании осциллографа для решения демонстрационных задач.
