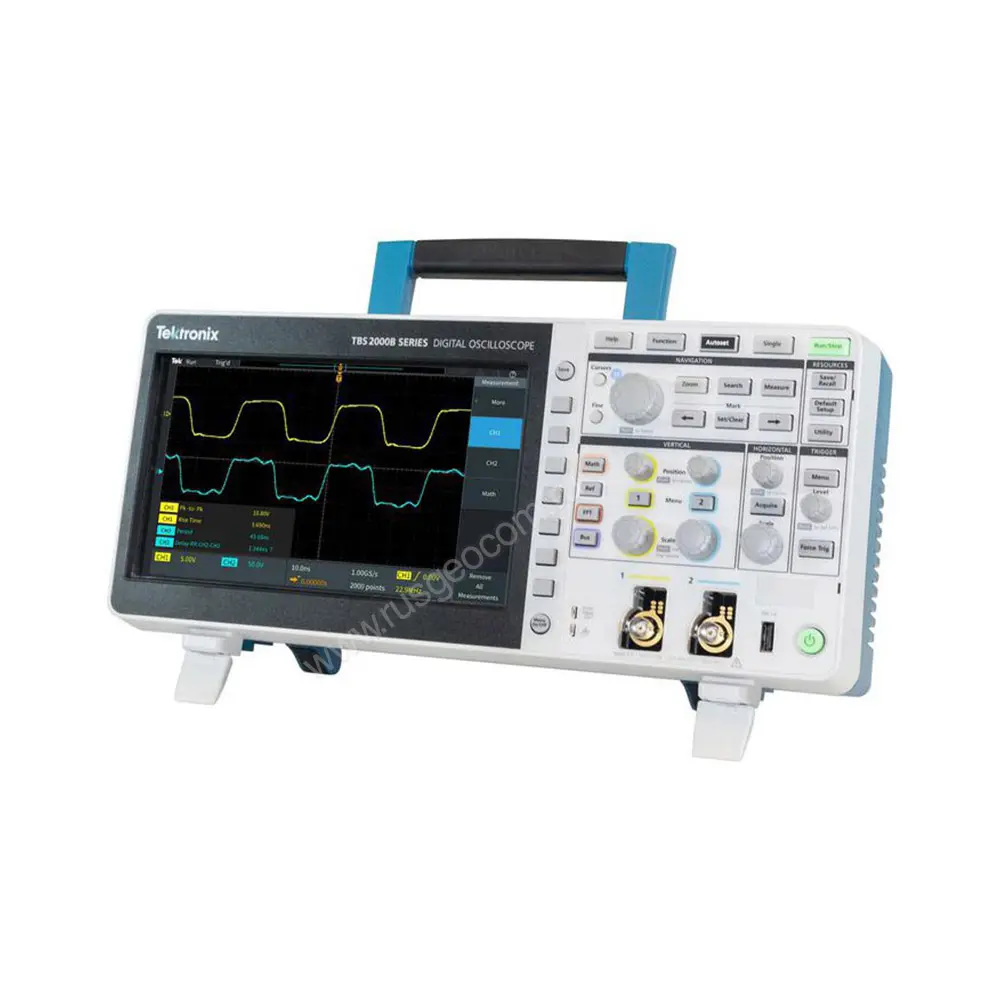

Для четырехканальных моделей:
Ch 3 - Ch 4 Ch 3 + Ch 4 Ch 4 - Ch 3 Ch 3 X Ch 4
Диапазоны уровней запуска:
любой входной канал: ±4,9 делений от центра экрана
Масса TBS2xx2:
2,62 кг (с упаковкой 5,1 кг)
Прямоугольный и импульсный сигналы:
Режимы запуска:
автоматический, ждущий и однократный
Логические каналы:
Отклонение постоянного напряжения:
± (1 мВ + 0,1 дел)
Время хранения данных в энергонезависимой памяти (тип.):
неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов
Масса TBS2xx4:
4,17 кг (с упаковкой 7 кг)
:
UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям Директивы по низковольтному оборудованию 2014/35/EU
Погрешность амплитуды:
Неравномерность АЧХ:
Погрешность усиления постоянного напряжения:
± 2% при чувствительности от 10 В/дел. до 5 мВ/дел ± 3% (тип.) при чувствительности 2 мВ/дел
Стробирование:
выделяет конкретное появление события в захваченном сигнале для выполнения его измерения измерение выполняется по курсорам экрана, курсорам сигнала или по всей длине записи.

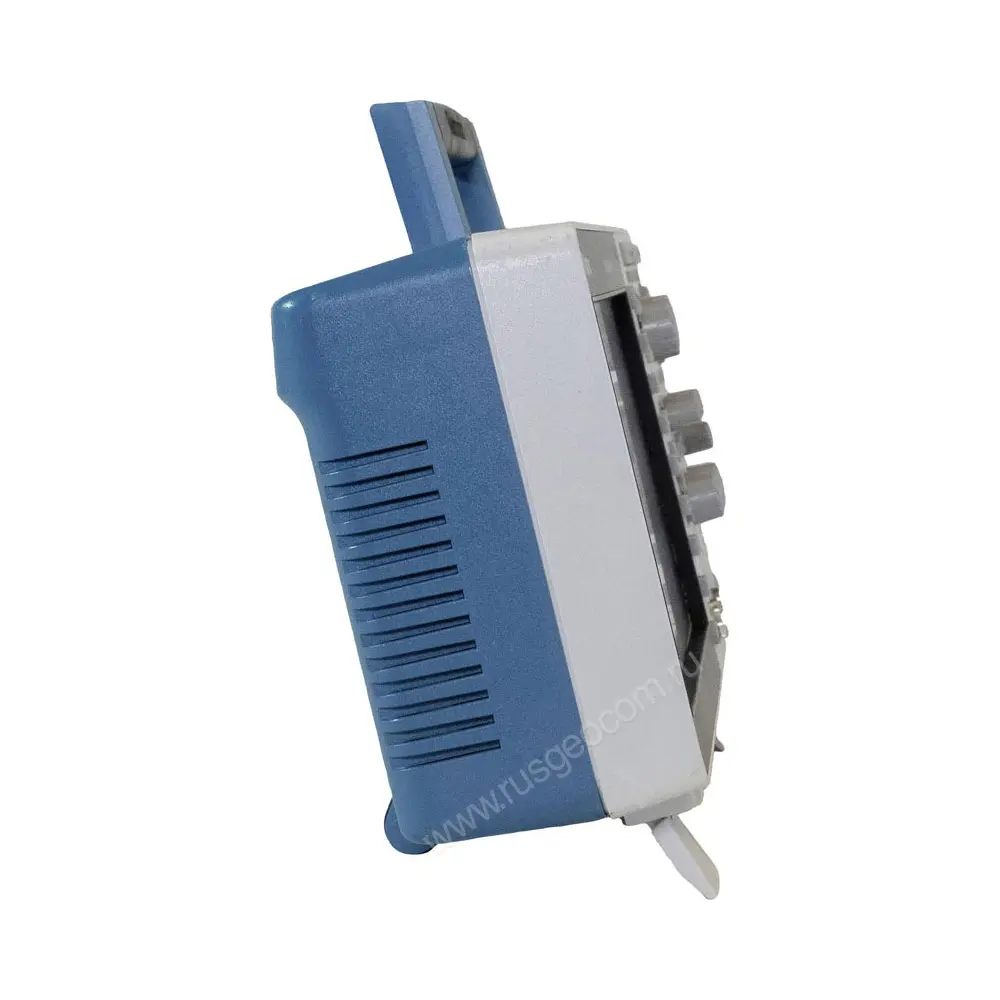

Зазоры для охлаждения:
50 мм с левой и с задней сторон прибора
Формат:
YT и XY
Диапазон постоянного смещения:
Входное сопротивление:
1 МОм ± 1%, 13 пФ ± 1,5 пФ
Сопротивление 3 входа:
Погрешность измерения пост. напряжения в режиме усреднения:
усреднение > 16 сигналов ±((погрешн. усиления пост. напряжения) * |показание - (смещение - положение)| + погрешн. смещения + 0,11 дел. + 1 мВ)
Арифметические операции:
сложение, вычитание и умножение
При работе:
от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата
Разрешение постоянного смещения:
Аналоговые каналы:
Дискретизация:
Диапазон чувствительности по вертикали:
от 2 мВ/дел. до 10 В/дел.
Размер шкалы по вертикали:
± 5 делений
Веб-сервер:
встроенный веб-сервер обеспечивает дистанционное управление чувствительностью и разверткой, запуском и измерениями позволяет сохранять осциллограммы и снимки экран на флеш-накопитель USB
При хранении:
от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата
Полоса пропускания:
100 МГц
Скорость нарастания:
Диапазон задержки развертки:
от -15 дел. до 5000 с
Погрешность смещения:
Диапазон смещения по вертикали:
± 1 В при чувствительности по вертикали от 2 мВ/дел. до 63 мВ/дел. ± 10 В при чувствительности по вертикали от 64 мВ/дел. до 999 мВ/дел. ± 100 В при чувствительности по вертикали от 1 В/дел. до 10 В/дел.
Представление сигналов:
векторы, переменное послесвечение и бесконечное послесвечение
Сопротивление входа 2:
Электромагнитная совместимость:
директива совета EC 2014/30/EU
Вертикальный шум:
Автоматизированные измерения:
измеряется 32 параметра, до шести из которых можно вывести на экран одновременно возможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов
Аналоговая полоса пропускания, связь по постоянному току:
модели с полосой пропускания 200 МГц: от 0 до >200 МГц модели с полосой пропускания 100 МГц: от 0 до ≥100 МГц модели с полосой пропускания 70 МГц: от 0 до ≥70 МГц
Координатная сетка:
сетка, без сетки
Полный коэффициент гармоник (тип.):
Работа:
до 3 000 м
Минимальный шумовой джиттер:
Длина записи:
5 млн. точек
Аппаратное ограничение полосы пропускания:
20 МГц
Коэффициент подавления синфазного сигнала (тип.):
100:1, на частоте 60 Гц, снижение до 10:1 при синусоидальном сигнале 50 МГц для одинаковых настроек чувствительности по вертикали и режима связи в каждом канале
Высокоскоростной хост-порт USB 2.0:
поддерживает USB накопители, адаптеры Wi-Fi. Один порт на задней панели, один – на передней панели
Разрешение:
800 x 480 (WVGA)
Динамический диапазон без паразитных составляющих:
Хранение:
до 12 000 м
DPO/DPX - захват:
Аппаратные измерения, статистика и гистограммы:
Диапазон амплитуды:
Режимы входа:
переменный ток, постоянный ток
Развязка между каналами:
≥100:1

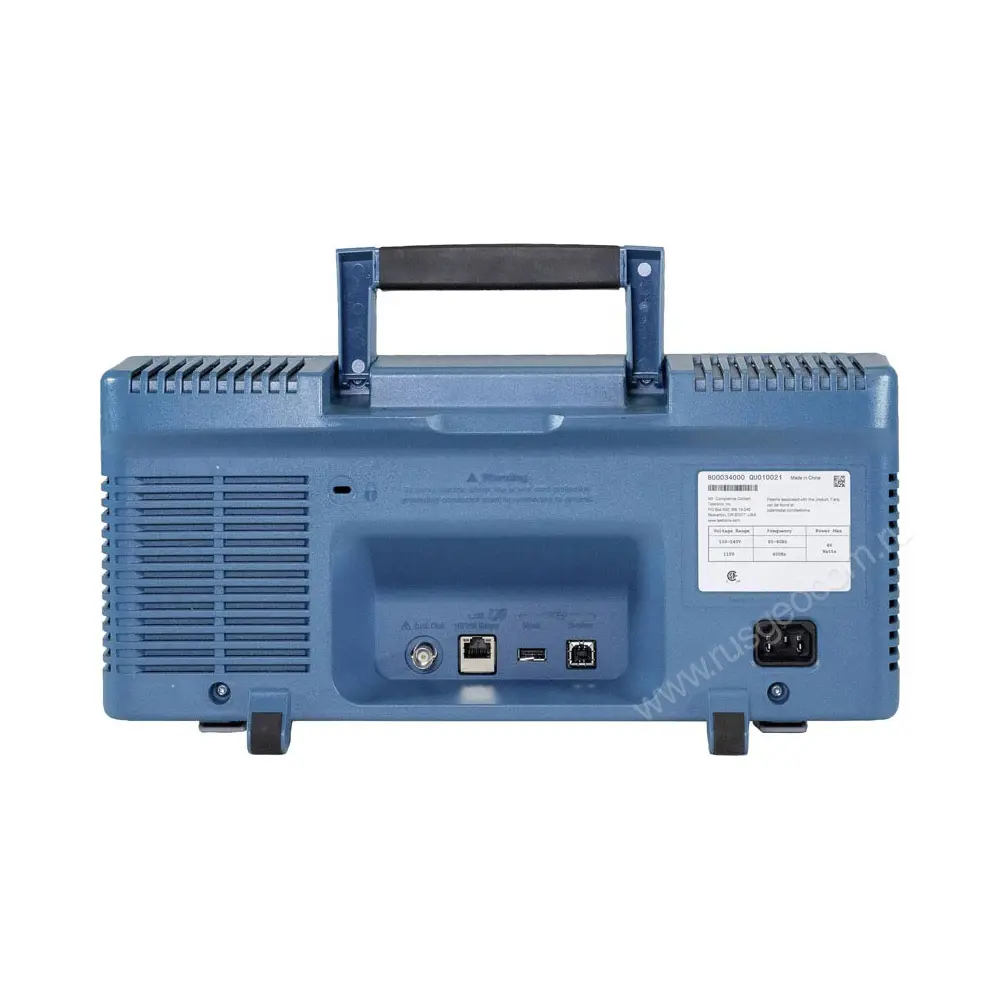

Порт ведомого устройства:
расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488)
Частота:
Разрешение коэффициента заполнения:
Сигналы:
Полоса пропускания аналогового канала:
Усреднение:
усреднение от 2 до 512 осциллограмм
Разрешение по вертикали:
8 бит
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы):
5 мс
Совместимые USB адаптеры Wi-Fi:
NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N
:
Глитч:
Частота выборки аналогового сигнала по четырем каналам:
BPF:
амплитудный спектр выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или БлэкманаХарриса
Макс. входное напряжение, 1 МОм:
300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В
Диапазон скорости развертки:
TBS220x: от 1 нс/дел. до 100 с/дел. TBS207x, TBS210x: от 2 нс/дел. до 100 с/дел.
Порт LAN (Ethernet):
розетка RJ-45, поддерживает стандарт 10/100BASE-T
Асимметрия:
Напряжение источника питания:
от 100 до 240 Вср.кв., ±10 %
Стандартная память (аналоговые и цифровые каналы):
Выборка:
захват значений выборок
Диапазон сдвига фаз:
±100 нс
Компенсатор пробника:
амплитуда 5 В частота 1 кГц
:
не более 80 Вт
Джиттер (ср. кв.TIE):
Частота дискретизации:
2 Гвыб./с - половина каналов 1 Гвыб./с - все каналы
Часы реального времени:
программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах
Обнаружение пиковых значений:
захват глитчей длительностью от 3,5 нс на всех режимах развертки
Погрешность генератора развертки:
±25 х 10-6 в любом интервале ≥1 мс
Замок Кенсингтона:
гнездо на задней панели для стандартного замка Кенсингтона
:

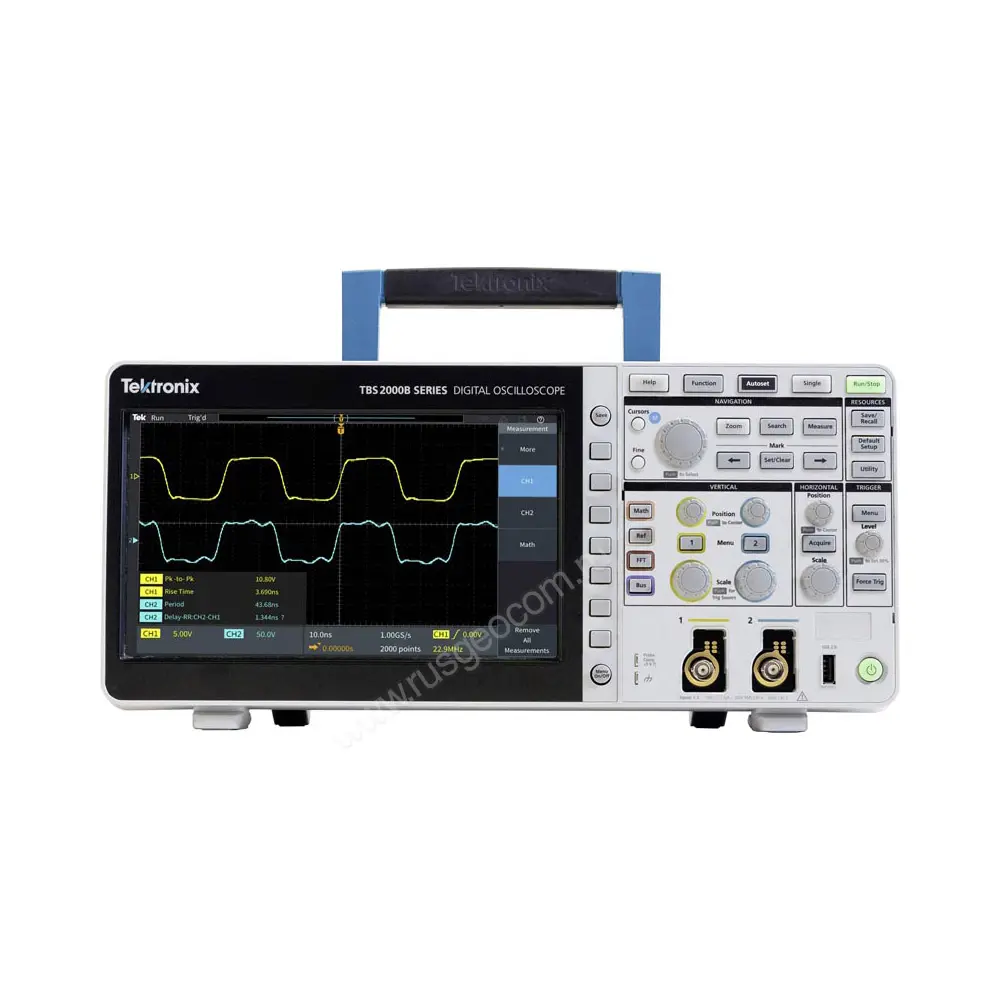

жидкокристаллический цветной TFT дисплей с диагональю 9 дюймов (228 мм)
Коэффициент симметрии:
Время нарастания / спада:
Курсоры:
время, амплитуда и экранные курсоры
Высокое разрешение:
усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы
Диапазон задержки запуска:
от 20 нс до 8 с
Частота источника питания:
от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В)
:
2
Разрешение симметрии:
Коэффициент заполнения:
Типы запуска:
по перепаду (по положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, ФНЧ, ФВЧ и подавление шума) длительность импульса (запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению) рант (запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого)
Прокрутка:
прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел. (400 мс/дел. при длине записи 20 млн точек)
Режим входа запуска:
связь по постоянному току, ФВЧ (подавление частоты >50 кГц), ФНЧ (подавление частоты <50 кГц), подавление шума (снижение чувствительности)
Габаритные размеры TBS2xx2(ВxШxГ):
174.9 x 372.4 x 103.3 мм
:
работа: от 0°C до +50°C хранение:от -40°C до +71°C
Разрешение амплитуды:
Минимальная длительность импульса:
Для всех моделей:
Ch 1 - Ch 2 Ch 2 - Ch 1 Ch 1 + Ch 2 Ch 1 X Ch 2 FFT
Вход любого аналогового канала:
0,4 деления от 0 до 50 МГц 0,6 деления от 50 до 100 МГц 0,8 деления от 100 до 200 МГц
Габаритные размеры TBS2xx4(ВxШxГ):
201.5 x 412.8 x 128.1 мм
:
Синусоидальный и пилообразный сигналы:
Разрешение длительности импульса:
