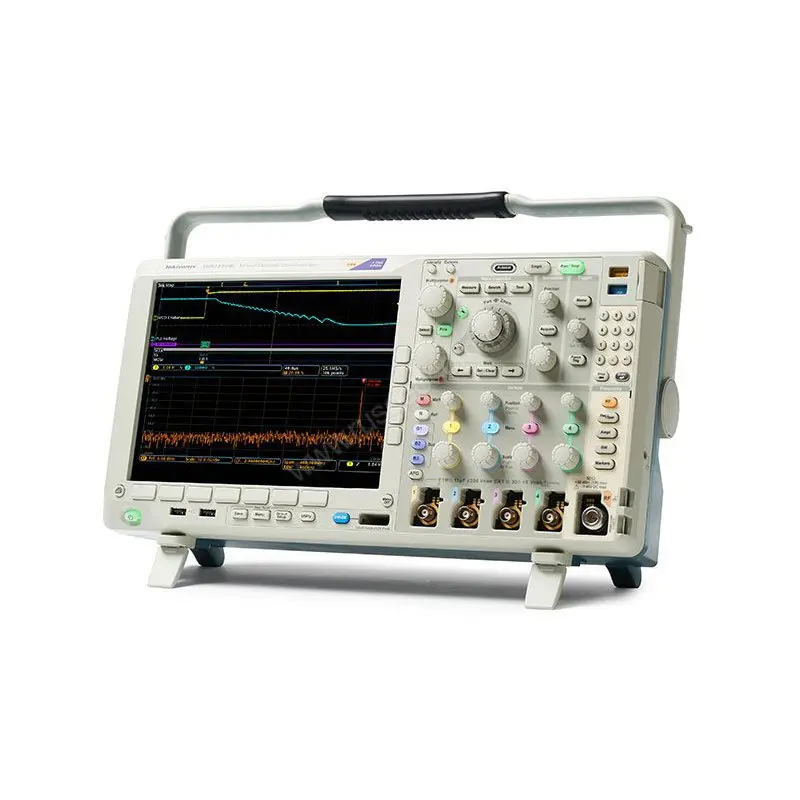

Осциллограф Tektronix MDO4024C

Наличие по запросу

Цена по запросу

Оформить заказ

Глитч:

Максимальный объем памяти: 20 МБ

Полоса пропускания аналогового канала:

: 4

Асимметрия:

Частота выборки аналогового сигнала по четырем каналам:

Джиттер (ср. кв.TIE):

Стандартная память (аналоговые и цифровые каналы):

Тип осциллографа: Цифровой

Коэффициент симметрии:

Время нарастания / спада:

Разрешение симметрии:

Коэффициент заполнения:

Разрешение амплитуды:

Минимальная длительность импульса:

Синусоидальный и пилообразный сигналы:

Разрешение длительности импульса:

АЦП (бит): 8

: USB | LAN | Опция - GPIB

Прямоугольный и импульсный сигналы:

Сопротивление входа: 1 МОм

Погрешность амплитуды:

Неравномерность АЧХ:

Логические каналы: Опция - 16

Диапазон постоянного смещения:

Сопротивление 2 входа: 50 Ом

Масса, кг.: 5,1

Особенности: Чувствительность 1мВ/дел. Скорость обновления экрана до 340.000 осц./сек. Опция - анализатор спектра до 3 или 6 ГГц. Опция - генератор сигналов произвольной формы и стандартных функций до 50 МГц. Опция - логический анализатор. Опция - анализатор протоколов. Широкий набор прикладных программных модулей.

Разрешение постоянного смещения:

Аналоговые каналы:

Сопротивление 3 входа:

Полоса пропускания: 200 МГц

Скорость нарастания:

Дискретизация:

Вертикальный шум:

Погрешность смещения:

Дисплей: TFT, 26,4, 1024х768

Полный коэффициент гармоник (тип.):

Минимальный шумовой джиттер:

Максимальная частота дискретизации: 2,5 ГГц

Динамический диапазон без паразитных составляющих:

DPO/DPX - захват:

Частота:

Разрешение коэффициента заполнения:

Сигналы:

Аппаратные измерения, статистика и гистограммы:

Диапазон амплитуды:

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	200 МГц
Максимальная частота дискретизации	2,5 ГГц
Максимальный объем памяти	20 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Сопротивление 2 входа	50 Ом
Логические каналы	Опция - 16
Особенности	Чувствительность 1мВ/дел. Скорость обновления экрана до 340.000 осц./сек. Опция - анализатор спектра до 3 или 6 ГГц. Опция - генератор сигналов произвольной формы и стандартных функций до 50 МГц. Опция - логический анализатор. Опция - анализатор протоколов. Широкий набор прикладных программных модулей.
Интерфейс	USB \| LAN \| Опция - GPIB
Дисплей	TFT, 26,4, 1024х768
Масса (кг)	5,1

Описание

Настраиваемый и полностью модернизируемый осциллограф "6 в 1" обеспечивает глубокий анализ аналоговых, цифровых и РЧ сигналов с корреляцией по времени Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер. Осциллограф серии MDO4000C обладает характеристиками, которые помогут вам быстро и эффективно решать сложные задачи при разработке встраиваемых систем. При использовании встроенного анализатора спектра этот осциллограф, позволяющий одновременно захватывать аналоговые, цифровые и РЧ сигналы, является идеальным прибором для тестирования встроенных радиомодулей электронных приборов или обнаружения электромагнитных помех. Возможность конфигурирования и полного обновления осциллографа серии MDO4000C позволяют добавлять функции, которые могут понадобиться в данный момент или позже.

Области применения осциллографов смешанных сигналов MDO4024C, MDO4034C, MDO4054C, MDO4104C:

Разработка встраиваемых систем. Быстрое обнаружение и решение проблем системного уровня при отладке встраиваемых систем со смешанными сигналами, в которых используются распространённые последовательные шины и беспроводные интерфейсы.
Разработка источников питания. Достоверные и воспроизводимые измерения напряжения, тока и мощности, а также автоматические измерения качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы с широким выбором пробников в рамках приемлемого по цене решения.
Обнаружение ЭМ помех. Быстрое обнаружение источника электромагнитных помех во встраиваемой системе за счет анализа сигналов во временной области. Наглядное представление излучаемых ЭМ помех системы в режиме реального времени
Исследование сигналов беспроводных сетей. Осциллограф серии MDO4000C позволяет исследовать сигналы всей системы – аналоговые, цифровые и РЧ, – а также временные соотношения между ними. Это обеспечивает глубокое понимание поведения различных систем беспроводной связи – Bluetooth, 802.11 WiFi, ZigBee и других. При одном захвате в ультраширокой полосе частот можно оценивать взаимодействия между сигналами нескольких беспроводных технологий или просматривать весь диапазон частот современного широкополосного стандарта, такого как 802.11/ad.
Обучение. Одновременное управление несколькими приборами на стенде может оказаться затруднительным. При использовании осциллографа серии MDO4000C, выполненного по принципу "шесть в одном", нет необходимости управлять несколькими приборами. При наличии встроенного анализатора спектра можно провести лабораторную работу по современным беспроводным технологиям с минимальными затратами. Возможность полной модернизации позволит добавлять функциональность по мере необходимости и в зависимости от бюджета.
Производственные испытания и диагностика. В производственных цехах часто возникают проблемы из-за недостатка места для размещения приборов. Осциллограф серии MDO4000C, в котором использовано решение "6 в 1", позволит минимизировать пространство, занимаемое измерительными приборами. Объединение функций нескольких приборов в одном корпусе снижает расходы на производственное тестирование и диагностику.
