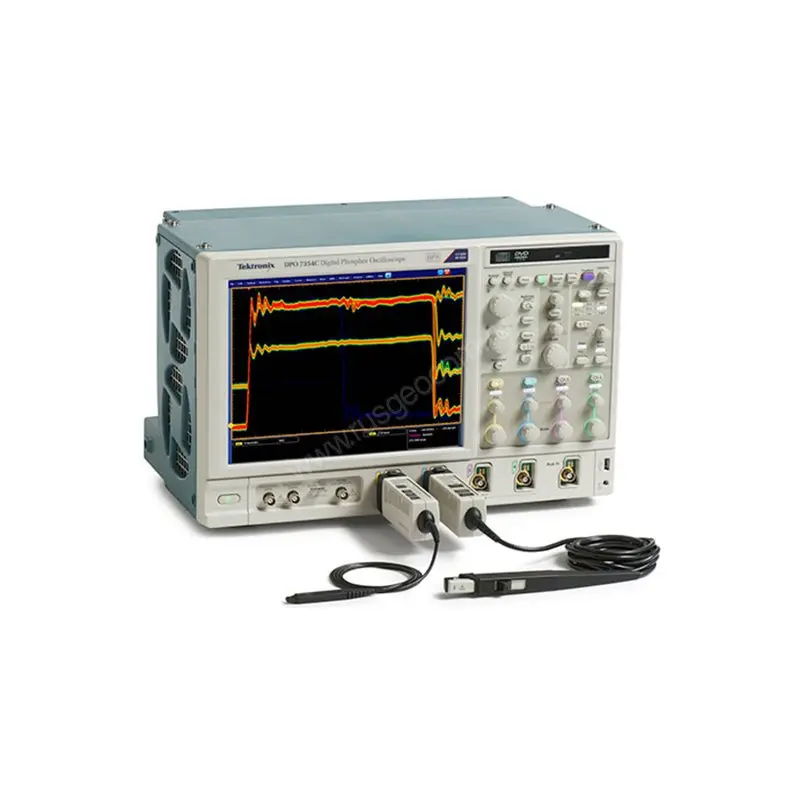

Осциллограф Tektronix DPO72004C

Наличие по запросу

Цена по запросу

Оформить заказ

Сопротивление входа: 50 Ом

: USB | LAN | GPIB | RS-237

Сопротивление 2 входа: Опция - 1 мОм

Масса, кг.: 24

Особенности: Скорость обновления экрана до 300.000 осц./сек. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска. Поддержка опциональных приложений - векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR. Интерфейс подключения пробников TekConnect. Вывод данных на печать. Выход для внешнего монитора.

Аналоговые каналы:

Дискретизация:

Полоса пропускания: 20 ГГц

Скорость нарастания:

Вертикальный шум:

Максимальная частота дискретизации: 100 ГГц

Дисплей: TFT, 30,7, 1024х768, 10х10, сенсорный

Минимальный шумовой джиттер:

DPO/DPX - захват:

Аппаратные измерения, статистика и гистограммы:

Частота:

Полоса пропускания аналогового канала:

Максимальный объем памяти: 31 | Опция -

Частота выборки аналогового сигнала по четырем каналам:

: 4

Стандартная память (аналоговые и цифровые каналы):

Тип осциллографа: Цифровой

АЦП (бит): 8

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	20 ГГц
Сопротивление входа	50 Ом
Сопротивление 2 входа	Опция - 1 мОм
Максимальная частота дискретизации	100 ГГц
Максимальный объем памяти	31 \| Опция -
АЦП (бит)	8
Особенности	Скорость обновления экрана до 300.000 осц./сек. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска. Поддержка опциональных приложений - векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR. Интерфейс подключения пробников TekConnect. Вывод данных на печать. Выход для внешнего монитора.
Интерфейс	USB \| LAN \| GPIB \| RS-237
Дисплей	TFT, 30,7, 1024х768, 10х10, сенсорный
Масса (кг)	24

Описание

Скорость выборки в реальном времени до 50 Гвыб/с;
Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним
Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.
