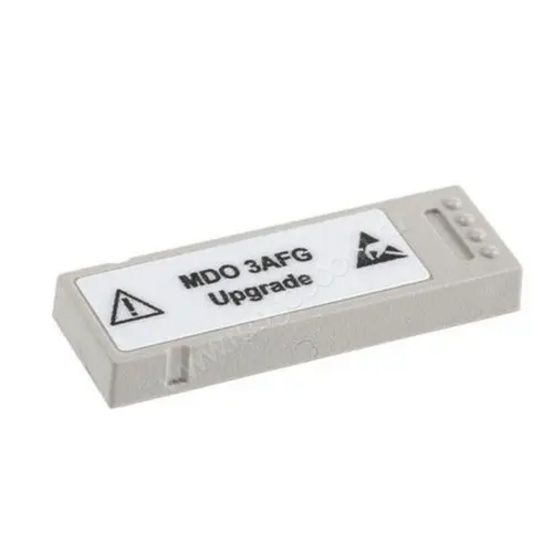

Опция цифрового генератора сигналов Tektronix MDO3AFG

Наличие по запросу

Цена по запросу

Оформить заказ

Дискретизация:

Скорость нарастания:

Погрешность смещения:

Вертикальный шум:

Полный коэффициент гармоник (тип.):

Минимальный шумовой джиттер:

DPO/DPX - захват:

Разрешение: 0,1 Гц или 4 разряда; выбирается большее

Динамический диапазон без паразитных составляющих:

Аппаратные измерения, статистика и гистограммы:

Диапазон амплитуды:

Частота:

Разрешение коэффициента заполнения:

Сигналы:

Полоса пропускания аналогового канала:

Глитч:

Частота выборки аналогового сигнала по четырем каналам:

Асимметрия:

Стандартная память (аналоговые и цифровые каналы):

Джиттер (ср. кв.TIE):

Коэффициент симметрии:

Время нарастания / спада:

Разрешение симметрии:

Коэффициент заполнения:

Разрешение амплитуды:

Минимальная длительность импульса:

Синусоидальный и пилообразный сигналы:

Разрешение длительности импульса:

Прямоугольный и импульсный сигналы:

Погрешность амплитуды:

Неравномерность АЧХ:

Диапазон постоянного смещения:

Сопротивление 3 входа:

Разрешение постоянного смещения:

Аналоговые каналы:

	Синусоидальный
Сигналы	Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.
Диапазон частот	от 0,1 Гц до 50 МГц
Диапазон амплитуды	от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Неравномерность АЧХ	±0,5 дБ, тип., на частоте 1 кГц (±1,5 дБ для амплитуд <20 мВпик-пик)
Полный коэффициент гармоник (тип.)	1%, нагрузка 50 Ом; 2% для амплитуды < 50 мВ и частот > 10 МГц; 3% для амплитуды < 20 мВ и частот > 10 МГц
Динамический диапазон без паразитных составляющих	-40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом
	Прямоугольный/импульсный сигнал
Диапазон частот	от 0,1 Гц до 25 МГц
Диапазон амплитуды	от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Коэффициент заполнения	от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее
Разрешение коэффициента заполнения	0.1%
Минимальная длительность импульса	10 нс (тип.)
Время нарастания/спада	5 нс, тип. (от 10% до 90%)
Разрешение длительности импульса	100 пс
Глитч	< 2%, тип., для скачков сигнала, больших 100 мВ
Асимметрия	±1% ±5 нс, при коэффициенте заполнения 50%
Джиттер (ср. кв.TIE)	< 500 пс, тип.
	Пилообразный/треугольный
Диапазон частот	от 1 Гц до 500 кГц
Диапазон амплитуды	от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Коэффициент симметрии	от 0 % до 100 %
Разрешение симметрии	0.1%
	Шум
Диапазон амплитуды	от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик, нагрузка 50 Ом
Разрешение амплитуды	от 0% до 100%, шаг 1%
	Погрешность частоты
Синусоидальный и пилообразный сигналы	130 х 10-6 (частота < 10 кГц); 50 х 10-6 (частота ≥ 10 кГц)
Прямоугольный и импульсный сигналы	130 х 10-6 (частота < 10 кГц); 50 х 10-6 (частота ≥ 10 кГц)
Разрешение	0,1 Гц или 4 разряда; выбирается большее
Погрешность амплитуды	±[ (1,5%от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)
	Постоянное смещение
Диапазон постоянного смещения	±[2,5 В – (амплитуда сигнала)/2] в режиме с высоким импедансом; ±[1,25 – (амплитуда сигнала)/2 ], нагрузка 50 Ом
Разрешение постоянного смещения	1 мВ в режиме с высоким импедансом; 500 мкВ при входном сопротивлении 50 Ом
Погрешность смещения	±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при каждом повышении температуры на 10 °C, начиная от +25 °C

Описание

Купить опцию цифрового генератора сигналов Tektronix MDO3AFG, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
